汇川Easy523与EVO523 PLC如何无实物通过虚拟仿真通信案例

 一、案例介绍‌

汇川Easy523与EVO523 PLC如何无实物通过虚拟仿真通信实现Modbus TCP进行通信的案例。

通过无PLC实物也能验证程序逻辑是否符合预期，模拟PLC与PLC进行通信交互，提前识别通信问题，减少现场调试时间。

 二、准备工作

1.硬件

1）Easy 523 6.4

2）EVO523 V1.2

2.软件

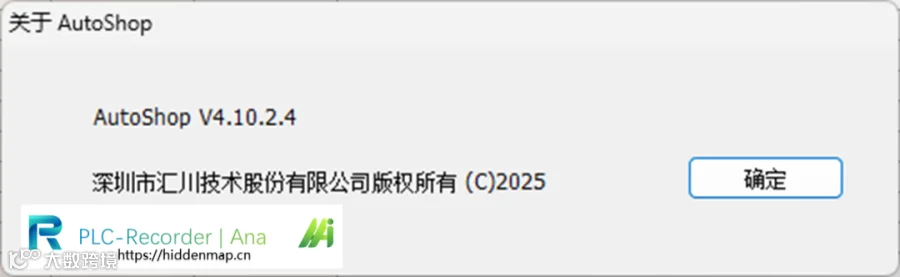

1）Autoshop V4.10.2.4

2）iFA Evolution V1.3.4.5

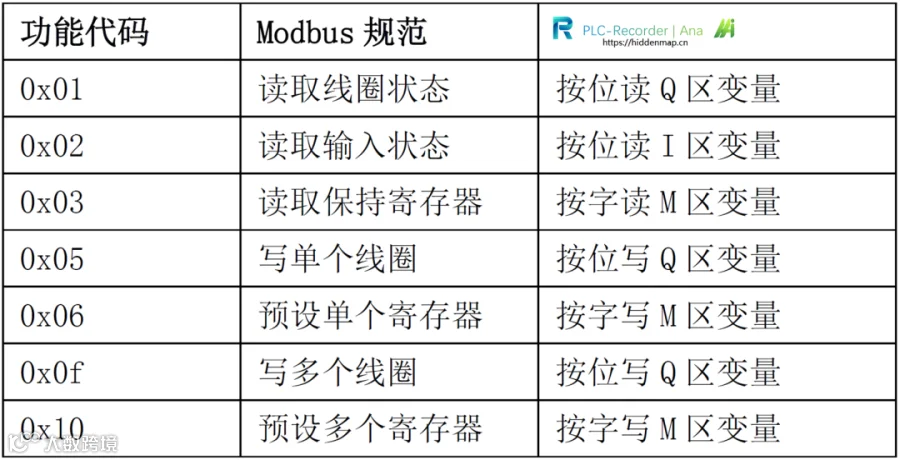

3.Modbus TCP地址关系表

4.添加虚拟网卡

关于虚拟网卡添加请参考文章

Windows系统添加虚拟网卡(Microsoft Loopback Adapter)的方法

5.设置虚拟网卡IP地址

设置虚拟网卡IP地址为 192.168.1.10

 三、EVO523 PLC配置

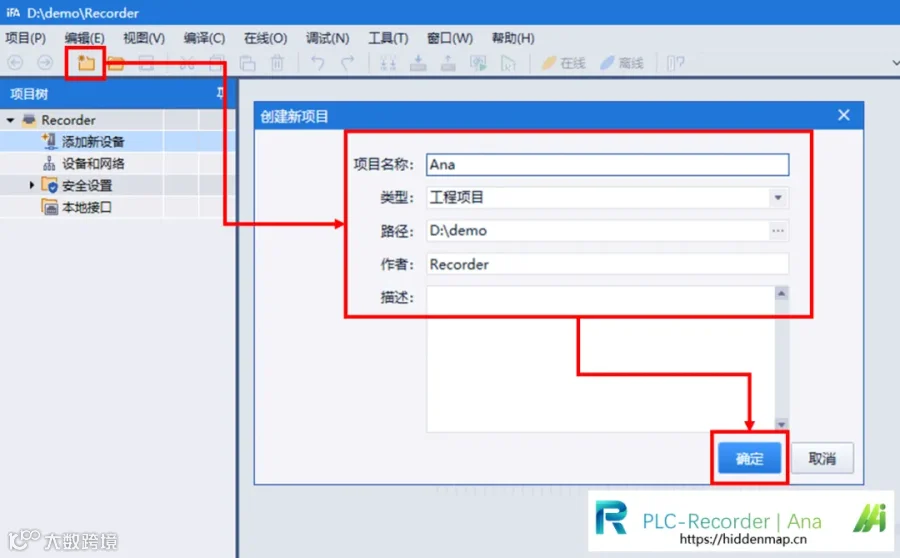

1.新建项目

新建 -> 项目信息 -> 确定

2.添加EVO523 PLC

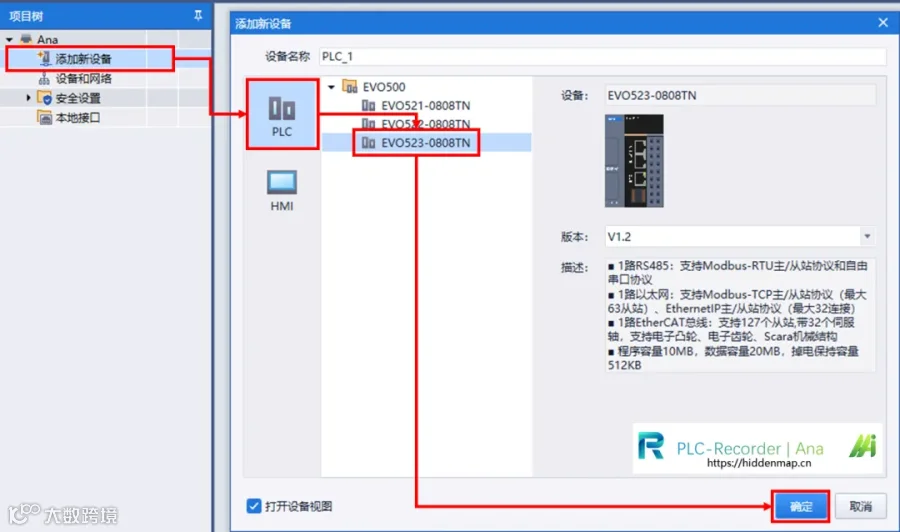

添加新设备 -> PLC -> EVO523-0808TN -> 确定

3.添加ModbusTCP_Slave

1）EVO523-0808TN -> 硬件配置 -> LAN1(EtherNet)右键 -> 添加设备

2）本地扩展模块->ModbusTCP Slave -> 添加设备

3）配置通信参数

4.下载程序及启动仿真PLC

1）设置仿真PLC IP地址为192.168.1.10

2）查看仿真面板，如下图表示创建完成

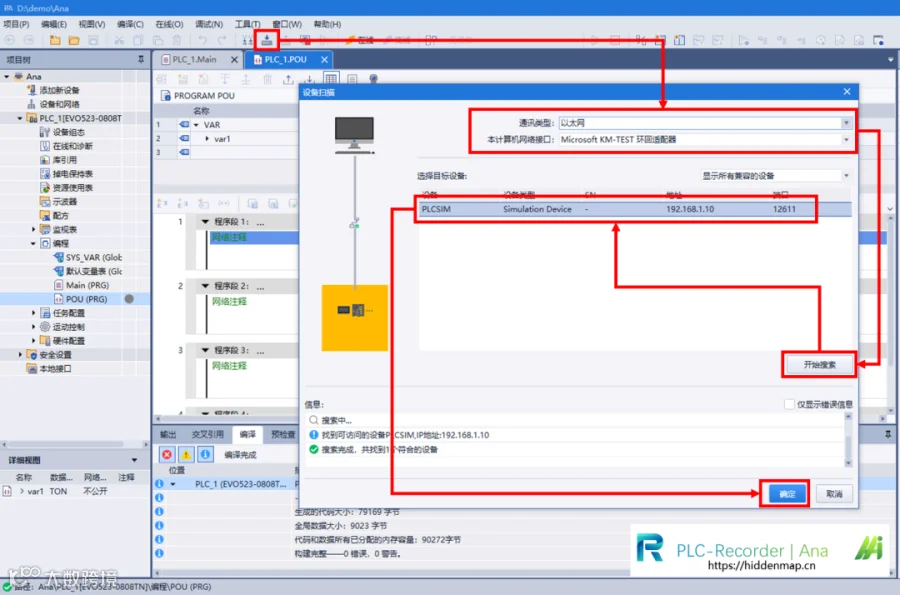

3）下载搜索仿真PLC

4）下载PLC程序与配置至仿真PLC

5）下载PLC程序完成启动仿真PLC

6）查看仿真面板，如下图表示PLC已经运行

至此EVO523 PLC配置工作已经全部完成。

 四、Easy523 PLC配置

1.新建项目

新建 -> 项目信息 -> 系列：Easy500 -> 型号：Easy523

2.添加以太网配置

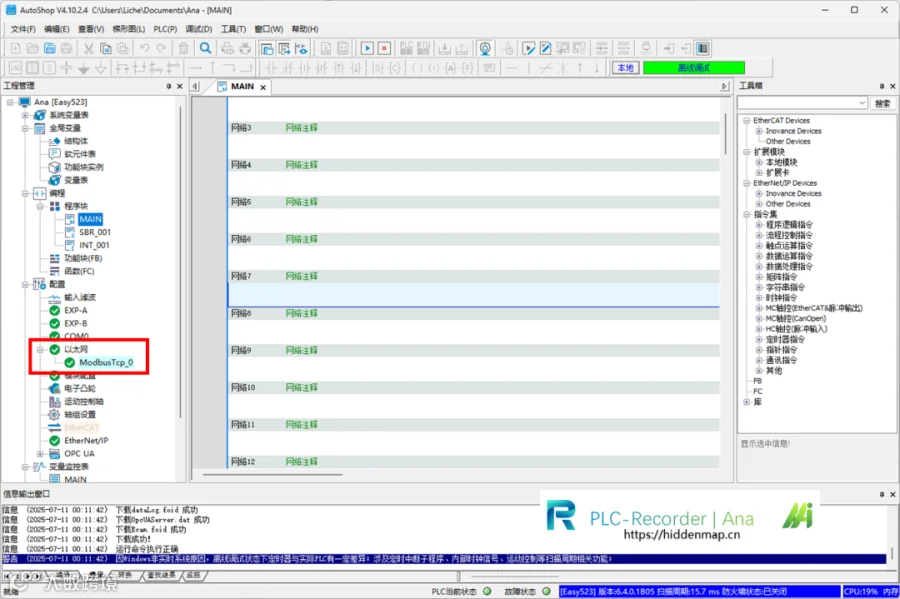

1）配置 -> 以太网(鼠标右键) -> 添加以太网配置 -> ModbusTcp配置 -> 确定

3.读取参数配置

1）从站号：255

2）触发方式：循环(ms)

3）条件：循环(ms)

4）功能码：读取寄存器(03)

5）从站寄存器地址(H)：00

6）数量：10

7）映射地址：D200

8）重发次数：1

4.下载程序及启动仿真PLC

1）启动仿真

2）查看仿真面板，如下图表示PLC已经运行

5.确认通信连接状态

1）网络连接正常：如下图表示两个PLC已经连接正常

2）网络连接异常：如下图表示两个PLC连接异常

至此Easy523  PLC配置工作已经全部完成。

 五、通信状态数据交互测试

1.EVO523 PLC端

1）分别赋值MW0-MW9寄存器值，是否为1-10进行排列

2. Easy523 PLC端

查看D200-D210寄存器值状态值，，是否为1-10进行排列

全网首发！！！汇川EVO523 PLC 基于iFA Evolution平台实现了与西门子S7-1500 PLC通信

iFA Evolution软件平台 EVO系列 PLC 与 IT系列 HMI无实物如何仿真？

汇川EVO系列 PLC 在 iFA Evolution软件平台示波器添加变量和配置功能配置

iFA Evolution软件平台PLC与伺服驱动如何建立通信连接及调试EOE配置步骤

汇川EVO系列 PLC 在 iFA Evolution软件平台示添加基础示波器

汇川EVO系列 PLC 在 iFA Evolution软件平台添加任务示波器

iFA Evolution软件如何项目备份与项目恢复？

iFA Evolution软件在线监控PLC一段时间后会自动切换为离线？

汇川iFA Evolution软件平台_PLC工程项目离线/离线比较

汇川iFA Evolution软件平台_PLC工程项目离线/在线比较

汇川EVO系列 PLC 在 iFA Evolution软件平台如何Modbus TCP主站下挂载Modbus从站？

汇川EVO系列 PLC 在 iFA Evolution软件平台如何添加Modbus从站设备

汇川EVO系列 PLC 在 iFA Evolution软件平台如何添加Modbus TCP主站设备

---

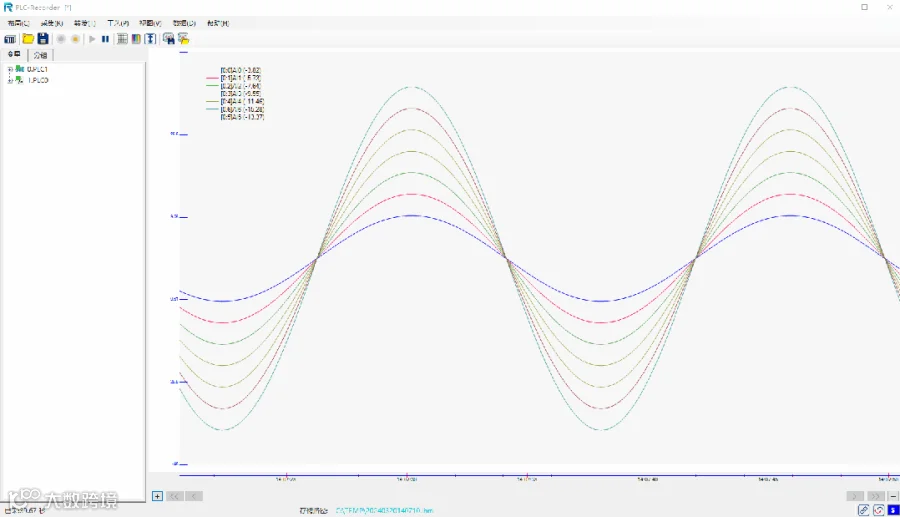

延伸小知识：PLC-Recorder专业数据采集与分析软件可以采集字符串变量，和数值变量一样便捷。
