在新版GB/T4706.1-2024中，“发热试验”（第11章）是直接关系到用户“使用体验”和产品“安全寿命”的关键环节——一款电熨斗手柄温升超30K，用户会烫手；一台冰箱压缩机绕组温升超115K，电机可能烧毁引发火灾。
新版标准对发热试验的调整集中在**“关键部件温升限值”** 和**“试验布置细节”** ，特别是“器具插脚”“握持手柄”“电动器具外壳”的温升要求比旧版更严格。今天我们就基于标准第11章，拆解试验核心条件、部件温升限值表、特殊器具要求、常见测试误区这4大模块，帮你测出合规的温升数据，避免“产品烫手”“材料老化”问题。
一、先明确：发热试验测什么？为什么重要？
发热试验的核心是验证“器具在正常使用中，各部件温度不会过高”，主要关注3类风险：
- 用户接触风险
：手柄、旋钮、外壳等易触及部件，温升过高会烫伤； - 材料老化风险
：绝缘材料（如电线绝缘皮）温升过高会加速老化，导致漏电； - 火灾风险
：绕组、电热元件等核心部件温升过高，可能引燃周边塑料部件。
试验的核心逻辑是：模拟最不利使用场景，测各关键部件的“温升”（部件温度-环境温度），看是否超标准限值。
二、试验核心条件：这4点没做对，数据全无效
很多企业测温升时，因为“器具放错位置”“环境温度没控制”，导致数据偏小或偏大，新版11.2-11.7章明确了4个必须满足的条件：
1. 环境温度：20℃±5℃，特殊情况23℃±2℃
-
常规试验：环境温度必须控制在20℃±5℃，且无通风（避免空气流动影响散热）； -
特殊情况：若部件温度受“相变”影响（如电水壶烧水、电饭煲煮饭），或有温度敏感装置（如温控器），环境温度需保持在23℃±2℃，确保试验重复性。
2. 器具放置：按“正常使用姿势”放，还要用“测试角”
不同类型器具的放置要求不同，核心是“模拟用户最常使用的位置”，且电热器具/组合型器具必须放在“测试角”里（防止热量散太快，测不出真实温升）：
- 测试角规格
：用厚度20mm的胶合板制作，内表面涂无光黑漆，尺寸为1m×1m×1m（长×宽×高），模拟“墙角+地面”的封闭环境； - 具体放置规则
： 器具类型 放置方式 手持器具（如吹风机） 保持“正常握持姿势”（比如水平握住手柄），不放进测试角 驻立式电热器具（如电烤箱） 放进测试角，尽量靠近两侧壁和底板，模拟“厨房角落”使用场景 壁挂式器具（如壁挂风扇） 固定在测试角的侧壁上，按说明书要求靠近底板/顶板，模拟“墙上安装” 嵌装式器具（如嵌入式蒸箱） 按说明书安装在“模拟橱柜”（胶合板制作）里，再放进测试角
3. 供电条件：不同器具加不同电压/功率
- 电热器具
：按1.15倍额定输入功率供电（比如额定1000W，加1150W），模拟“满负荷发热”； - 电动器具/组合型器具
：按“0.94倍~1.06倍额定电压”中的最不利值供电（比如额定220V，测233.2V和206.8V，取温升更高的电压）； - 带卷线盘的器具
（如吸尘器）：拉出软线总长度的1/3，测卷线盘处软线的温升（避免软线卷着散热差，温升超标）。
4. 温升测量方法：绕组用“电阻法”，其他用“热电偶法”
- 绕组温升
：必须用“电阻法”（11.3章），通过试验前后的绕组电阻算温升，公式为：
[\Delta t=\frac{R_{2}-R_{1}}{R_{1}}\left(k+t_{1}\right)-\left(t_{2}-t_{1}\right)]
（k值：铜绕组234.5，铝绕组225，混合绕组按比例算）； - 其他部件（外壳、手柄、插脚）
：用“细丝热电偶”（线径≤0.3mm）贴在部件表面，避免热电偶影响部件散热； - 测试角表面温升
：热电偶贴在15mm×1mm的铜/黄铜小圆片上，再贴到测试角内壁，测环境受热情况。
三、核心限值：各部件温升不能超多少？（表3关键数据整理）
新版标准表3是“发热试验的红线”，不同部件的限值差异极大，企业要按“部件类型”对号入座，以下是最易超标、用户最关注的核心部件限值：
|
|
|
|
|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
新版关键调整：这3个部件限值比旧版更严
- 电动器具外壳
：旧版无明确限值，新版按“易触及部件”归类，塑料外壳温升≤50K，避免用户触摸时烫手； - 器具插脚
：新增45K限值，解决“插脚过热熔化插座”的常见问题； - 握持手柄（涂覆金属）
：旧版限值35K，新版降到30K，对用户触摸体验要求更高。
四、特殊器具的额外要求：这3类器具要特别注意
1. 嵌装式器具：必须按说明书安装，模拟“橱柜内散热差”场景
-
安装在胶合板制作的“模拟橱柜”里，橱柜尺寸按说明书要求（比如留50mm通风间隙）； -
若说明书没明确通风间隙，测试时不留间隙，模拟“最坏散热条件”，温升不能超限值。
2. 带PTC电热元件的器具（如暖风机）：按“对应电压”测，不能按功率
-
PTC元件电阻随温度变化大，不能按“1.15倍功率”供电，需按“额定电压”供电，直到温度稳定； -
温升限值同普通电热器具，比如PTC暖风机外壳温升≤50K。
3. 手持器具（如卷发棒）：保持“正常握持姿势”，不能平放测
-
试验时需用夹具固定成“用户握持姿势”（比如卷发棒倾斜45°），避免平放时热量散太快，导致温升数据偏小； -
手柄温升必须测“用户实际握持的部位”，不能测非接触部位。
五、常见测试误区：这4个错误最容易导致“数据无效”
- 测试角不用胶合板，用金属板
：金属板散热快，会导致器具温升偏低，不符合标准“模拟真实使用环境”的要求，必须用20mm厚涂黑漆的胶合板； - 绕组温升用热电偶法，不用电阻法
：热电偶只能测表面温度，绕组内部温度更高，按11.3章，必须用电阻法，否则数据偏小，掩盖真实温升风险； - 环境温度没控制，夏天测时超25℃
：环境温度超20℃±5℃，会导致“部件温度-环境温度”的温升数据偏小，比如环境温度28℃，部件实际温度78℃，算出来温升50K（合规），但实际在20℃环境下温升会达58K（超标）； - 没测“最不利位置”，比如手柄只测一处
：手柄不同部位温升可能不同，需测“用户最常接触的部位”（如手柄中部）和“散热最差的部位”（如手柄根部），取最大值。
六、企业实操：3步做好发热试验
第一步：列“部件清单”
按产品结构，列出需测温升的部件：比如电熨斗要测“加热管绕组、手柄、外壳、电源线绝缘”，冰箱要测“压缩机绕组、外壳、接线端子”；第二步：按标准布置试验
-
搭测试角（胶合板+黑漆），控制环境温度20℃±5℃； -
按器具类型放对位置（电热器具进测试角，手持器具固定握持姿势）； -
选对供电条件（电热1.15倍功率，电动最不利电压）；
- 第三步：测数据并判定
-
绕组用电阻法，其他用热电偶法，记录各部件温升； -
对照表3限值，若有部件超差，调整产品设计（如加厚手柄绝缘、增大散热孔）。
写在最后
发热试验的本质是“模拟用户每天使用的场景，提前发现烫手、老化风险”——对企业来说，一次合规的发热试验，能避免上市后因“用户投诉烫手”而召回；对用户来说，温升合规的产品，使用时更安全、更舒适。
很多企业曾因“发热试验不规范”付出代价：比如某品牌电水壶没测“壶嘴附近外壳”的温升，上市后用户反馈壶嘴烫手；某款风扇没按“最不利电压”测，在高电压地区使用时电机温升超标，烧毁电机。
下一篇，我们将聚焦“工作温度下的泄漏电流和电气强度”——这是验证“绝缘是否合格”的关键试验，很多企业因“绝缘击穿”导致产品不合格，这些绝缘防护细节千万别错过！

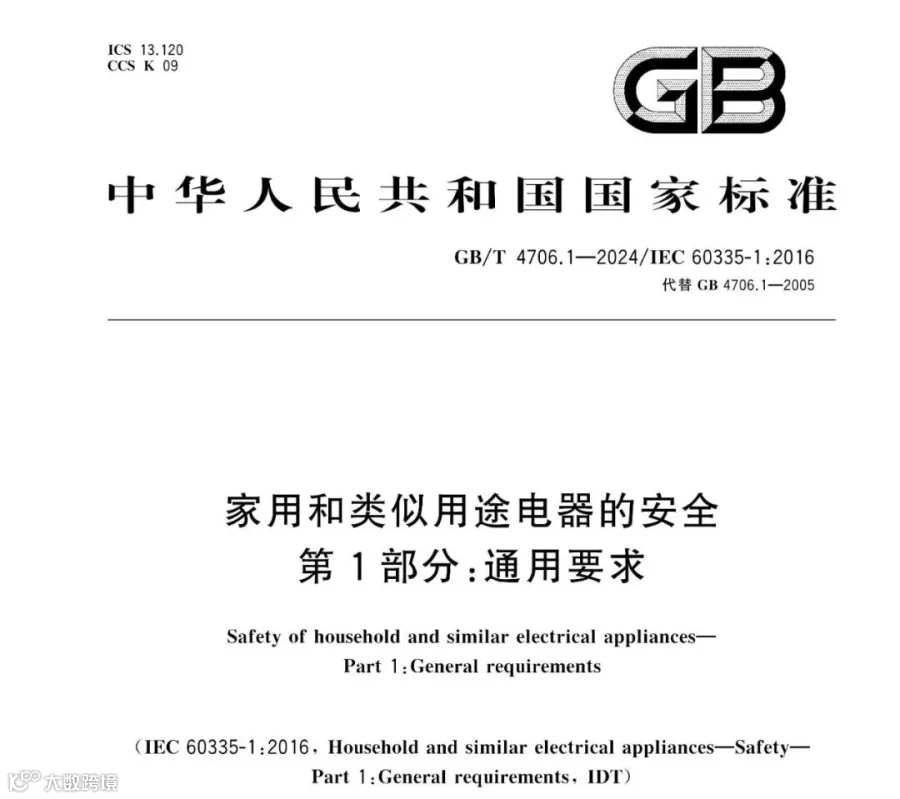

（本文内容基于GB/T4706.1-2024第11章“发热”整理，具体条款以标准原文为准）
