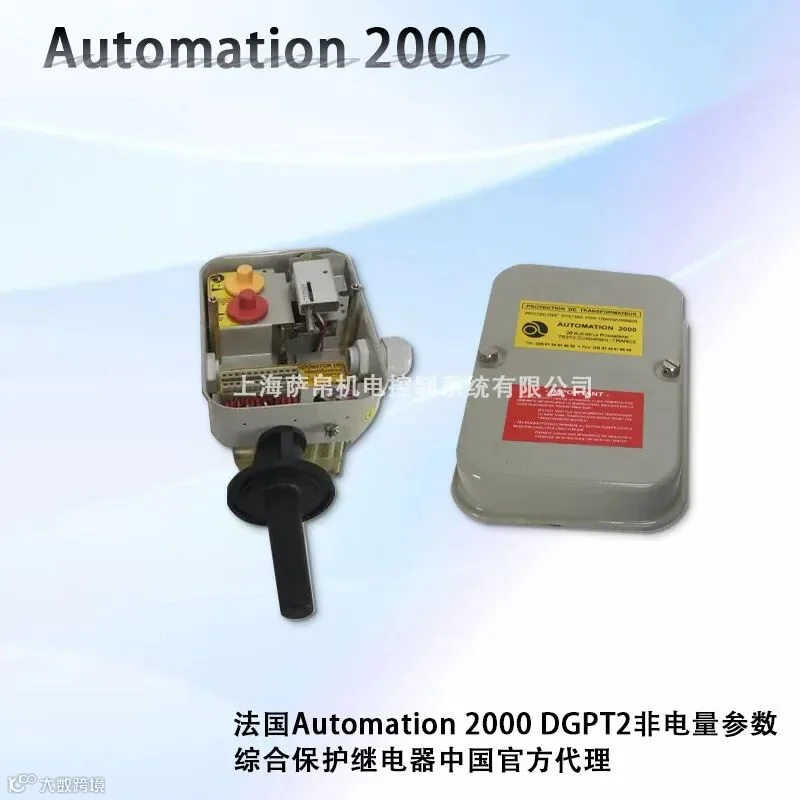

法国Automation 2000 DGPT2非电量参数综合保护继电器产品详解
一、产品概述
法国Automation 2000 DGPT2是一款专为油浸式变压器设计的非电量参数综合保护继电器，集气体监测、压力保护、温度控制及油位指示功能于一体。其核心目标是通过实时监测变压器内部的关键非电量参数（如气体排放、压力突变、温度异常等），实现故障预警与跳闸保护，防止设备损坏及电网事故。该装置符合多项国际标准（如EN 50216、IEC 60947-2-1），广泛应用于电力、工业、能源等领域，是变压器安全运行的“智能卫士”。
二、性能特点
- 多参数协同监测
- 气体监测
：通过簧片触点检测油箱内气体体积（精度±5cm³），当气体释放量达到设定阈值（如140cm³）时触发报警或跳闸。 - 压力保护
：采用金属波纹管压力开关，响应时间<5ms，设定范围0-500mbar（可选0-700mbar），可捕捉瞬时压力升高（如内部短路）。 - 温度监测
：配备两个独立恒温器，测量范围40-140°C，精度±1.5°C（90°C时），支持过载或局部发热的实时监测。 - 油位指示
：通过浮子监测油位变化，当油位下降超过140cm³时触发磁性开关，防止油位过低导致绝缘失效。 - 高可靠性设计
- 防护等级
：IP56（防尘防水）与IK07（抗冲击），适应户外及工业恶劣环境。 - 材料选择
：金属外壳采用AISI 304不锈钢，塑料壳体为防紫外线Trogamid® T5004聚酰胺，耐候性强。 - 冗余配置
：支持双气体触点（2G/2GD选项）、双压力触点（2P/2PD选项），提升监测可靠性。 - 灵活安装与维护
- 安装方式
：支持法兰安装（直径60mm开口），固定螺栓分布直径97±2mm，适配变压器预留接口。 - 维护便捷
：模块化设计，支持触点、压力开关等部件快速更换，减少停机时间。
三、选型指南
- 基础型号选择
- 标准型DGPT2
：单气体触点（140cm³阈值）、单压力触点（0-500mbar）、双温度触点（40-140°C）。 - 增强型DGPT2-2G/2GD
：双气体触点（2GD选项带40cm³偏移），适用于高灵敏度需求场景。 - 高压型DGPT2-HT
：耐温≤170°C，适用于高温环境（如热带地区或密闭变压器室）。 - 功能扩展选项
- 压力监测升级
：选择“2P”（双同步压力触点）或“2PD”（双偏移压力触点，偏移量≤60mbar），实现多级压力预警。 - 防腐配置
：海洋或化工环境推荐“X”选项（AISI 316L不锈钢部件），提升耐腐蚀性。 - 低温适配
：可选配耐低温外壳（-40°C至+65°C工作范围），适应极寒地区。 - 安装适配性
- 开口尺寸验证
：确认变压器安装孔直径为60mm，固定螺栓分布直径97±2mm。 - 电缆适配
：电缆压盖为M25规格，适配13-18mm直径电缆，支持多芯连接。
四、可选功能与配件
- 功能扩展包
- 同步/异步触点
：支持气体、压力触点的同步或异步动作，满足不同保护逻辑需求。 - 高压报警
：可选装超过0.5bar高压报警功能，适配高压力等级变压器。 - PT100温度探头
：替换标准恒温器，提供更高精度温度测量（0°C时100Ω，100°C时138.5Ω）。 - 配件与耗材
- 密封件
：提供法兰平面密封件、取样龙头密封件，确保长期密封性。 - 浮子组件
：大小浮子可单独更换，降低维护成本。 - 防磁罩
：防止外部磁场干扰气体触点，避免误动作。 - 定制化服务
- 法兰定制
：支持带热电偶套管法兰、无油枕款储油柜适配法兰等特殊设计。 -
五、技术参数
| 参数 | 数值 |
|---|---|
| 气体监测 |
|
| 压力监测 |
|
| 温度监测 |
|
| 油位监测 |
|
| 防护等级 |
|
| 工作温度 |
|
| 介电强度 |
|
| 绝缘电阻 |
|
| 尺寸（约） |
|
| 重量 |
|
六、产品应用
- 电力系统
- 变电站
：保护主变压器免受内部故障（如电弧放电、匝间短路）导致的损坏。 - 电网调度
：通过通信协议集成至SCADA系统，实现远程监控与故障快速定位。 - 工业领域
- 钢铁/化工
：保护关键设备变压器，避免因故障停机导致的生产中断。 - 海洋平台
：适配防腐型（X选项），抵御盐雾腐蚀，确保海上作业安全。 - 能源行业
- 发电厂
：监测发电机变压器非电量参数，防止设备过热或压力异常引发火灾。 - 可再生能源
：适配风电、光伏变电站变压器，适应复杂电网环境。
七、总结
法国Automation 2000 DGPT2非电量参数综合保护继电器以“多参数协同监测、高可靠性设计、智能化集成”为核心优势，成为油浸式变压器保护的标杆产品。其模块化选型、灵活的功能扩展及严苛环境适应性，可满足电力、工业、能源等领域多样化需求。通过实时监测气体、压力、温度及油位等关键参数，DGPT2能有效预防变压器故障扩大，降低运维成本，提升电网稳定性。对于追求设备安全与运行效率的用户而言，DGPT2是值得信赖的“变压器保护专家”。
