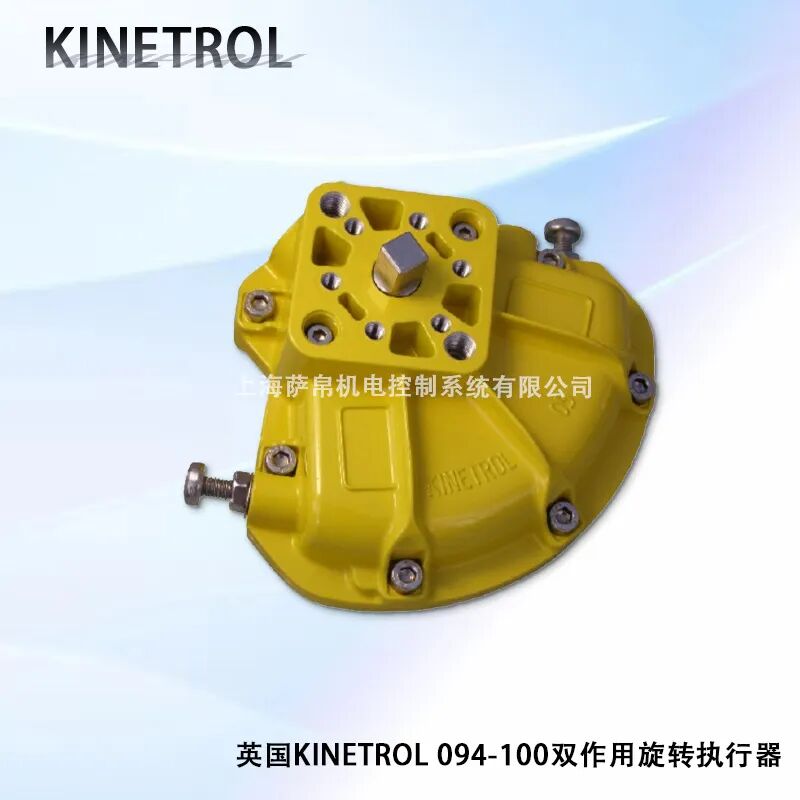

英国KINETROL 094-100双作用旋转执行器产品详细介绍
一、产品概述
英国KINETROL 094-100是一款双作用叶片式旋转气动执行器，专为工业流体控制中需要90°回转运动的场景设计。其核心结构采用单移动部件设计（仅叶片为运动件），通过压缩空气驱动叶片旋转，实现阀门、风门等设备的精准开闭控制。作为KINETROL品牌旋转气缸系列中的经典型号，094-100继承了品牌高可靠性、长寿命、模块化扩展的核心优势，广泛应用于钢铁冶金、电力能源、造纸纺织、食品加工等领域，全球累计装机量超数百万套。
二、性能特点
- 超长寿命与高可靠性
- 400万次操作寿命
：单叶片设计减少摩擦与磨损，故障率极低，全球已有数百万套在运行。 - 耐腐蚀表面处理
：气缸外壳采用耐久涂漆，适应高温、粉尘、潮湿等恶劣工业环境。 - 全流程质量控制
：原材料采用航空级铝合金与316不锈钢，每套产品需通过100%功能测试和完整序列号追溯，符合ISO 9000认证标准。 - 高效节能与精准控制
- 低耗气量设计
：优化气流通道，耗气量低至0.8L/次（标准工况），运行成本较传统执行器减少30%以上。 - 双作用气动驱动
：正反转均由压缩空气驱动，响应速度快（≤0.5秒），无滞后感。 - 90°标准回转角度
：支持阀门、风门的全开/全闭控制，可选配180度转换机构扩展应用场景。 - 模块化扩展能力
- 兼容多种驱动头
：提供凸/凹驱动方头，适配DN15-DN600管道规格的球阀、蝶阀、旋塞阀等。 - 智能控制选项
：可选配AP气信号定位器（3-15 psi气压信号）或MP2000C控制模块（4-20mA电信号反馈），与PLC系统无缝对接。 - 安全防护设计
：支持防火装置、弹簧复位至中心装置（断电时自动复位）、防爆限位开关盒（Ex d IIC T6认证）等附件。
三、选型指南
- 扭矩需求匹配
-
DN100蝶阀：推荐扭矩≥500Nm； -
DN200风门：推荐扭矩≥800Nm。 -
094-100型号扭矩范围需根据阀门规格选择，例如： - 环境适应性
- 温度范围
：标准型号适用于-20℃至+80℃，高温场景需选配耐热涂层或散热模块。 - 防护等级
：防爆场合需选择防爆限位开关盒版本。 - 控制方式选择
- 基础型号
：纯气动控制，适用于简单开关场景（如手动阀门自动化改造）。 - 智能型号
：集成定位器模块，适用于自动化生产线（如食品加工无菌阀门控制）。
四、可选功能与配件
- 定位器模块
- AP气信号定位器
：通过气压信号（3-15 psi）实现角度调节，适用于基础自动化需求。 - MP2000C控制模块
：支持4-20mA电信号反馈，与西门子、罗克韦尔等PLC品牌兼容。 - 安全附件
- 防火装置
：内置温度传感器，超温时自动切断气源。 - 弹簧复位手柄
：手动操作阀门开闭，适用于调试或紧急情况。 - 驱动头扩展
- 180度转换机构
：将标准90°回转扩展至180°，适配特殊阀门需求。 - NAMUR接口电磁阀
：直接集成于气缸，简化气路设计，减少安装空间。
五、技术参数
| 参数 | 规格 |
|---|---|
| 型号 |
|
| 驱动方式 |
|
| 回转角度 |
|
| 扭矩范围 |
|
| 工作气压 |
|
| 耗气量 |
|
| 寿命 |
|
| 防护等级 |
|
| 接口标准 |
|
六、产品尺寸
- 外形尺寸
：紧凑设计，长度×宽度×高度≈250mm×200mm×180mm。 - 安装方式
：支持螺纹、法兰等多种安装方式，适配不同工况需求。
七、产品应用
- 阀门控制
- 球阀/蝶阀/旋塞阀
：驱动阀门开闭，实现流体介质（如气体、液体）的精准控制。 - 风门调节
：在电力、造纸行业中调节通风量，优化生产环境。 - 自动化生产线
- 工件定位
：通过90°回转实现工件翻转或方向调整，提升生产灵活性。 - 机床夹具
：驱动夹具开合，固定工件位置，保障加工精度。 - 特殊行业应用
- 食品加工
：无菌阀门自动化控制，满足GMP认证要求。 - 钢铁冶金
：高炉控制系统阀门驱动，耐受高温与粉尘环境。
八、总结
英国KINETROL 094-100双作用旋转执行器以单移动部件设计、400万次长寿命、模块化扩展为核心优势，解决了传统执行器易磨损、维护成本高的问题。其双作用气动驱动与精准控制能力，使其成为阀门自动化、生产线定位等场景的理想选择。凭借全球30余个行业的广泛应用与ISO 9000认证的质量体系，KINETROL 094-100已成为工业控制领域的高可靠性标杆产品。
对于需要进一步了解或采购相关产品的用户，建议联系上海萨帛机电控制系统有限公司，以获取详细的技术规格和专业的客户支持邮箱：info@sahbore.com
