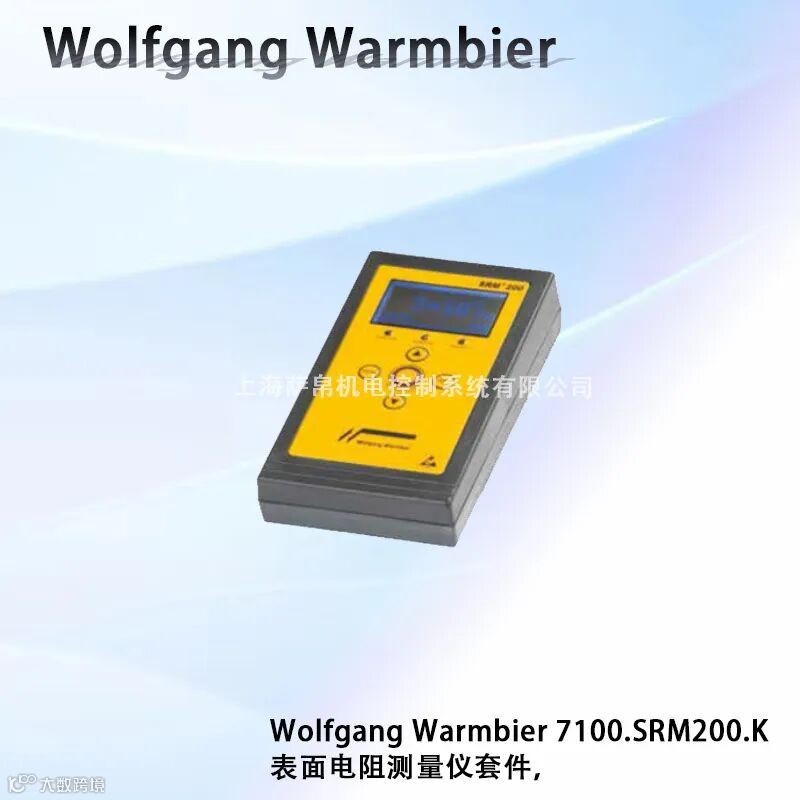

Wolfgang Warmbier 7100.SRM200.K表面电阻测量仪套件

Wolfgang Warmbier 7100.SRM200.K 表面电阻测量仪套件产品详细介绍

一、产品概述

Wolfgang Warmbier 7100.SRM200.K 是一款高精度表面电阻测量仪套件，专为电子制造、医药、化工、航空航天等对静电放电（ESD）控制有严格要求的行业设计。该套件以 7100 系列高性能万用表/电阻计 为主机，搭配 SRM200 专用表面电阻测试探头 及其他附件，提供完整的便携式表面电阻测量解决方案。其核心功能是验证工作区表面（如工作台垫、地板、移动设备）的电阻是否处于可接受范围内（通常为 10³ Ω 至 10¹² Ω），确保有效耗散静电荷，保护对静电敏感的元器件。

二、性能特点

1. 高精度测量
   ：
• 测量范围
  ：10³ Ω 至 10¹² Ω，覆盖导电型、静电耗散型、绝缘型材料的测试需求。
• 测试电压
  ：通常为 10 V 和 100 V（符合标准规定），确保在不同电阻值下获得精确读数。
• 精度
  ：±5% 或更好，提供稳定可靠的测量结果。
2. 标准化设计
   ：
• SRM200 探头严格遵循国际标准（如 IEC 61340-4-1、ANSI/ESD S4.1、ANSI/ESD STM7.1），电极间距和配置确保测量结果的准确性和可重复性。
• 探头设计为两个独立的同心环电极（或符合标准的特定电极配置），带精确重量的底座（通常为 2.5 kg 或 5 磅），确保与测试表面形成稳定、可重复的接触。
3. 便携式操作
   ：
• 主机采用电池供电（可充电电池或干电池），支持长时间现场使用。
• 配备大型数字 LCD 显示屏，单位自动切换（Ω、kΩ、MΩ），读数清晰直观。
• 操作简单：放置探头、选择量程、读取数据，无需复杂培训即可上手。
4. 数据管理与扩展功能
   ：
• 支持数据存储和传输功能，用户可以将测量数据保存到内部存储器或通过 USB 接口 传输到计算机进行进一步分析和处理。
• 部分型号支持连接两个外部探头，扩展测试场景（如测量小区域电阻）。
• 提供附加的“两点探针”适配器，用于在诸如真空形成的托盘的空腔之类的小区域上进行 Rpp 测量。
5. 环境适应性
   ：
• 主机设计紧凑，便于携带和现场使用。
• 套件包含坚固的携带箱，方便质量经理、ESD 协调员或审计人员在生产车间、实验室或仓库等不同地点进行现场测试。

三、选型指南

1. 确认标准符合性
   ：
• 确认 SRM200 探头符合您需要遵循的具体标准（如 IEC 61340 或 ANSI/ESD S4.1）。
2. 确认校准功能
   ：
• 确认套件包含 校准电阻器，用于快速验证仪器本身的准确性。
3. 确认量程覆盖
   ：
• 确认 7100 主机的量程覆盖您所需测试的所有材料类型（导电型、静电耗散型、绝缘型）。
4. 确认测试场景需求
   ：
• 若需测量点对点电阻，确认套件包含用于测量点对点电阻的额外电极。
• 确认仪器提供的测试电压（如 10 V/100 V）符合标准要求，以避免对某些材料造成潜在损害。
5. 确认附件完整性
   ：
• 确认套件包含的所有附件满足您的测试场景（如导电手提箱、接地线、USB 电缆、校准证书、用于读取保存的测试数据的软件等）。

四、可选功能与配件

1. 外部探头
   ：支持连接两个外部探头，扩展测试场景（如测量小区域电阻）。
2. 两点探针适配器
   ：用于在小区域上进行 Rpp 测量。
3. 校准电阻器
   ：用于快速验证仪器准确性。
4. 导电手提箱
   ：保护设备并方便携带。
5. 接地线
   ：确保测试过程中的电气安全。
6. USB 电缆
   ：用于数据传输。
7. 校准证书
   （DE/EN）：确保仪器测量结果的准确性和可追溯性。
8. 数据分析软件
   ：支持数据进一步分析和处理。

五、技术参数

六、产品尺寸

• 主机尺寸
  ：紧凑设计，便于携带和现场使用。
• 套件尺寸
  ：包含所有组件的坚固携带箱，设计为便携式，方便运输和存储。

七、产品应用

1. 电子制造
   ：
2. 监测 PCB 板、电子元件的静电积累，防止静电击穿。
3. 医药行业
   ：
4. 确保手术器械、药品包装的静电安全，符合 GMP 标准。
5. 化工生产
   ：
6. 测试地板和工作表面，防止静电火花引发危险。
7. 航空航天
   ：
8. 在装配和维修对 ESD 高度敏感的航空电子设备时，用于工作区的合规性验证。
9. 洁净室
   ：
10. 防止静电吸附微粒和干扰精密设备。
11. 数据中心
    ：
12. 监控高架地板的防静电性能，防止静电对服务器设备造成损害。

八、总结

Wolfgang Warmbier 7100.SRM200.K 表面电阻测量仪套件以其 高精度、标准化设计、便携式操作和丰富的功能，成为电子制造、医药、化工、航空航天等行业进行 ESD 防护和质量控制的理想工具。其便携式设计和人性化操作使得现场测试更加便捷高效，而丰富的可选功能和配件则进一步扩展了其应用场景。对于需要严格 ESD 控制的行业，7100.SRM200.K 套件无疑是值得信赖的选择。

对于需要进一步了解或采购相关产品的用户，建议联系上海萨帛机电控制系统有限公司，以获取详细的技术规格和专业的客户支持邮箱：info@sahbore.com
