缝合针三角刃口切割力测试仪
一、核心工作原理
切割力量化：将缝合针固定于专用夹具，以恒定速度推动刃口垂直切割标准缝合线，高精度传感器实时捕捉并记录最大切割力值。
动态模拟：通过电机驱动系统模拟临床切割动作，结合位移传感器监测切割过程，生成力值变化曲线。
二、关键技术参数
参数项
|
指标范围
|
控制系统
|
PLC控制系统
|
操作界面
|
彩色7寸触摸屏，中英文切换
|
压力传感器
|
30N，精度±0.03％FS
|
加载速率
|
≤10mm/s(可设置）
|
公称直径
|
0.2-10mm
|
打印方式
|
可打印10次测试平均值数据及其总平均值和偏差值
|
夹具转角
|
180°
|
设备重量
|
30kg
|
外形尺寸
|
约470*410*590（mm）
|
有校正水平和防震装置，针夹夹持缝合针部位可调节
|
|
三、核心功能特点
1.智能化操作：
集成7寸触摸屏，支持中英文菜单及参数预设。
PLC可编程控制器实现自动加载、数据采集与结果判定。
2.数据管理：
自动生成切割力曲线报告，支持机载打印或导出。
存储历史数据，支持多组结果平均值计算。
3.安全防护：
过载自动停机、限位保护及防震设计。
四、标准化测试流程
1.环境准备：
缝合针、仪器及4-0涂层医用丝线在22℃±2℃环境静置≥1小时。
2.样品安装：
缝合针三角刃口朝下固定于夹具，丝线对折成U型悬挂于上夹具。
3.切割测试：
丝线套入刃口前端1/3处匀速切割，记录峰值力。
4.结果计算：
每针双侧刃口各测一次，取算术平均值作为最终切割力。
五、应用与合规性
质量控制：生产商检测推力、密封性及刃口耐久性。
临床验证：优化胰岛素针等微量注射器械性能。
标准符合：
标准号
|
名称
|
YY 0166-2002
|
带线缝合针
|
YY/T 0043-2016
|
医用缝合针
|
六、配置清单
主机1台；
测试软件1套；
说明书1份;
合格证1份;
保修卡1份;
签收单1份;
铭牌1块;
电源线1根;
扳手1套;
宣传册若干;
4-0缝合线 1卷;

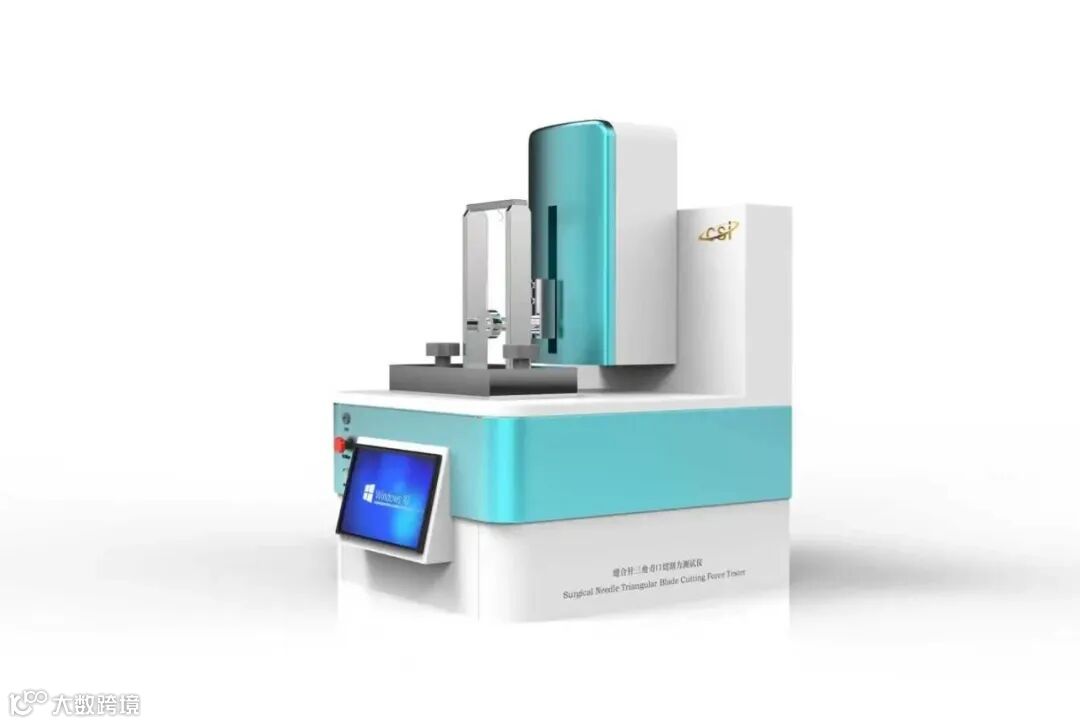

电脑版缝合针三角刃口切割力测试仪
一、核心工作原理
切割力量化：将缝合针固定于专用夹具，以恒定速度推动刃口垂直切割标准缝合线，高精度传感器实时捕捉并记录最大切割力值。
动态模拟：通过电机驱动系统模拟临床切割动作，结合位移传感器监测切割过程，生成力值变化曲线。
二、关键技术参数
参数项
|
指标范围
|
控制系统
|
PLC+Windows控制双系统切换
|
操作界面
|
彩色12寸嵌入式工业电脑，中英文切换，WiFi连接
|
压力传感器
|
30N，精度±0.03％FS
|
加载速率
|
≤10mm/s(可设置）
|
公称直径
|
0.2-10mm
|
打印方式
|
可打印10次测试平均值数据及其总平均值和偏差值
|
WiFi连接
|
可连接打印机
|
夹具转角
|
180°
|
设备重量
|
30kg
|
外形尺寸
|
约470*410*590（mm）
|
有校正水平和防震装置，针夹夹持缝合针部位可调节
|
|
三、核心功能特点
1.智能化操作：
集成12寸嵌入式工业电脑，支持中英文菜单及参数预设。
PLC+Windows控制系统可编程控制器实现自动加载、数据采集与结果判定。
2.数据管理：
自动生成切割力曲线报告，支持机载打印或导出。
存储历史数据，支持多组结果平均值计算。
3.安全防护：
过载自动停机、限位保护及防震设计。
四、标准化测试流程
1.环境准备：
缝合针、仪器及4-0涂层医用丝线在22℃±2℃环境静置≥1小时。
2.样品安装：
缝合针三角刃口朝下固定于夹具，丝线对折成U型悬挂于上夹具。
3.切割测试：
丝线套入刃口前端1/3处匀速切割，记录峰值力。
4.结果计算：
每针双侧刃口各测一次，取算术平均值作为最终切割力。
五、应用与合规性
质量控制：生产商检测推力、密封性及刃口耐久性。
临床验证：优化胰岛素针等微量注射器械性能。
标准符合：
标准号
|
名称
|
YY 0166-2002
|
带线缝合针
|
YY/T 0043-2016
|
医用缝合针
|
六、配置清单
主机1台；
测试软件1套；
说明书1份;
合格证1份;
保修卡1份;
签收单1份;
铭牌1块;
电源线1根;
扳手1套;
宣传册若干;
4-0缝合线 1卷;

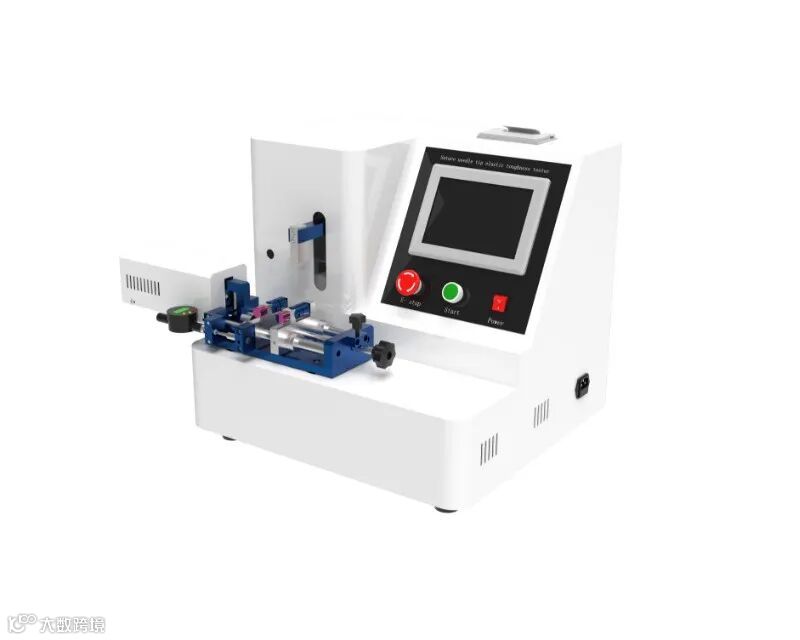

皮肤缝合针弹性测试仪
一、设备核心功能与测试原理
双模集成测试系统：
弹性测试：通过专用夹具固定弧形缝合针（如1/2弧、3/8弧），展开针尖/针尾至标准弧形增大值后释放，测量其回弹变形量，评估针体恢复性能。
韧性测试：将针尾固定于弯曲装置，直针/三角半弯针在6mm半径圆弧上向内弯曲至90°，弧形针展开至指定形态，检测抗断裂能力。
智能控制单元：
7寸触摸屏支持中英文操作，集成PLC控制器实现参数预设、自动校准及结果判定。
实时生成力-位移曲线，机载针式打印机输出报告或USB导出数据。
二、仪器特征
采用可编程控制器、液晶屏、百分表、测距装置、传动机构、机载打印机等组成。中文菜单显示，人机对话自行设定各项参数，自动运行，实时显示下行距离。增大量、变形量，并由打印机打印出测试数据。操作方便。
本设备是检验生产厂家产品性能的检测设备。由可编程控制器，触摸屏，力值传感器，传动装置，机载打印机等组成，提供中英文菜单显示，具备人机对话设定各项参数自动运行测试模式。另增设生产单位，生产批次机打输入，使测试结果更加规范化标准化。信息安全方面采用三级密码，让信息安全可靠。测试操控范围包括：测试项目、公称规格、弧形、缝针直径、玄长、打印设定、测试、上行、下行、时间、标定，检定等功能设定。搭配机载打印测试可实时显示弹性形变数据。针对测试结果自动判断，不合格则启动自动蜂鸣报警，并由打印机打印出测试数据及结果以供分析。
三、关键技术参数
参数项
|
指标范围
|
操作系统
|
PLC控制系统
|
操作界面
|
彩色7寸触摸屏，中英文切换
|
公称规格
|
0.2～1.4mm
|
变形分辨力
|
0.01mm
|
控制变形速率
|
0.01 mm /s～1 mm /s
|
测试速率
|
可任意设置
|
测试范围
|
0.1mm～5.0mm、可任意输入
|
千分表测量范围
|
0～25.4mm，精度0.001mm
|
测距仪测量范围
|
0～6mm，误差不大于读数的±1%，分辨率0.001mm
|
打印机
|
嵌入式式打印机
|
打印方式
|
每次可打印10次测试结论
|
电源
|
AC220V，50Hz
|
整机功率
|
60W
|
设备重量
|
32.5kg
|
外形尺寸
|
700*450*480*(mm)
|
四、标准化测试流程
1.弹性测试
样品固定：弧形针针尾/针头卡入夹具，展开至标准弧形增量（如1/2弧针展开至3/8弧状）。
释放测量：卸载后读取刻度盘变形量，若≤标准限值（如φ0.5mm针≤0.25mm）则合格。
2.韧性测试
弯曲加载：
直针/三角半弯针：6mm圆弧弯曲至90°保持5秒。
弧形针：展开至目标形态（如3/8弧→直针）。
结果判定：针体无裂纹或断裂即为通过。
五、执行标准与应用
关键项
|
说明
|
遵循标准
|
YY/T 0043-2016（医用缝合针）、YY 0166-2002（带线缝合针）
|
质量控制
|
生产端降低不良率（某厂商针体断裂率从2.1%降至0.3%）
|
临床安全
|
确保心脏手术等高精度操作中缝合针的抗弯曲性能
|
六、维护与校准
季度校准：使用标准样件校准位移系统，确保偏差≤0.002mm。
日常维护：清洁夹具防尘，避免高温/高湿环境存储。
该设备通过高精度形变控制与智能分析，成为缝合针生产质检及手术安全的核心保障工具。
七、配置清单
主机1台；
测试软件1套；
说明书1份;
合格证1份;
保修卡1份;
签收单1份;
铭牌1块;
电源线1根;
扳手1套;
宣传册若干;
0-25千分表;
