►►►
1、引言
固/粉体聚羧酸产品通过物理或化学方法将液态产品转化为固体粉末，有效解决了长距离运输成本高昂，且在寒冷地区易冻融、久存可能霉变、不稳定等问题，具备了用量精准、使用灵活、复配方便等优点，特别适用于远距离运输，对于国外和偏远地区具有重要的市场价值和研发意义。
►►►
2、固/粉体聚羧酸的制备工艺

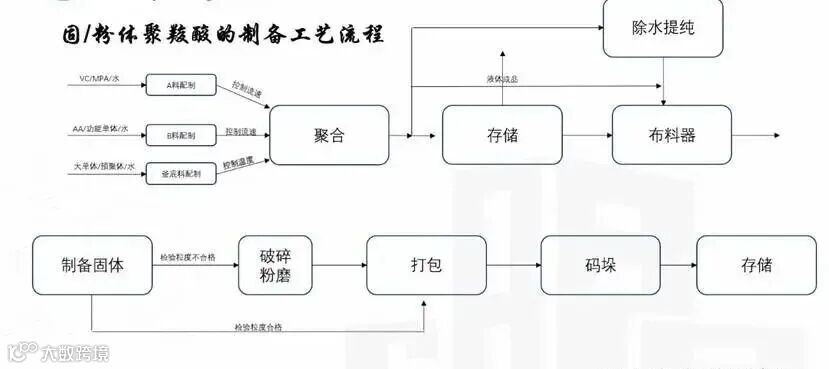

固/粉体聚羧酸减水剂的生产主要有四个工序单元：聚合（Polymerization）、脱水（Dewatering）、造粒（Granulation）、包装（Packaging）。如下图所示。

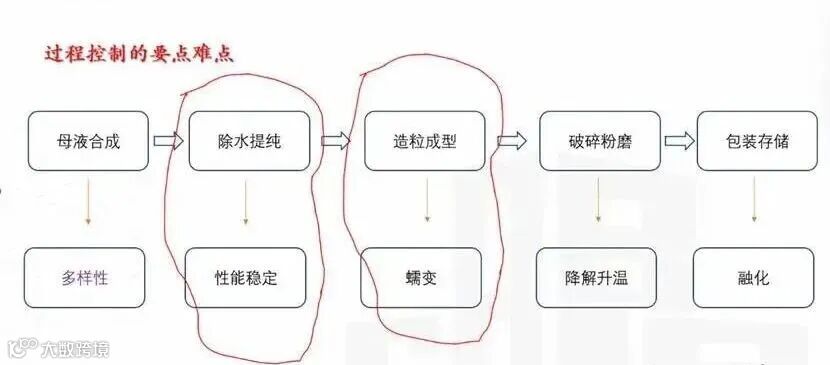

每个工序都有其专用的设备，工艺及技术思路完全不同于液体生产，具体难点要点见下图。
2.1 PCE聚合（Polymerization）工序
聚合单元与普通的水剂生产没有本质区别。主要是通过各种工艺参数调节出具有目标性能的母液。但是，此单元母液用于下一步除水，含水率的高低或者说固含量的高低决定着下一步的主体能耗（除水能耗占加工成本80%），因此，在维持性能不降低的条件下，尽量降低含水率提高固含量是这一工序研究的主要方向。极限条件下不使用水相聚合，如本体聚合法，溶剂聚合法。
从许多方面看，本体聚合都有着较大的优势。绿色环保，完全无需水作为溶剂，无废水排放，符合“绿色化学”和可持续发展要求。生产效率高，反应体系浓度高，粘度大，反应速度快，可缩短生产周期，提高设备利用率。产品纯度高，无溶剂引入，产物中无残留溶剂。能耗低，省去了后续的干燥、脱水等工序，显著降低固/粉体生产的能耗成本。但是从目前各类专利和文章上看，主要是性能远低于水相聚合产品。究其原因有：
体系粘度高，传热传质困难，这是本体聚合的核心难题；随着反应进行，体系粘度急剧上升，导致搅拌困难、热量积聚，易引起局部过热和爆聚，使分子量分布变宽，影响产品性能。
聚合控制难度大：高粘度下，单体和引发剂难以均匀扩散，可能导致反应不完全、链段分布不均，影响减水剂的分子结构和性能的稳定性。
工艺设备要求高：需要强力的搅拌和高效的换热装置，对反应釜设计提出了更高要求。
配套辅料发展较慢，研发环境缺失。
2.2 脱水工序
固/粉体聚羧酸的制备核心在于如何将水溶性高分子有效地脱水并保持其化学结构的完整性与应用活性。目前主要制备方法按原理可分为高温脱水和减压蒸馏脱水。按使用的设备可分为喷雾干燥法、真空脱水法、单效/多效脱水法，流动床法等。
水相聚合后，得到目标性能产品，再进行脱水喷雾干燥法（Spray Drying）： 这是制备固/粉体PCE最常用、最成熟的方法。其工艺原理是将液态PCE溶液通过雾化器分散成极细的雾滴，与瞬间导入的高温热空气充分接触，水分迅速蒸发，最终得到干燥的微球状粉末。
优点：工艺流程连续、自动化程度高、产品粒度均匀、溶解速度快。
难点：聚羧酸分子链在高温下易发生降解、交联等副反应，导致产品性能下降如减水率损失，尤其是保坍性能损失极大。因此，必须精确控制进口温度、出口温度、雾化压力及料液固含量等参数，并通常需要添加大量（如40%-60%）的惰性载体（如元明粉、粉煤灰、矿粉等）进行保护，以防止聚合物熔融粘壁和热降解。此法生产产品只能应用于砂浆材料及净浆材料中。此法生产能耗极大，加上物料损失、隔离剂添加等单吨加工成本在2000元/吨。还有个缺点就是产能过低，一般在300kg/h左右。
真空脱水法（Vacuum Dehydration）： 该技术利用水的沸腾温度随着蒸汽压的降低而降低原理，在减压条件下加热，使水分在较低的温度下脱离，从而保证物料不过热，性能不发生变化。
优点：整个过程在低温下进行，能最大限度地保护聚合物的分子结构，产品纯度高质量好，性能保持极佳。
缺点：釜式设备换热面积小、设备利用率低、生产周期长、产量低，目前进行大规模工业化生产的企业较少。
2.3 造粒（Granulation）工序
造粒工序和脱水工序谁先谁后、还是同时进行，在目前工业生产中都有不同的案例，如先造粒后脱水的喷雾干燥法，先脱水后造粒的钢带造粒法，同时进行的真空流涎法等。如下图所示。
聚羧酸减水剂和聚醚单体使用的造粒成型工艺主要有钢带造粒法、鼓式冷凝切片法、冷冻喷雾法等。造粒工序的原料物料都是提纯过后的纯度达到95%以上的聚羧酸减水剂熔融体。
鼓式冷凝切片法：是将熔融的聚羧酸减水剂物料均匀涂于大直径圆筒的表面，圆筒内部用冰盐水冷却，圆筒不断旋转，转过半周后，物料冷却凝固成薄片，用刮刀剥离成型。
◆优点：设备相对简单。占地少。
◆缺点：行程较短，产量低下。
钢带造粒法：熔融状态的聚羧酸减水剂，通过布料器均匀地铺洒在一条匀速移动的、内部冷却的不锈钢钢带上。在钢带的传输过程中，原料被快速冷却、结晶（或凝固），然后在末端被刮刀破碎成片状或块状，最终经过破碎筛分，得到所需的颗粒产品。钢带造粒设备相当于把鼓式造粒设备展开，由一个圆筒展开成可以无限延申的履带。
◆优点：产能大，可以随意按需要调节履带长度。
◆缺点：占地广、投资大。
冷冻喷雾法：在直径10m，高20m的大型钢桶中熔融状态的聚羧酸减水剂，通过喷头或离心盘，快速打散成细小颗粒或者称之为雾化，底部通不断上升的冷却氮气或者空气，物料在下降的过程中被快速冷却、结晶（或凝固），然后在末端收集得到所需的颗粒产品。
◆优点：占地小，产能相对较大，
◆缺点：产能受聚羧酸物性影响，基本不可提升，保坍剂等含功能单体物料基本不能造粒。
►►►
3、制备过程中的关键技术难点
◆热稳定性问题：在喷雾干燥过程中，高温是导致PCE分子主链断裂、酯键水解、性能劣化的首要因素。如何通过优化工艺参数、开发高效热保护剂/载体体系是技术核心。
◆性能保持率问题：制备出的固/粉体PCE复溶后，其减水率、保坍性等核心性能应尽可能接近原液水平。分子结构设计、干燥工艺与性能的构效关系是研究重点。
◆吸潮性与流动性问题：固/粉体PCE产品具有较强的吸湿性，易结块，影响储存稳定性和计量的准确性。需要通过包裹技术、添加防结块剂或造粒工艺来改善其流动性和抗吸潮能力。
◆成本与环保的平衡：喷雾干燥法需添加大量载体，降低了产品有效成分；冷冻干燥法成本高昂；溶剂法则有环保隐患。开发低成本、绿色高效的制备工艺是产业化的必然要求。
►►►
4、结论与展望
固/粉体聚羧酸减水剂因其显著优势，是高性能减水剂重要的发展方向之一。目前，以喷雾干燥法为主的物理脱水工艺是工业化生产的主流，但其在热敏性保护、性能保持和成本控制方面仍面临挑战。化学合成法虽能避免热损伤，但溶剂的使用限制了其发展。未来固/粉体PCE的制备研究将集中于以下方向：
◆开发新型高效保护载体与复配技术：研究低成本、低掺量、高保护效率的新型载体，提高产品有效含量和性能。
◆工艺优化与智能控制：结合大数据和人工智能，对喷雾干燥过程进行精准控温与智能化调控，最大限度减少热损伤。
◆绿色制备技术探索：研究无溶剂或水溶性介质中的沉淀聚合技术，以及新型低温干燥技术（如低温气流干燥），实现绿色、低碳生产。
◆功能化产品开发：基于固/粉体特性，开发具有缓释、早强、抗泥等特定功能的固/粉体聚羧酸产品，满足多元化工程需求。
通过持续的技术创新，固/粉体聚羧酸减水剂必将以其优异的性能和便利性，在更广阔的领域发挥不可替代的作用。
