本文讲一下反射系数、回波损耗、电压驻波比之间的关系，文末附换算公式。
反射系数，通常用Γ表示，是衡量射频系统中负载阻抗与传输线阻抗之间匹配程度的一个参数。它表示反射波与入射波的比值，反映了当电磁波遇到不匹配的阻抗时，有多少能量被反射回去。反射系数的计算公式涉及负载阻抗ZL和传输线阻抗Z0的比值。当负载阻抗与传输线阻抗完全匹配时，反射系数接近于0，表示几乎没有能量被反射；反之，当负载阻抗与传输线阻抗不匹配时，反射系数增大，导致信号质量下降1。
回波损耗，也称为反射损耗，是以dB为单位衡量由于阻抗不匹配导致的信号反射大小的参数。它表示入射功率与反射功率的比值，反映了信号源发出的功率中有多大比例被反射回信号源，而没有传输到负载。回波损耗的值越大，表示反射越少，信号传输效率越高。回波损耗与反射系数的关系可以通过对数形式表示，即回波损耗 = 20 * log10(反射系数)23。
电压驻波比是衡量传输线上电压分布情况的参数，它表示波腹电压与波节电压的比值。在射频系统中，当电磁波在传输线上传播时，由于阻抗不匹配，会在传输线上形成驻波。电压驻波比的大小直接反映了这种驻波的大小和强度，是衡量传输线匹配情况的重要指标。电压驻波比越小，表示匹配越好，信号传输效率越高。电压驻波比与反射系数的关系可以通过公式VSWR = (1 + |Γ|) / (1 - |Γ|)计算得出。

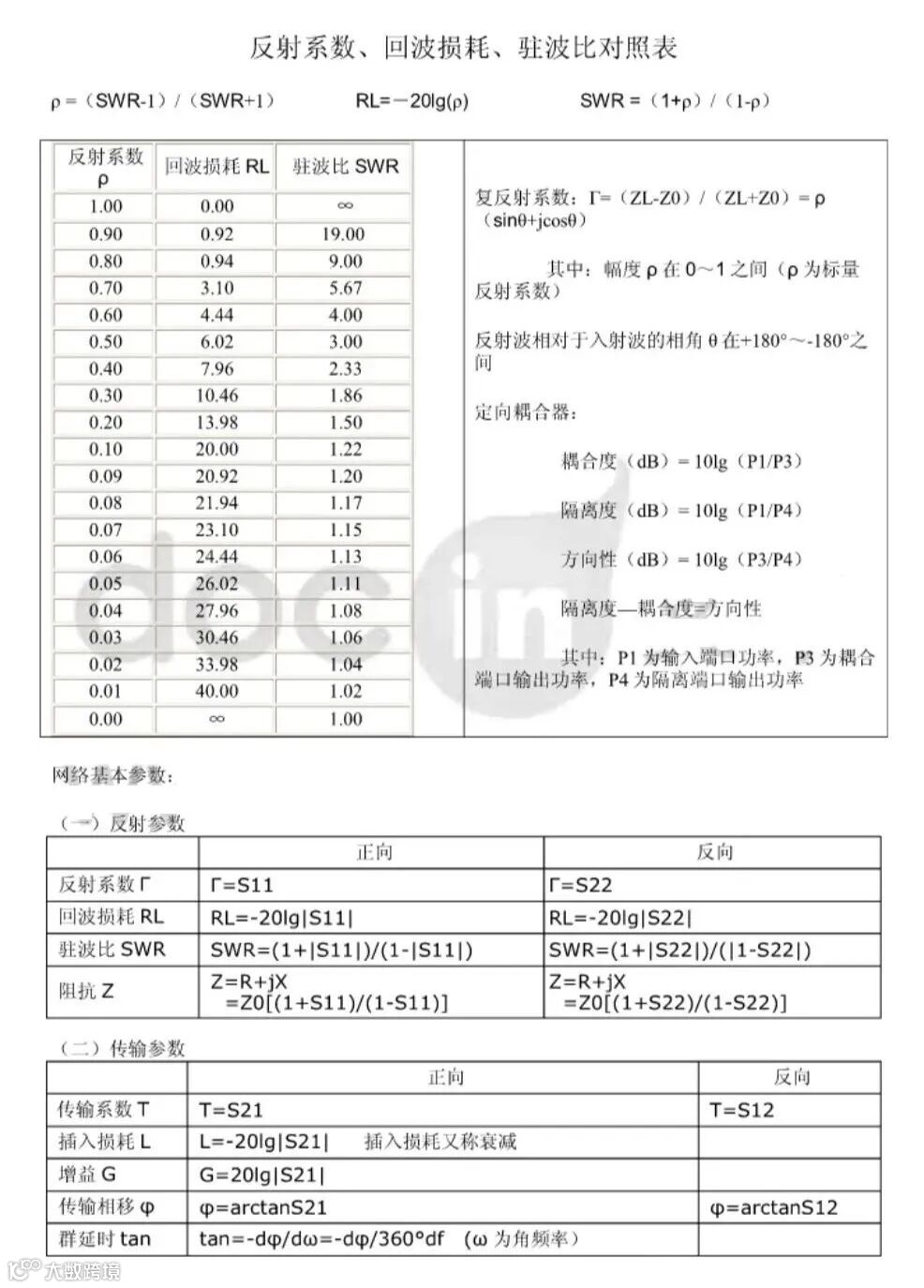

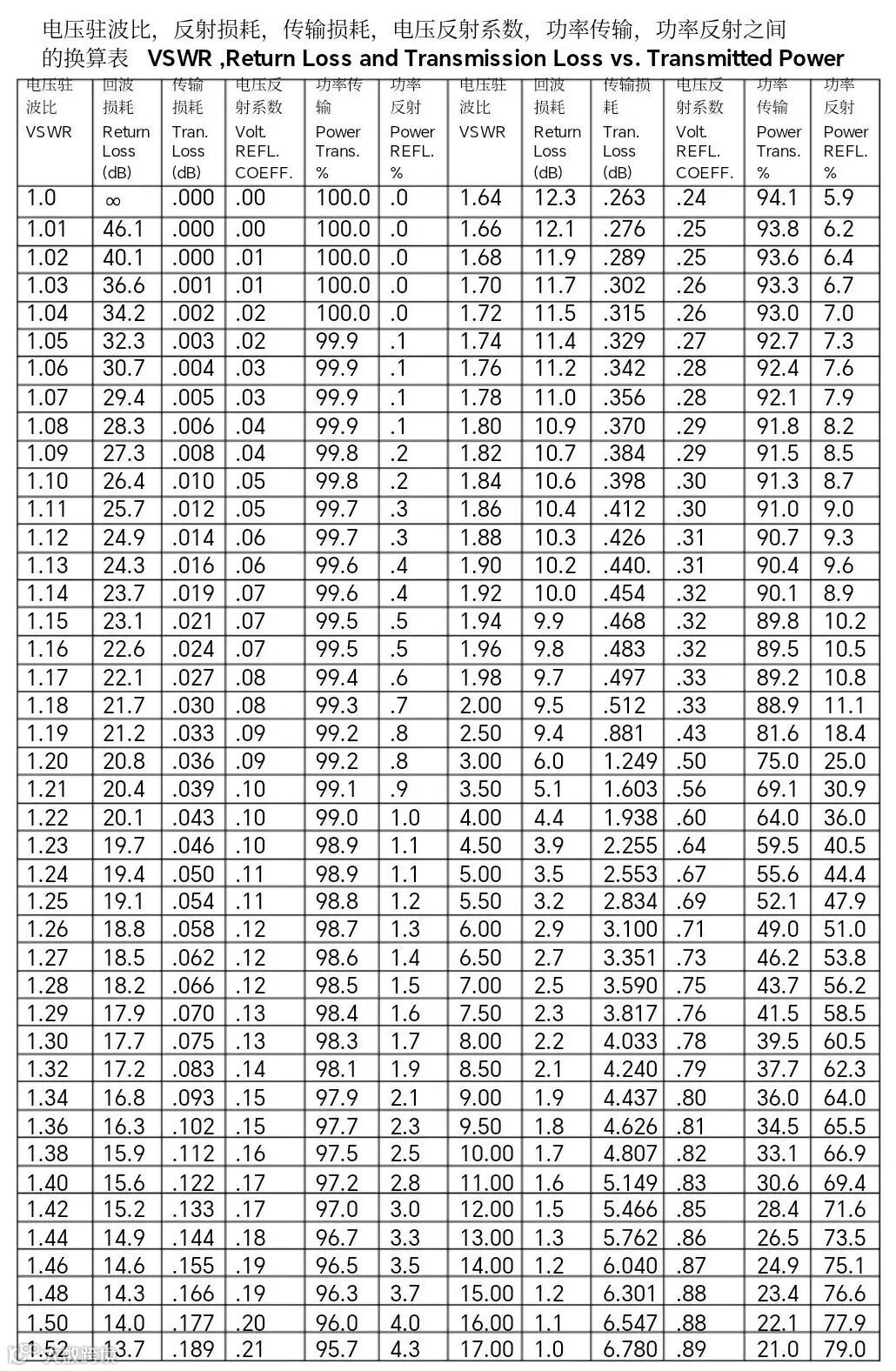

三者之间常用的换算公式如下：
