在上一篇文章中，我们认识了高压互感器这位电力系统的 “隐形功臣”，了解了它的核心作用与技术进化。但对于电力运维人员、工程技术人员来说，仅掌握基础理论远远不够 —— 如何选对互感器型号、遇到故障时如何快速排查、不同场景下该如何适配，这些 “实战问题” 才是工作中的重中之重。今天，我们就从 “实用角度” 出发，带来一份高压互感器的 “实战指南”，帮你解决工作中的实际难题。
衡阳国能机电设备有限公司
选型不踩坑：高压互感器怎么选才对？
选对高压互感器，是电网安全运行的 “第一步”。如果型号选错，轻则导致计量不准、保护误动作，重则引发设备烧毁、电网故障。以下是选型时必须关注的 4 个核心维度：
1. 按 “电压等级” 匹配：不越级、不降级
高压互感器的电压等级必须与所在线路的电压等级完全一致，这是选型的 “底线”。比如 110kV 的输电线路，必须选用额定电压为 110kV 的电压互感器（PT）；35kV 的配电系统，需搭配 35kV 的电流互感器（CT）。
错误案例：曾有变电站将 10kV 的 CT 误用于 35kV 线路，运行中 CT 绝缘被击穿，不仅烧毁设备，还导致线路停电 8 小时。
2. 按 “负载需求” 定参数：精度等级要选准
根据用途不同，互感器的精度等级需 “按需选择”：
• 计量用互感器：用于电费结算，需高精度，通常选 0.2 级或 0.2S 级（S 级在低负荷时精度更高，适合用电波动大的场景，如工业园区）。
• 保护用互感器：用于继电保护装置，需关注 “暂态特性”，通常选 5P 或 10P 级（P 表示保护，数字代表误差限值，如 5P10 表示在 10 倍额定电流下，误差不超过 5%）。
3. 按 “安装环境” 选结构：防污、防潮是关键
不同场景对互感器的结构要求差异很大，选错会大幅缩短使用寿命：

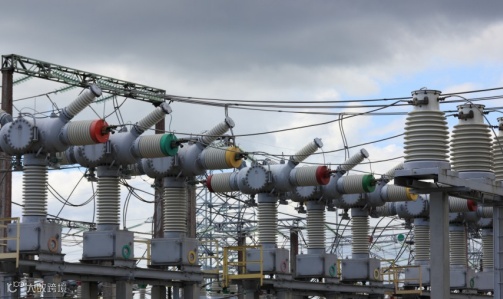

• 户外露天环境（如输电线路杆塔、户外变电站）：需选 “防污型”，瓷瓶爬距要足够大（比如 Ⅲ 级污秽地区，爬距需≥25mm/kV），避免雾霾、工业粉尘导致绝缘闪络；若在沿海地区，还需选 “防腐蚀型”，外壳采用 316 不锈钢材质，抵抗盐雾侵蚀。
• 户内开关柜：空间狭小，需选 “紧凑型”，比如环氧树脂浇注式 CT/PT，体积小、重量轻，且无需维护（避免油浸式互感器漏油风险）。
• 高温环境（如钢铁厂、玻璃厂）：需选 “耐高温型”，额定工作温度上限不低于 70℃，线圈采用耐温 155℃的聚酰亚胺导线。
4. 按 “系统短路电流” 算容量：避免过载烧毁
电流互感器的 “额定短时热电流” 和 “额定动稳定电流”，必须大于线路可能出现的最大短路电流。比如某 110kV 线路最大短路电流为 31.5kA，那么 CT 的额定短时热电流需≥31.5kA（1s），额定动稳定电流需≥80kA（峰值），防止短路时绕组过热烧毁或铁芯变形。
故障速排查：高压互感器常见问题与解决办法
高压互感器运行中难免出现故障，若能快速定位问题、及时处理，可大幅减少停电时间。以下是 3 类最常见的故障及 “排查 - 解决” 流程：

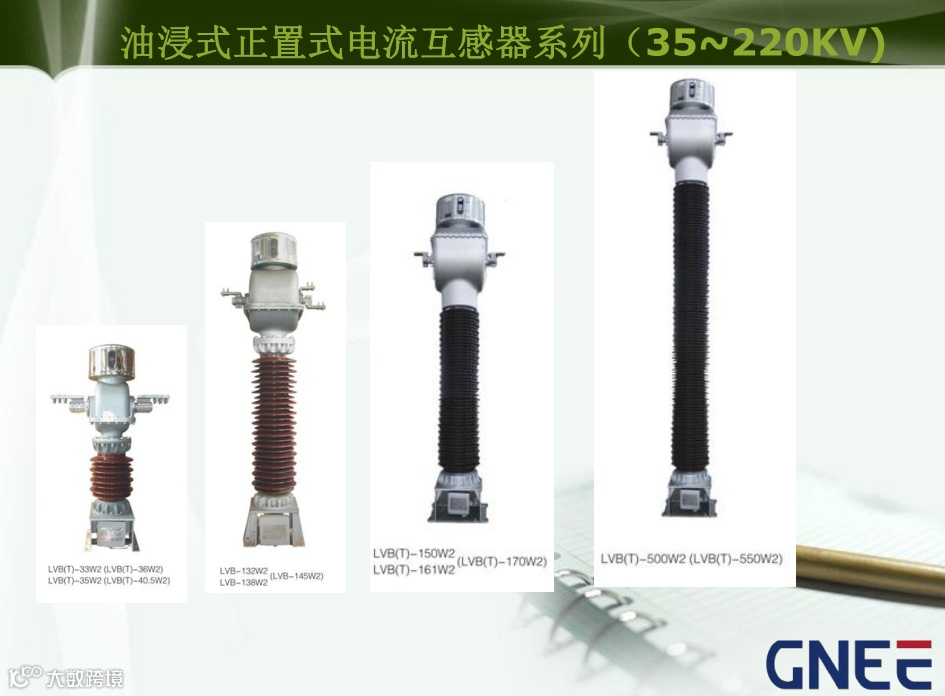

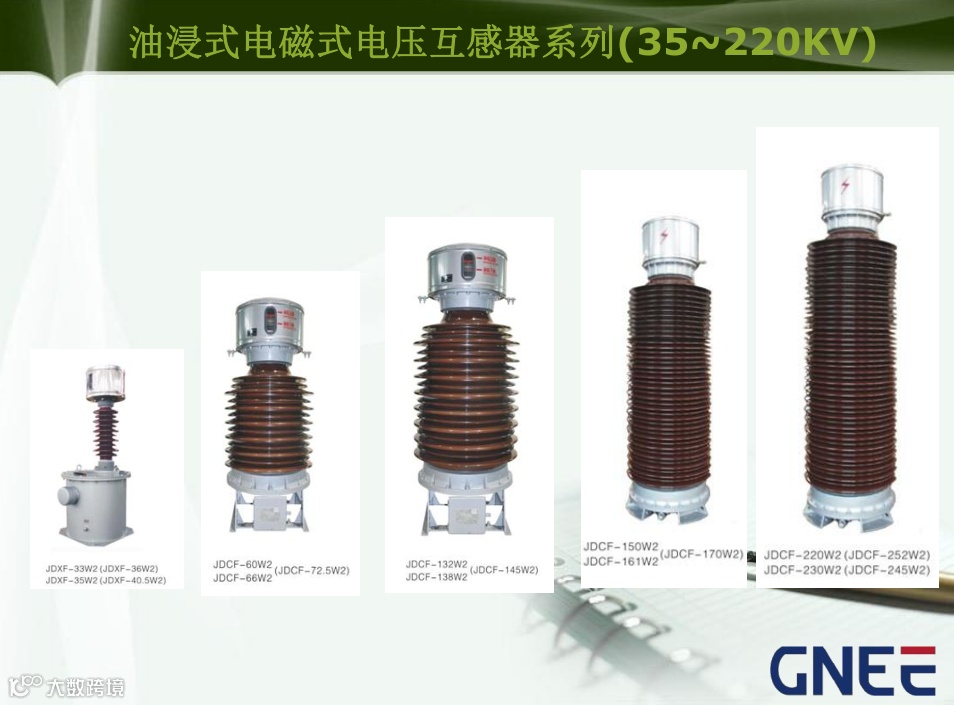

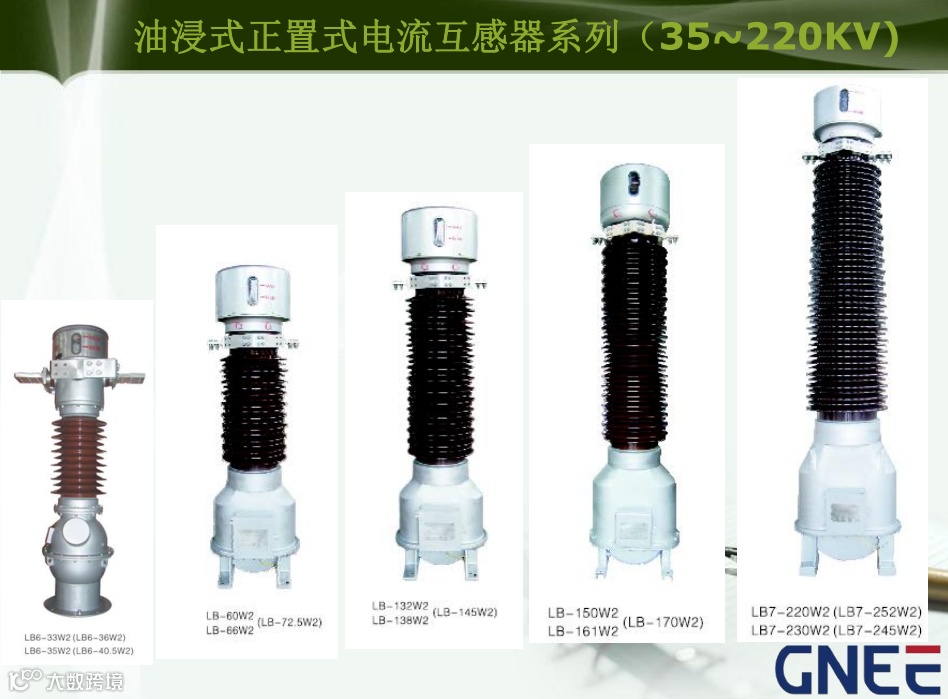

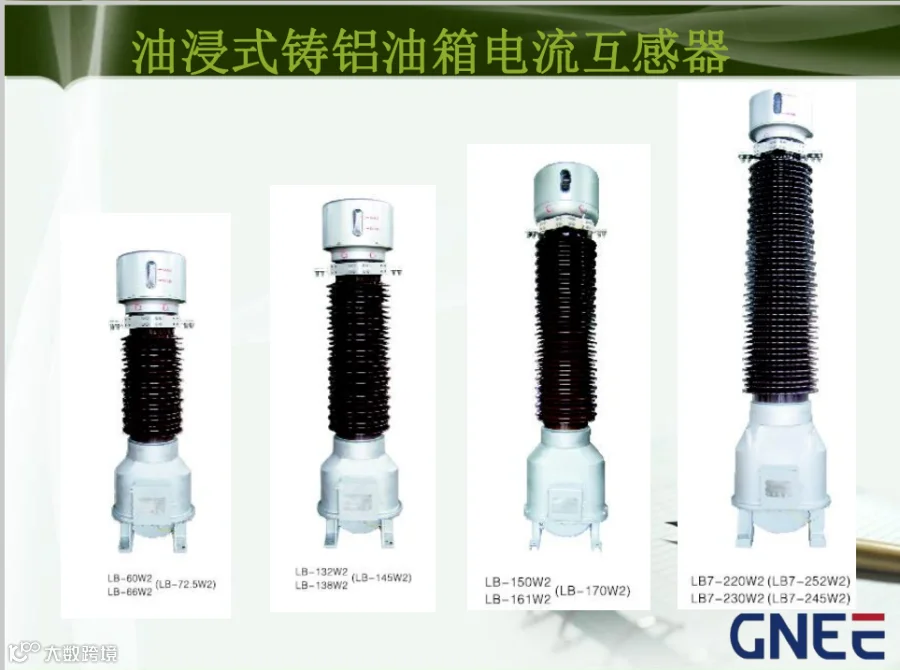

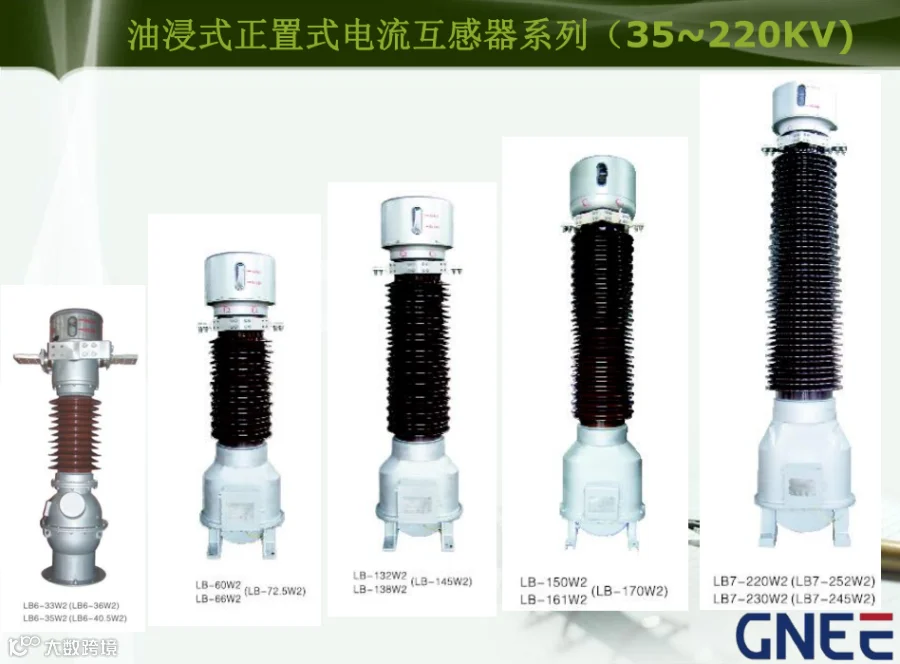

1. 油浸式互感器 “渗漏油”：从 “源头” 堵漏洞
故障现象：互感器油箱焊缝、瓷瓶与金属法兰连接处有油污，油位计显示油位下降。
危害：油位过低会导致绝缘性能下降，甚至引发绕组击穿；漏油还可能污染设备、引发火灾。
排查步骤：
1. 用肥皂水涂抹可疑渗漏点，观察是否冒泡（冒泡处即为漏点）；
2. 检查油位计是否堵塞（若油位长期不变，可能是油位计导管堵塞，误判为漏油）。
解决办法：
• 若为焊缝渗漏：小漏点可采用 “带压补焊”（需专业人员操作，避免明火引发爆炸）；大漏点需停电，排空油后补焊，补焊后重新注油、抽真空处理。
• 若为瓷瓶与法兰连接处渗漏：停电后拆卸瓷瓶，更换耐油橡胶密封圈（选用丁腈橡胶材质，耐温 - 40~120℃），重新紧固时扭矩要均匀（避免瓷瓶碎裂）。
故障现象：互感器油箱焊缝、瓷瓶与金属法兰连接处有油污，油位计显示油位下降。
危害：油位过低会导致绝缘性能下降，甚至引发绕组击穿；漏油还可能污染设备、引发火灾。
排查步骤：
1. 用肥皂水涂抹可疑渗漏点，观察是否冒泡（冒泡处即为漏点）；
2. 检查油位计是否堵塞（若油位长期不变，可能是油位计导管堵塞，误判为漏油）。
解决办法：
• 若为焊缝渗漏：小漏点可采用 “带压补焊”（需专业人员操作，避免明火引发爆炸）；大漏点需停电，排空油后补焊，补焊后重新注油、抽真空处理。
• 若为瓷瓶与法兰连接处渗漏：停电后拆卸瓷瓶，更换耐油橡胶密封圈（选用丁腈橡胶材质，耐温 - 40~120℃），重新紧固时扭矩要均匀（避免瓷瓶碎裂）。
2. 互感器 “发热异常”：先找原因再降温
故障现象：用红外测温仪检测时，互感器本体温度超过环境温度 40℃（正常应≤30℃），或接线端子温度超过 70℃。
常见原因与解决：
• 原因 1：二次侧负载过大（比如 CT 二次侧接了过多仪表，超过额定负载）。解决：减少二次侧设备数量，或选用额定负载更大的互感器（如将 5VA 的 CT 换成 10VA）。
• 原因 2：铁芯多点接地（铁芯与外壳之间有杂物导通，形成环流，导致发热）。解决：停电后拆开互感器，用绝缘纸板隔离接地处，重新测试绝缘电阻（需≥1000MΩ）。
• 原因 3：接线端子松动（接触电阻过大，发热严重）。解决：停电后用扳手紧固端子（扭矩按厂家要求，比如 M12 螺栓扭矩为 30N・m），紧固后涂抹导电膏，减少接触电阻。
3. 计量不准或保护误动作：从 “精度” 和 “接线” 入手
故障现象：电表计量数据偏差大（比如月度用电量突然增加 20%），或继电保护装置无故跳闸。
排查步骤：
1. 先查 “接线”：CT 二次侧是否开路、PT 二次侧是否短路（用万用表测二次电压 / 电流，若 CT 二次电流为 0，可能开路；若 PT 二次电压为 0，可能短路）；接线是否接反（比如 CT 一次侧进出线接反，会导致计量反向）。
2. 再查 “精度”：若接线正常，需送专业机构校验互感器精度，看是否超过误差限值（如计量用 CT 在额定电流下误差超过 0.2%，需更换）。
解决办法：
• 接线错误：停电后重新接线，确认极性正确（CT 有 “P1”“P2” 标记，电流从 P1 进、P2 出；PT 有 “L1”“L2” 标记，电压从 L1 进、L2 出）。
• 精度超标：更换符合精度等级的互感器，更换后需重新校验，确保误差在合格范围内。
场景适配：不同行业的高压互感器 “定制方案”
高压互感器不是 “通用件”，不同行业的电力系统有特殊需求，必须 “量身定制” 适配方案。以下是 3 个典型行业的应用案例：
1. 新能源电站（光伏、风电）：适配 “宽范围” 与 “低损耗”
行业特点：新能源发电出力波动大（比如光伏白天有、晚上无，风电随风速变化），互感器需在 “低负荷 - 满负荷” 范围内都保持高精度；且新能源电站追求 “高效节能”，互感器损耗要小。
适配方案：
• 电流互感器：选 0.2S 级，在 10%~120% 额定电流范围内，误差≤0.2%；采用 “低损耗铁芯”（如高硅钢片），空载损耗比传统 CT 降低 30%。

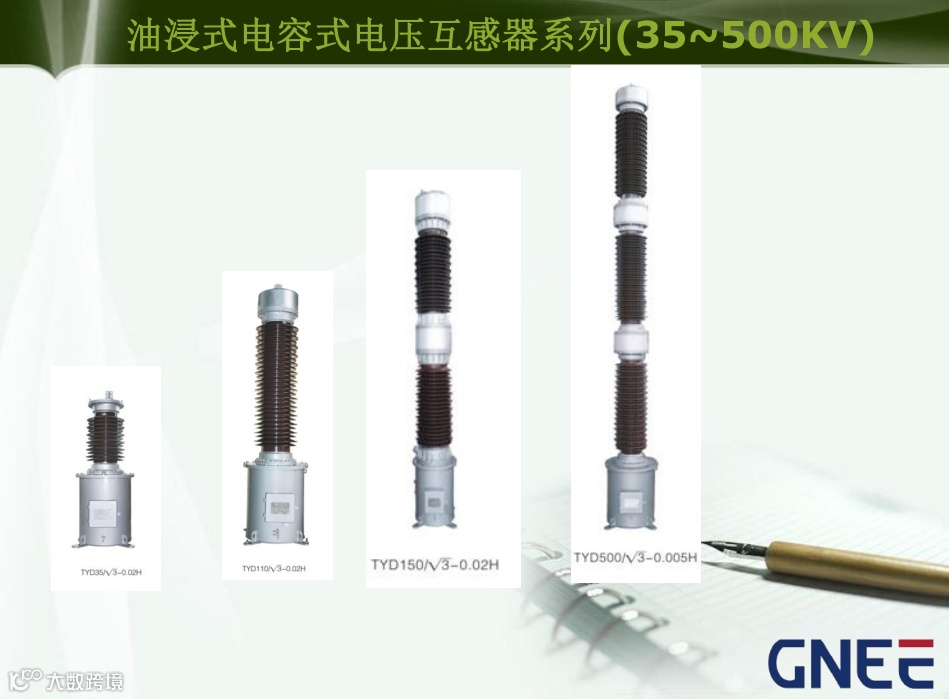

• 电压互感器：选 “电容式电压互感器（CVT）”，体积小、重量轻，适合户外光伏电站；且 CVT 在电压波动时（如电网电压 ±10% 变化），输出电压稳定，避免计量偏差。
2. 城市轨道交通（地铁、轻轨）：抗 “振动” 与 “电磁干扰”
行业特点：地铁线路靠近居民区，互感器需低噪音；列车运行时产生强烈振动，且牵引系统会产生高频电磁干扰，互感器需抗振、抗干扰。
适配方案：
• 结构：选 “全密封环氧树脂浇注式”，无漏油风险，且铁芯与绕组用弹性材料固定，抗振等级达 IP65（可承受 10~50Hz、0.1g 的振动）。
• 抗干扰：CT/PT 二次侧加装 “电磁屏蔽层”（采用铜箔包裹绕组），减少高频干扰信号；信号传输用屏蔽电缆，避免干扰计量和保护系统。
3. 化工企业：防 “腐蚀” 与 “防爆”
行业特点：化工车间有酸碱气体、易燃易爆蒸汽（如甲醇、乙醇），互感器需防腐蚀、防爆，避免引发安全事故。
适配方案：
• 材质：外壳采用 “316L 不锈钢”，瓷瓶表面涂覆 “防腐蚀涂层”（如聚四氟乙烯），抵抗酸碱侵蚀；若在防爆区域（如甲类车间），需选 “隔爆型”，防爆等级达 Ex d IIB T4 Ga（可在易燃易爆环境下安全运行）。

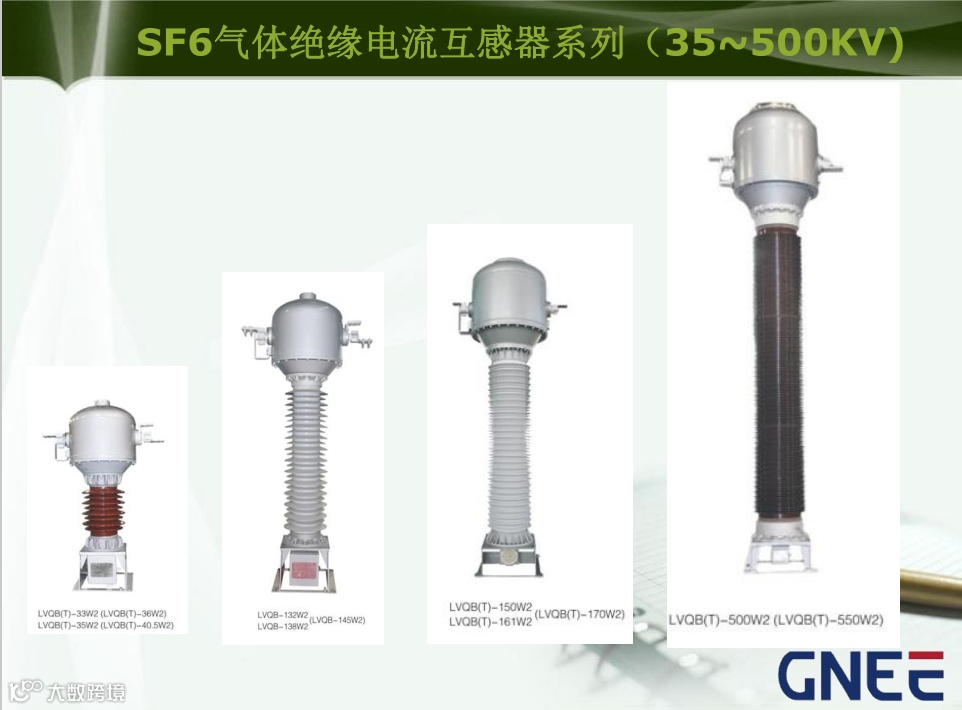

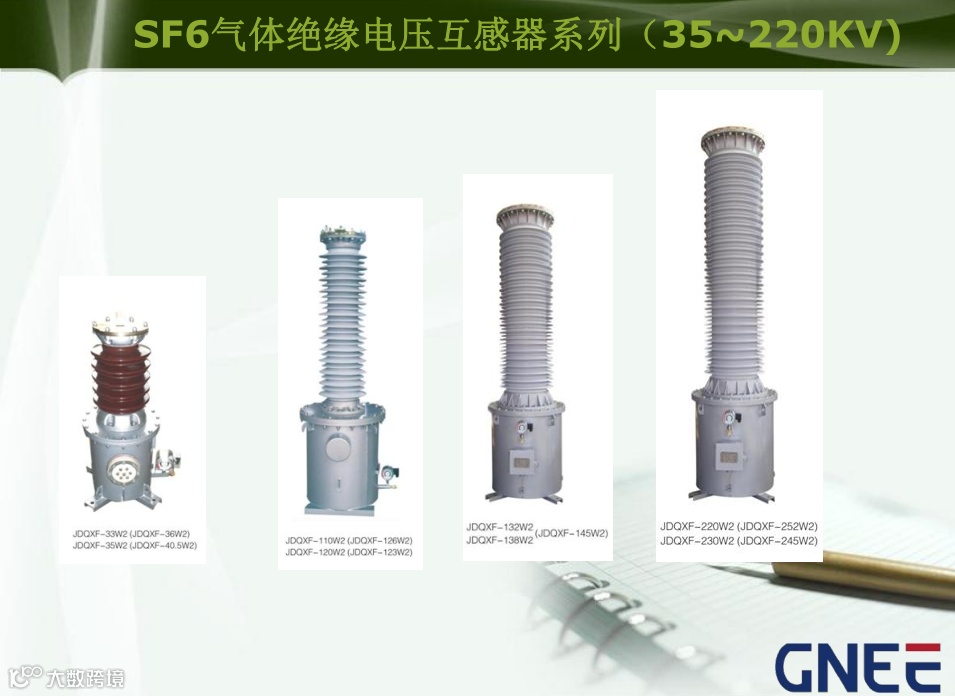

• 绝缘：采用 “SF6 气体绝缘”（替代传统绝缘油），无渗漏风险，且 SF6 绝缘性能好，适合潮湿、腐蚀性环境。
从 “选对” 到 “用好”，让互感器发挥最大价值
高压互感器的 “实战能力”，直接关系到电网的安全、高效运行。无论是选型时的精准匹配，还是故障时的快速处理，亦或是场景化的定制适配，核心都是 “按需出发”—— 根据线路参数、环境条件、行业需求，选择最合适的产品，并做好日常维护。
当然，高压互感器的技术还在不断进步，比如现在已有厂家推出 “无线测温型互感器”（内置温度传感器，实时传输温度数据）、“AI 诊断型互感器”（通过算法预判故障），这些新技术将让运维更轻松、更智能。
如果你在工作中遇到了特殊的互感器问题，比如高原地区（低气压）的适配、超高压线路（500kV 及以上）的选型，欢迎在评论区分享你的需求，我们将针对性地带来解决方案！
他们奋战在一线
户外高空检修电路

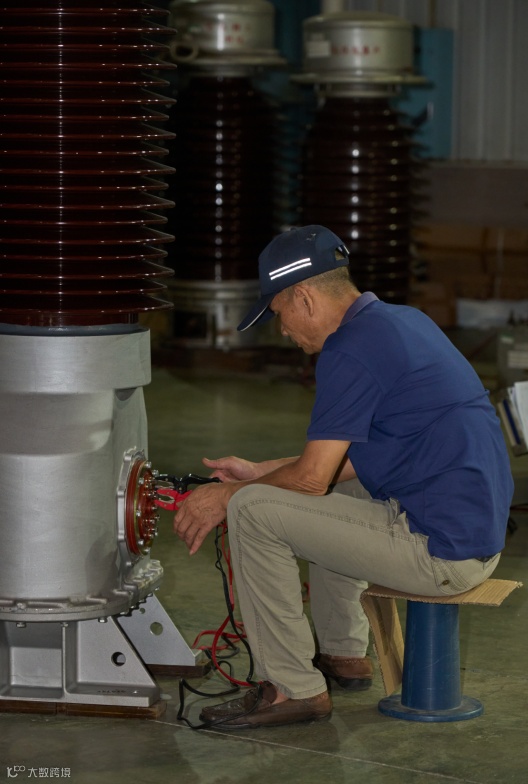

维修人员检修

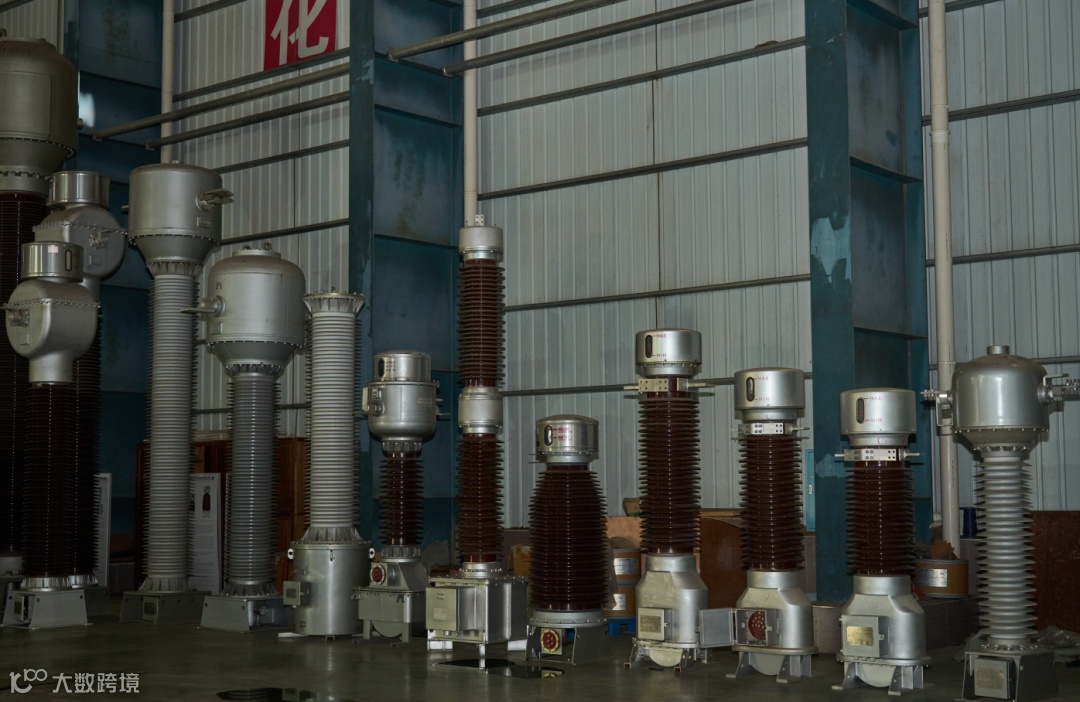

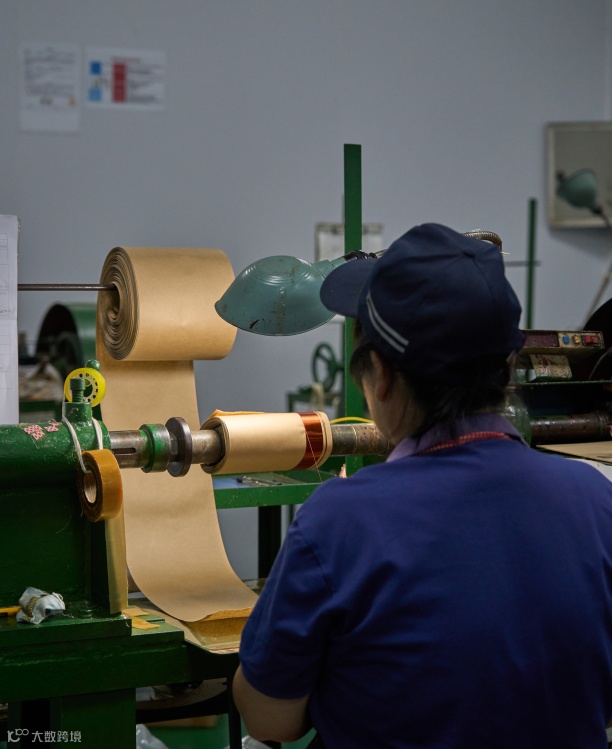

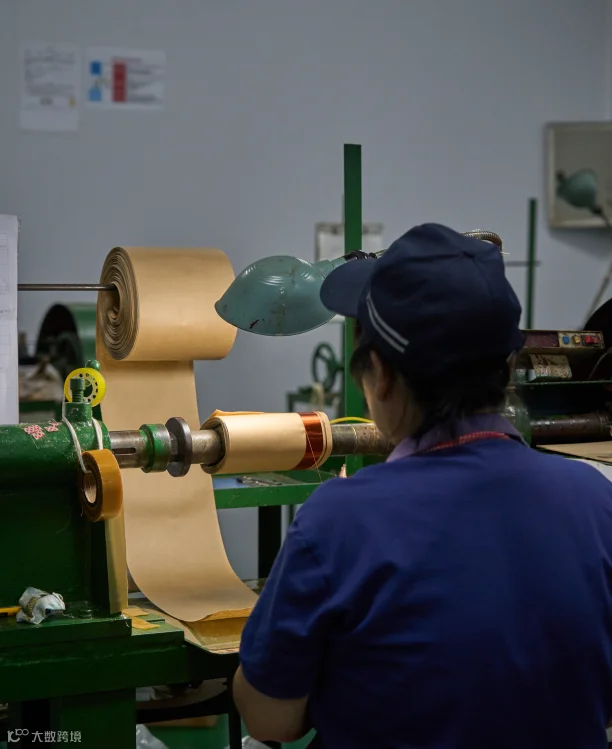

生产如火如荼

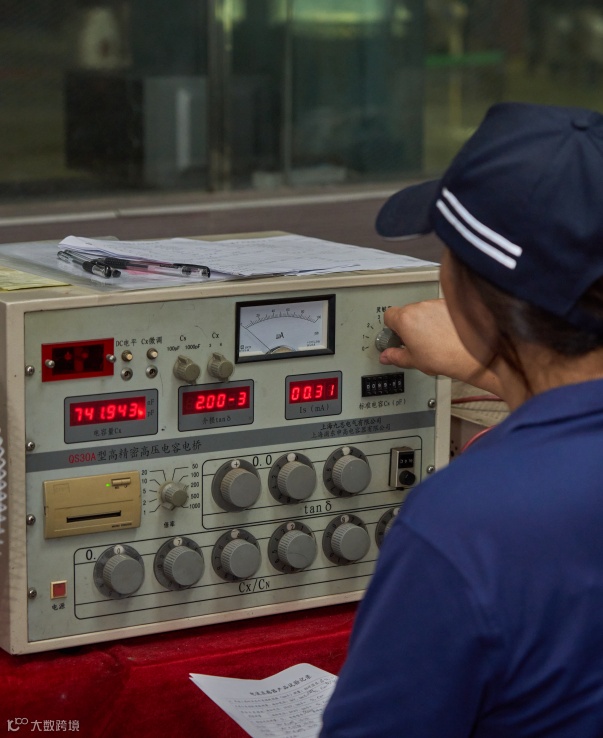

试验室做试验
