紧接着上一节的内容，上一节绘制号电源的供给页，这一节来绘制电源交流分配页AC
实际操作：

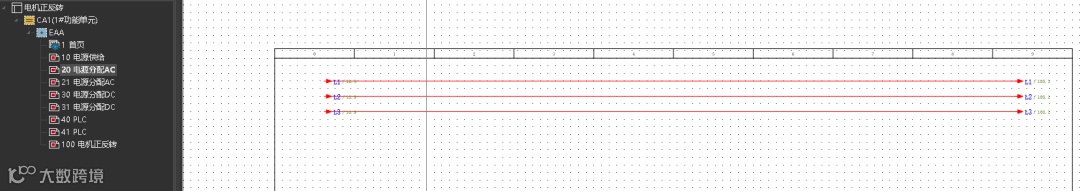

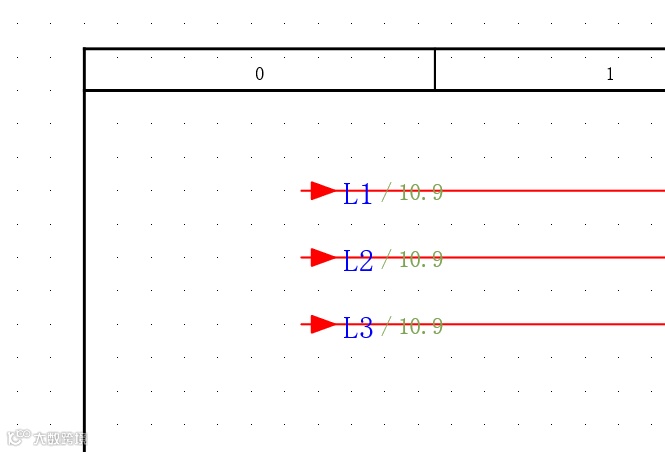

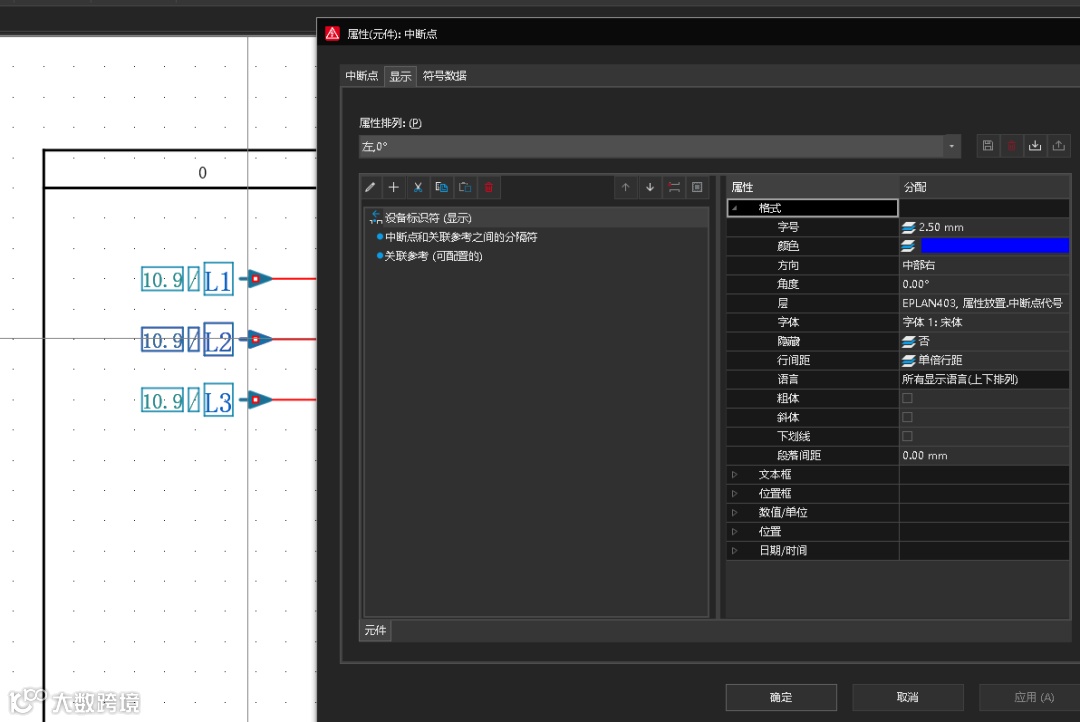

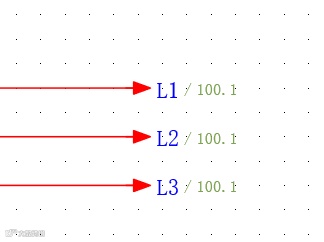

在电源供给页面后面引出了三个中断点分别是L1L2L3，将它们引到20页和21页中去，框选中L1L2L3后Ctrl+C复制后，点开页20电源分配AC相同的第9列Ctrl+V粘贴，然后再框选20页中的L1L2L3并选中后英文键盘下“d”（多重复制），定位到第1列自动连接
思路：

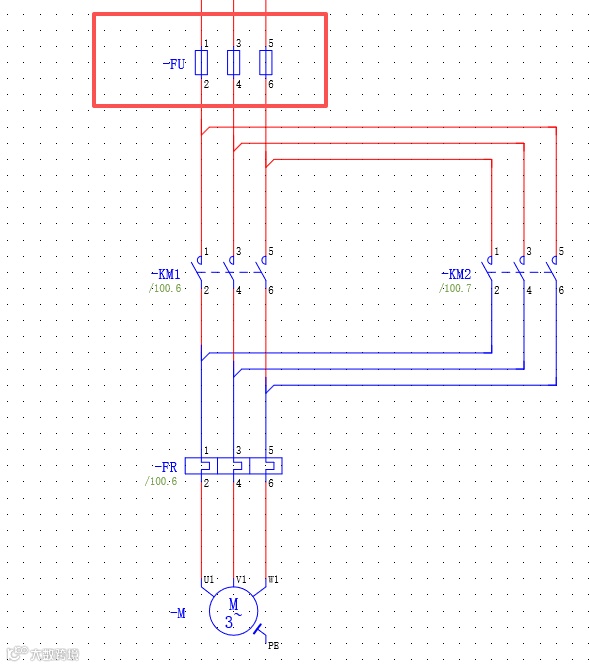

根据IEC标准对于电机都会给它配备电机保护器，而不是用一般的断路器空开去做保护，更加不会用示意图中的熔断器去保护
熔断器通过电流热效应熔断，其熔断时间与电流大小呈反时限关系。电动机启动电流可达额定电流的4-7倍，而过载电流通常为额定电流的1.2-6倍。若按过载保护选型，熔断器会在启动时误动作;若按启动电流选型，则无法检测到较小过载电流。

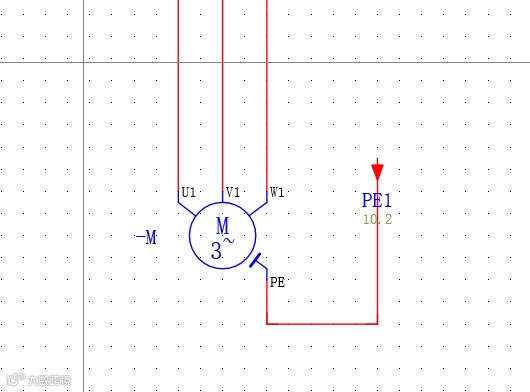

接下来在20页电源分配AC中把电机剪切过去，在对应位置插入电机保护器，这里我们可以选择快速设备选型插入。有两种方法，上一节用的是先插入符号，再进行选型；本节我们直接使用插入设备的更加高效的方法。

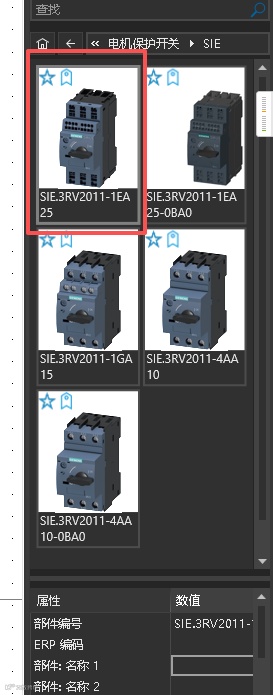

在右侧的插入中心-设备-电气工程-零部件-安全设备-电机保护开关-SIE西门子-选中第一个，可以看到这个保护器是2.8-4A的已经足够大了作为示例

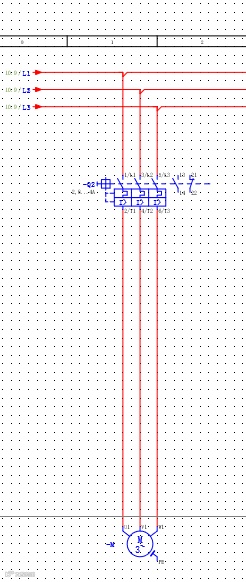

对于电源通过插入符号节点拖拽一下，完成效果如下：

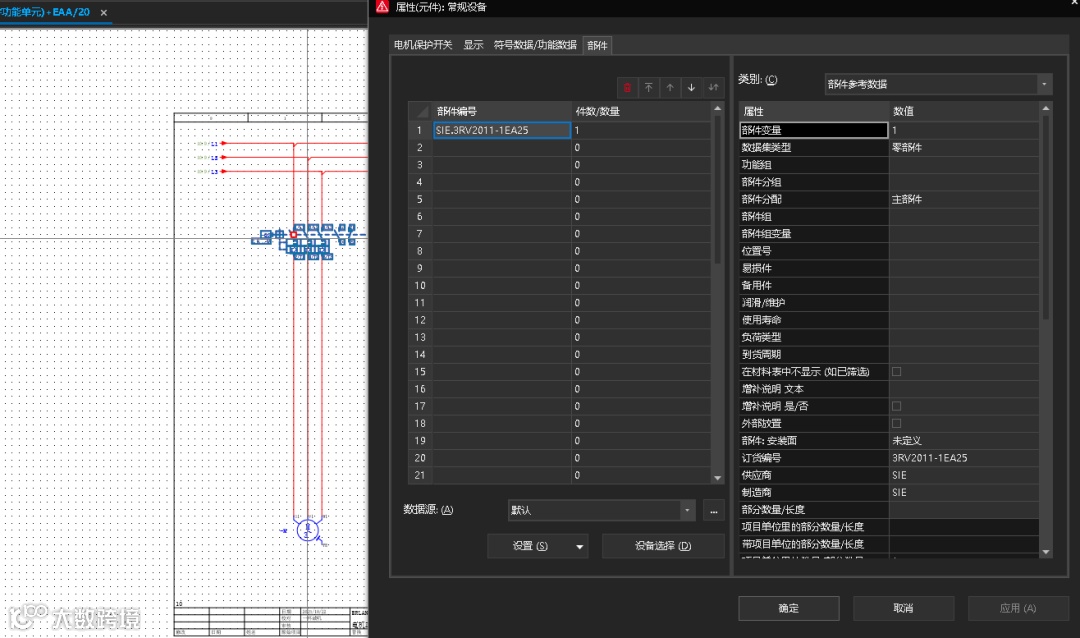

为什么说这种方法高效，因为可以双击打开它属性查看到部件属性，已经是对该符号进行了选型了

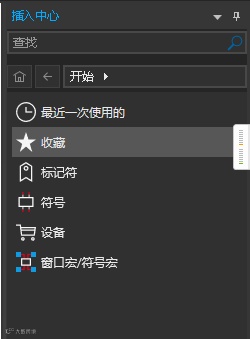

拓展（右侧插入中心的符号、设备、窗口宏的区别）：
符号：实际上就是固定图形，代表一个电气的具体对象
设备：它是一个选型完毕并且填充好了部件编号的对象
窗口宏：也是图形，它是对于符号的一个补充，对于找不到的只有通过自己去创建一个窗口宏
接着再把PE线完善一下，那么交流分配AC电源初步完成
完成本节任务。
制作不易，感谢各位同学一起交流学习成长。您的激励是对我更新的最大动力！！！
