西门子 S7-1200 PLC 与 WinCC通讯！

博途智辰科技

2025-07-29

导读：PLC与winCC！

一、软硬件环境要求

1.1 硬件配置

PLC
：Siemens S7-1200 CPU（如 1214C，固件版本 V4.0 及以上）
PC
：带以太网卡的工业计算机
网络
：标准以太网电缆（CAT5e 及以上）

1.2 软件环境

编程软件
：TIA Portal V13 及以上（Step7 Basic）
HMI 软件
：WinCC V7.2 及以上（需安装 Simatic NET V8.2 SP1）
操作系统
：Windows 7/10 专业版（64 位）

二、PLC 端配置步骤

2.1 网络参数设置

打开 TIA Portal 项目，在 "设备和网络" 中配置 PLC 以太网接口：

IP 地址：192.168.1.189
子网掩码：255.255.255.0
网关：无需设置（同一网段）

关键设置（固件 V4.0 + 必需）：

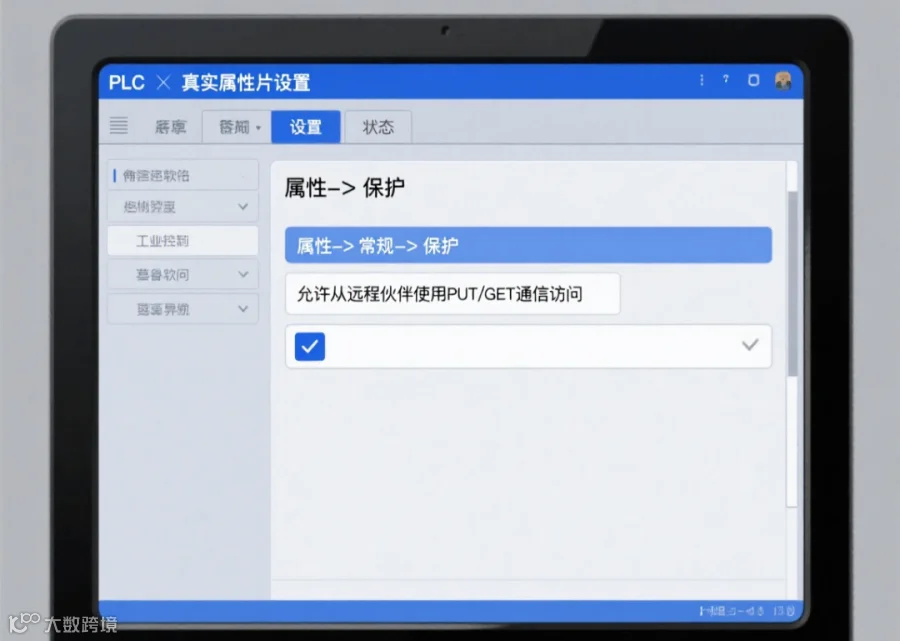

在 CPU 属性→"保护"→"连接机制" 中勾选：
✅ 允许从远程伙伴（PLC/HMI/OPC）使用 PUT/GET 通信访问

2.2 数据块 (DB) 创建

创建全局数据块 DB1，取消 "优化的块访问"：

scala

DATA_BLOCK DB1 VAR // 输入信号 Start: BOOL;// 启动信号 (DB1.DBX0.0) Stop: BOOL;// 停止信号 (DB1.DBX0.1) // 输出信号 Running: BOOL;// 运行状态 (DB1.DBX1.0) Fault: BOOL;// 故障信号 (DB1.DBX1.1) // 模拟量 Setpoint: INT;// 设定值 (DB1.DBW2) ActualValue: INT;// 实际值 (DB1.DBW4) END_VAR END_DATA_BLOCK

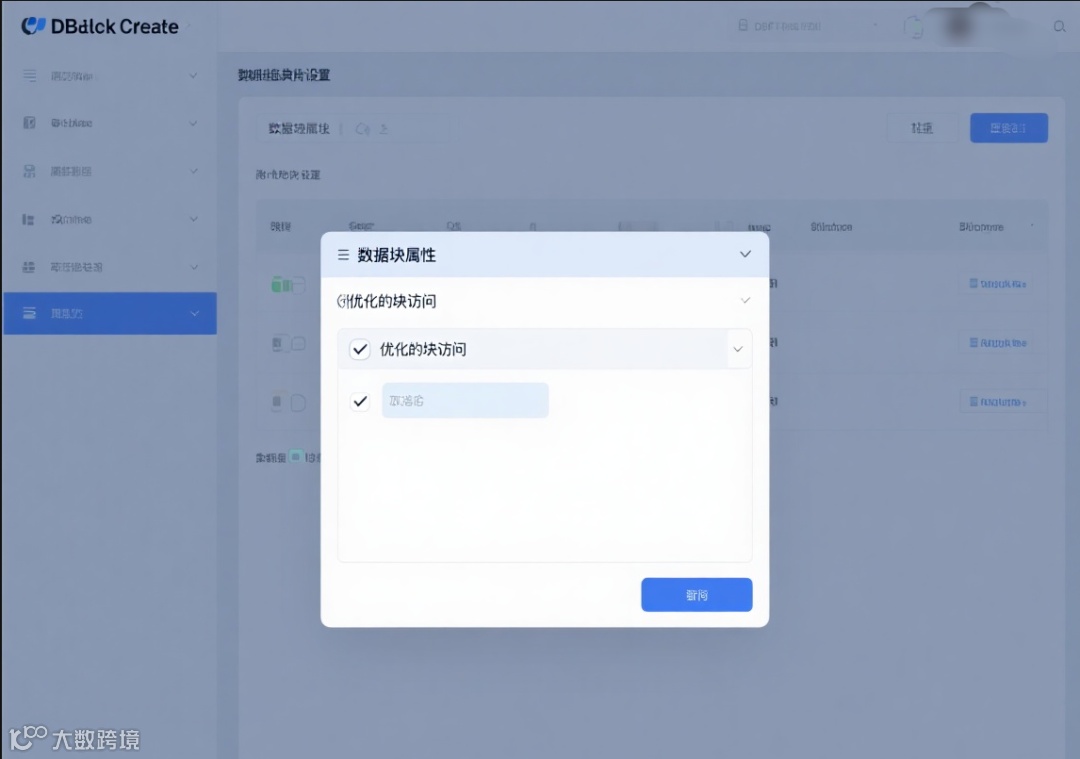

DB 块属性设置：在 "属性"→"常规" 中取消勾选： ❌ 优化的块访问（必须禁用，否则 WinCC 无法绝对寻址）

三、WinCC 端配置步骤

3.1 驱动程序安装

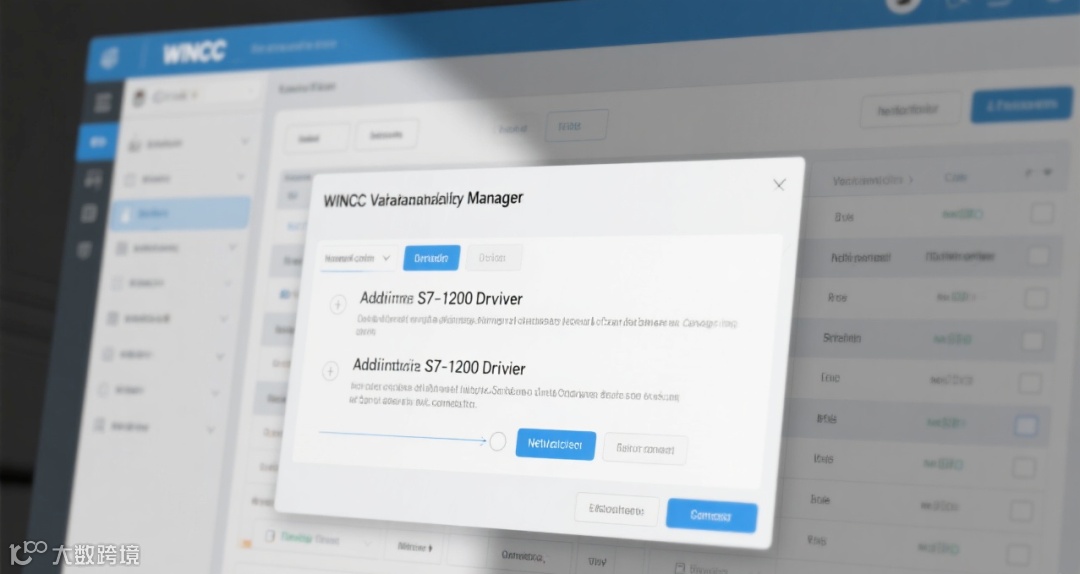

打开 WinCC 项目→"变量管理"→右键 "添加新驱动"
选择 "SIMATIC S7-1200, S7-1500 Channel" 驱动
在 OMS + 目录下新建连接，命名为 "S7-1200_Connection"

3.2 连接参数配置

参数项	设置值	说明
IP 地址	192.168.1.189	与 PLC 保持一致
访问点	CP-TCPIP	在 PG/PC 接口中预先配置
产品系列	S7 1200	选择对应 PLC 型号
机架号	0	S7-1200 固定为 0
插槽号	1	S7-1200 固定为 1

3.3 变量创建

在 WinCC 中创建以下变量：

变量名	数据类型	地址格式	对应 PLC 变量
Motor_Start	BOOL	DB1,DBX0.0	DB1.DBX0.0
Motor_Stop	BOOL	DB1,DBX0.1	DB1.DBX0.1
Motor_Running	BOOL	DB1,DBX1.0	DB1.DBX1.0
Speed_Setpoint	INT	DB1,DBW2	DB1.DBW2
Speed_Actual	INT	DB1,DBW4	DB1.DBW4

四、通讯测试与验证

4.1 物理连接测试

使用 ping 命令验证网络连通性：
cmd

ping 192.168.1.189 -t

确保丢包率为 0%

4.2 变量通讯测试

在 WinCC 中创建测试画面，添加：

按钮控件（关联 Motor_Start/Motor_Stop）
指示灯控件（关联 Motor_Running）
I/O 域（显示 Speed_Setpoint 和 Speed_Actual）

激活 WinCC 运行系统，操作按钮观察：
✅ 按下 Start 按钮，PLC 的 Running 信号应置位
✅ 修改 Setpoint 值，PLC 应能接收并返回 ActualValue

五、常见问题解决

5.1 通讯失败排查流程

检查 IP 配置
：确保 PC 与 PLC 在同一网段（如 192.168.1.x）
验证 PUT/GET 权限
：在 PLC 属性中确认已勾选远程访问权限
检查 DB 块属性
：必须禁用 "优化的块访问"
PG/PC 接口设置
：在控制面板中选择正确的网卡（TCP/IP-> 本地网卡）

5.2 证书问题处理（V4.5 + 固件）

若 PLC 固件≥V4.5 且 WinCC≥V7.5 SP2：

从 TIA Portal 导出 PLC 证书（.pem 格式）
在 WinCC 项目中导入证书：变量管理→连接→"AS 符号"→导入证书
重启 WinCC Runtime 服务

六、程序示例代码

6.1 PLC 端 SCL 程序（OB1）

scala

// 主循环组织块IF "DB1".Start AND NOT "DB1".Stop THEN "DB1".Running := TRUE; "DB1".ActualValue :="DB1".Setpoint;// 模拟速度跟踪 "DB1".Fault := FALSE; ELSIF "DB1".Stop THEN "DB1".Running := FALSE; END_IF; // 故障检测 IF "DB1".Setpoint >3000 THEN "DB1".Fault := TRUE; "DB1".Running := FALSE; END_IF;
