记得我初学这个概念时，也曾被教科书上的定义困扰，觉得它们不够直观。大多数教材都以“禁带宽度”或电阻率作为划分导体、半导体和绝缘体的标准。我们不妨先看几本经典著作中的定义：
《Solid State Physics Essential Concepts》（David W. Snoke）
绝缘体："An insulator is a material with a full valence band and empty conduction band, with an energy gap of the order of 3 eV or greater. ... Totally filled bands and totally empty bands do not contribute to current conduction."（绝缘体是具有满的价带和空的导带的材料，其能隙约为3 eV或更大。... 完全填满的能带和完全空的能带均不参与导电。）（第1章，1.4节）
半导体："A semiconductor is a material that has a band gap from around 0.3 eV to 3 eV. ... The gap energy is large compared to k_B T at room temperature (about 0.026 eV), so that no current flows at room temperature in pure materials."
（半导体是带隙约为0.3 eV至3 eV的材料。... 其带隙能量远大于室温下的热能k_B T（约0.026 eV），因此在纯净材料中室温下无电流流动。）（第1章，1.4节）导体/金属："A true metal, or conductor, will always conduct electricity, because it has bands that are only partially filled with electrons even in the ground state."
（真正的金属或导体总是导电，因为其能带即使在基态下也仅部分填充电子。）（第1章，1.4节）
《现代集成电路半导体器件（胡正明）第3版》
绝缘体：“能带图类似于半导体，只是其带隙较大（约 4 eV 或更大），例如 SiO₂ 的带隙约为 9 eV。热能或电场无法激发电子跃迁，因此无自由载流子。”（第1章，1.1节）
半导体：“带隙在 1 eV 附近（如硅 1.12 eV，砷化镓 1.42 eV）。热能可使部分价带电子跃入导带，形成电子-空穴对，从而导电。”（第1章，1.1节）
导体/金属：“导带与价带部分重叠，无带隙。微小电场即可使电子自由运动。”（第1章，1.1节）
《半导体物理学（第七版）》
绝缘体：“带隙很大（如金刚石约 5.47 eV），导带空、价带满。室温下极少电子被激发至导带，电阻率高。”（第1章，1.4节）
半导体：“带隙较小（如硅 1.12 eV，锗 0.67 eV）。热能可激发电子到导带，形成导电的电子和空穴。”（第1章，1.4节）
导体/金属：“无带隙或能带重叠（如 Zn、Pb），存在部分填充的能带。外加电场即可引起电子定向运动。”（第1章，1.4节）
《半导体物理与器件（尼曼第四版）》
绝缘体：“带隙大（如钻石 5.47 eV），室温下导带几乎无电子。其电阻率极大，电导率极小。”（第4章，4.1节）
半导体：“带隙约 1 eV（如 Si 1.12 eV，GaAs 1.43 eV）。室温下热能可产生电子-空穴对，实现导电。”（第4章，4.1节）
导体/金属：“导带部分填充，电子可自由运动（如 Be 的 p 轨道未填满）。导带中存在未占据态，电子跃迁无需克服带隙。”（第4章，4.1节）
此外，从电阻率的角度看，《半导体物理讲义（蒋玉龙）》补充道："半导体的电阻率介于导体和绝缘体之间，大约为10⁻⁴ ~ 10⁹ Ω·cm。"
然而，随着科技发展，曾经被视为绝缘体典型的金刚石，如今也被称为“终极半导体”。这促使我们重新思考：到底应该如何定义半导体？
要理解这一点，我们不妨回归本质：当我们说一个物体“能否导电”，实际上是在问电流能否通过它。
什么是电流？
从根本上说，电流就是电荷的定向移动。可以把它想象成一条河流：水流是水分子的集体定向运动，而电流则是载流子——即承载电流的粒子（如电子或空穴）——的集体定向运动。
电流的产生需要两个基本条件：
有可以自由移动的载流子，例如金属中的自由电子，或盐水中的离子；
有“力”推动它们定向移动，这个“力”就是电场，通常由电压差产生。
微观理解：漂移运动
图1 “电流与漂移”示意图
在没有电压时，金属中的自由电子像一群无头苍蝇，在晶格间高速随机热运动，但宏观上没有净流动，因此没有电流。
一旦施加电压，产生电场，电子就会在热运动的基础上，额外获得一个逆电场方向的、缓慢的平均速度，称为漂移速度（约每秒零点几毫米）。
这里有个关键点：虽然单个电子的漂移极慢，但电场以接近光速传播。按下开关的瞬间，电场几乎立刻传遍整个电路，使所有自由电子同时开始漂移。这就是为什么电灯会“立刻”亮起，而无需等待电子从开关“跑”到灯泡。
那么，什么时候能导电？什么时候不能？
答案很直接：
能导电：当物质内部存在足够多的、可以自由移动的载流子，并且施加了电场（电压）；
不能导电：材料内部几乎没有可自由移动的载流子。
那么问题来了：为什么有的物质有自由载流子，有的却没有？这就引出了最核心的理论——能带理论。

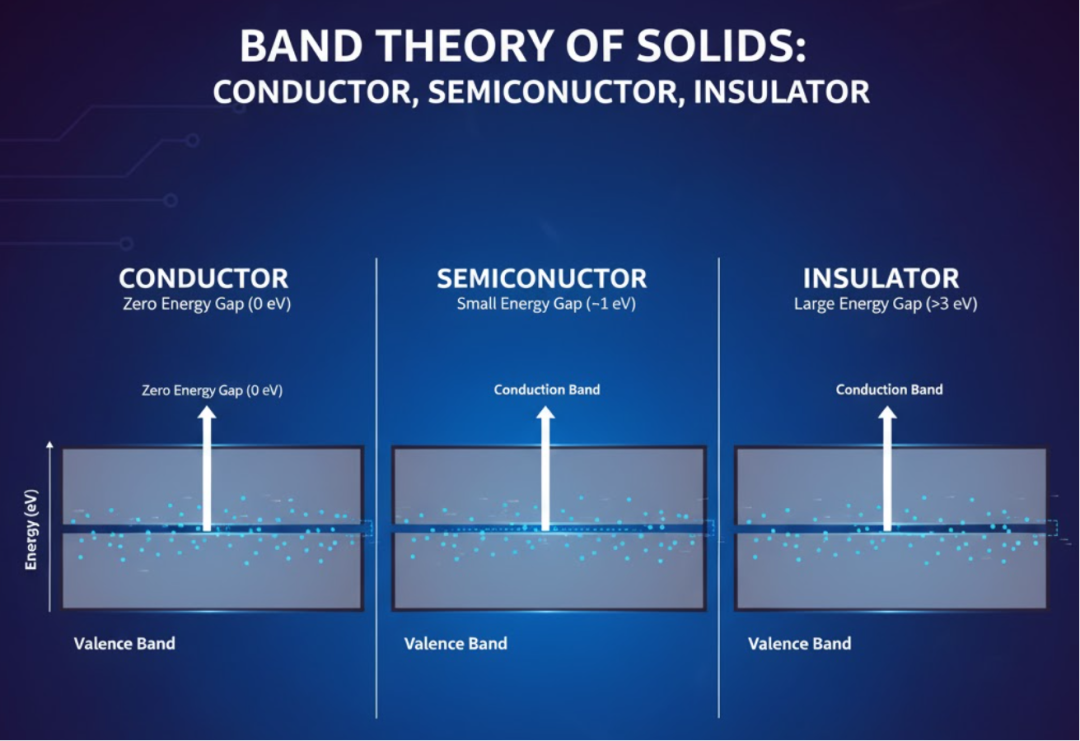

核心区别：导体、绝缘体与半导体的能带理论
在固体材料中，原子的电子轨道相互作用，形成一片片能量连续的区域，称为能带。我们主要关注两个能带：
价带：被电子填满的能量较低区域。这里的电子被束缚在原子周围，不能自由移动；
导带：位于价带之上、能量更高的区域。
禁带：就是连接这两层楼的“楼梯”。导体的楼梯不存在或高度为零；绝缘体的楼梯又高又陡（>3 eV），没人爬得上去；半导体的楼梯比较矮（~1 eV），总有一些精力旺盛的人能蹦上去。
只有进入导带的电子才能摆脱束缚，成为自由电子，在电场作用下形成电流。可以比作一栋大楼的“住户层”（价带，住满了人）和“公共活动层”（导带，空着）。只有跑到“公共活动层”的人才能自由移动。
导体、半导体和绝缘体的根本区别，就取决于价带与导带之间的关系：
🔹 导体
特征：价带与导带重叠，或价带未被电子填满；
导电原理：导带与价带之间没有“禁带”，价带电子可“零成本”进入导带，成为自由电子。因此，导体内部天生存在大量自由电子，一旦施加电压，立即形成强大电流；
例子：铜、铁、铝、银、金。
🔹 绝缘体
特征：价带与导带之间存在很宽的禁带；
导电原理：价带被电子完全填满，导带为空。禁带宽度大（通常 > 3 eV），在常温常压下，价带电子无法获得足够能量跃迁至导带，因此几乎不导电；
例子：橡胶、玻璃、陶瓷、干燥的木头、纯净水。
🔹 半导体——与绝缘体相似的能带结构
特征：结构与绝缘体类似，但其禁带宽度（Band Gap）要窄得多。
导电原理：
在绝对零度（0 K）：半导体和绝缘体一样。价带是满的，导带是空的，禁带无法跨越，不导电。
在室温下：情况变了！由于禁带很窄，室温下的热能（振动）就足以让一小部分价带电子获得能量，“跳”到导带中，成为自由电子。
空穴（Hole）的诞生：电子跳走后，会在价带中留下一个“空位”。这个空位带正电，被称为空穴。价带中其他电子可以“填”上这个空位，导致这个“空位”看起来像在移动。好比停车场里，唯一的一个空位。当旁边的车挪进这个空位时，空位就“移动”到了旁边。宏观上看，这个“空位”（空穴）就像是一个带正电的粒子在移动。
-
双重导电：当施加电压时，半导体中同时有两种载流子在运动：
例子：硅（Si）、锗（Ge）、以及砷化镓（GaAs）等。
典型的半导体（如硅、锗，乃至金刚石）通常是高度有序的晶体，原子排列规则。这种完美的结构为我们通过‘掺杂’等手段，精确控制其导电行为提供了可能；
- 而许多典型的绝缘体（如橡胶、玻璃）往往是非晶态，内部结构无序。这种无序性使得我们难以对它们的导电性能进行有效和精确的调控。
正是这种结构上的有序性，使半导体具备了从“绝缘”变为“导电”的潜力。而实现这一转变最常见的手段，就是掺杂。

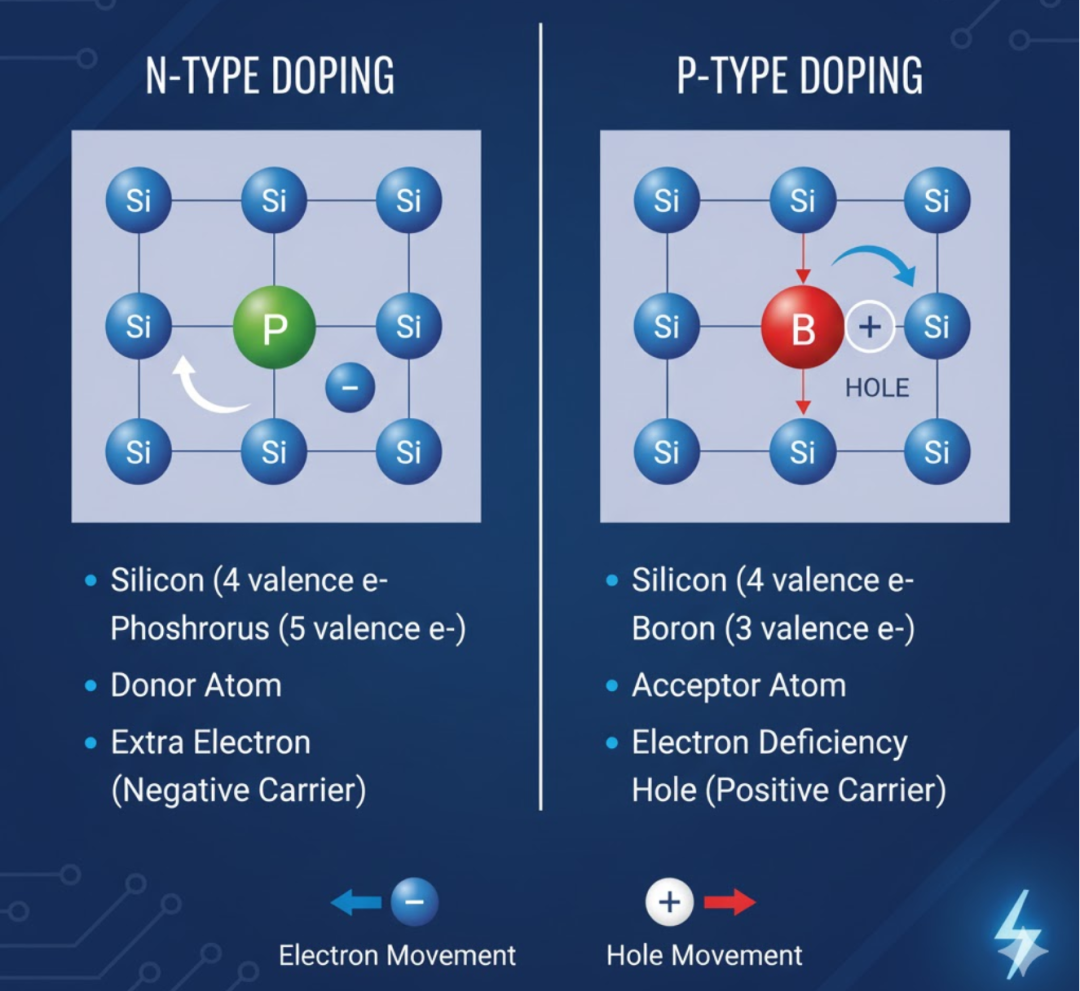

掺杂：半导体的“化学开关”
掺杂是通过化学方式在纯净半导体（如硅）中有控制地引入杂质：
N 型掺杂：掺入五价元素（如磷）。磷比硅多一个外层电子，这个“多余”的电子在室温下容易挣脱束缚，成为导带中的自由电子，形成电子型导电；
P 型掺杂：掺入三价元素（如硼）。硼比硅少一个电子，会在晶格中留下“空位”，即空穴。价带电子容易填入空穴，从而在价带中形成可移动的空穴流，实现空穴型导电。
图三 掺杂示意图
结果：在不依赖热激发的情况下，人为制造出大量多数载流子，显著提升导电能力。
应用：掺杂是所有现代电子学的基础，用于制造 PN 结、晶体管等核心元件。
结语
半导体之所以独特，就在于它的可控性：它就像一位技艺超群的演员，既能扮演绝缘体的角色，也能瞬间化身为导体。而人类，则凭借掺杂、电场等‘导演’手法，在微观世界里指挥着这场电子交响乐。
这正是半导体能够成为信息时代基石的真正原因——它不仅仅是介于‘导’与‘不导’之间的材料，更是人类智慧驾驭微观世界的完美体现。
