夹具与治具：Jig与Fixture的区别及应用解析

厘清工业制造中常见的Jig与Fixture概念混淆问题

在制造业中，常提到“jig & fixture”，中文多称“夹治具”或“工装夹具”，但二者具体区别鲜有人能清晰说明[k]。

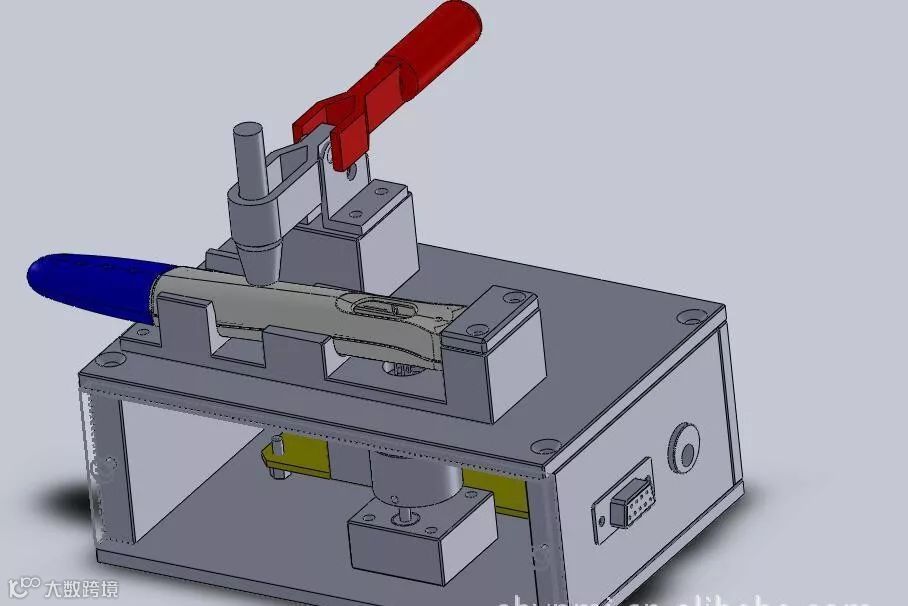

从功能本质区分，fixture的核心作用是固定（fix），即在加工过程中防止零件因受力而移动，通常配备夹紧装置，如带手柄的快速夹，其重点在于限制工件自由度[k]。

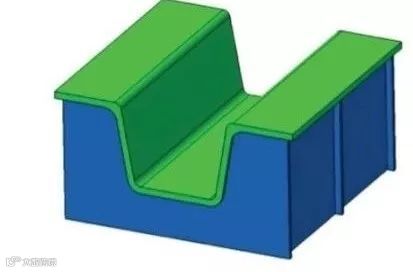

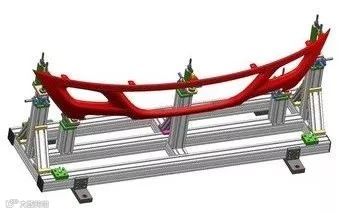

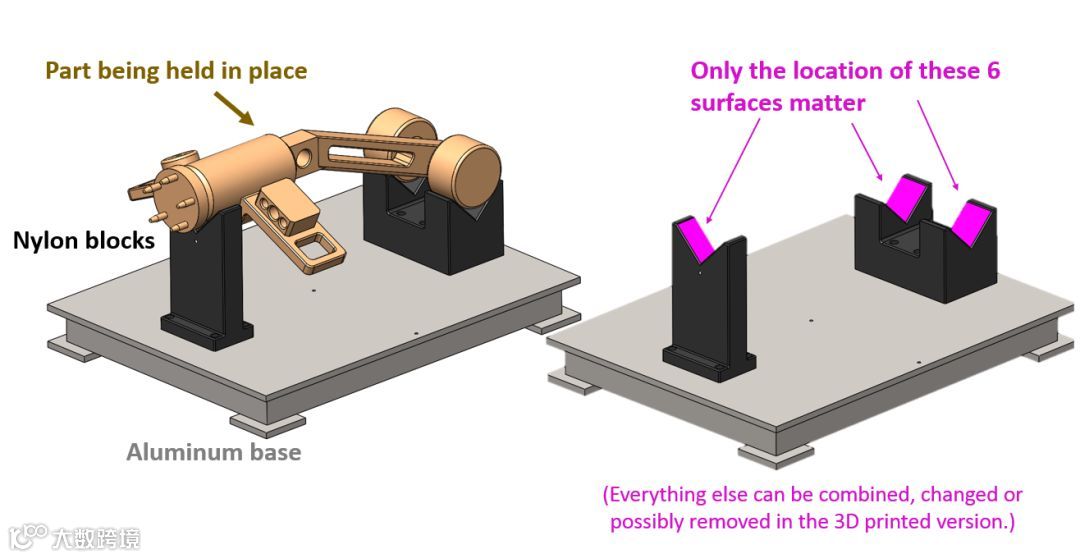

jig则主要用于定位与导向，通过仿形、导向孔、V型座、定位销等结构确保每个零件放置位置一致，从而保证加工精度[k]。

jig不一定具备夹紧功能，适用于镭雕、焊接、喷涂、测试等无需承受外力但需精确定位的工序，此类装置应称为jig而非fixture[k]。

部分香港企业习惯将此类非夹紧装置统称为tooling，但更准确的术语应为jig[k]。

凡是为提升操作准确性或便利性的工具，均可归为jig范畴，测试用装置多称testing jig，因其强调定位精度且常无需夹紧[k]。

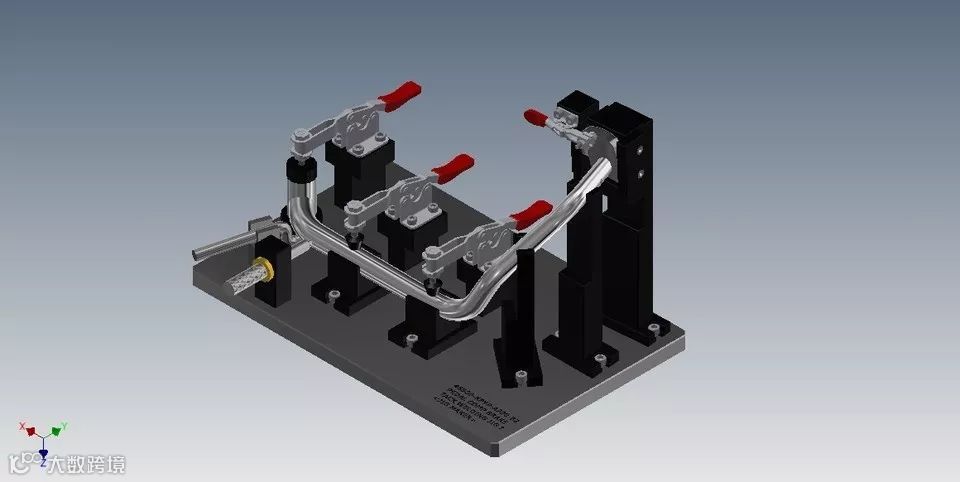

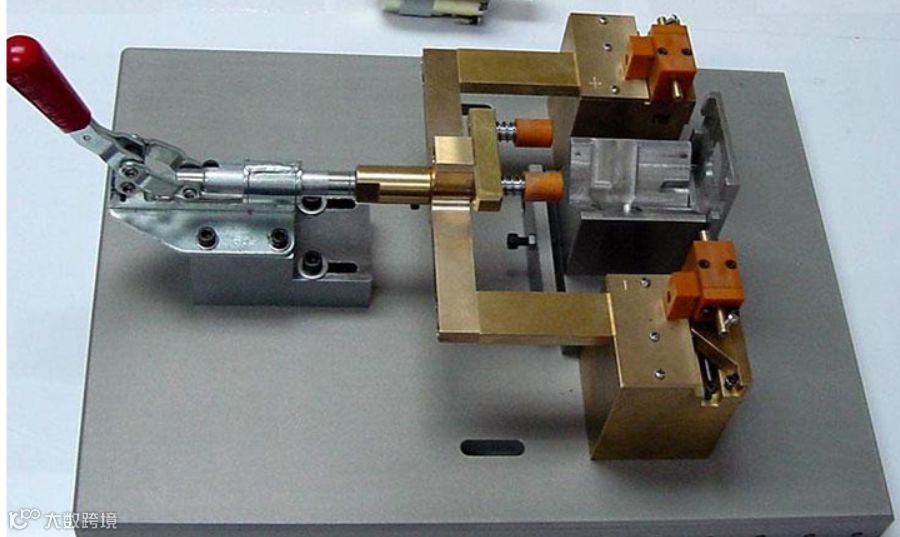

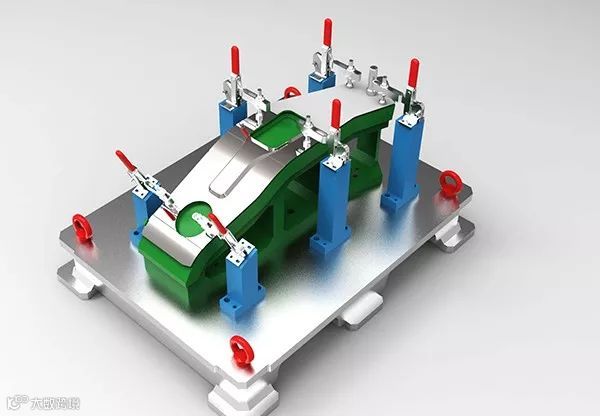

实际应用中，兼具定位与夹紧功能的装置极为普遍，因此常统称为jig & fixture[k]。

关于中文术语“夹具”与“治具”的使用混乱现象：中国大陆企业普遍将jig和fixture统称为“夹具”，夹具设计涵盖两者功能[k]。

台湾背景企业多沿用“治具”一词指代jig与fixture，该术语源自日语，日本企业亦广泛使用[k]。

部分企业则将fixture称为“夹具”，jig称为“治具”；更有甚者，将二者统称为“模具”，此为不准确用法[k]。

由于企业背景多样，术语定义不一，不宜仅凭单一中文词汇界定jig与fixture的技术内涵[k]。
