《A-Line》软件使用说明书
第2节 《A-Line》
第8章 系统参数设置
✻《系统参数设置》一章介绍了系统参数的设置方法。
8.1. 配置文件的保存和加载
要打开配置文件，请在主菜单中选择“文件” - “打开设置”命令。此后会出现“打开文件”对话框，您需要在其中选择配置文件并点击“打开”按钮。
要保存配置文件，请使用主菜单中的“文件 - 保存设置”命令。如果指定名称的文件已经存在，系统会询问是否覆盖该文件。点击“是”按钮，设置将保存到指定文件中。选择“否”按钮，系统将弹出“保存文件”对话框，您需要在其中指定新的文件名并点击“保存”按钮。如果指定名称的文件不存在，则会创建该文件；否则，系统会要求您确认是否覆盖所选文件。
可以将新测量的设置（如时间参数、保存参数、预过滤器参数、一般信息）和后处理窗口的设置保存到配置文件中。要保存这些设置，请使用主菜单中的“文件 - 保存设置”命令；要调用已保存的设置，请使用“文件 - 打开设置”命令。
8.2. 通道配置的创建
对于 DDM - 1、DDM - 2、PCI - N、PCI - 8 和 PCI - 8E 类型的系统，程序中实现了一个配置生成器，可用于任意数量的通道及其线路分配。因此，可以在不连接所需数量的模块的情况下，或者在未配备 A - Line 硬件的计算机上创建所需的系统配置，还可以将其保存为 .CFG 文件，以便在数据采集或处理模式下进一步使用。
要创建通道配置，请在主菜单中选择“文件” – “创建设置”命令。此后将出现“创建系统配置”对话框。

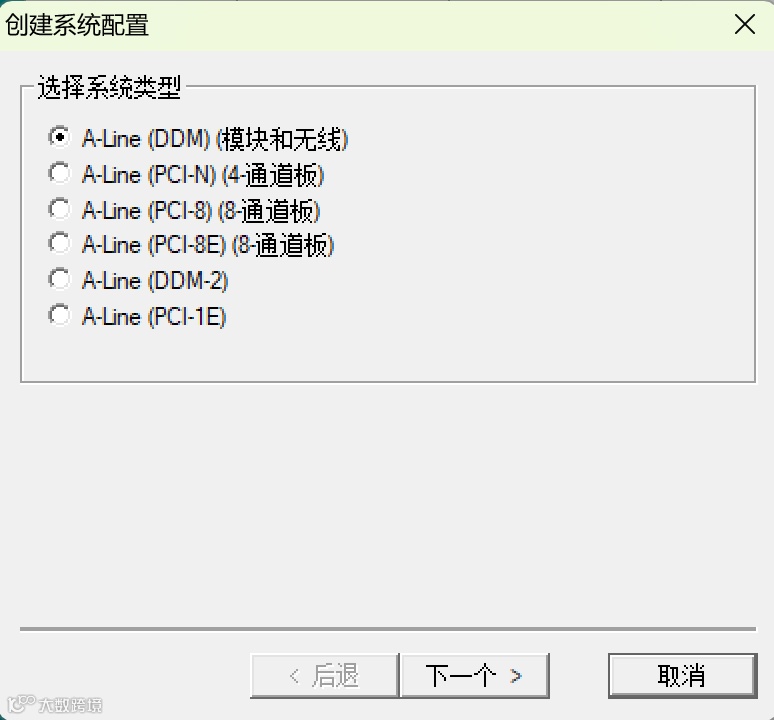

图 8.1. 综合系统配置创建对话框
在打开的对话框中，在“选择套件类型”组中，激活与所需系统类型对应的开关。然后，点击“下一步”按钮，转到“创建套件配置”对话框的第 2 页。
在第2页为所选系统类型指定所需的行数（DDM - 1）/板卡（PCI - N、PCI - 8、PCI - 8E）和模块（DDM - 1、DDM - 2）/通道（PCI - N、PCI - 8、PCI - 8E）数量。在“为 A - Line DDM - 1 和 DDM - 2 型系统创建配置文件”部分介绍了与创建 DDM - 1 和 DDM - 2 型系统综合体配置对话框第2页的操作；对于 PCIN、PCI - 8 和 PCI - 8E 型系统，在“为 ALine PCI - N、PCI - 8 和 PCI - 8E 型系统创建配置文件”部分后面介绍相关操作。在第2页设置参数后，点击“完成”按钮，随后将出现“设备配置文件设置”对话框，相关操作在“设备配置文件设置”部分后面介绍。
为 A-Line DDM-1 和 DDM-2 类型系统创建配置文件
打开“创建配置”对话框，选择“A-Line (DDM)（模块化和无线信道）”开关或“A-Line (DDM - 2)”开关，然后点击“下一个”按钮，将打开“创建系统配置”对话框的第 2 页。

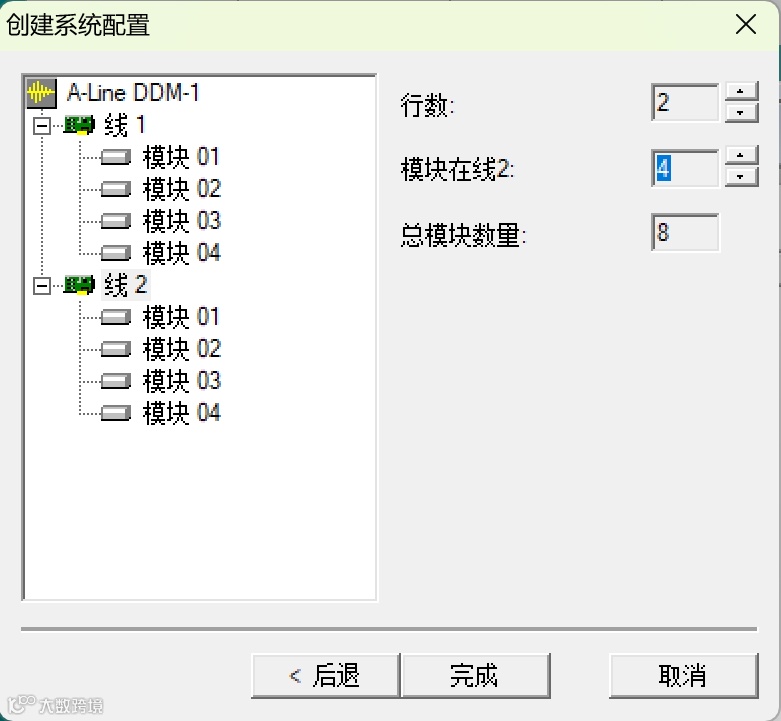

图8.2. 为DDM - 1类系统创建综合体配置的对话框，第2页
对于 DDM - 1 类系统，在打开的第 2 页上应设置系统中所需的行数以及每行上的模块数量。程序中允许以不同的顺序输入参数：
◇ 在第2页设置参数（第一种方法——从列表中任意选择一条线路，并为其设置模块数量）：
• 设置所需的线路数量——通过点击“行数”按钮；
• 在已设置的线路列表中，将光标移至所需线路上，然后单击鼠标左键进行选择；
• 设置所选线路上的模块数量——通过点击“模块在线”按钮；
• 对于从列表中选择的任何后续线路，重复输入所需模块数量的步骤；
• 所有线路上的模块总数——显示在“总模块数量”字段中。
◇ 在第2页设置参数（第二种方法——依次选择线路并同时设置每条线路上的模块数量）：
• 切换到第2页时，默认设置并激活了线路1；
• 设置线路1上的模块数量 - 使用“模块在线”按钮；
• 激活下一条线路（线路2） - 使用“行数”按钮输入数字2，然后在已设置的线路列表中将光标移至该线路编号（线路2）处，单击鼠标左键选中；
• 设置下一条线路（线路2）上的模块数量 - 为此，使用“模块在线”按钮输入模块数量；
• 继续依次输入线路（第3条线路、第4条线路等），同时为每条线路设置所需的模块数量；
• 所有线路上的模块总数显示在“总模块数量”字段中。对于DDM - 2类型的系统，在打开的第2页上，应为每条线路设置所需的模块数量。
◇ 在指定线路列表中，将光标移至所需线路，然后单击鼠标左键进行选择；
◇ 设置所选线路上的模块数量——模块在线N的按钮；
◇ 对于从列表中选择的任何后续线路，请重复输入所需模块数量的步骤；
◇ 所有线路上的模块总数——显示在“总模块数量”字段中。

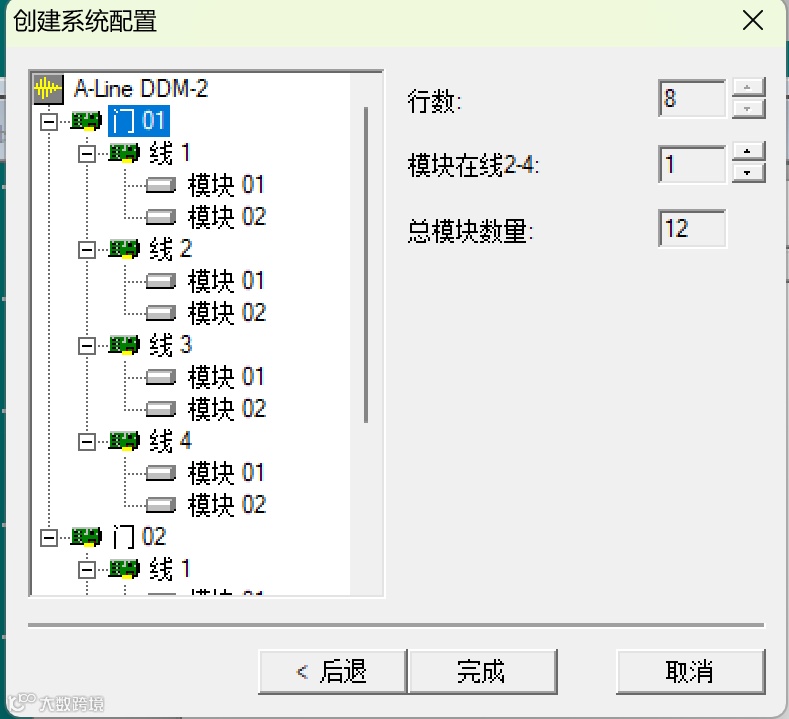

图8.3. 创建DDM - 2型系统综合体配置对话框，第2页
设置参数（行数和每行的模块数）后，点击“完成”按钮；若要返回第 1 页，点击“后退”按钮；若要不保存已输入的参数并退出对话框，点击“取消”按钮。点击“完成”按钮将打开“设备配置文件设置”对话框，关于该对话框的操作说明见后面“设备配置文件设置”部分。
为 A-Line PCI-N、PCI-8 和 PCI-8E 类型系统创建配置文件
打开“创建系统配置”对话框第 1 页，选择任意一个单选按钮“A-Line (PCI - N)（每板 4 通道）”、“A-Line (PCI - 8)（每板 8 通道）”、“A-Line (PCI - 8E)（每板 8 通道）”，然后点击“下一步”按钮，将打开所选系统的“创建系统配置”对话框第 2 页。
将出现“创建系统配置”窗口，该窗口打开在第 2 页：

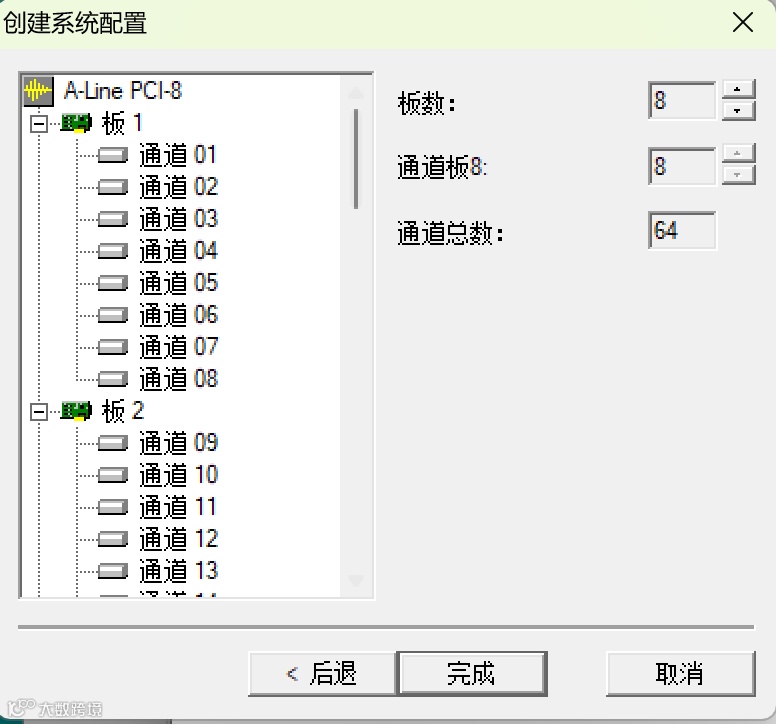

图 8.4. 创建综合体配置对话框，第 2 页
在打开的第2页上，对于特定类型的系统，只需指定系统中所需的板卡数量。每块板卡的通道数是固定的，会自动设置。对于A-Line (PCI-N) 类型的系统，通道数为4个；对于A-Line (PCI-8) 和A-Line (PCI-8E) 类型的系统，通道数为8个。
◇ 设置所需的板数量 - 点击板数按钮；
◇ 每张板上的通道数量是固定的，并根据系统类型自动设置 - 点击通道板按钮；
◇ 所有线路上的通道总数 - 显示在“通道总数”字段中。
设置参数（板卡数量）后，点击“完成”按钮；若要返回第 1 页，点击“返后退”按钮；若要不保存已输入的参数并退出对话框，点击“取消”按钮。点击“完成”按钮将打开“设备配置文件设置”对话框，有关该对话框的操作说明见后面的“设备配置文件设置”部分。
设备配置文件设置
程序中提供了设置多个可快速切换的硬件设置集（即硬件配置文件）的功能。若要设置新的配置文件，以及修改或删除之前创建的配置文件，应使用“硬件配置文件设置”对话框。该对话框可通过主菜单中的“设置 - 硬件配置文件”命令调用，也可在“创建系统配置”对话框中点击“完成”按钮调用，有关该对话框的操作说明见前面“创建通道配置”部分。执行上述任一命令后，将弹出“硬件配置文件设置”对话框。

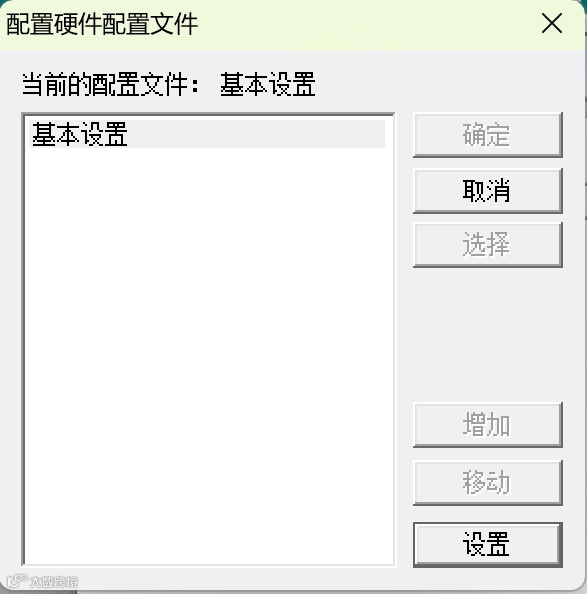

图 8.5. 设备配置文件设置对话框
在弹出的对话框中包含设备配置文件列表以及用于管理配置文件的命令。
◇ 在对话框字段中显示了设备配置文件列表，其中至少包含一个当前活动的配置文件。配置文件的总数不受限制。
◇ 要使用设备配置文件并更改其参数，可使用以下命令：
• 要添加新配置文件，请在列表中选择所需配置文件的名称，然后用鼠标左键激活它，接着点击“增加”按钮，之后在“设备配置文件设置”对话框的字段中会出现一个活动行，其中包含程序默认分配的新配置文件名称，且可将其替换为其他任何名称；
• 要使用列表中的任何配置文件，首先使其成为当前配置文件，用鼠标左键选中包含所需配置文件名称的行，然后点击“选择”按钮；
• 若要更改列表中任意配置文件的参数，请先将其设为当前配置文件（使用鼠标左键并点击“选择”），然后点击“设置”按钮。在随后打开的“通道参数”对话框（该对话框的使用说明见后面“通道主要参数设置”部分）中进行必要的参数更改，然后点击“确定”按钮；若要返回“设备配置文件设置”对话框，请点击“取消”按钮。
• 若要从列表中删除某个配置文件，请在对话框的字段中选中它，然后点击“删除”按钮。
◇ 需注意，在处理配置文件列表时，只能使用标准的行选择程序（可通过鼠标操作，也可使用键盘相应的组合键）来添加、修改或删除一个配置文件。
创建并配置好设备配置文件后，请点击“确定”按钮；若要取消操作，请点击“取消”按钮。
8.3. 通道参数设置
一般信息
要在主菜单中设置通道参数，有以下命令：
✧ 设置 – 通道参数；
✧ 设置 – OSC 参数；
✧ 设置 – 时间参数；
✧ 设置 – 校准器参数；
✧ 设置 – 参数输入。
设置命令——通道参数和设置——示波器参数也可通过图形菜单按钮进行重复操作。选择这些命令之一后，将弹出“通道参数”对话框，该对话框会打开到相应页面，即主页面、示波器页面、时间页面、校准器页面或参数输入页面。
通道参数对话框功能多样。它用于选择通道，并设置声发射信号记录的主要参数和临时参数（分别对应“主要”和“临时”页面）、示波器通道参数（“示波器”页面）、校准器参数（“校准器”页面）以及参数输入参数（“参数输入”页面）。
每一页的数据都在预览窗口中以行的形式呈现，并标明相应的行号和通道号。如果打开的窗口包含滚动条，这意味着并非所有数据都能显示在其可见部分，如有必要，应使用滚动条来选择所需的数据。
数据处理从选择行（块或单独的行）开始。为此，应将鼠标指针移至所需行并按下鼠标按钮。选择块时，请使用 Shift 键，按住该键，按照上述方法选择块中的第一行和最后一行数据。要选择单独的行，请使用 Ctrl 键和鼠标光标，每次都应将鼠标光标移至所需行，然后按下鼠标左键。
选中行后，通道参数数据将显示在对话框的相应元素中。选中数据块或单独的行时，如果所有通道的参数值相同，这些参数值也将显示在窗口元素中。否则，参数值将为空。需要注意的是，并非每次选中行（数据块或单独的行）并在窗口元素中显示参数值后，窗口元素本身都会被激活（可用于数据修正）。
在文件只读模式下，无法对对话框页面上的数据进行校正，但与结果显示相关的某些参数（例如，通道颜色选择）除外。此操作仅在数据采集准备模式和线路通电后的数据采集模式下可用。线路通电在首次调用“新测量参数”对话框（“管理 - 新测量”命令）且操作员确认“向线路供电”命令后进行。
在向线路供电并选定数据（行、块或单独的行）后，位于对话框底部的所有元素（列表、输入框、按钮）将变为可用状态，此时即可对参数进行调整。为此，应在对话框的相应元素中设置某个参数的所需值，之后该值将被赋给选定行中所有相同的参数。
使用按钮更改选定行中的数据会使这些数据的值在指定范围内增大或减小。当使用按钮更改具有不同参数值的块（选定行）中的数据时，操作方式如下：增大操作从块（选定行）中参数的最小值开始，而减小操作则从最大值开始。
在输入字段中进行调整时，如果数据输入错误，可能会恢复参数的初始值。为此，需要清空输入字段（<Del> 键或 <Backspace> 键），之后在数据查看窗口中，所选数据的该参数将显示初始值。如果在输入参数的新值后，鼠标光标移至对话框的其他任意元素上，那么该值要么会赋给所选数据的相应参数（如果输入的参数值在允许范围内），要么会出现“输入错误”窗口（如果超出了允许的取值范围）。
若要同时为所有通道设置参数，可使用每页都有的“全选”按钮。然后设置需要分配给所有通道的参数值。
要切换到对话框的其他页面，请将鼠标指针移至相应选项卡并点击鼠标左键（或使用组合键 <Ctrl + Tab>）。切换到其他页面时，所选频道（多个频道）将保持选中状态。
在所有页面设置好参数后，点击“确定”按钮。若要取消设置，请点击“取消”按钮。需要注意的是，点击“取消”按钮将取消所有页面上的更改。
设置通道的主要参数
要设置通道的主要参数，应选择主菜单中的“设置” - “通道参数”命令，或点击工具栏上的
按钮。之后会弹出“通道参数”对话框，该对话框默认打开“主要设置”页面。

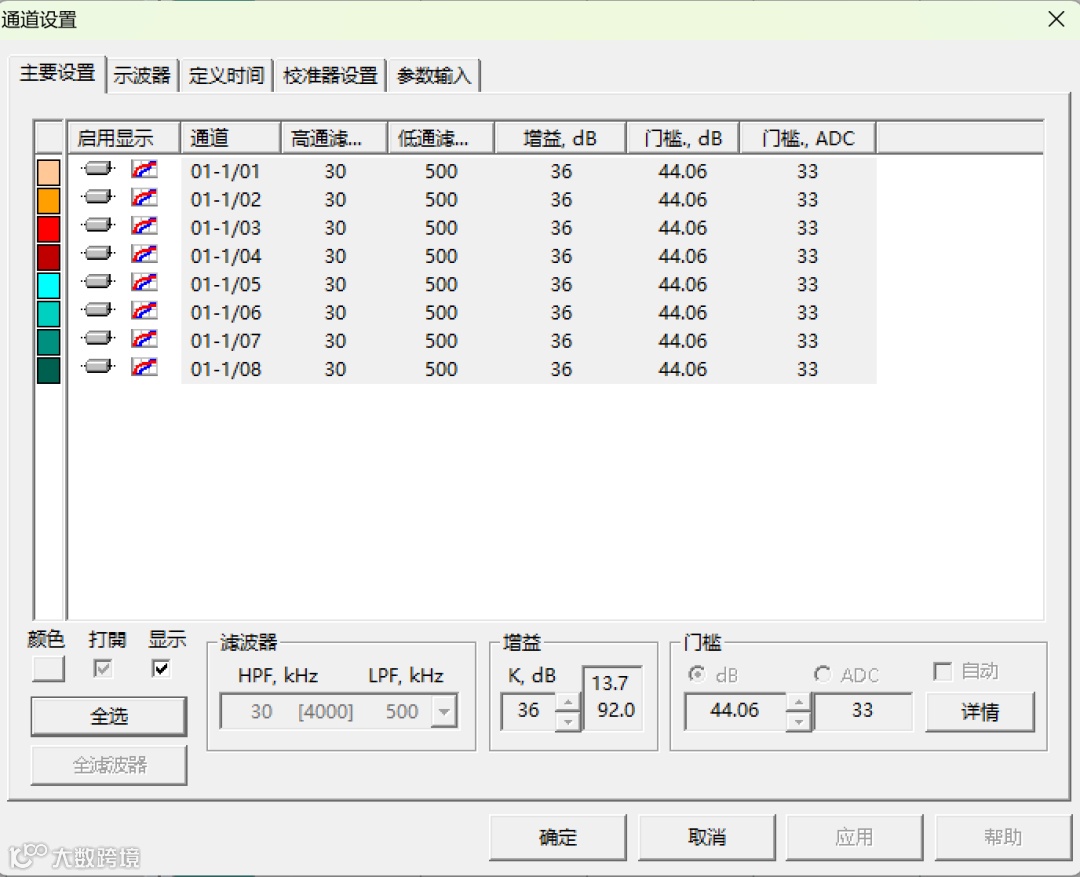

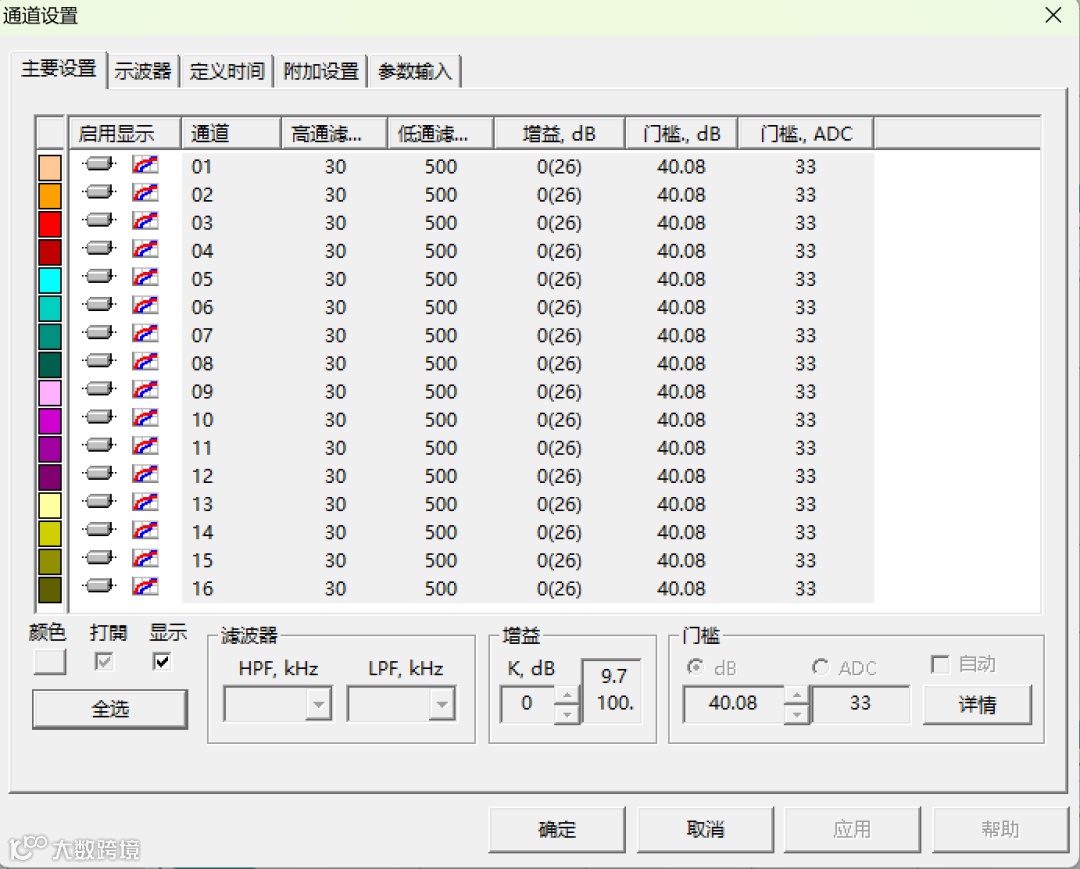

图 8.6. “A-Line DDM-1” 系统的 “通道参数” 对话框，“主界面” 页面
图 8.7. “A-Line PCI”和“A-Line DS”系列的通道参数对话框，主页面
图 8.8. “A-Line DDM-2” 系列综合体的 “通道参数” 对话框，“主要” 页面
在该页面上设置通道的主要参数。
✍不同类型综合体的主要参数设置在频率滤波器设置和放大系数方面存在差异。
◇ 分别通过“开启”和“显示”开关开启/关闭通道以及显示这些通道的数据。
◇ 在为“A-Line DDM-1”型综合体以及“A-Line PCI”、“A-Line DDM-2”和“A-Line DS”型综合体设置滤波器（高通滤波器和低通滤波器）参数时存在差异。
• 对于“A-Line DDM-1”型高频滤波器（HPF）和低频滤波器（LPF）组合，在“滤波器”组的相应列表中选择高频（kHz）和低频（kHz）；
• 对于“A-Line PCI”、“A-Line DDM-2”和“A-Line DS”型组合，在“滤波器”组的高频（kHz）低频（kHz）列表中选择可能的带通滤波器选项。与滤波器对应的ADC采样频率在滤波器名称的中间部分以方括号或三角括号表示。
• 对于“A-Line DDM-2”型综合体，还实现了为所有通道统一加载外部数字滤波器的功能。为此，应按下“给所有通道加载滤波器”按钮，打开“滤波器加载管理器”对话框，在其中选择所需的外部滤波器以立即加载。建议在系统初始设置过程中、开始数据采集之前进行此操作，以便后续无限制地使用所有已加载的滤波器，并避免花费时间进行加载。

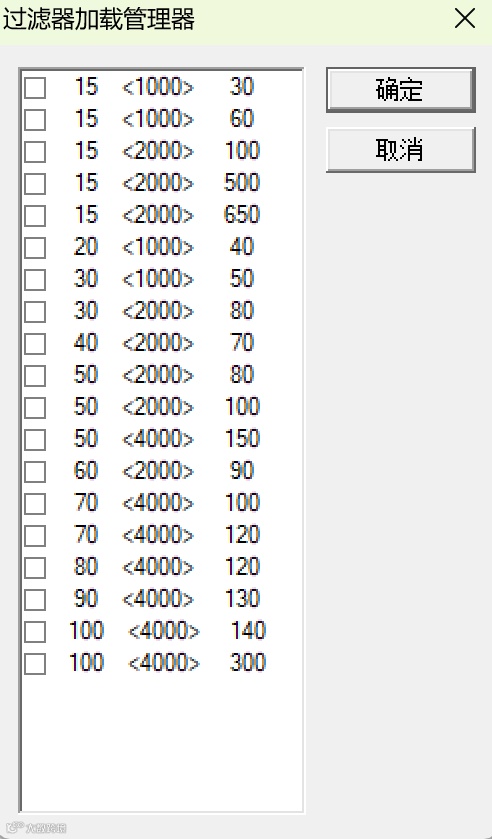

图 8.9. 过滤器下载管理器对话框
✍在“A-Line DDM-1”型套件中，选择高频和低频频率时，必须考虑到低频频率值至少应是高频频率值的两倍。若不满足此条件，程序会自动更改频率值。
✍在“A-Line DDM-2”型综合体中，滤波器分为模块内存中预加载的滤波器（在列表中，采样频率周围显示为方括号）和写入 alnf 文件的外部滤波器（在列表中，采样频率周围显示为尖括号），见前面“所用文件类型”部分。仅在不进行数据采集的模式下，才可以将一个或多个外部滤波器加载到模块中。将此类滤波器加载到模块的内部存储器后，它们开始在采样频率周围显示为方括号，此后可无限制使用，直至线路断电。
◇ 在“增益”组中，通过按钮 K 设置通道增益（dB）。
增益系数值的变化也会导致阈值大小值的变化。这可以从关联这些值的公式中得出：
阈值 (dB) = 20 lg (阈值(ADC 单位)*D/参考值) - 增益 (dB)
其中
D — 表征模块模数转换器的参数；
参考值——用于将获取的 AE 信号值转换为 dB 的刻度基本值。该参数值在系统通用参数对话框中设置（主菜单命令“设置 - 参数”）。
同时，如果在“阈值”组中激活了“dB”开关，那么系统将尽可能使ADC单位值达到这样一个数值，以使dB阈值保持不变。
激活“ADC单位”开关后，ADC单位的阈值保持不变，而dB阈值在程序进行相应换算后会发生变化。
◇ 在“阈值”组中，通过旋钮设置歧视阈值。
当激活“dB”开关时，阈值大小的变化将以两个数值显示——小数和整数（整数显示在括号内）。这种以dB为单位显示阈值变化的方式与程序的工作有关，程序会以这样的方式选择ADC单位的阈值，使得离散化步长大约为1dB（该值显示在括号内）。小数值显示的是现有数值中最接近括号内数值的值。当激活“ADC单位”开关时，离散化步长为1个ADC单位。
◇ 程序中提供了自动设置阈值大小的功能。要启用自动阈值模式，请在“阈值”组中激活“自动”开关。此开关仅在在线模式下可用。此后，程序选择的阈值大小将自动分配给所有通道。自动阈值大小的设置方法如下所述。
要选择自动阈值模式，也可以使用主菜单中的“控制 - 自动阈值”命令，或工具栏上的
按钮。
◇ 若要更改各通道接收到的数据的显示颜色，请使用“颜色”按钮。
可通过标准的“颜色”对话框选择颜色。
设置参数后，点击“确定”按钮。从此时起，所设置的值将生效。若要取消参数设置，请点击“取消”按钮。若要在不退出“通道参数”对话框的情况下应用新参数，可使用“应用”按钮。
若要设置自动阈值，请点击“阈值”组中的“详细”按钮。之后会弹出“自动阈值参数设置”对话框。

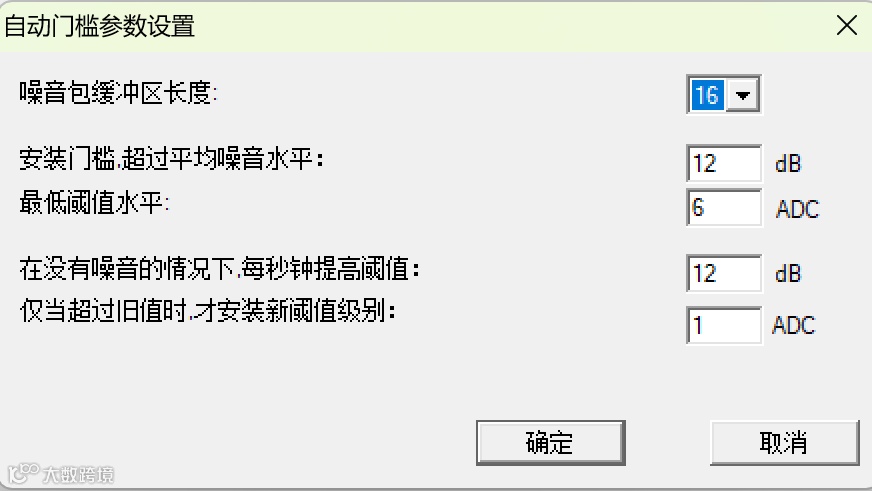

图8.10. 自动阈值参数设置
在这个对话框中设置用于确定自动阈值大小的参数。
✧ 在“将噪声数据包平均缓冲区长度设置为”列表中选择噪声数据包平均缓冲区的长度。
✧ 在“设置超过平均噪声水平……dB的阈值”字段中设置超过平均噪声水平一定值的阈值大小。
✧ 在“最小阈值……ADC单位”字段中输入最小阈值大小。
✧ 在“无噪声数据包时每秒将阈值提高……（dB）”字段中设置无噪声数据包时每秒阈值的提高量。
✧ 在“如果新阈值与前一个阈值的差值不小于……（ADC单位），则设置新阈值”字段中输入新阈值与前一个阈值的最小差值。如果在计算过程中，新阈值与前一个阈值的差值小于指定值，则不更改阈值。
设置参数后，点击“确定”按钮。若要取消在“自动阈值参数设置”对话框中所做的更改，请点击“取消”按钮。
✍建议使用程序中默认设置的参数值。
示波器通道设置
要设置示波器通道（示波器）的参数，应选择主菜单中的“设置” - “示波器参数”命令或
图标 。此后，将弹出“通道参数”对话框，该对话框会打开到“示波器”页面。
图 8.11. “通道参数”对话框，“示波器”页面
在该页面设置示波器通道的参数。
◇ 要开启或关闭示波器通道，请使用“打开”开关。
◇ 要保存示波器通道的数据，请激活“保存”开关。
◇ 请在“窗口”列表中选择显示示波器通道数据的窗口编号。
◇ 请在“采样频率（kHz）”列表中选择采样频率（kHz）。
◇ 请在“点数”列表中指定示波器波形图中的点数。
◇ 示波器扫描时长由程序计算，其值显示在“时长（μs）”字段中。
扫描时长的计算公式：
时长（μs）=（点数/采样频率（kHz））×1000
◇ 使用预触发旋钮设置示波器帧中包含动作电位脉冲在首次越过阈值之前的历史数据的点数（参见后面“基本参数设置”部分）。
◇ 在“阈值”组中设置示波器阈值。
• 请使用“阈值”组中的旋钮设置示波器阈值，操作方法与前面“主界面”页面中的描述类似。
• 如果示波器通道的阈值应与相应数据采集通道的阈值一致，或者比该通道的阈值高出指定的分贝数，则激活“阈值”组中的“通道阈值”开关，并在必要时设置阈值之间的差值。在这种情况下，查看字段中“阈值（dB）”和“阈值（ADC单位）”列中的阈值将以括号形式显示。此外，此类示波器记录的dB阈值将显示为XX.XX(Y)，其中XX.XX为设置的单独阈值，Y为附加常数。
◇ 若要更改示波器通道所接收数据的显示颜色，请使用“颜色”按钮。可通过标准的“颜色”对话框选择颜色。
◇ 若要使示波器通道的数据与相应 AE 数据通道的数据显示为相同颜色，请激活“通道颜色”开关。激活该开关后，无法在“示波器”页面上使用“颜色”按钮更改所选示波器通道的颜色。如需更改颜色，应返回“主界面”页面，使用“颜色”按钮选择所需颜色，或者在“示波器”页面上重置“通道颜色”开关。
通道定义时间参数设置
要设置通道的时间参数，需要选择主菜单中的“设置 - 时间参数”命令。此后，会弹出“通道参数”对话框，该对话框默认打开“时间”页面。

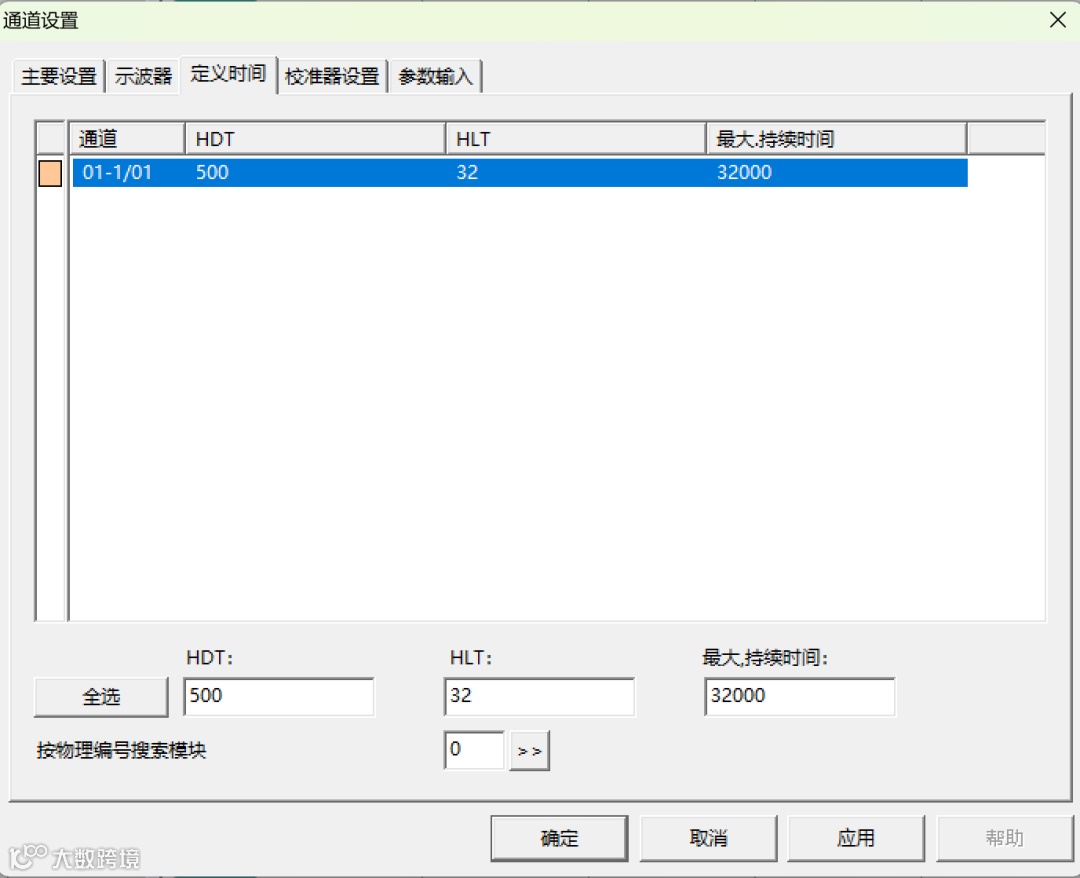

图8.12. “通道参数”对话框，“临时”页面
在本页面设置通道的临时参数。
✧ 在“HDT（微秒）”输入框中设置“脉冲控制间隔”参数值。
✧ 在“HLT（微秒）”输入框中输入“HLT时间”参数值。
✧ 在“最大持续时间（微秒）”输入框中设置“最大持续时间”参数值。
✧ 对于DDM型系统，可以根据设备的物理编号在组件中搜索设备。要搜索设备，需在“按物理编号搜索模块”输入框中设置设备的数字编号（到连字符为止，不带#号），然后点击搜索按钮>>。设备地址将显示在搜索按钮右侧的文本框中。仅在线路通电后才可进行设备搜索。
校准器参数设置
“校准器”页面仅适用于“A-Line DDM-1”和“A-Line DDM-2”类型的设备。
要设置校准器参数，应选择主菜单中的“设置” - “校准器参数”命令。此后，将弹出“通道参数”对话框，且该对话框默认打开“校准器”页面。

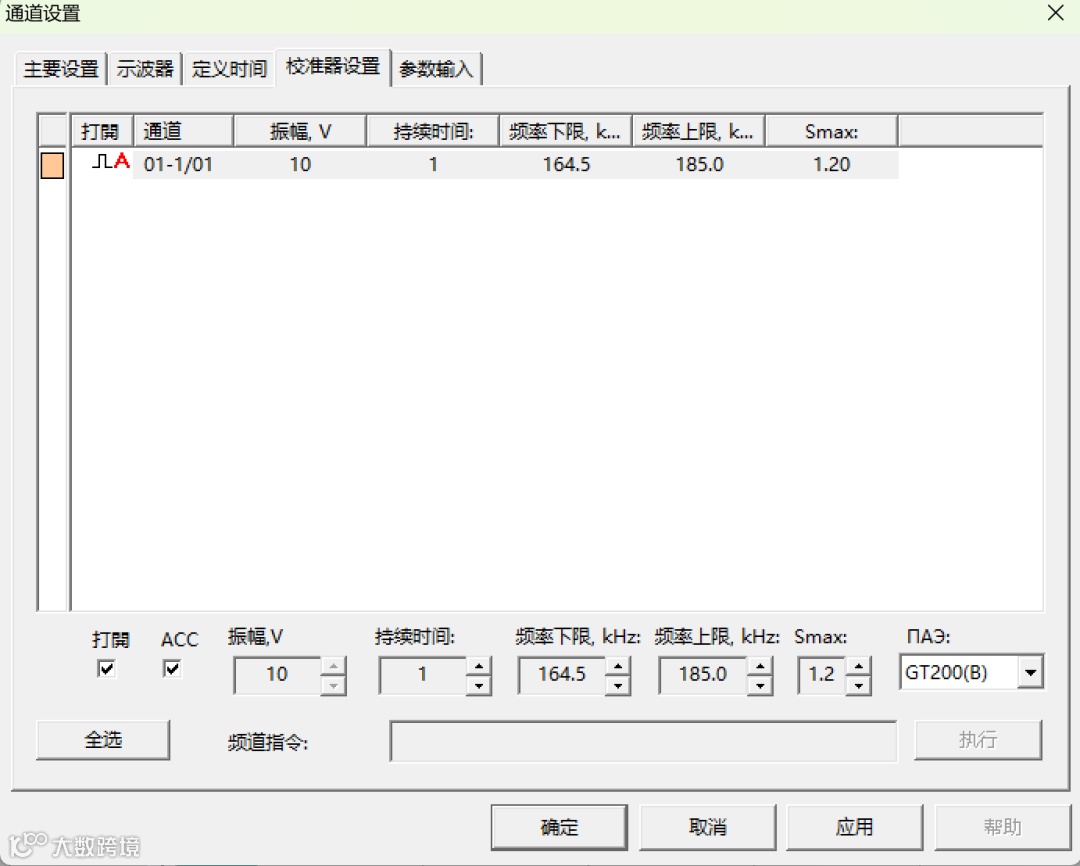

图 8.13. 通道参数对话框，校准器页面（适用于 A-Line DDM-1 和 A-Line DDM-2 型系统）
在本页面设置校准器的参数。
✧ 要开启和关闭校准器，请使用“打开”开关。
✧ 要开启和关闭自动校准功能，请使用“ACC”开关（目前仅适用于“A-Line DDM - 2”型设备）。
✧ 请使用“振幅（V）”旋钮设置校准器发射脉冲的幅度。
✧ 请使用“持续时间”旋钮设置ACC脉冲的持续时间（目前仅适用于“A-Line DDM - 2”型设备）。
✧ 如有必要，请使用“频率下限（kHz）”和“频率上限（kHz）”旋钮调整ACC分析的频率范围上下限（目前仅适用于“A-Line DDM - 2”型设备）。
✧ 安装转换器的质量标准，如有必要，可使用旋转器 Smax 进行调整（目前仅适用于“A-Line DDM - 2”型套件）。
✧ 在“PAE 类型”字段中，从列表中选择安装在该通道上的 PAE 类型（目前仅适用于“A-Line DDM - 2”型套件）。这将为该类型的 PAE 默认设置“频率下限（kHz）”、“频率上限（kHz）”和 Smax 的值。
⚠校准器开启时，数据采集系统相应通道的脉冲接收功能将被关闭。
在ald文件中，普通校准脉冲（非自动校准脉冲）的施加时刻对应着一条脉冲记录，该记录的持续时间、上升时间、幅度、能量和发射次数均为零。
⚐当自动通道校准（АCC）开关开启时，“A-Line DDM-2”型设备的相应通道开始既向校准器发送脉冲，又接收校准器发出的脉冲。
关于校准器在通道自动校准模式下的参数设置详情，见后面页“通道自动校准（АCC）”部分。
若要同时设置所有通道的相同参数，请使用“全选”按钮。
设置额外参数
要设置额外参数，请选择主菜单中的“设置” - “通道参数”命令，或点击工具栏上的
按钮。此后会弹出“通道参数”对话框，在该对话框中需要选择“额外”选项卡。

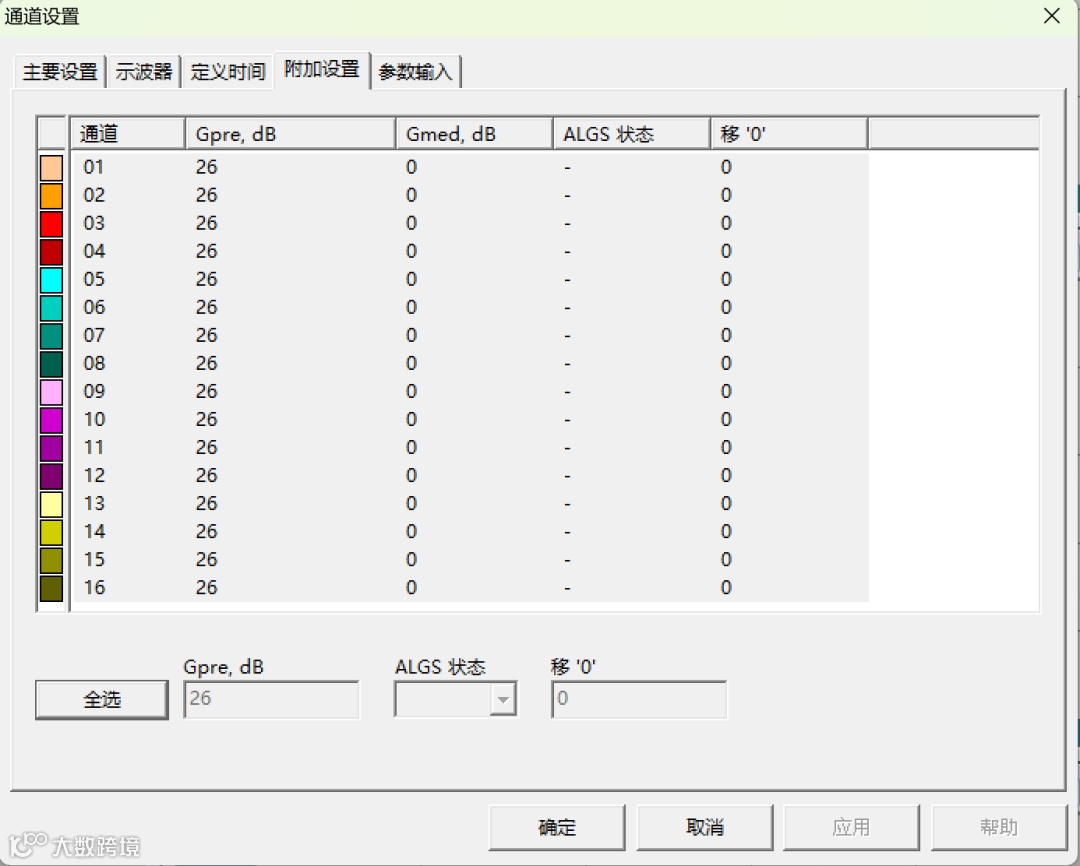

图 8.14. 通道参数对话框，“附加”页面（适用于带增益开关的 A-Line PCI 型系统）
在该页面设置前置放大系数和零位偏移参数。
✧ 请在Gpre（dB）字段中输入前置放大系数值。
✧ 请在“偏移”输入字段中指定偏移量（ADC单位）。
对于A-Line PCI Ex系统，其模拟信号传输路径中包含前置放大器和防爆屏障，在前置放大系数Gpre字段中应输入的不是前置放大器的放大系数（默认20 dB），而是其与屏障放大系数之和（默认6 dB）。
对于使用增益开关的A-Line PCI系统，还需设置中间放大值ALGS。在这种情况下，A-Line PCI Ex类型系统的总放大系数由前置放大系数Kпред（默认26 dB）、中间放大值ALGS（8 dB或28 dB）和数据采集模块的固定放大系数（6 dB）相加得出，默认总计为40或60 dB。
如果没有增益开关，对话框中的相应字段不可更改，表格中显示ALGS = 0 dB。
图 8.15. 通道参数对话框，“附加”页面（适用于无增益开关的 A-Line PCI 类型系统）
若要同时设置所有通道的相同参数，应使用“全选”按钮。
需要注意的是，“附加”页面仅适用于“A-Line PCI”和“A-Line DS”类型的套件。
参数输入设置
要配置参数输入，应在主菜单中选择“设置” - “参数输入”命令。此后，将弹出“通道参数”对话框，且该对话框会自动打开到“参数输入”页面。

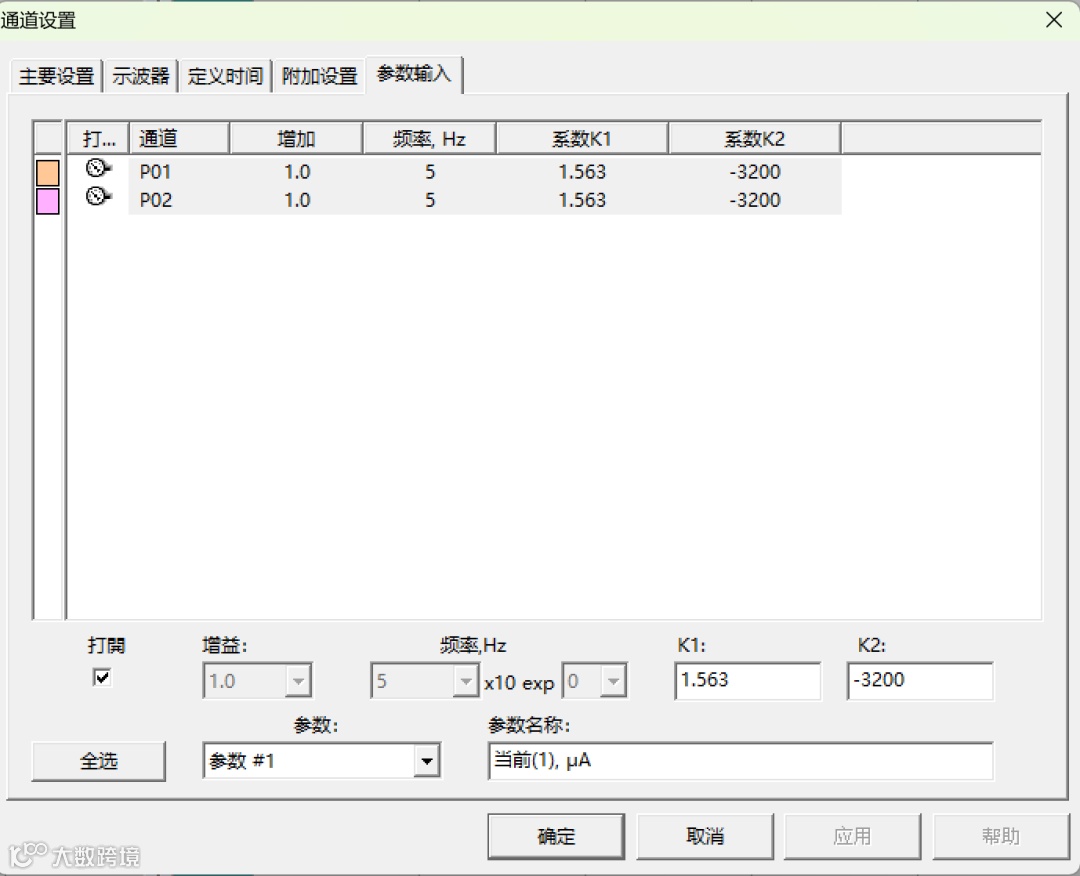

图 8.16. 通道参数对话框，参数输入页面
在此页面上进行参数输入的设置。
✧ 要开启/关闭参数输入，请使用“打开”开关。
✧ 请在“频率，Hz”列表中设置通过参数输入进行测量的频率值，该频率由公式 f = N*10m 确定。为此，请在左侧列表中选择所需的底数 N（N = 5、10、31），在“频率，Hz”右侧列表中选择 10 的指数 m（m = 0、1、2），以计算所选参数通道的最终轮询频率。
✧ 请在输入框 K1 和 K2 中设置系数 K1 和 K2 的值。
参数的实际单位值通过量纲系数 K1 和 K2 由以下公式确定：
参数（实际单位）= K1 × 参数（ADC 单位）+ K2
⚐ 建议按以下方式确定参数通道系数的值。 在“设置 - 参数 - 主要”部分，参数通道系数开关默认设置为非激活状态。 该程序在将外部测量设备连接到参数输入端之后、开始主要加载之前进行。 设置 K1 = 1，K2 = 0。在这种情况下，程序屏幕上参数输入端的信号值将以 ADC 单位显示。 当压力/负载值较低时，记录其实际值 P1（以 MPa、kPa、atm 或其他单位表示），以及程序屏幕上以 ADC 单位表示的相应信号值 A1。 当压力/负载值较高（接近工作压力或预试验压力）时，记录其实际值 P2（以 MPa、kPa、atm 或其他单位表示），以及程序屏幕上以 ADC 单位表示的相应信号值 A2。 从方程组中 P1 = K1 × A1 + K2 P2 = K1 × A2 + K2 由此可得： K1 = (P2 - P1) / (A2 - A1) K2 = P1 - K1 × A1 在设置以这种方式获得的 K1、K2 值时，程序屏幕上参数输入信号的值将以相应的单位（兆帕、千帕、标准大气压等）显示。 |
✧ 点击“保存 K1 和 K2”按钮后，将重新保存已打开的数据文件，并应用更改后的系数。若要基于新系数绘制参数数据图表，请重新打开该文件。
✧ 分别在“参数”列表和“名称”输入框中选择和指定参数。需要注意的是，“参数”列表和“名称”输入框在打开“参数输入”页面后即可使用。这些参数适用于整个系统。
若要同时为所有通道设置相同的参数，请使用“全选”按钮。
8.4. 系统通用参数的设置
系统的通用参数设置在“通用设置”对话框中进行。该窗口为多功能窗口，所有可设置的通用参数分为四组。每组参数在相应的页面中设置：
✧ 一般设置 — 在“主”页面；
✧ 对组合成统一系统的设备的网络地址进行设置 — 在“网络连接”页面；
✧ 设置将 .ALD 文件导出为文本格式的参数 — 在“参数输出”页面；
✧ 选择要以文本形式在过滤窗口和同步查看窗口中显示的参数 — 在“参数列表”页面。
在“一般设置”页面上设置参数
通过选择主菜单中的“设置 - 参数”命令来设置综合系统的通用参数。执行此操作后，将弹出“综合系统通用参数”对话框，该对话框默认打开“一般设置”页面。

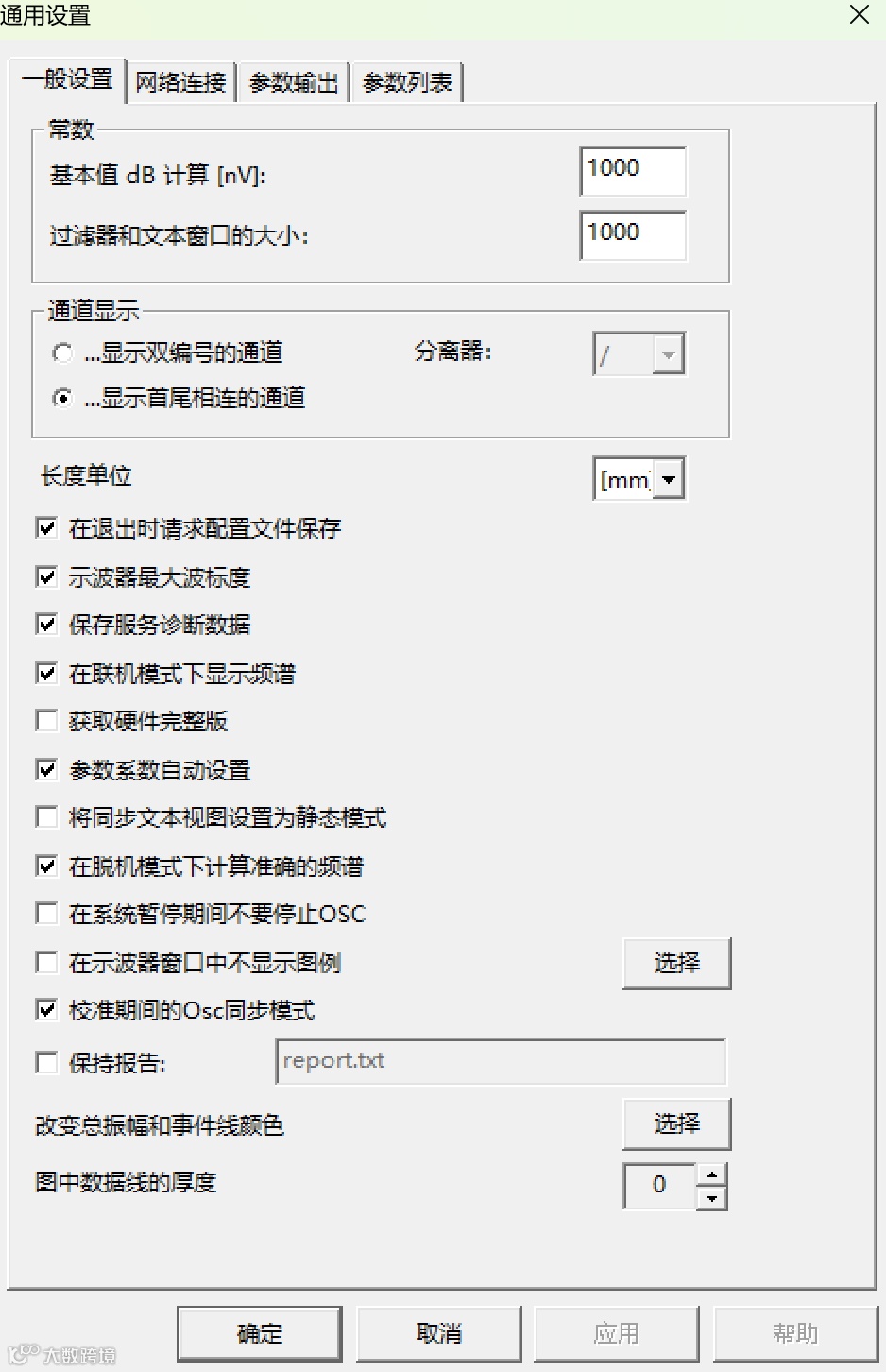

图 8.17. 综合系统通用参数对话框，“一般设置”页面
在该页面上，参数被分为三组，并且以一系列开关的形式呈现。
◇ 在常数组中列出了整个系统所设定的恒定值：
• 用于将获取的 AE 脉冲振幅值转换为 dB 的刻度基准值 — 在“计算 dB 所用的参考电压（nV）”输入字段中（推荐值为 1000 nV）。
• 文本浏览页面的行数 — 在“文本浏览页面大小”输入字段中（推荐值为 1000）。
◇ 在“通道显示”组中包含有关频道编号选择的信息：
• 使用双重编号（建议用于“A-Line DDM” 类型的系统） —— 切换开关……设为双重编号。（在“A-Line DDM - 1”、“A-Line PCI”、“A-Line DS” 类型的系统中使用双重编号时，第一个数字表示线路/板卡编号，第二个数字表示该线路上的模块/频道编号。对于“A-Line DDM - 2” 类型的系统，第一个数字表示输入编号，第二个数字表示该输入上的线路编号，第三个数字表示该线路上的模块编号）。
• 使用频道双重编号时选择分隔符（/、\、 - 、 --） —— 在“分隔符”列表中选择。
• 使用连续编号（建议用于“A-Line PCI” 和“A-Line DS” 类型的系统）来显示频道 —— 切换开关……设为连续编号。
• 选择本地镜像频道的分隔符 —— 在“本地镜像频道分隔符”列表中选择。仅当打开本地文件时可用。
◇ 在长度计量单位列表中，应选择适用于所有坐标、距离和其他几何参数的通用计量单位。
程序还具备以下功能：
✧ 程序退出时保存配置文件 —— “程序退出时提示保存配置文件”开关。
✧ 根据波形图的最大值进行自动缩放（Y 轴） —— “按波形图最大值缩放”开关。否则，将按 ADC 全量程进行自动缩放。
✧ 将服务诊断数据保存到数据文件中 —— “保存服务诊断数据”开关；
✧ 在数据采集模式下进行频谱分析 —— “在数据采集模式下执行频谱分析”开关。
✧ 在后处理模式下计算精确频谱 —— “在后处理模式下计算精确频谱”开关。
激活此开关后，实际采集的波形图帧会通过用零振幅点填充缓冲区来延长，并计算这样的精确频谱。
✧ 将参数输入系数设置为默认值 —— “将参数输入系数设置为默认值”开关。
✧ 在测量暂停模式下示波器继续工作 —— “测量暂停模式下不停止示波器工作”开关。
✧ 从示波器窗口中移除图例 —— “示波器窗口中不显示图例”开关。
✧ 设置波形显示窗口中文本图例的字体 — 在“波形窗口中不显示图例”选项旁边点击“选择”按钮；
点击此按钮后，将打开标准的“字体”对话框，在其中应选择除颜色外所有所需的文本输入参数。文本图例的显示颜色将与 AE 通道的显示颜色相反。点击字体设置对话框中的“确定”按钮后，所选参数将立即应用于所有波形显示窗口，并保存在配置文件中。
✧ 接收模块存在不同固件的消息 — “发出模块存在不同固件的消息”开关。
✧ 记录日志（文本文件） — “记录日志”开关；
启用此开关后，应在输入字段中指定所需的日志文件名。文本形式的日志中会记录操作员的主要操作以及系统的运行特性。日志文件名会保存在配置文件中，而系统当前会话的记录会添加到日志末尾。
✧ 可通过标准的“颜色”对话框来选择汇总参数图表上的线条颜色。要打开该对话框，需使用“选择”按钮。
✧ 可通过“图表线条粗细和点大小”旋钮来设置图表上信息线的粗细以及不同窗口中点的大小（0 为线条和点的最小可能粗细和大小，为默认设置）。
设置好所需参数后，应点击“确定”按钮；若要取消设置，则点击“取消”按钮。
在“网络连接”页面设置参数
要为设备（或通过将多个设备连接到同一网络以增加测量通道数量并实现同步而将其组合为一体的多个设备）设置 IP 地址，请使用主菜单中的“设置 - 设置”命令。执行此操作后，会出现“系统通用参数”对话框，您应在其中选择“网络连接”页面。

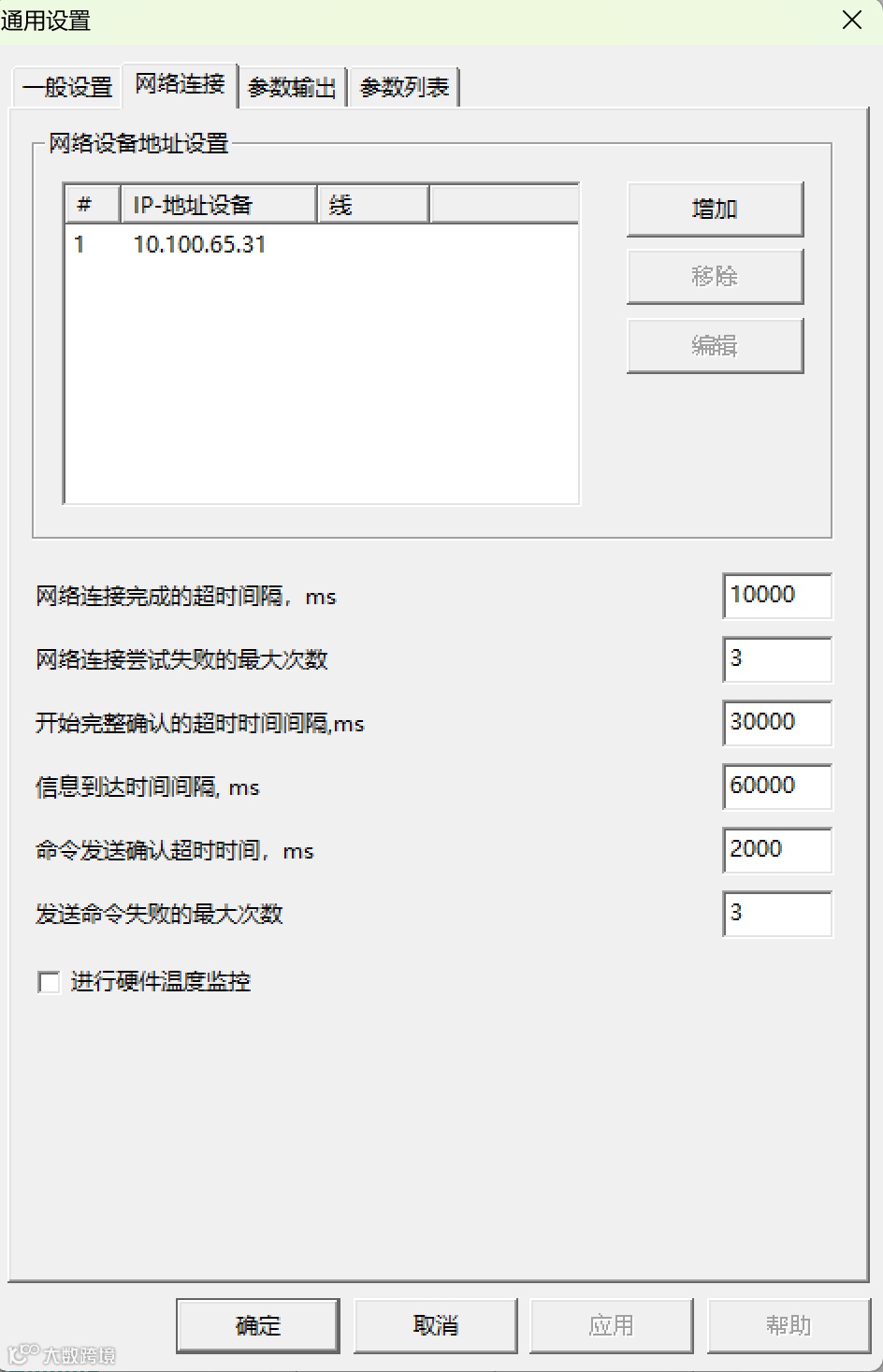

图 8.18. 综合体通用参数对话框，“网络连接”页面
在本页面的“设备网络地址设置”组中，包含 IP 地址列表和控制按钮，这些仅适用于配备 Ethernet-Box 型信息采集与处理单元的自动化系统。
◇ 对话框字段中显示了 IP 地址列表。
◇ 对 IP 地址列表进行操作的命令如下：
• 若要添加新的 IP 地址，请点击“增加”按钮，随后会弹出“网络设备设置”对话框。

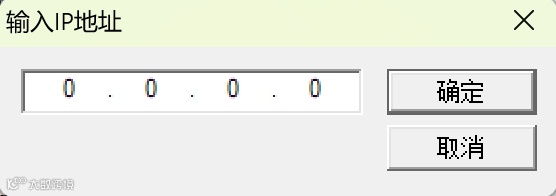

图 8.19. 网络设备设置对话框
输入设备的 IP 地址（该地址在设备说明书中已注明），然后点击“确定”按钮；若要取消已输入的数据，请点击“取消”按钮。
• 若要编辑 IP 地址，请在对话框字段中选中它，可使用标准的字符串选中操作，既可以用鼠标操作，也可以使用键盘上相应的组合键，然后点击“更改”按钮。此后会弹出“网络设备设置”对话框，您可以在输入框中编辑 IP 地址。
此外，还可以按以下方式编辑 IP 地址：在对话框字段中选中所需的 IP 地址，然后将鼠标光标移至选中的行并双击鼠标左键。此后，将弹出“网络设备设置”对话框，您可以在其中编辑 IP 地址。
• 要删除 IP 地址，请在对话框字段中选中它，然后点击“删除”按钮。
• 请注意，在处理 IP 地址列表时，一次只能添加或修改一个 IP 地址。若要删除，可以使用标准的行选择操作从列表中选择一个或多个 IP 地址，然后点击“删除”按钮。
◇ 请在输入框中输入相应的等待延迟时间：
• 启动执行确认 — 在“启动执行确认等待超时（毫秒）”输入框中输入。
• 信息包到达 — 在“信息包到达等待超时（毫秒）”输入框中输入。
◇ 若要对数据采集与处理单元的内部温度进行监测，并将数据录入系统运行记录文件，请激活“对硬件部分进行温度监测”开关。
设置好所需参数后，点击“确定”按钮；若要取消操作，点击“取消”按钮。
在“导出参数”页面设置参数
在程序中实现了将系统数据文件的全部内容（声发射脉冲参数、参数传感器读数、噪声测量数据、服务数据和操作员命令）联合导出到一个文本文件的功能。在生成的文本文件中，不同类型的信息将按照它们从硬件部分传来的顺序以单独的行呈现。要设置数据导出，请使用主菜单中的“设置 - 参数”命令。执行此操作后会出现“系统通用参数”对话框，您应在其中选择“导出参数”页面，并为每种类型的信息勾选所需的导出字段。已设置的导出参数将保存在配置文件中。

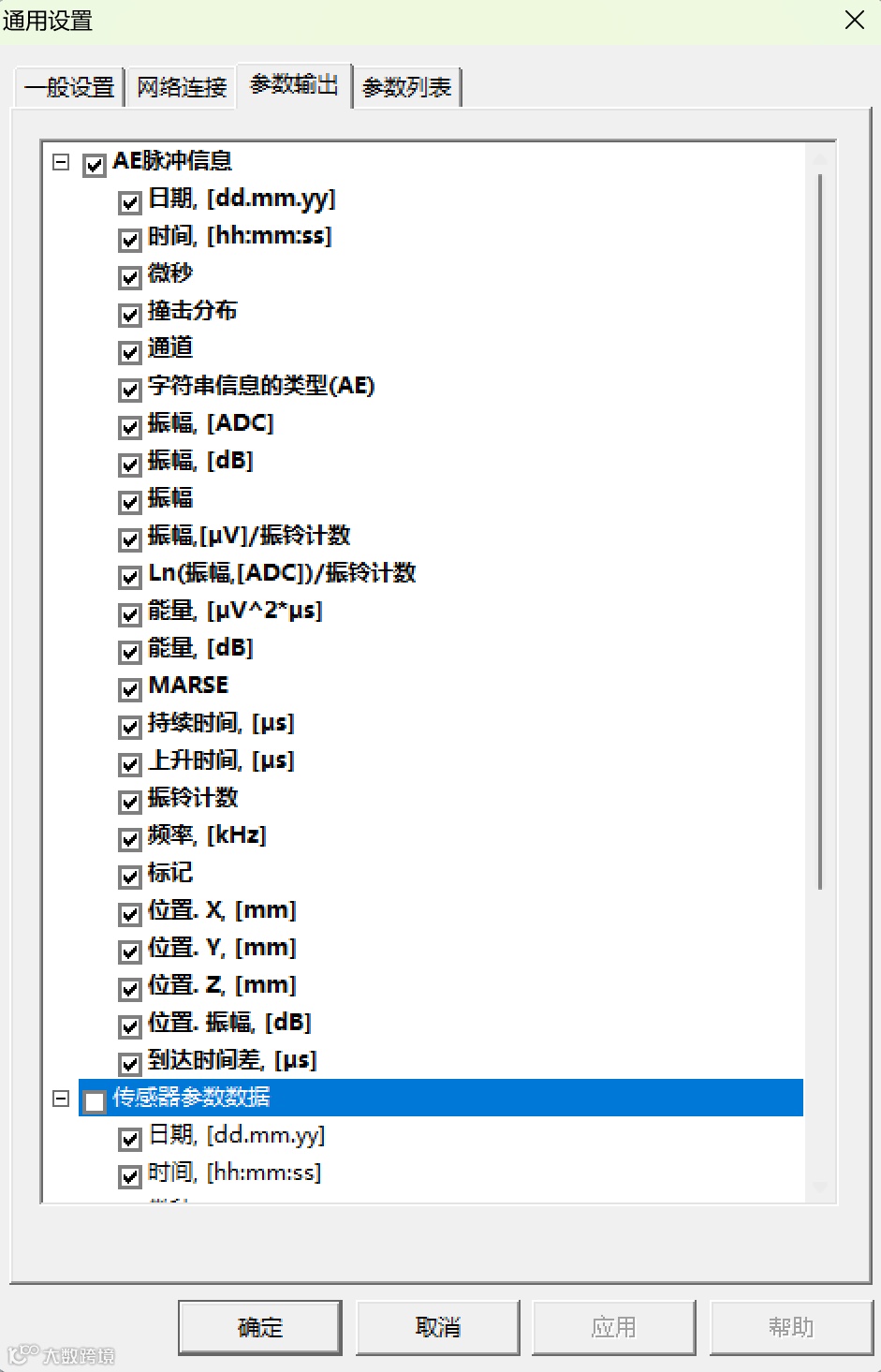

图 8.20. 综合体通用参数对话框，导出参数页面
在该页面上应选择所需的信息类型，然后在树形显示窗口中选择相应的数据进行导出：
◇ 动脉脉冲信息 — 激活动脉脉冲信息开关：
• 打开已激活的列表并选择要导出的参数。
◇ 参数传感器读数 — 激活参数传感器读数开关：
• 打开已激活的列表并选择要导出的参数。
◇ 噪声和平均值信息 — 激活“噪声和平均值信息”开关：
• 打开激活的列表并选择要导出的参数。
◇ 系统命令信息 — 激活“系统命令信息”开关：
• 打开相应的激活列表并选择要导出的参数。
◇ 服务信息 — 激活“服务信息”开关：
• 打开激活的列表并选择要导出的参数。
设置好所需参数后，应点击“确定”按钮；若要取消，点击“取消”按钮。
在参数列表页面设置参数
在程序中，可以在过滤窗口和同步查看窗口中设置个人所需的特征集。为此，请使用主菜单中的“设置 - 参数”命令。在弹出的“系统通用参数”对话框中，应选择“参数列表”页面。

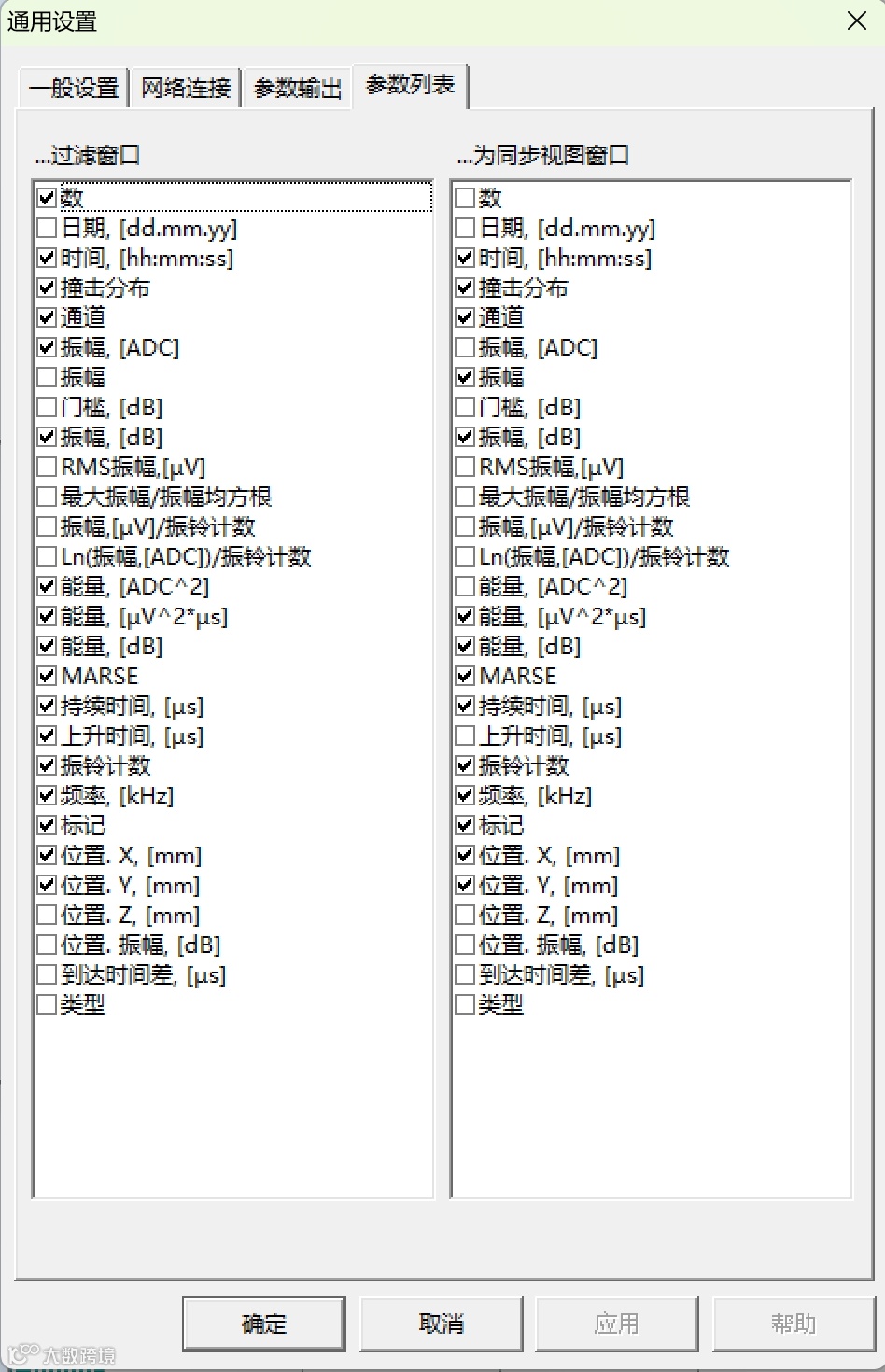

图 8.21. 综合体通用参数对话框，参数列表页面
在本页面的两个字段中列出了每个查看窗口的可选选项列表，您应通过激活相应的开关来选择所需的选项：
✧ 在“过滤窗口”字段中列出了过滤窗口查看的可选选项列表；
✧ 在“同步查看窗口”字段中列出了同步查看窗口的可选选项列表。
设置完所需参数后，点击“确定”按钮；若要取消操作，点击“取消”按钮。
8.5. 热键设置

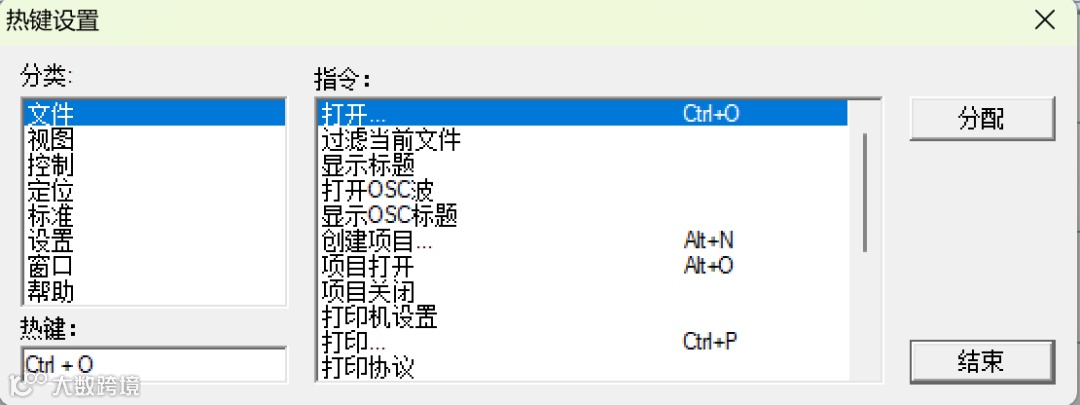

要设置热键系统，请使用主菜单中的“设置 - 热键设置”命令。此后，将弹出“热键设置”对话框。
图 8.22. 快捷键设置对话框
在此对话框中设置快捷键。
✧ 在“类别”列表中选择主菜单命令。此后，在“命令”列表中将显示所选命令的所有子菜单。
✧ 在“命令”列表中选择所需的子菜单。
✧ 使用 <Ctrl>、<Alt> 或 <Shift> 键在“快捷键”输入框中输入快捷键表示。
✧ 点击“指定”按钮。
此后，在“命令”列表中，所选命令旁边将显示相应的快捷键组合。
若要取消已设置的快捷键组合或将其替换为其他组合，请再次重复上述整个过程。此时，在输入框中输入“无”或其他任意键组合。
完成快捷键设置后，使用“关闭”按钮关闭对话框。
✶ ✶ ✶
河南启兴格电子科技有限公司
地址：河南省郑州市金水区郑花路62号黄河建工大厦A座6层8618室
电话：0371-65693152 13253407957
www.qxgndt.com E-mail：qxg_ndt@yeah.net
