《A-Line》软件使用说明书
第1节 以太网主机
第2章 配置《以太网主机》并修改系统的网络连接
《以太网主机》网络配置第一节专门介绍以太网主机调制解调器网络连接配置。
如遇有关问题请与INTERUNIS-IT公司中国办事处/河南启兴格电子科技有限公司取得联系，联系方式见本章末尾。
在打电话时，请转到软件负责和维护人员，在发送电子邮件时，请注明“软件支持”。
2.1 简要说明

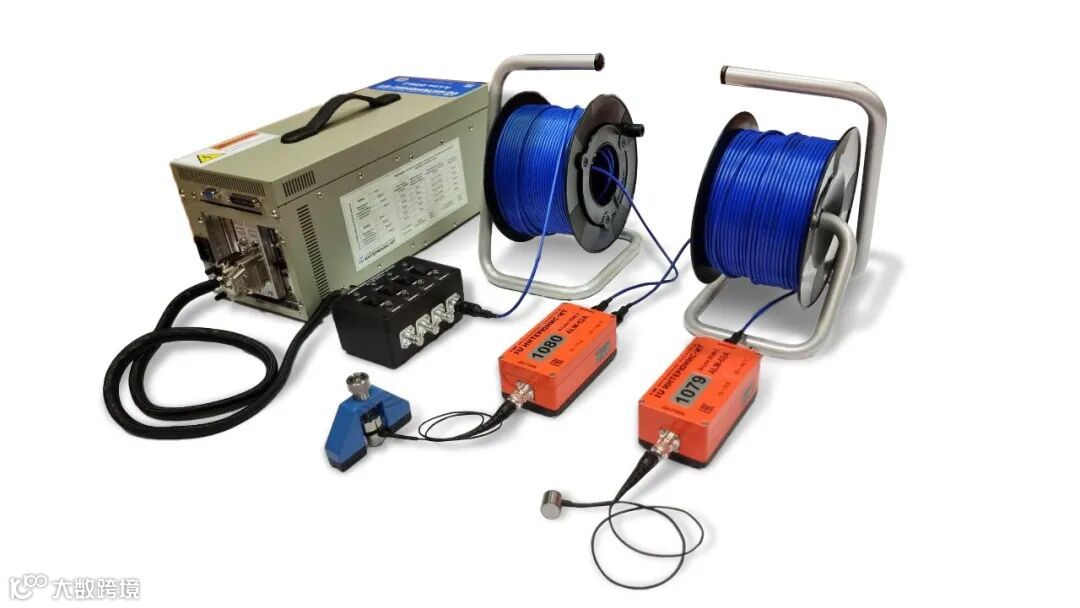

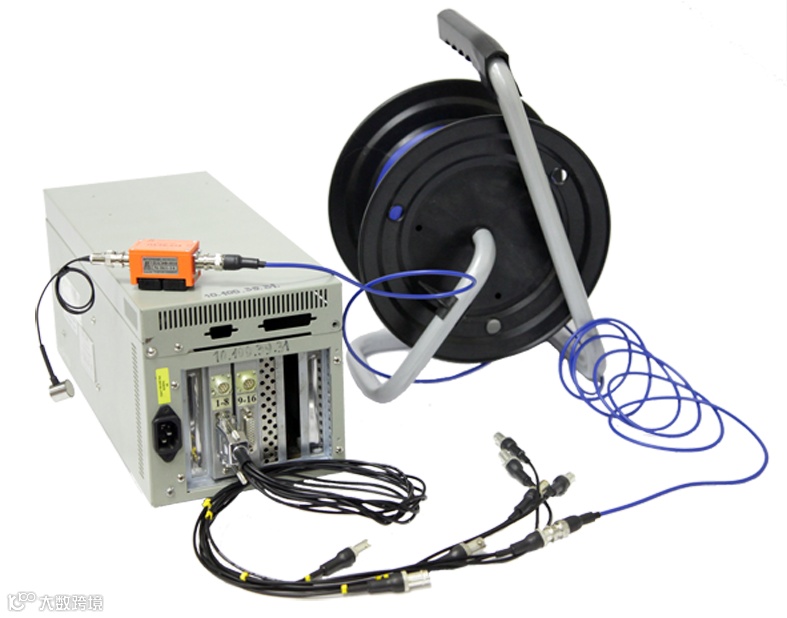

《INTERUNIS-IT》公司为客户提供A-Line以太网主机系统。下面是这些系统的外观（没有笔记本电脑）。
主机尺寸（长×宽×高）393×166×170mm的以太网工业主机（SPC），一套连接线缆、前置放大器或者数字模块和传感器组成。通过一台笔记本或计算机（PC）对SPC内的声发射板卡进行操作，这些设备通过反向跳线电缆（用于连接两台PC的网络线）相连。
为了让操作计算机正确识别所连接的自动化控制系统，需要对网络设备进行设置。
在设置系统之前，请用网线将计算机与声发射主机进行相连。并安装《A-line》软件（如果尚未安装）。

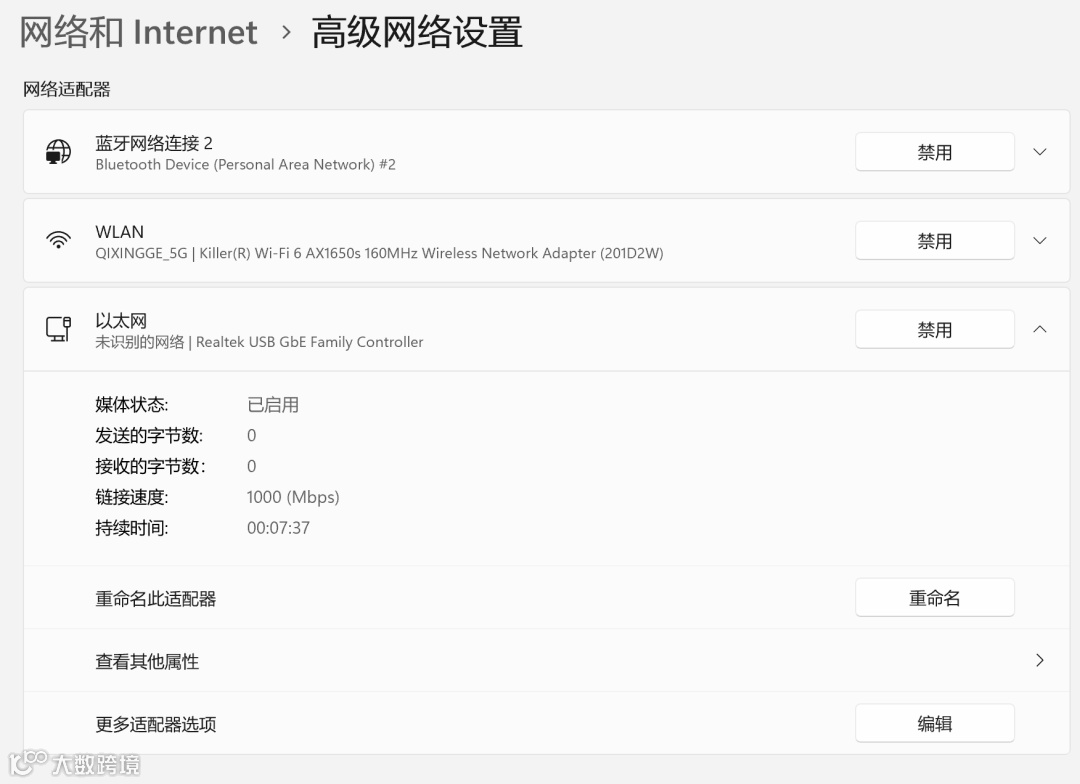

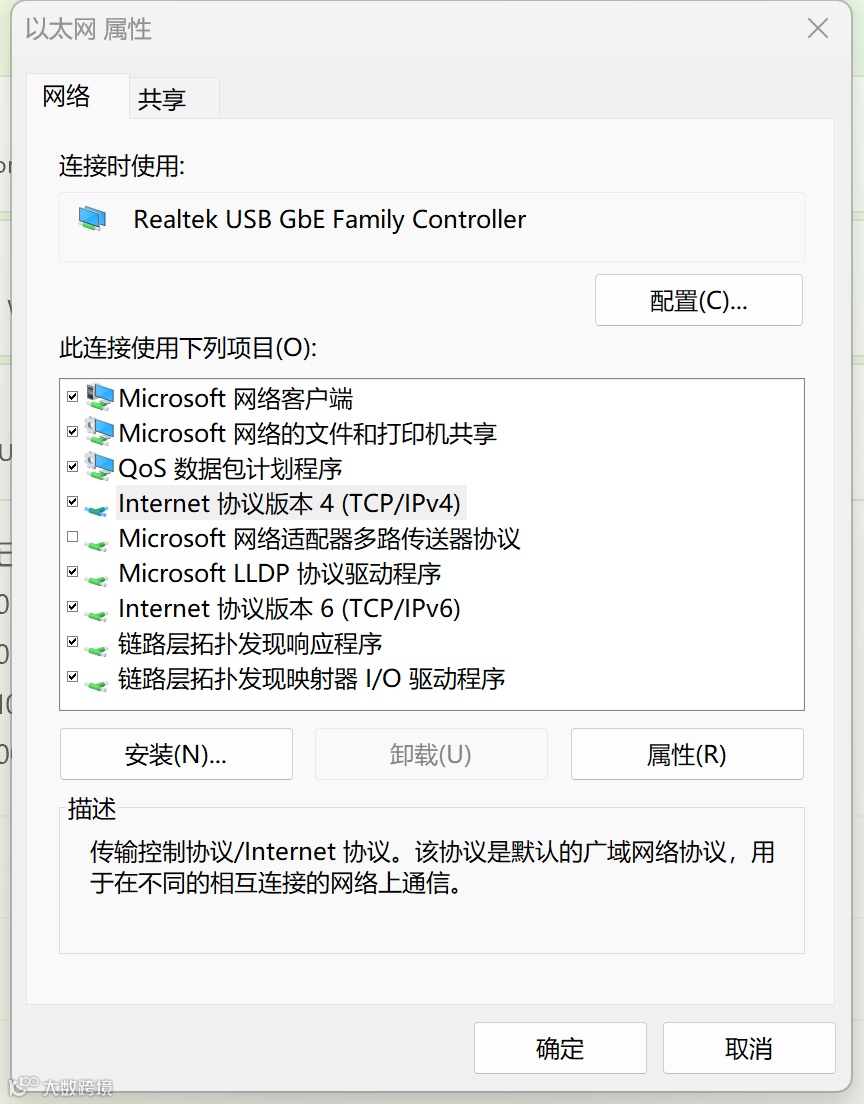

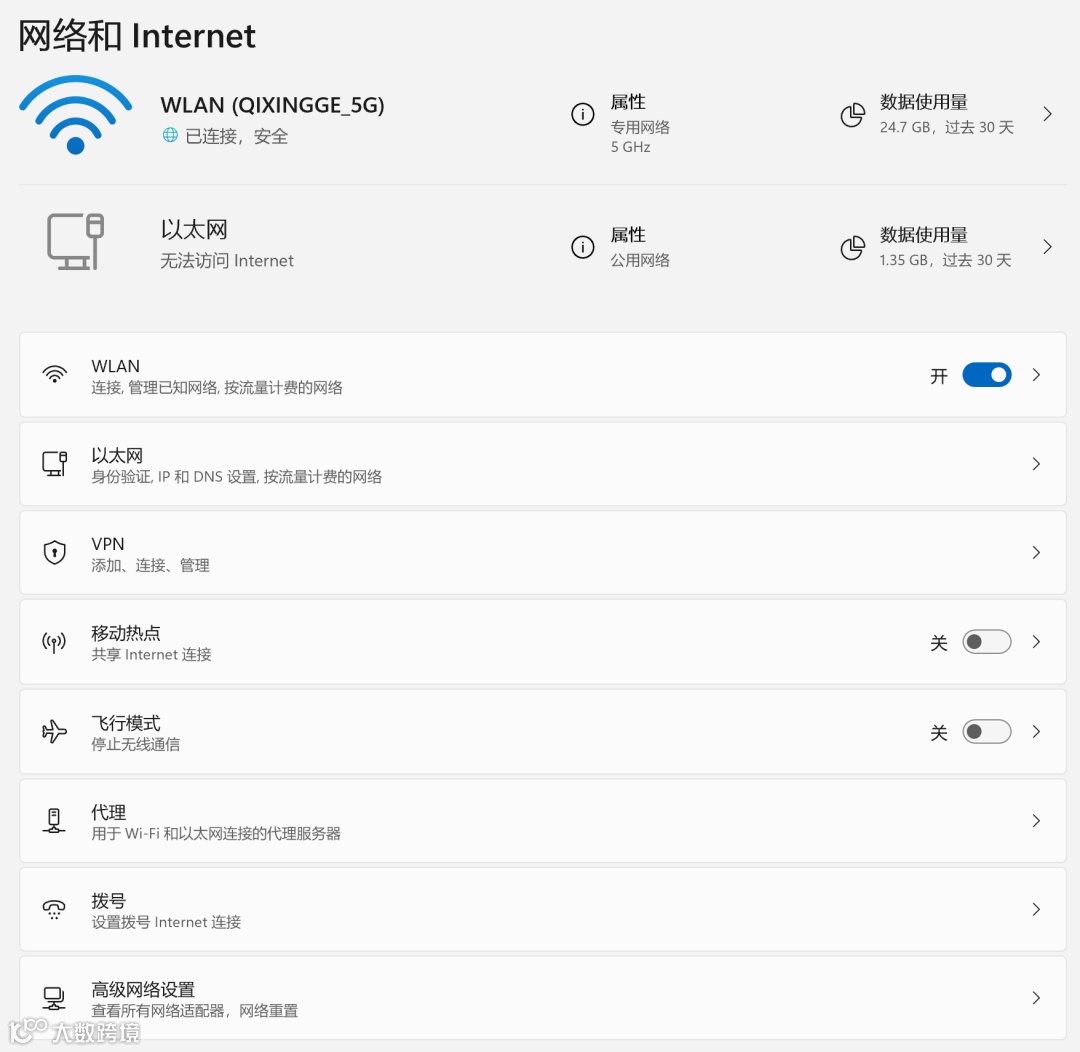

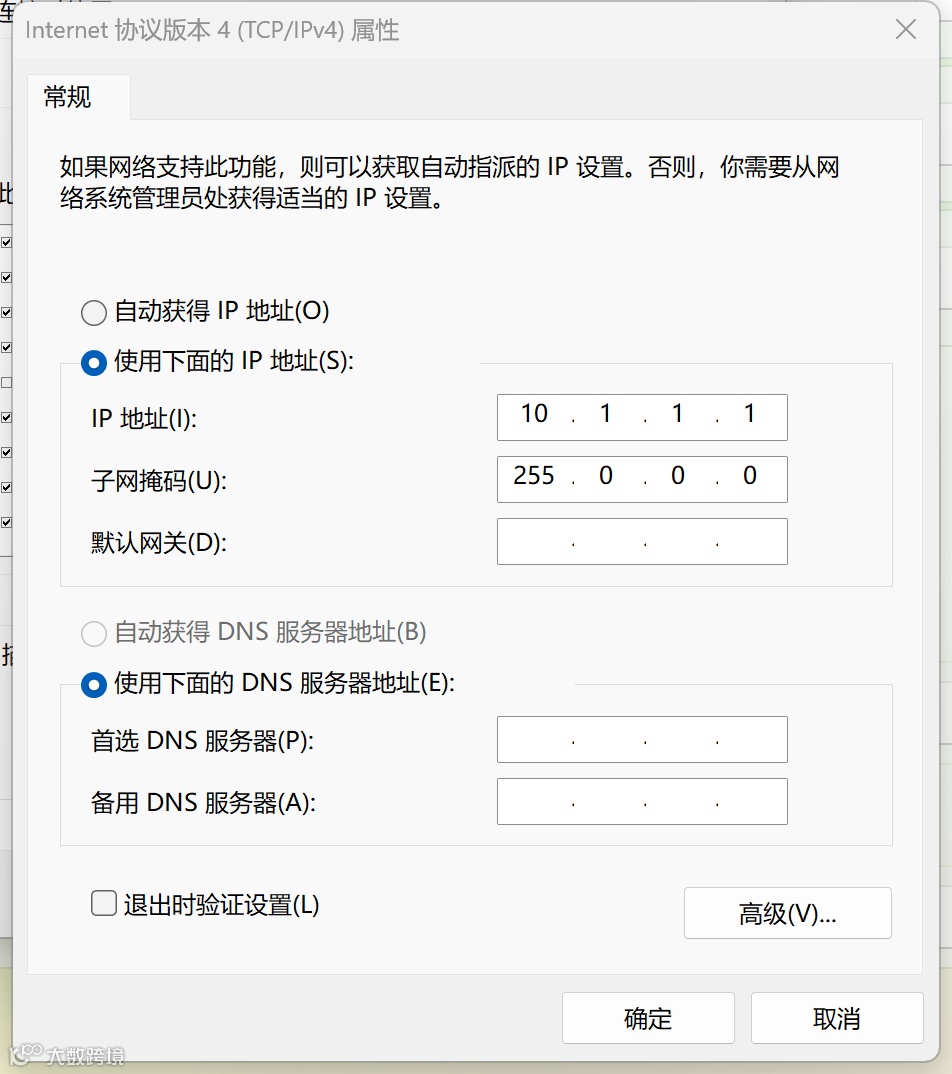

声发射系统连接网络设置步骤，（windows 11）设置-网络和Internet-高级网络设置-以太网-更多适配器选项（点击编辑）-Internet协议版本4（TCP/Pv4）（点击属性或双击）-使用下面的IP地址（s）IP地址（I）：10.1.1.1，子网掩码（u）255.0.0.0。（设置完成后点击确定。
系统正确设置完成后，需要进行试运行。给PC供电。使用桌面快捷程序或程序启动菜单启动《A-Line》软件。延迟（5~10秒）后，软件主窗口完成加载。此后，即可启动声发射系统进行声发射检测。

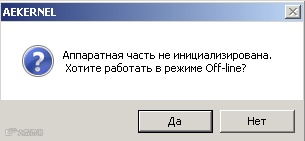

系统启动时，可能会显示一条关于硬件初始化错误的对话框信息。
在这种情况下，会出现《A-Line》系统以太网主机改型中的一个环节停止工作的情况。在这种情况下，需要参考”检查与PC的连接”章节来查找并排除故障。
在检测完基本设置后，需要检查计算机与主机之间的连接。首先，需要对地址10.100.XY.ZB(主机IP地址，在说明书中已注明）进行ping测试。
序列号格式为XYZ-MM或XYZ-NN-MM。使用第一组数字（XYZ），可以获取设备的网络地址-10.100.XY.ZB，其中对于单主机系统，B等于1，而对于多单元系统。B等于单元的序号。

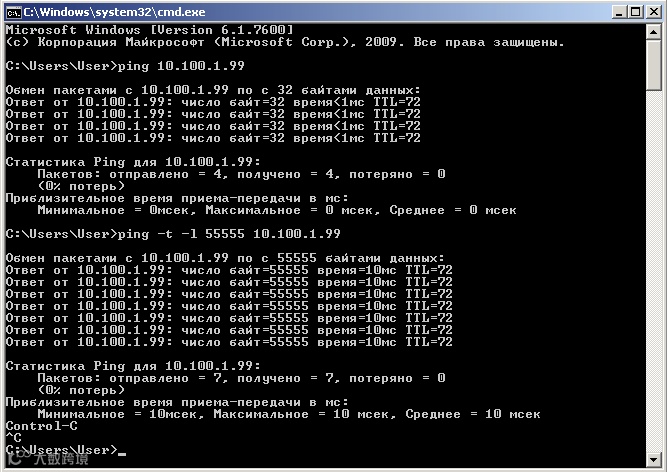

调用控制后台，输入命令（将ping 10.100.65.31地址替换为待检测的SPC地址）：
要发送更多连接数据包，请输入（将10.100.65.31地址替换为待检测的PC地址：
ping-t-i 55555 10.100.65.31
如果计算机与主机控制器通过网线连接正常，则预计会出现关键词：“丢失=0《丢失率0%》。
如果出现错误，应检查网络适配器的设置，并使用另一条网络电缆进行检查。
✶ ✶ ✶
