一前言
随着信息技术和半导体技术的快速发展，电子产品的类型和功能模块日益多样化，提讯传输速率也日益提高，产品的EMC问题也是越来越多样化，解决EMC问题的方法多种多样，常见的方法硬件层面的居多，然而有时候解决EMC问题利用软件的方法反而是更高效快速的。
二整改案例
今天分析一个用软件的方法解决EMC问题的实际案例，通过该案例可以了解到软件解决EMC问题带来的高效和便捷性，该EMC问题点来自于某款车载产品的触摸模块问题，主要的问题点出在CE电压法测试，测试摸底数据如下图：

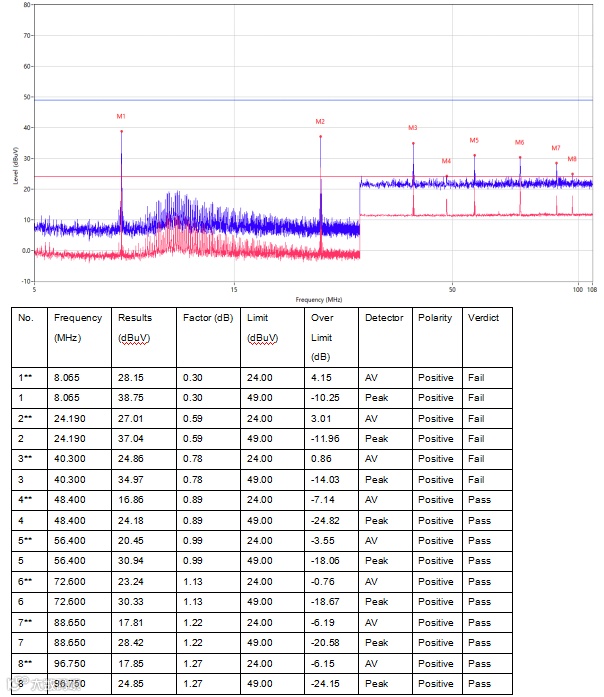

图1 摸底测试数据
模块的实物图如下：

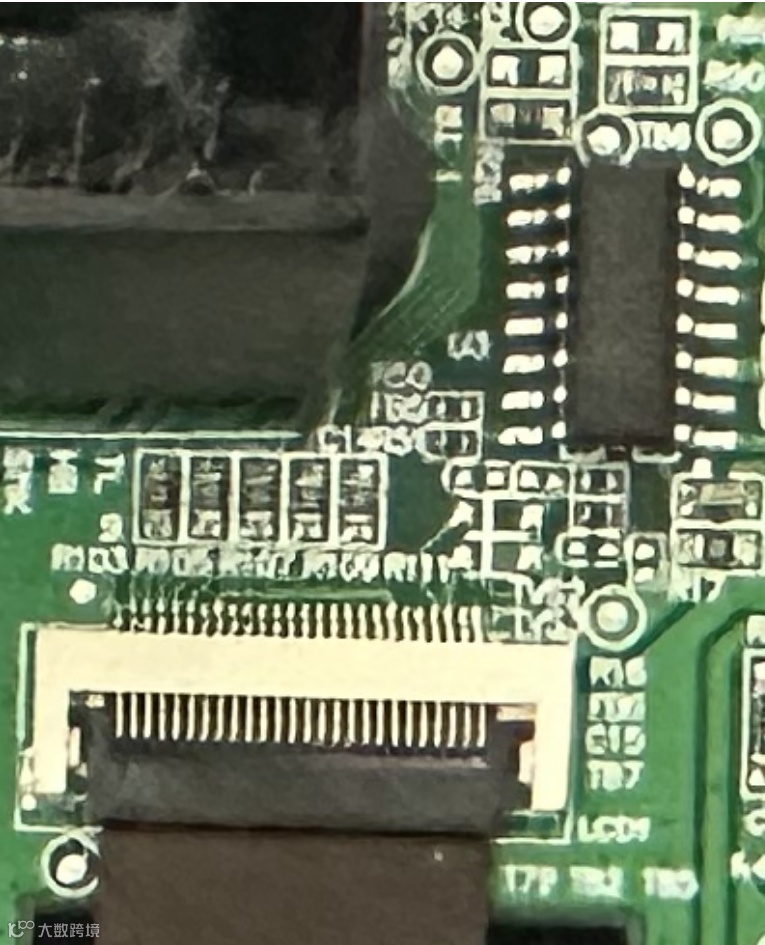

图2 产品实物图
【数据分析】：
从测试摸底图中可以看出，产品的触摸模块有一个基频为8MHz的时钟倍频超标，实物图可以看出产品的触摸芯片输出端从芯片走线到屏幕排线连接到屏幕端，板上的触摸走线已经是有磁珠隔离的了。
【整改过程】：
排查到是触摸芯片问题时，其实第一时间还是在硬件上着手，其中包括换芯片触摸输出的滤波参数和滤波方案，但是没什么明显的效果，而且滤波参数调太大触摸的功能也可能受到影响。
后续还对芯片的供电进行滤波，甚至对芯片的供电和地进行隔离，但是最终还是没有解决问题。
最后想到了软件是不是可以解决问题，最终和芯片的供应商沟通完发现芯片的8MHz时钟确实是可以通过内部软件配置，使芯片工作的8MHz进行抖频处理，也就是内部时钟展频处理。开完展频的测试数据图如下：

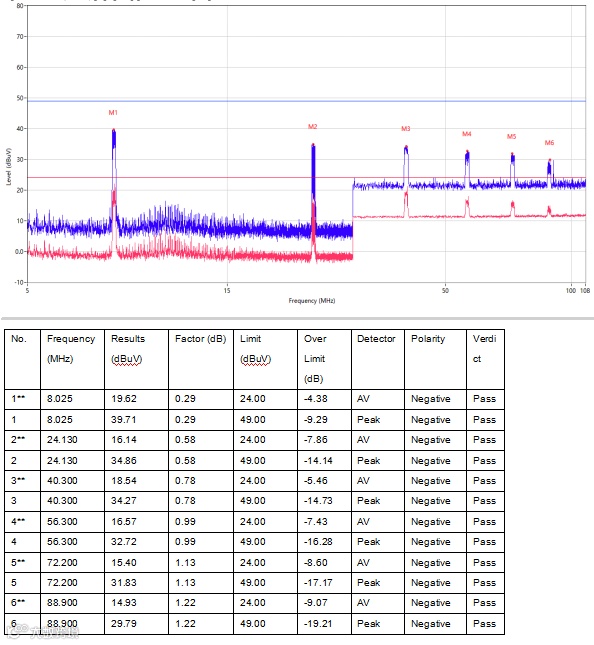

图3 软件内部展频数据
【分析】：
可以看出内部软件开完展频处理后，时钟超标数据有了明显下降，通过测试标准限值。
三总结
在EMC问题处理中，软件方法处理EMC问题往往是容易忽略掉的一个重要处理手段，软件处理问题方法有很多如关掉产品芯片某些没有用到的数据口除去干扰、内部时钟开展频、处理一些干扰测试关键帧问题等等。通过软件方法有效解决EMC问题，可使产品在硬件架构上无需调整即可满足电磁兼容要求，从而避免研发过程中不必要的设计变更。这种技术路径不仅显著缩短产品开发周期，同时能大幅降低因反复修改产生的时间成本及人力物力投入，为产品快速上市提供有力保障。
