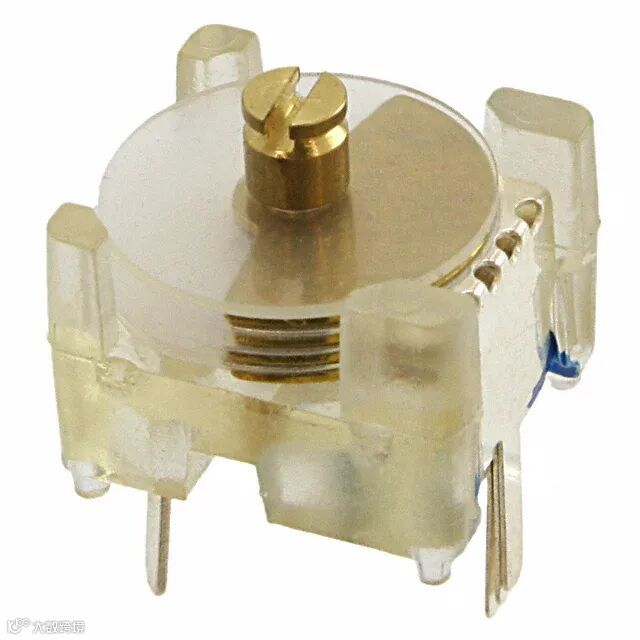

微调电容器

一、基本定义

微调电容器（Trimmer Capacitor）是一种用于微小调整电容值的电容器，通常在电路调试或校准阶段使用，调整后基本固定不再变动。它不是用于日常操作的可调元件，而是用于电路设计阶段的精确调整。

二、核心特点

1. 电容值范围

通常在几皮法（pF）到几百皮法（pF）之间

例如：1-100pF是常见范围

2. 调整范围

非常小：一般在±5%~±10%之间

例如：一个10pF的微调电容器，实际可调整范围约为9pF~11pF

3. 调整方式

通过机械方式进行微调

通常使用螺丝或旋钮进行调整

调整后通过锁定机构固定，防止意外变动

4. 结构特点

结构简单：通常由固定电极、可移动电极和绝缘介质组成

尺寸小巧：多为小型化设计，适合安装在电路板上

材质多样：常用陶瓷、薄膜等材料

三、工作原理

微调电容器的工作原理主要是通过改变电容器极板之间的距离或重叠面积来调整电容值：

1. 陶瓷微调电容器：

通过调整极板间距（电容值与极板间距成反比）

通过旋转螺丝改变极板间距

1. 薄膜微调电容器：

   通过调整极板重叠面积（电容值与重叠面积成正比）
   通过滑动或旋转调整重叠面积

2. 空气微调电容器：

   通过调整极板之间的空气间隙（电容值与间隙成反比）
   通过旋转调节机构改变间隙

四、典型应用场景

1. 振荡器电路

晶体振荡器：用于微调振荡频率，确保电路工作在精确频率上

RC振荡器：调整RC时间常数，精确控制振荡频率

2. 射频电路

谐振电路：微调谐振频率，确保电路在指定频率工作

滤波器：调整滤波器的截止频率，满足设计要求

3. 电路调试

电路板制造后：在电路调试阶段，通过微调电容器调整电路性能

校准过程：用于校准传感器、测量仪器等设备的精确度

4. 高频应用

射频模块：在高频电路中用于精确调整谐振点

天线匹配网络：微调匹配网络，优化天线性能

五、与可变电容器的区别

特性	微调电容器	可变电容器
调整范围	极小（±5%~±10%）	较大（2:1~10:1）
使用频率	仅用于调试后固定	用于使用过程中频繁调整
结构复杂度	简单	较复杂（通常有旋转机构）
典型应用	电路调试、校准	无线电调谐、频率选择
调整方式	通过螺丝/旋钮微调	通过旋转/滑动连续调整

六、实际应用示例

1. 晶体振荡器中的应用

在晶体振荡器电路中，微调电容器用于调整振荡频率

例如：一个10pF的微调电容器，用于将振荡频率微调至27MHz

调整过程：在电路调试时，通过螺丝微调电容值，达到要求后固定

2. 射频电路中的应用

在射频电路中，微调电容器用于微调谐振频率

例如：在2.4GHz Wi-Fi模块中，微调电容器用于精确调整谐振频率

优势：确保射频电路在指定频段内高效工作

七、现代应用趋势

1. 数字微调：随着技术发展，一些微调功能已通过数字方式实现（如数字电位器）
2. 集成化：在现代电路中，微调电容器的应用逐渐减少，但仍在需要精确调整的场合使用
3. 高精度要求：在5G、毫米波等高频应用中，对微调电容器的精度要求更高
4. 小型化：随着电子设备小型化，微调电容器也向更小尺寸发展

八、总结

微调电容器是电子电路设计中一种关键的校准元件，其核心价值在于：

精确调整：提供微小但关键的电容值调整

电路稳定：确保电路在特定频率或参数下稳定工作

调试工具：是电路调试和校准过程中不可或缺的工具

简单来说，微调电容器是"电路调试时的精确调整工具"，而不是"使用中可调的元件"。它在电路设计和制造过程中发挥着重要作用，特别是在需要精确频率或参数的电路中。
