电机启动电容器与运行电容器
一、核心定义与本质区别
特性 |
启动电容器 |
运行电容器 |
核心作用 |
提供启动转矩，帮助电机突破静摩擦力 |
提供持续运行功率，优化电机效率 |
工作时长 |
仅在启动瞬间工作（2-3秒后断开） |
持续工作（电机运行全程） |
电容容量 |
大容量（50-100μF） |
小容量（2-15μF） |
工作电压 |
通常250V（单相220V系统） |
通常400V（耐压更高） |
典型结构 |
铝电解电容器（有极性） |
有机薄膜电容器（无极性，CBB60/CBB80） |
关键电路位置 |
与启动绕组并联，启动后由离心开关断开 |
与运行绕组串联，持续工作 |
简单比喻：
启动电容 = "汽车启动时的点火系统"（瞬间高能量）
运行电容 = "汽车发动机的燃油系统"（持续稳定供能）
二、工作原理深度解析

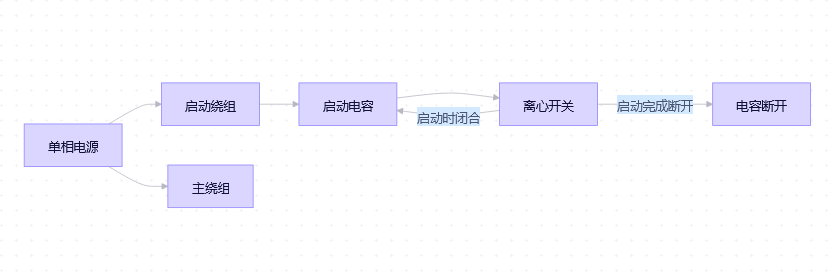

1. 启动电容器：突破静摩擦的关键
物理机制：在单相感应电机中，启动绕组与主绕组相位差为90°，但启动时相位差不足。启动电容提供超前相位，形成旋转磁场，产生启动转矩。
电路行为：
启动时：离心开关闭合 → 电容接入 → 产生90°相位差 → 启动转矩
启动后（转速达70%额定值）：离心开关断开 → 电容脱离电路
容量需求：容量 = (启动转矩需求) / (电机功率) → 通常为运行电容的3-5倍

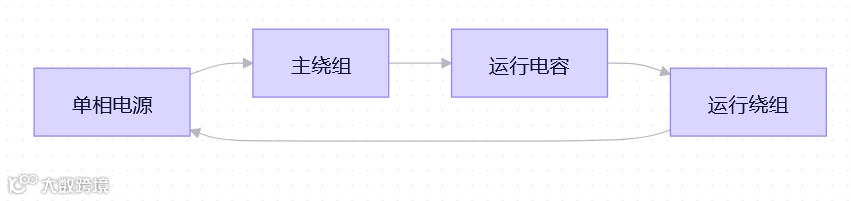

2. 运行电容器：维持高效运行的核心
物理机制：运行电容与运行绕组串联，维持相位差（约60°），使电机在运行时产生持续旋转磁场，降低电流、减少发热。
电路行为：
持续工作：电容始终接入电路，优化功率因数（从0.5提升至0.8+）
容量需求：容量 = (运行效率需求) / (电机功率) → 通常为启动电容的1/3~1/5
三、关键区别详解（附实测数据）
指标 |
启动电容器 |
运行电容器 |
为什么重要 |
典型容量 |
50μF, 70μF, 100μF |
4μF, 6μF, 10μF |
用错容量：启动电容太小→启动失败；运行电容太大→电机过热 |
工作电压 |
250V AC（常见） |
400VAC（常见） |
电压不足→电容击穿（启动电容用400V会浪费） |
介质材料 |
铝电解（有极性，需正负极接线） |
CBB60/80（聚丙烯薄膜，无极性） |
用错类型：铝电解电容在交流中会爆炸 |
寿命 |
1-2年（仅启动阶段使用） |
10年+（持续工作） |
启动电容失效→电机无法启动；运行电容失效→电机过热烧毁 |
失效后果 |
电机无法启动（"嗡嗡"声但不动） |
电机过热、电流超标、效率下降 |
启动电容失效：需更换启动电容；运行电容失效：需更换运行电容 |
实测案例：
一台1.5kW空调电机：
启动电容：70μF/250V（铝电解）
运行电容：8μF/400V（CBB60）
错误替换：用70μF运行电容 → 电机10分钟过热停机
四、典型应用场景与选型指南
1. 启动电容器：常见于需高启动转矩的设备
设备类型 |
电机功率 |
启动电容典型值 |
电路图 |
家用空调压缩机 |
1-3kW |
60-80μF/250V |
[启动绕组+电容+离心开关] |
洗衣机电机 |
0.5-1.5kW |
50-70μF/250V |
[启动绕组+电容+离心开关] |
空气压缩机 |
2-5kW |
80-100μF/250V |
[启动绕组+电容+离心开关] |
离心泵 |
0.75-2kW |
50-70μF/250V |
[启动绕组+电容+离心开关] |
选型关键：
-
查电机铭牌标称启动电容值 - 绝对不可
用运行电容替代启动电容（容量不足导致启动失败）
2. 运行电容器：持续优化运行效率
设备类型 |
电机功率 |
运行电容典型值 |
电路图 |
电风扇 |
50-100W |
1-2μF/400V |
[主绕组+电容] |
电冰箱压缩机 |
100-200W |
2-4μF/400V |
[主绕组+电容] |
鼓风机 |
0.5-1kW |
4-8μF/400V |
[主绕组+电容] |
水泵 |
0.3-1.5kW |
3-6μF/400V |
[主绕组+电容] |
选型关键：
-
电容值需匹配电机铭牌（误差±10%） - 必须使用无极性电容
（CBB60/CBB80） -
电压≥400V（220V系统需400V耐压）
五、常见故障与维修指南
1. 启动电容器失效（典型症状）
现象：电机"嗡嗡"声但不转动，启动后很快停机
原因：
电解液干涸（铝电解电容老化）
电容击穿（电压过高或质量差）
维修步骤：
1.断电并放电（用100Ω电阻放电10秒）
2.测量电容值（用万用表电容档）→ 正常应接近标称值
3.更换：同规格铝电解电容（如70μF/250V）
4.关键：必须用启动专用电容，不可用运行电容替代！
2. 运行电容器失效（典型症状）
现象：电机运行时发热严重、电流异常增大、效率下降
原因：
介质老化（CBB电容寿命约10年）
电压过载（长期超压运行）
维修步骤：
1.断电放电（同样用100Ω电阻）
2.测量电容值（用万用表电容档）→ 正常应接近标称值
3.更换：同规格CBB电容（如6μF/400V）
4.关键：必须用无极性电容，铝电解电容会爆炸！
维修警示：
用铝电解电容替代运行电容 → 电容爆炸风险！
用运行电容替代启动电容 → 电机启动失败
六、技术演进与未来趋势
1. 传统电容方案的局限
依赖离心开关（易磨损，寿命约5000次启动）
电容寿命受温度影响大（高温下寿命减半）
2. 现代解决方案
技术 |
原理 |
优势 |
应用案例 |
电子启动器 |
用可控硅替代离心开关 |
无机械磨损，寿命>10万次启动 |
现代空调、冰箱（如松下ECO） |
变频驱动 |
通过变频器直接控制相位差 |
消除电容需求，效率提升30%+ |
新型变频电机（如美的变频空调） |
薄膜电容升级 |
采用耐高温聚丙烯（CBB60） |
寿命延长至15年，耐温105℃ |
高端电机（如西门子工业电机） |
市场数据：
2023年全球电机电容市场中：
传统电容方案：65%（启动+运行电容）
电子启动器：25%
变频驱动：10%（增速最快，年增20%）
七、安全警示（必须牢记！）
- 断电操作：电机断电后，电容仍存高压（最高300V），必须放电10
分钟以上（用100Ω/5W电阻连接两极）。
- 极性警告：启动电容（铝电解）：必须按正负极安装（标有“-”极）
运行电容（CBB）：无极性，正负极可任意接。
- 绝对禁止：
❌用运行电容当启动电容（容量不足→启动失败）
❌用启动电容当运行电容（容量过大→电机过热）
❌用铝电解电容做运行电容（交流中会爆炸！）
八、总结：关键记忆点
要点 |
启动电容器 |
运行电容器 |
作用 |
突破静摩擦，提供启动转矩 |
优化运行效率，维持相位差 |
工作时间 |
启动瞬间（<3秒 |
持续运行 |
容量 |
大（50-100μF） |
小（2-15μF） |
介质 |
铝电解（有极性） |
CBB60/80（无极性） |
电压 |
250V AC |
400V AC |
失效后果 |
电机无法启动 |
电机过热、效率下降 |
维修核心 |
用同规格启动电容 |
用同规格CBB电容 |
终极口诀：
"启动电容大又短，运行电容小又长；
启动用铝电解，运行用CBB；
用错电容会爆炸，断电放电保平安！"
附：电机电容选型速查表
电机功率 |
启动电容 (μF/250V) |
运行电容 (μF/400V) |
介质类型 |
0.5kW |
50 |
3 |
铝电解/CBB60 |
1.0kW |
60 |
4 |
铝电解/CBB60 |
1.5kW |
70 |
5 |
铝电解/CBB60 |
2.0kW |
80 |
6 |
铝电解/CBB60 |
3.0kW |
100 |
8 |
铝电解/CBB60 |
注：实际应用需以电机铭牌为准，此表为典型值参考
安全第一：更换电容前务必断电、放电
