为什么MLCC容值越高，电压越低？

为什么贴片陶瓷电容容值越高，电压越低？

大家好！今天咱们来聊聊一个电子设计中非常实用但又容易被忽视的问题：为什么贴片陶瓷电容（MLCC）的容值越高，额定电压反而越低？这个问题看似简单，但背后涉及到电容器的物理原理和设计取舍，理解了它，能帮我们在电路设计中避免很多坑。

📌核心原因：电极间距与介电强度的平衡

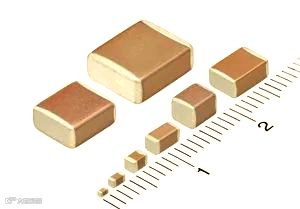

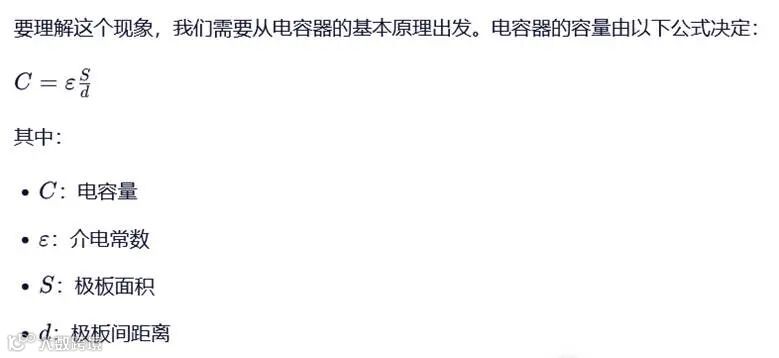

在贴片电容有限的封装尺寸（如0603）内，要增大容值，制造商必须在减小电极间距(d)或增大极板面积(S)之间做选择。而减小电极间距是实现高容值最直接的方式，

但这会导致一个关键问题：电极间距越小，电介质的耐压能力越低。

电极间距小 = 电场太强 = 容易"电击穿"

想象一下，你把两块磁铁的同极靠得很近，它们会互相排斥得特别厉害。电极间距小也是一样的道理：

电极间距(d)越小，电场强度(E)就越大（公式：E = V/d）

电场太强，电介质（陶瓷）就撑不住了，就像你把一张纸叠得太薄，一碰就破

详细解析：容值与电压的关系

1. 封装尺寸相同，容值越高，电压越低

以0603尺寸的MLCC为例

为什么会出现这种趋势？

高容值需要更小的电极间距：为了在0603这种小尺寸内实现高容值，必须将电极间的距离(d)减小，这直接导致了耐压能力的下降。

使用更高介电常数的材料：实现高容值通常需要使用X5R、Y5V等II类陶瓷材料（介电常数高，但稳定性差），这些材料的耐压能力本身就比I类（如C0G/NP0）低。

直流偏压特性：II类陶瓷电容的容值会随电压增加而显著减小，这使得在高电压下实际可用容值远低于标称值。

2. 为什么II类陶瓷电容的容值会随电压变化？

一个标称10μF的0603瓷片电容，当施加9V偏置电压时，实际容值下降到约2μF。

这是II类陶瓷电容（X5R、X7R、Y5V等）的典型特性：

"Y5V 介质陶瓷电容器的电容量随直流偏置电压变化非常大，从无偏置时的百分之一百电容量下降到额定电压下的直流偏置电压时得不到额定电容量的百分之二十五，也就是说10μF的电容量在额定电压时仅为不到2.5μF"

3. 电压与容值关系的物理原理

当电容器两端施加电压时，电场强度会增加，导致电介质的极化程度改变。在II类陶瓷电容中，这种极化变化会导致有效介电常数降低，从而使得实际容值下降。

简单说：电压越高，电容器"看起来"的容值越小。

实际应用中的重要提示

1.不要将高容值电容用于高电压场景：比如不要用47μF的0603电容在25V电路中，因为其实际容值可能只有几微法。

2.需要高容值+高电压？ 选择更大的封装（如1206、1210）或I类陶瓷电容（C0G/NP0）。

3.滤波电路中的选择：对于电源滤波，如果电压不高（<10V），可以用高容值的0603电容；但如果电压较高，应考虑使用1206封装的低容值电容。

4.设计裕量：知识库[12]提到"为保证电路长期可靠，一般要求电容两端的电压不超过额定值的70%"，这是非常重要的设计原则。

通俗比喻

想象一下：你有一个小盒子（封装尺寸），想装更多的东西（容值）。要装更多，你只能把东西堆得更密（减小电极间距）。但堆得越密，盒子就越容易被压坏（耐压能力下降）。

如果盒子（电容）太小，你装了太多东西（高容值），它就经不起压力（高电压）。

贴片陶瓷电容容值越高、电压越低的根本原因在于：

1.为了在有限封装内实现高容值，必须减小电极间距

2.电极间距减小直接导致耐压能力下降

3.高容值电容通常使用II类陶瓷材料，其容值随电压变化大

理解了这个原理，你在选择贴片电容时就能更明智地平衡容值和电压需求，避免电路工作异常或电容损坏。
