“三级配电”是施工现场临时用电安全技术规范的核心要求，旨在实现配电层级清晰、分区明确、保护有效，防止因配电故障引发大面积停电或触电事故。
一、 三级配电系统架构
三级配电系统指从电源到用电设备之间，经过总配电箱（总配电柜）、分配电箱、开关箱三个层次的逐级配电系统。

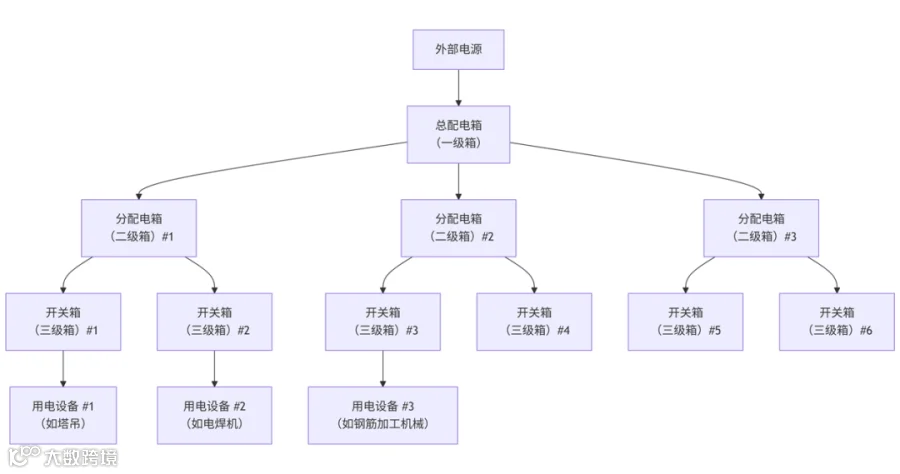

其架构和关系如下图所示：
如上图所示，供电关系必须遵循 “分级分路”原则：
总配电箱（一级箱）向 多个分配电箱（二级箱）供电。
一个分配电箱（二级箱）可以向 多个开关箱（三级箱）供电。
一个开关箱（三级箱）只能连接 一台固定的用电设备（“一机一闸一漏一箱”）。
二、 各级配电箱设置标准与技术要点
项目
|
总配电箱（一级箱）
|
分配电箱（二级箱）
|
开关箱（三级箱）
|
功能定位
|
整个施工现场或用电区域的总电源控制中心
|
特定区域或设备群的电源分配枢纽
|
直接控制单一用电设备的最终保护单元
|
设置位置
|
靠近外电电源或施工现场变压器，便于电源引入。
|
用电设备或负荷相对集中的区域，如楼栋入口、施工区中心。
|
距离其控制的固定式用电设备水平距离不超过3米，便于紧急断电。
|
电气配置
|
- 设置总隔离开关（可见明显断开点）。 |
- 设置总隔离开关。 |
- 必须设置隔离开关和漏电保护器。 |
防护要求
|
应设在专用配电室内，或采用全封闭式箱体，防尘防雨。
|
箱体应防尘防雨，有门有锁，固定式安装。
|
箱体应防尘防雨，有门有锁，可移动设备用的开关箱应有支架，离地高度合理。
|
接地与接线
|
必须做重复接地，接地电阻值**≤10Ω**。
|
通常从总箱的PE线（保护零线）引出。
|
PE线必须连接到设备外壳。
|
|
|
采用 TN-S接零保护系统（三相五线制），即工作零线（N）和保护零线（PE）严格分开。
|
|
|
三、 关键施工技术要求
1.“一机一闸一漏一箱”制度（核心原则）
一机：一台独立的用电设备。
一闸：一个独立的隔离开关，用于检修时隔离电源。
一漏：一个独立的漏电保护器（额定漏电动作电流≤30mA，动作时间≤0.1s）。
一箱：一个独立的开关箱。
2.电缆线路敷设
电缆干线应采用埋地或架空敷设，严禁沿地面明设，避免机械损伤和介质腐蚀。
电缆穿越道路、脚手架等易受损部位须加设防护套管。
分配电箱与开关箱之间的电缆，以及开关箱至设备的电缆，应使用橡套软电缆。
3.接地防雷
整个系统必须采用TN-S接零保护系统，严禁将保护零线（PE）与工作零线（N）混接。
在总配电箱、供电线路末端以及大型设备（如塔吊、电梯）处必须做重复接地。
塔吊、施工电梯等高大机械设备需按规定设置防雷装置，其接地电阻应符合要求。
4.安全操作维护
配电箱应编号，并标明责任人、联系电话及供电范围。
箱内应张贴系统图和安全操作规程。
箱体内保持整洁，不得堆放任何杂物。
电工必须持证上岗，定期巡检，并做好记录。
四、 常见问题
禁止“一闸多机”：一个开关箱控制多台设备是重大安全隐患。
禁止“混用零线”：严禁将设备外壳接在N线上。
禁止“使用木制配电箱”：箱体必须为防燃、防雨的专业金属或非金属箱体。
禁止“电缆拖地”：特别是穿越施工区域时，必须进行保护。
禁止“非电工操作”：所有用电接线、维修必须由专业电工完成。
典型的实际工程案例
案例一：大型商业综合体/住宅小区项目
这是最常见、最标准的应用场景。
项目特点：占地面积大、楼栋多、用电设备分散且类型复杂（塔吊、施工电梯、钢筋加工场、楼层作业面等）。
三级配电的具体应用：
1.第一级：总配电箱（柜）
设置位置：施工现场的临时变压器附近或电源引入处。
应用实例：设置2-3个总配电柜，分别负责：
总柜1#：专供1#塔吊、1#施工电梯和1号楼的施工用电。
总柜2#：专供钢筋加工场、木工加工场等大型集中加工区域。
总柜3#：专供办公区、生活区及现场照明。
作用：
实现区域总隔离，如果2#柜的加工区出现严重故障，不会影响1#楼的塔吊和施工电梯运行，保障了关键设备的供电。
2.第二级：分配电箱
设置位置：在每个用电区域的中心位置。
应用实例：
在1号楼的首层楼梯间，设置一个分配电箱，电源来自总柜1#。
在钢筋加工场旁边，设置一个分配电箱，电源来自总柜2#。
在每一栋楼的中间楼层（如每10层）设置一个分配电箱，采用电缆沿电梯井或管道井垂直敷设供电。
作用：
将总箱的电能合理分配给该区域内的多个作业面或设备群。
3.第三级：开关箱
设置位置：紧邻用电设备（≤3米）。
应用实例：
塔吊下方：专用开关箱，控制塔吊，严格执行“一机一闸一漏一箱”。
楼层面板：连接手持电动工具（如电锤、振动棒）的开关箱。
电焊机旁：专用开关箱，内置电焊机专用漏电保护器。
施工电梯入口：专用开关箱控制电梯，同时旁边可能还有一个开关箱供楼层照明使用。
作用：这是安全的最后一道防线。当某个工人操作的电锤发生漏电时，只有该开关箱跳闸，不会导致整个楼层或整个工地停电。
案例二：线性工程（如公路、市政管道、轨道交通）
项目特点：作业线长、工作点移动、环境复杂（野外、跨路、涉水）。
三级配电的具体应用（动态调整）：
1.第一级：总配电箱
设置位置：沿线路每隔一定距离（如1-2公里）设置的箱式变电站或杆上变压器下方。
应用实例：将长长的线路划分为多个供电段，每个供电段设置一个总配电箱。
2.第二级：分配电箱
设置位置：位于一个供电段内的核心作业点，如：
桥梁墩柱施工处
隧道洞口
顶管工作井
应用实例：分配电箱被设计成可移动式（安装在可靠的拖箱或支架上），随着工作面的推进而迁移。
3.第三级：开关箱
应用实例：
潜水泵开关箱：用于基坑排水，随着基坑开挖深度移动。
路面摊铺机、压路机开关箱：随着施工进度沿线路移动。
隧道内照明、通风机开关箱：在隧道内分段设置。
特殊要求：电缆敷设必须适应移动需求，并做好防护。在潮湿的隧道或基坑内，开关箱的防雨防尘等级（IP等级）要求更高，漏电保护动作电流值可能更敏感（如≤15mA）。
案例三：大型工业厂房（如钢结构厂房、洁净车间）
项目特点：空间高大、多专业交叉作业（土建、钢结构、设备安装、消防机电）、后期设备用电负荷大。
三级配电的具体应用：
1.第一级：总配电箱
应用实例：根据施工阶段动态调整。初期可能只有一个总箱供土建施工。进入钢结构安装和设备安装阶段后，可能会新增或划分出专门的总箱给大型安装设备（如履带吊、高空作业平台）和后期机电调试用电。
2.第二级：分配电箱
设置位置：挂在厂房钢柱上或设置在固定的设备基础上。
应用实例：
钢结构焊接区分配电箱：下设多个开关箱供电焊机使用。
设备安装区分配电箱：为不同区域的设备调试供电。
作用：清晰划分焊接、安装、装修等不同专业的用电区域，便于管理。
3.第三级：开关箱
应用实例：
高空作业平台专用开关箱：电缆需有防拉拽措施。
精密设备调试专用开关箱：有时需要增加稳压、防浪涌保护。
三级配电系统应用价值
应用案例
|
核心价值体现
|
商业/住宅小区
|
标准化管理，安全与效率并重。通过固定区域划分，确保塔吊等关键设备供电不受干扰，保障施工进度。
|
线性工程
|
动态适应性，安全随作业面移动。系统必须具备灵活性，确保在移动和复杂环境下，人身安全保护（漏电保护）始终有效。
|
工业厂房
|
专业性与阶段性，适应交叉作业。根据不同施工阶段和专业需求，动态调整配电方案，满足高大空间、多设备、高要求的安全用电需求。
|
原创声明：本文仅供学习交流，未经作者书面授权不得用于商业目的。
