通过 4个典型电气系统场景详细说明 “与一次回路分离的控制回路”的特点及分离设计的必要性原则：
物理隔离（导线分开敷设）+ 电气隔离（继电器/光耦/CT）+ 能量隔离（控制电路低功率）这种分离设计是电气安全的基石，也是现代自动化系统可靠性的根本保障。
场景一：高压断路器控制回路（电力系统核心保护）

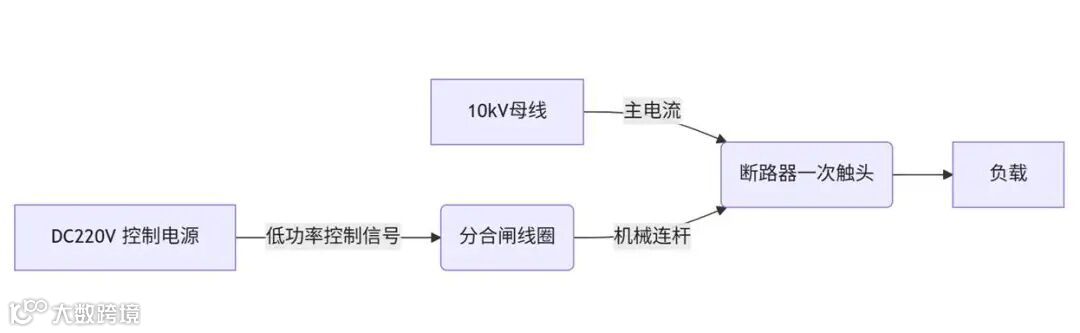

分离结构示意图
一次回路（强电）：
电压等级：10kV（10,000V）
电流大小：额定电流630A（短路时可达20kA）
回路元件：断路器灭弧室、电流互感器、母线
控制回路（弱电）：
电压等级：DC220V/DC110V（安全低电压）
电流大小：＜10A（通常仅0.5-2A）
控制逻辑：由保护继电器或PLC发出“分闸/合闸”指令
分离优势：
▶维修安全：检修控制回路时无需断开高压电，仅需停控制电源
▶防干扰：高压回路短路产生的电磁干扰不会烧毁二次控制芯片
▶标准化设计：控制模块可通用（同一控制箱适配不同电压等级断路器）
场景二：变频器驱动电机系统

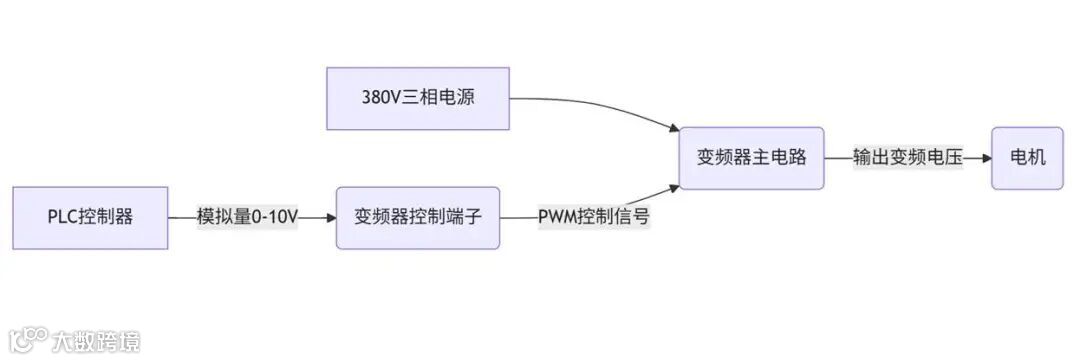

分离结构示意
一次回路（动力线路）：
电压：AC380V（经变频器输出0~380V可变）
电流：50~500A（依据电机功率）
元件：IGBT逆变模块、直流母线电容
控制回路（信号线路）：
电压：DC24V（安全电压）
信号类型：启停指令（干接点）、速度给定（0-10V）
逻辑控制：PLC程序实现速度曲线、加减速时间
分离原因：
避免共模干扰：
IGBT开关过程产生高dV/dt（可达10kV/μs），若控制信号与动力线同缆敷设，将导致信号失真
简化布线：
控制线可使用非屏蔽双绞线（成本↓），动力线需强制屏蔽
保护控制设备：
短路故障时数千安电流不会灌入PLC输出模块
场景三：电加热炉温度自动控制系统

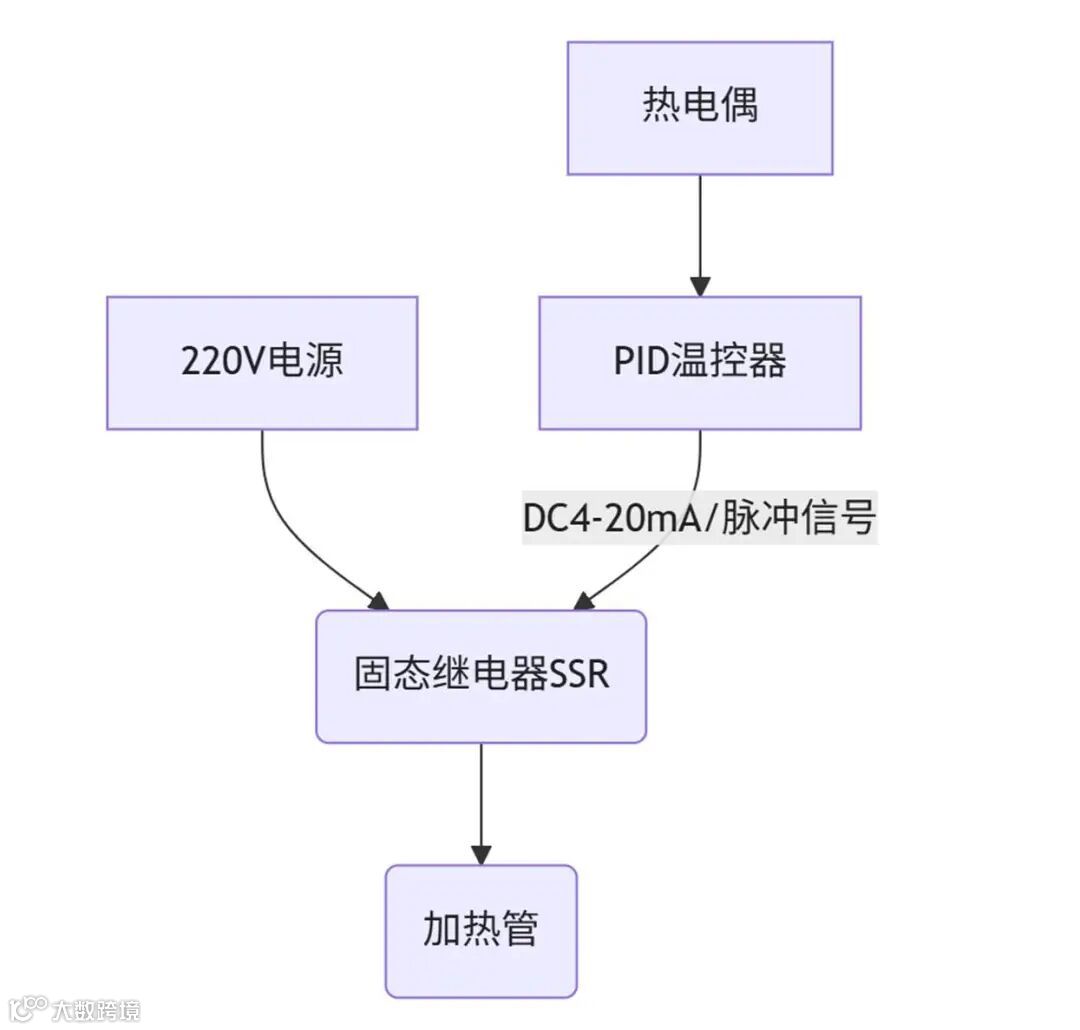

分离原理图
一次回路（加热主电路）：
负载功率：20kW（电流约90A），连续工作
开关元件：SSR内部晶闸管（承载主电流）
控制回路（信号链路）：
传感器信号：热电偶输出mV级微电压（需信号放大器）
控制输出：温控器生成4-20mA或PWM脉冲控制SSR通断
通讯接口：RS485联网上传温度数据
分离的价值：
✅避免热噪声干扰：
大电流导线发热可干扰μV级热电偶信号
✅保护测量精度：
热电偶延伸导线远离强电线（间距≥30cm）
✅控制模块通用性：
相同PID控制器可管理不同功率的加热炉（仅需更换SSR）
场景四：变电站继电保护系统

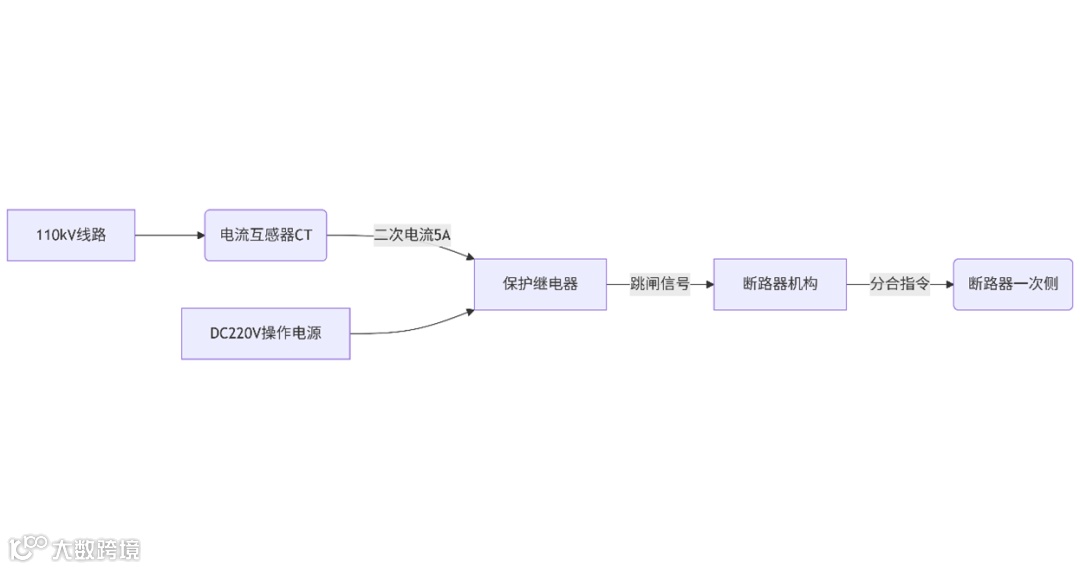

分离架构（典型110kV线路保护）
一次回路：
CT二次电流：额定5A（一次侧短路时可达100A）
电压回路：PT输出100V交流
控制回路（保护逻辑）：
信号输入：CT/PT二次信号经电缆接入保护装置
操作电源：DC220V（独立蓄电池供电）
输出指令：继电器触点控制断路器分合闸线圈
分离的深层价值：
🔧实现电气隔离：
CT/PT将一次高压/大电流转换为标准化二次信号（5A/100V）
⚡确保动作可靠性：
即使一次侧短路故障，控制回路由独立电源供电仍可靠跳闸
📊扩展监测功能：
在控制回路中添加录波器、通信管理机等设备，不影响主系统安全
关键技术
对比项
|
一次回路
|
分离的控制回路
|
电压等级
|
高压（＞1kV）或大电流主电路
|
低电压（通常≤48V DC/240V AC）
|
电磁环境
|
大电流/高电压，强电磁干扰
|
信号级环境（需抗干扰设计）
|
维护安全性
|
必须断电操作，高风险
|
可带电检修（低压安全规范）
|
设计目标
|
能量传输与分配
|
指令传递与逻辑控制
|
