一份专业的CAD设计说明，是确保光储微电网从蓝图变为可靠工程的关键。
光储微电网的CAD设计是一个多专业协同的综合性工作。严谨的设计说明和详细的图纸是项目成功的基石。
一、 设计总则
光储微电网的CAD设计首要目标是实现系统的安全、可靠、经济及可扩展运行。
具体遵循以下原则：
安全性与可靠性：
确保设备选型、电气接线、保护配置符合国家规范（如GB 50052《供配电系统设计规范》、GB 50797《光伏发电站设计规范》），保证在并网/离网切换、故障情况下系统和设备的安全。
经济性与高效性：
优化设备配置，通过能量管理系统实现“削峰填谷”（即在电网负荷低谷时段储存电能，在高峰时段释放使用）和“谷电峰用”，降低用户用电成本，提升光伏自发自用率。
灵活性与可扩展性：
采用模块化设计，为未来增加光伏容量、储能单元或充电桩等负载预留接口，支持平滑扩容。
二、 系统结构与关键设备选型

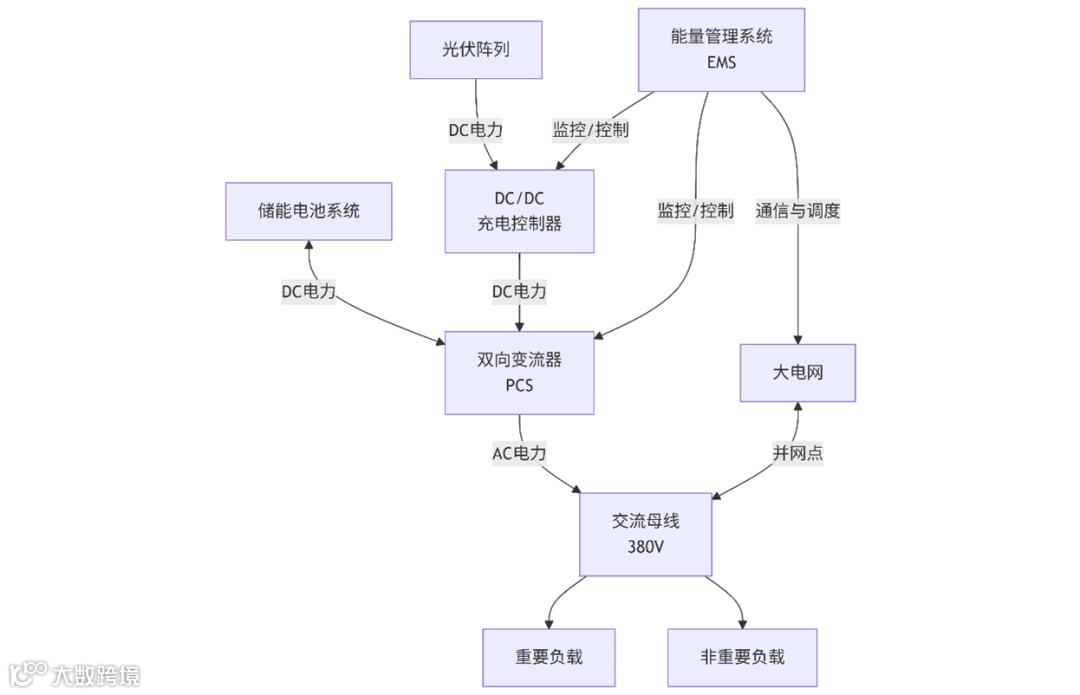

一个典型的光储微电网系统主要包含以下核心部分
1. 分布式光伏发电系统
组件选型：
目前主流采用单晶PERC组件，功率可达550Wp及以上，转换效率高。根据屋面或场地承载力、当地光照资源确定安装容量和倾角。
逆变器选型：
优先选用组串式逆变器（如100kW型号），其MPPT（最大功率点跟踪）路数多，能减少组件遮挡不一致带来的发电损失，便于运维。
CAD绘制要点：
在平面布置图中清晰标注光伏阵列布局、串并联方案（如19块组件串联）、直流汇流箱位置及直流电缆路由。
2. 电池储能系统
技术选型：
锂离子电池（尤其是磷酸铁锂电池）因高能量密度、长循环寿命成为主流选择。铅酸电池价格较低但循环次数较少。
容量配置：
综合考虑负载特性、自持时间要求及峰谷电价差。一个参考公式为：储能有效容量 (kWh) = 重要负载功率 (kW) × 需保障供电时间 (h) / (放电深度 × 系统效率。
例如，为20kW重要负载提供2小时备份，考虑90%放电深度和90%系统效率，需配置约50kWh的储能容量。
CAD绘制要点：
在电气系统图中详细绘制电池簇、电池管理系统、储能变流器的连接关系，并注明总容量（如400kWh/100kW）。
3. 能量管理系统与变流器
能量管理系统：
EMS是系统大脑，负责数据采集、运行模式切换、功率调度等。在CAD设计中，需明确其与各子系统（BMS、PCS、电网调度）的通信网络拓扑和接口协议。
储能变流器：
PCS为双向变流器，具备并网和离网双模式运行能力，并能实现无缝切换。其功率等级需与储能系统和负载需求匹配（如100kW）。
4. 系统保护与接入方案
防逆流保护：
在并网点安装防逆流装置，由EMS控制，防止储能能量向电网逆向输送，确保符合电网要求。
电气主接线：
常用单母线接线方式，清晰划分光伏、储能、负载、电网等回路。并网点设置智能开关，由EMS控制投切，实现并离网切换。
三、 核心CAD图纸构成
一套完整的光储微电网CAD图纸通常包括：
图纸类型
|
核心内容与标注要点
|
电气主接线图
|
系统整体拓扑、设备符号与型号（如PCS: 100kW）、电压等级（如380V）、断路器与互感器参数、并网点位置
。
|
设备布置图
|
光伏阵列、汇流箱、逆变器、储能集装箱、配电柜、EMS控制柜等在场地或建筑内的精确位置和尺寸，需考虑操作与维护空间
。
|
电缆清册与敷设图
|
所有电力电缆（光伏直流电缆、交流电缆）及通信电缆的型号、截面、起点、终点及敷设方式（桥架/埋管）。
|
防雷接地系统图
|
光伏阵列防直击雷措施、设备防雷器布置、接地网布置及接地电阻要求（通常≤4Ω）
。
|
系统通信拓扑图
|
EMS、BMS、PCS、智能电表等设备之间的通信线路、协议（如Modbus, IEC 104）及网络设备
。
|
四、 关键设计
1.容量匹配优化：
光伏装机容量、储能容量和负载功率需科学匹配，避免“大马拉小车”或容量不足。可借助专业软件进行全年光资源模拟和负载分析，实现最优配置。
2.无功补偿与电能质量：
若负载中有大量电机类感性负载，需考虑在交流母线侧配置无功补偿装置，维持电压稳定，保证电能质量。
3.消防安全：
特别是储能系统，需遵循《电化学储能电站设计规范》，设计完善的消防系统（如全氟己酮自动灭火）、防爆通风及热管理措施。
4.运维便利性：
在设计阶段就应考虑后期运维，如设备布局留有足够检修空间，重要节点设置监测仪表，为远程监控系统预留接口。
