通过 4个典型电气示例清晰说明 “与一次回路连接的控制回路”的实现方式及其技术特点，涵盖直接耦合、感应连接、功率驱动等常见场景。
场景一：电流表直接接入一次回路（最简易直连）

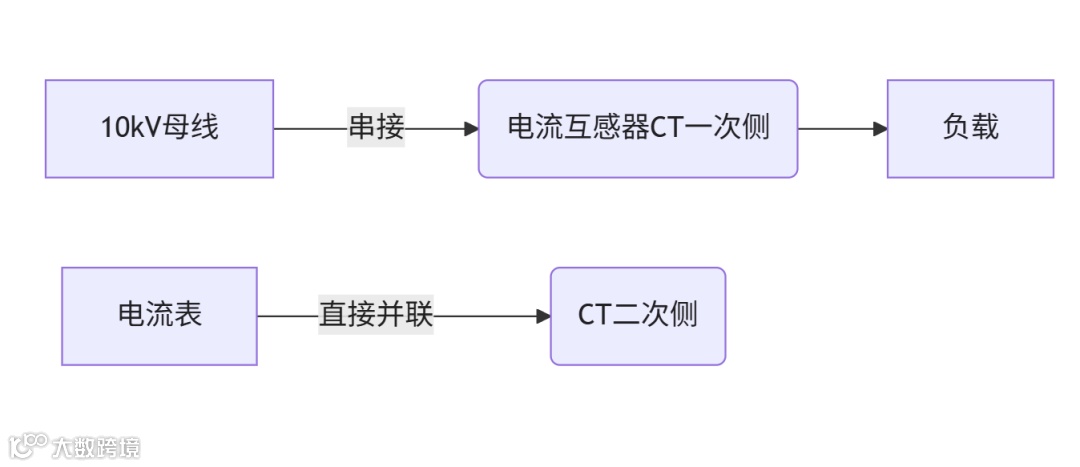

接线示意图
控制回路设备：指针式电流表（测量范围0～5A）
连接方式：
➤电流表 直接并联在电流互感器（CT）二次绕组两端
➤ CT一次侧 串联于高压母线（10kV）
能量传递路径：
高压电流 → CT一次绕组 → 电磁感应 → CT二次绕组 → 电流表线圈
关键参数：
CT变比 600/5（一次电流600A对应二次电流5A）
电流表功耗 ≤2VA（需匹配CT二次容量）
⚠️风险点：若CT二次开路将产生数万伏高压，威胁人员设备安全
场景二：交流接触器线圈供电系统（直驱式控制）

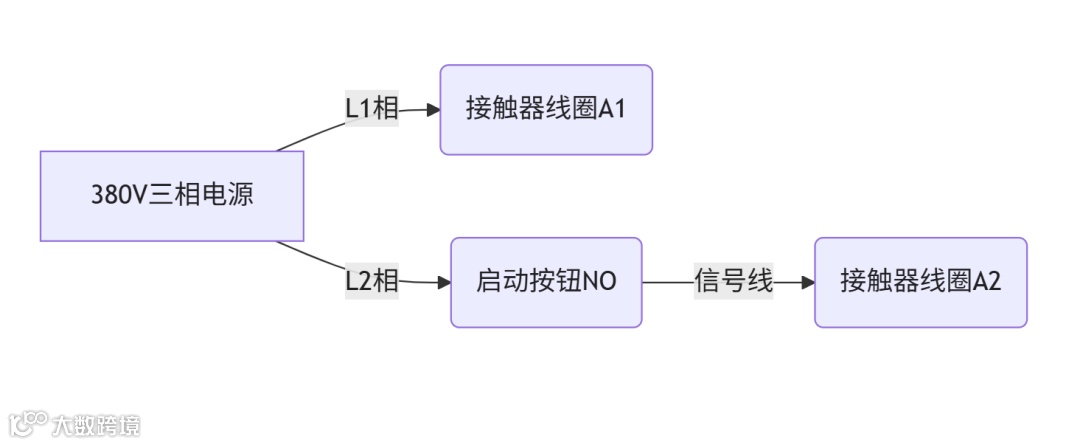

结构原理图
控制回路设备：接触器线圈（吸合功率约50W）
连接特点：
➤线圈 直接跨接在两相电源线（L1/L2，380VAC）之间
➤启动按钮串入控制回路（一次回路电压操作）
动作逻辑：
按下按钮 → L1→线圈→按钮→L2通路 → 线圈得电 → 接触器吸合 → 主触头闭合
电压等级混用：
主触头控制回路：380VAC（一次回路）
线圈控制回路：380VAC （等同一次回路电压）
⚠️安全警示：电工带电检修按钮线路时 直接暴露在380V电压下！
场景三：晶闸管移相调压控制（一次回路直接触发）

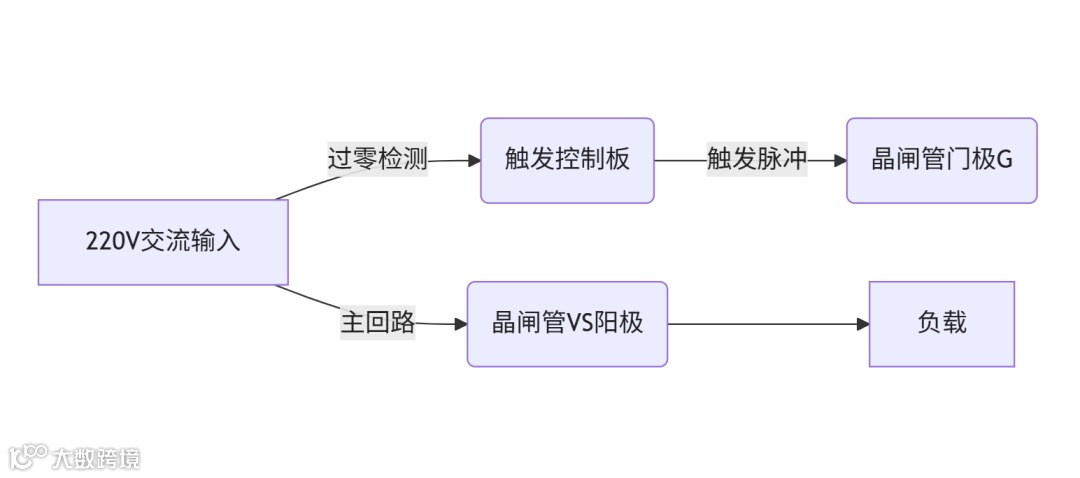

拓扑结构
控制回路：移相触发电路（工作电压取自主回路）
直接连接方式：
➤触发控制板电源 直接从晶闸管阳极取电压（经电阻降压）
➤移相脉冲 直接注入晶闸管门极（无光电隔离）
波形影响：
触发角α调节范围 0°～150°（改变输出电压0～200V）
门极驱动电流 直接流经主功率回路
💥典型问题：主回路浪涌电压通过门极易击穿控制芯片

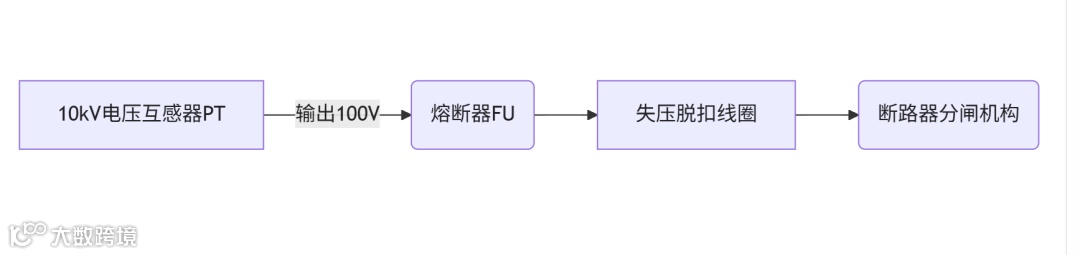

场景四：断路器失压脱扣线圈（保护性耦合）
连接方法
控制回路：失压脱扣线圈（动作功率≤100VA）
连接特点：
➤线圈 直接并联在电压互感器（PT）二次侧（输出电压100V）
➤无任何隔离转换设备（属于一次系统的延伸）
保护逻辑：
电网断电 → PT二次失压 → 脱扣线圈释放 → 机械锁扣脱开 → 断路器分闸
回路参数：
线圈电阻 约100Ω
动作时间 ≤200ms
🛡安全设计要点：必须配置熔断器（FU）防止二次短路波及一次系统
与非分离式对比总结
特性
|
分离式控制回路（如PLC）
|
直连式控制回路
|
电气隔离
|
光电隔离/继电器隔离
|
无隔离
|
控制电压等级
|
DC24V/DC48V等安全电压
|
等同一次系统电压（380V/10kV等）
|
抗干扰能力
|
高（因低压小电流）
|
低（易受电磁干扰）
|
维护风险
|
可低压带电维护
|
需按高压设备处理
|
典型成本
|
较高（需独立电源和隔离元件）
|
极低（无额外转换）
|
为什么依然存在直连设计？
1.成本压降：省去CT、PT、继电器等隔离转换元件
2.快速响应：信号直通无延迟（如失压脱扣需动作）
3.应用特殊：大功率触发场合（如晶闸管需门极强驱动）
工程建议：
只在 信号检测（如CT二次）、无隔离开关控制（接触器）、功率控制（晶闸管触发）、保护回路（失压脱扣）等必要场合使用直连控制，其它场景优先采用安全隔离设计！
