浪涌保护器（SPD）后备熔断器的选型是确保电涌防护系统安全运行的核心环节。
依据国家标准 GB/T 18802.21-2022（低压电涌保护器 第21部分：电信和信号网络的电涌保护器性能要求和试验方法）及 GB 50057-2010（建筑物防雷设计规范），后备熔断器需满足以下严格设计标准。
一、后备熔断器的核心功能
1.分断SPD失效电流：
当SPD因热崩溃或短路失效时，熔断器需及时切断故障回路。
2.承受暂态过电流：
允许雷电流（8/20μs）通过而不误动作，确保防护连续性。
3.与上游保护协调：
避免越级跳闸，保证选择性保护。

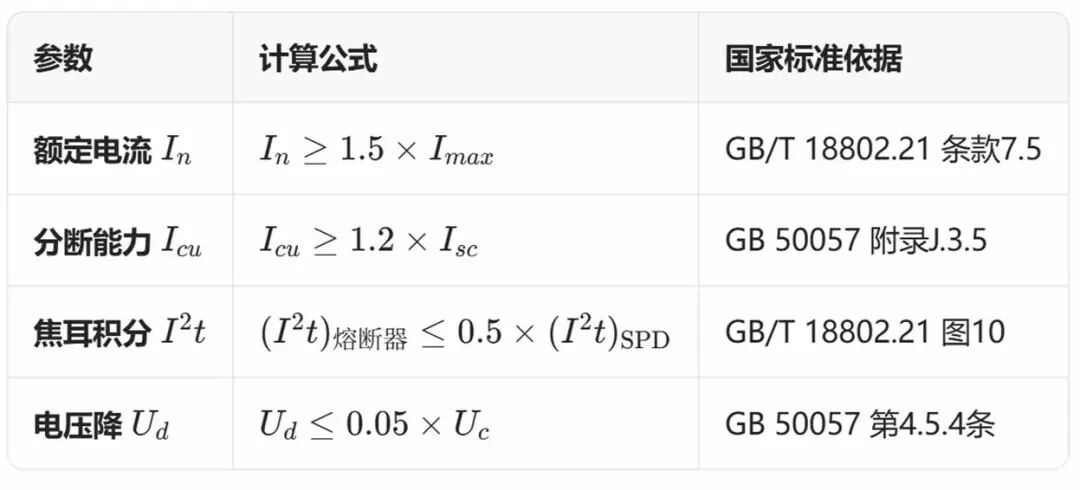

二、计算选型关键参数（强制性验证项）

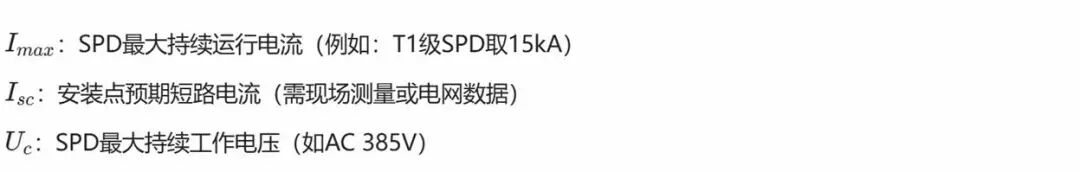

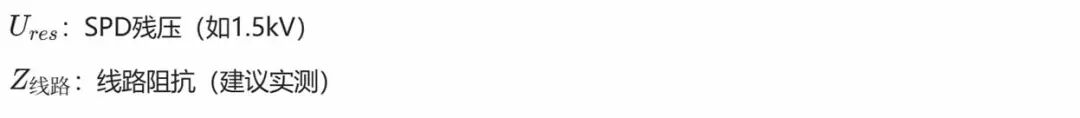

参数说明：
三、熔断器特性匹配SPD类型
1. 电压开关型SPD（如火花间隙）
选型要求：gg型全范围熔断器

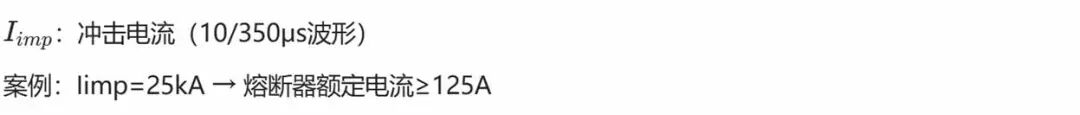

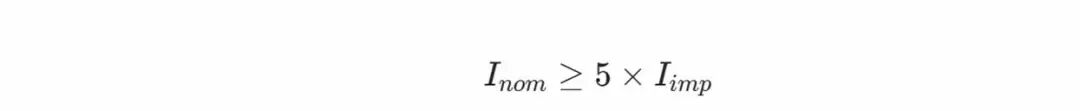

特性验证：
2. 限压型SPD（如MOV）
选型要求：gG或gPV（光伏专用）熔断体

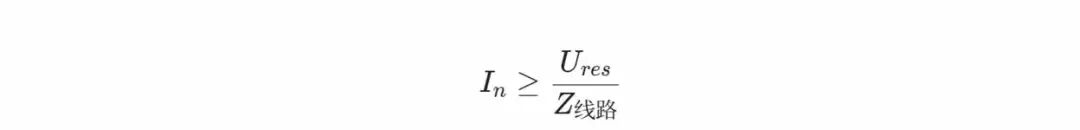

特性验证：
3. 特殊场景（光伏系统）
标准依据：GB/T 32512-2016（光伏系统用直流电涌保护器）
熔断器选型：DC专用熔断器（gPV型），需满足：
四、选型计算
Step 1：确定安装点参数
Step 2：计算最小熔断器额定电流
➜初选 315A gG熔断器（IEC标准序列）

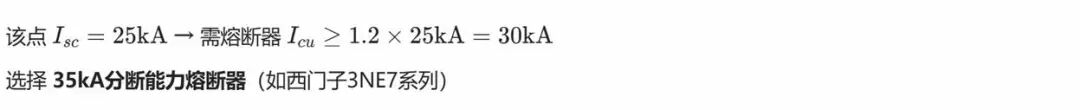

Step 3：验证分断能力

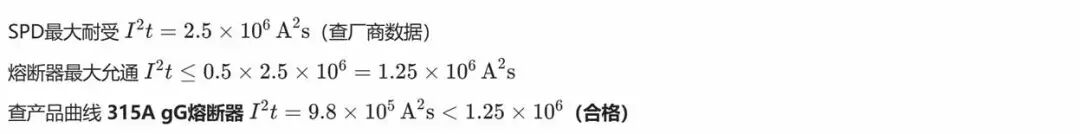

Step 4：校验焦耳积分
五、安装规范（GB 50343-2012）
1.安装距离：
超长时增大线径（电压降补偿）

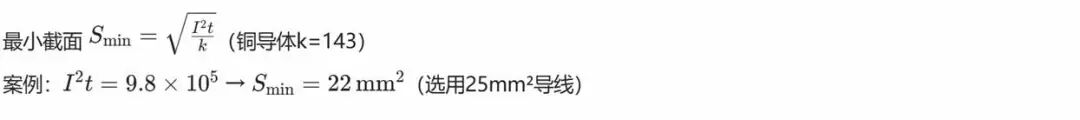

2.导体选择：
六、常见错误
错误类型
|
风险
|
解决方案
|
熔断器等级过低 （例：用aM型）
|
雷电流误动作
|
必须使用 gG/gg型
|
未计算温度降容
|
高温下提前熔断
|
环境温度＞40℃时选高一档电流
|
忽略直流分量
|
光伏系统熔断器粘连
|
选用 gPV型专用熔断器
|
七、验证工具
1.计算软件： ETAP短路计算模块
2.现场检测：
微欧计测量回路电阻（目标值≤50μΩ）
红外热像仪检查温升（ΔT≤15K）
八、功能定位与工作场景
状态
|
触发条件
|
后备熔断器动作
|
保护目标
|
正常泄流
|
雷电流（8/20μs）通过SPD
|
不动作
|
保持电源连续供电
|
SPD失效
|
工频续流/短路故障（持续）
|
熔断切断
|
防止火灾、设备烧毁
|
过载运行
|
SPD老化导致漏电流增大
|
延时熔断
|
保护线路绝缘
|
九、熔断器结构保障机制
1. 熔体特殊设计
M型双金属结构：
窄颈段：快速发热熔断（过载保护）
宽体段：延迟散热（避雷电流）
2. 灭弧介质
石英砂：在10ms内吸附金属蒸汽
陶瓷管壁：承受>100kA的电弧能量

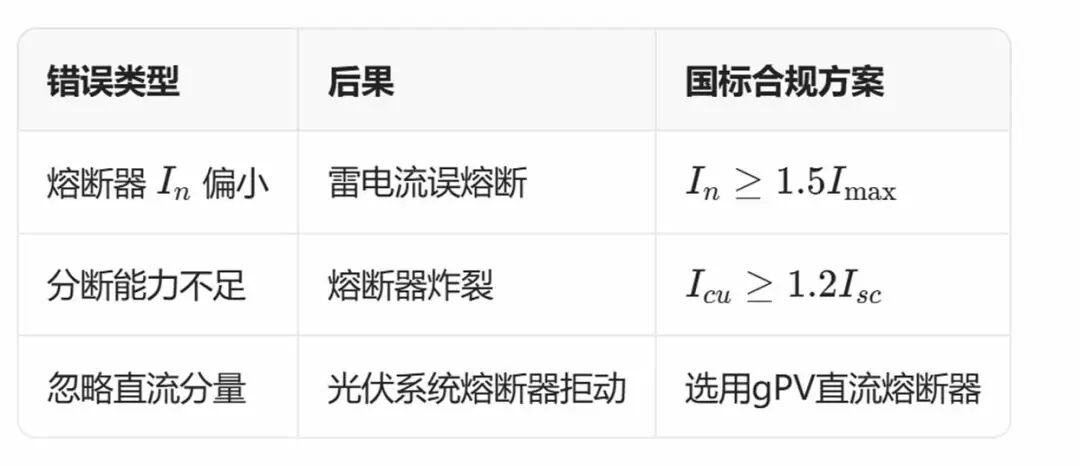

十、选型错误案例
