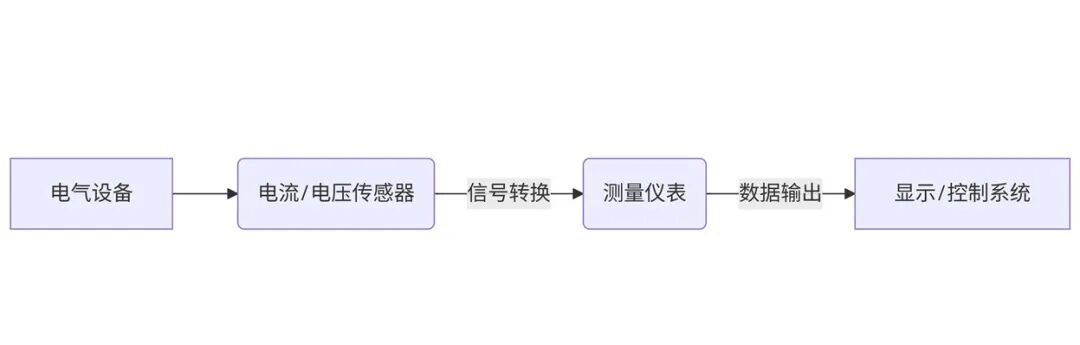

测量仪表回路是指专门用于采集电气参数（电压、电流、功率、电能等）并通过标准化信号输出测量结果的完整电路系统。其核心是通过传感器和仪器将电气量转化为可读、可传输的数据。
一、电气测量仪表回路的4大核心元件
1.传感器（如CT/PT）
电流互感器（CT）：将大电流按比例缩小（如600A→5A）
电压互感器（PT）：将高电压按比例降压（如10kV→100V）
2.测量仪表
电能表、数显表、指针式表计等
3.传输线路
专用测量电缆（如RVVP 2×2.5mm²屏蔽线）
4.终端设备
PLC模拟量输入模块、能源管理系统(EMS)
二、典型示例：10kV配电柜电能计量回路

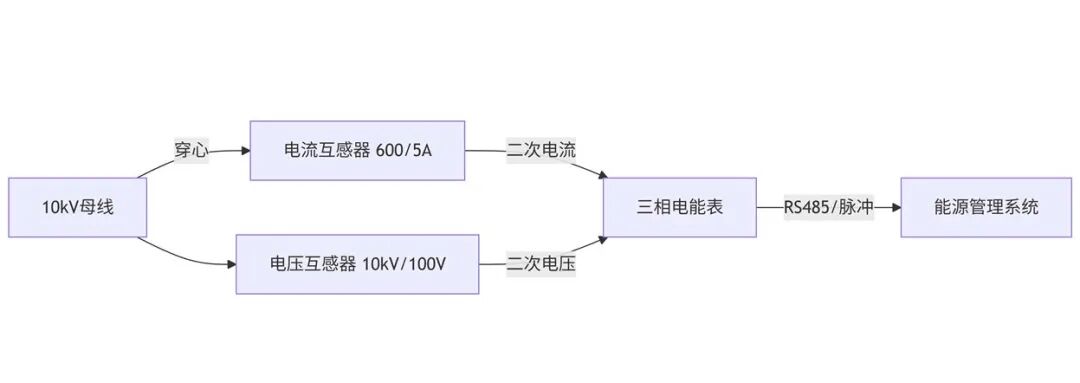

1. 系统原理图
2. 关键设备参数
设备
|
型号示例
|
技术参数
|
功能
|
电流互感器(CT)
|
BH-0.66 600/5A
|
精度0.5级，负载15VA
|
600A→5A安全转换
|
电压互感器(PT)
|
JDZ10-10 10000/100V
|
精度0.2级
|
10kV→100V安全降压
|
三相电能表
|
DTZY545-G
|
0.5S级精度，支持Modbus协议
|
电能计量+数据远传
|
信号电缆
|
RVVP 4×1.5mm²
|
屏蔽层覆盖率≥85%
|
抗电磁干扰传输
|
3. 信号传输原理
1.电流回路：
实际电流 350A → CT二次侧输出 350×(5/600)=2.92A
电能表电流线圈承受此电流
2.电压回路：
母线电压 10.5kV → PT二次侧输出 10.5×(100/10000)=105V
3.电能计算：
电能表内部计算：
示例：当 cosφ=0.9 时，
三、进阶案例：直流系统绝缘监测回路
1. 特殊场景需求
直流屏是变电站核心电源（220VDC），绝缘下降会导致系统短路。监测回路需实时检测正负母线对地绝缘阻值。

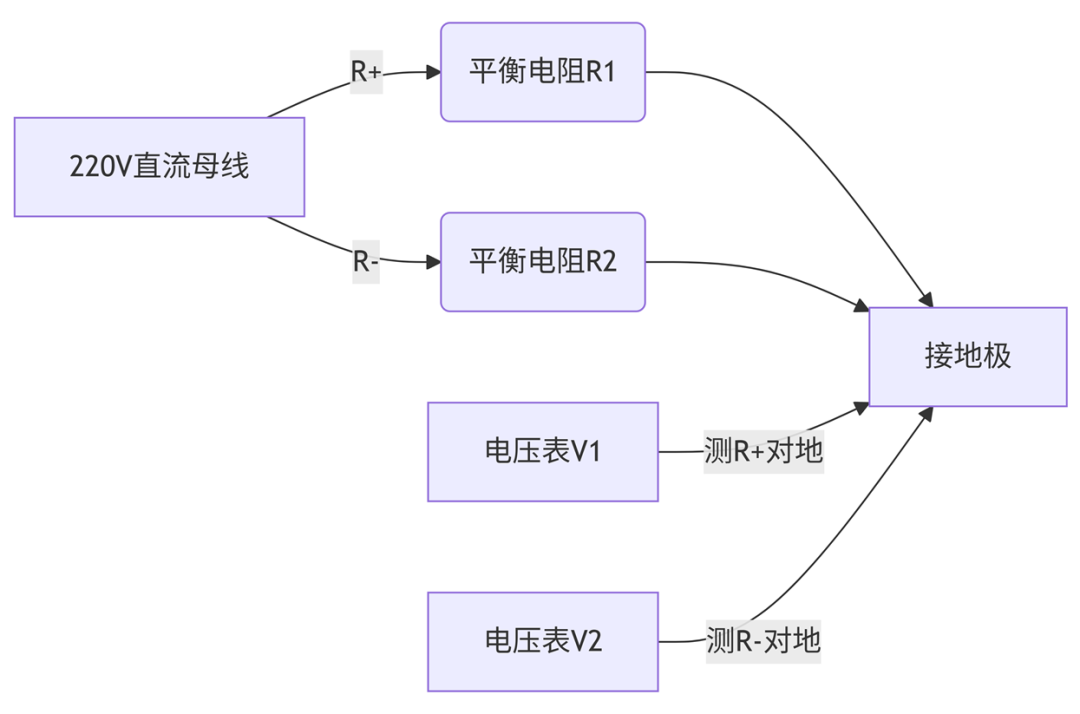

2. 平衡桥检测原理
绝缘电阻计算：
3. 典型参数
平衡电阻R1=R2：50kΩ±1%
报警阈值：R+或R-＜20kΩ触发告警
检测精度：±5%
四、故障诊断：PT二次回路开路事故
1. 故障现象
电压表显示归零，继电保护低电压告警，但一次系统实际运行正常。
2. 排查流程
3. 实测数据定位
检测点
|
正常值
|
故障值
|
判定
|
PT二次侧输出
|
63.5V
|
63.5V
|
PT本体正常
|
端子排输入侧
|
63.5V
|
63.5V
|
电缆正常
|
端子排输出侧
|
63.5V
|
0V
|
端子虚接！
|
电压表输入端
|
63.5V
|
0V
|
确认开路点
|
⚠️安全规范：PT二次开路会产生千伏级高压，必须立即断电处理！
五、技术演进：罗氏线圈替代传统CT
1. 技术突破点
无磁饱和风险: 测量200kA短路电流（传统CT仅测20kA）
尺寸优势: 2米长柔性线圈穿电缆即用
响应频宽: 0.1Hz~1MHz（传统CT仅50-500Hz）

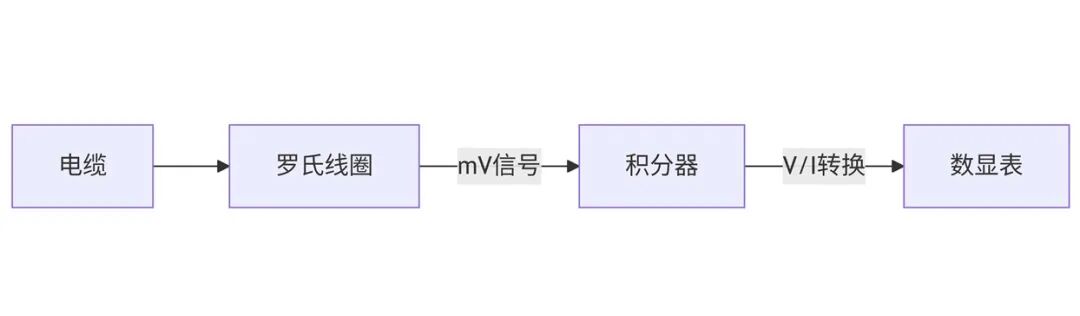

2. 回路重构
标定参数：线圈系数 0.1mV/A，积分器输出比例 1V/1000A
核心功能总结
电气测量仪表回路的本质是电气量的安全转换与精准计量：
1.高低转换：
CT/PT将高电压大电流降至安全可测范围（100V/5A）
2.隔离保护：
PT二次侧必须单点接地防感应高压
3.精度保障：
0.2S级计量误差＜±0.2%
4.智能诊断：
现代设备可检测线圈开路、相序错接等故障（自检出率＞95%）
警示：
“PT二次禁开路，CT二次忌短路；
钳表测流先验电，绝缘手柄保安全！
信号回路（Electrical Signal Circuit）是专门用于在工业控制系统中传递指令信息而非能量的电路，其核心功能是以低电压/小电流信号实现设备间的状态传递和控制联动。与电力回路不同，信号回路的设计重点在于准确性与抗干扰能力。
一、电气信号回路的4个关键特征
特征
|
信号回路
|
电力回路
|
电压等级
|
DC 0-30V / AC 24V
|
AC 220V/380V
|
电流范围
|
0-50mA (微电流)
|
1A-1000A+
|
信号类型
|
开关量/脉冲/模拟量
|
工频交流/高压直流
|
线径设计
|
0.5-1.5mm²屏蔽双绞线
|
2.5-240mm²动力电缆
|
二、典型示例

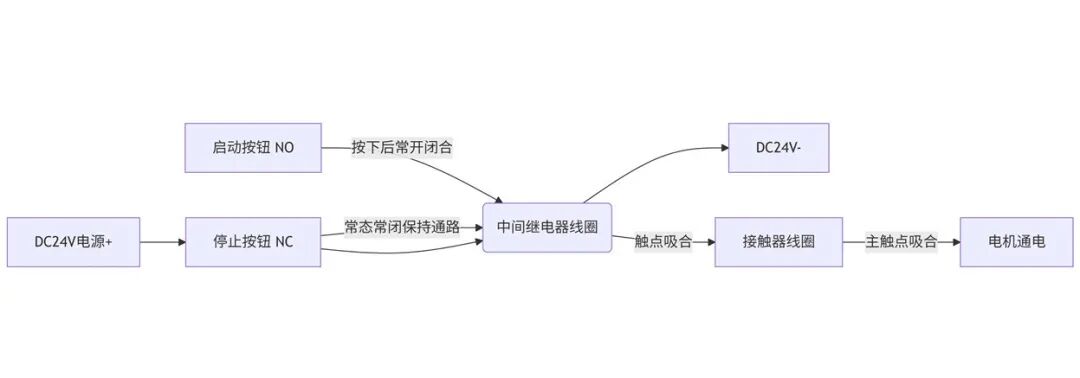

1. 电机启停控制信号回路（硬接线开关量）
信号流技术参数：
动作时序： 启动按钮按下 → 中间继电器线圈得电（电流约20mA） → 触点吸合 → 接触器线圈通电（电流1.5A） → 电机启动
关键元件：
按钮触点容量：AC250V 3A
中间继电器线圈功率：1W（DC24V）
回路电缆阻抗要求：＜5Ω（10米内用0.75mm²线）

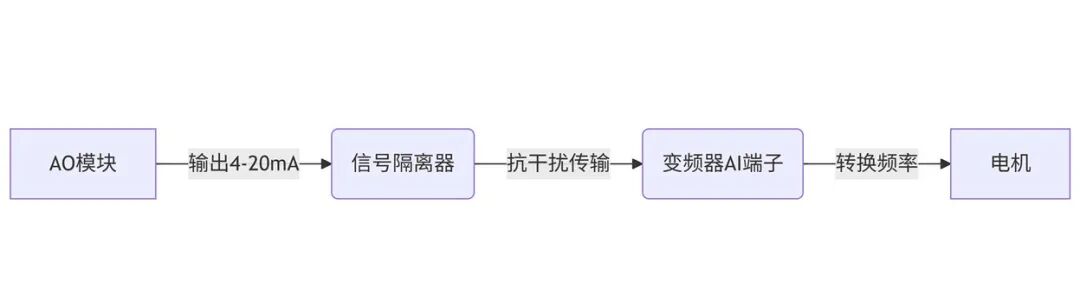

2. 变频器调速AI→AO信号回路（4–20mA模拟量）
信号调节过程：
信号隔离作用：切断PLC（控制室24VDC）和变频器（车间380V供电）间的电气连接
典型参数：
PLC输出值：12.8mA
隔离器精度：±0.1%
变频器接收：12.8mA => 输出频率32Hz（对应量程0-50Hz）
故障诊断案例： 若电机不调速，检测步骤：
1.PLC输出端测量（正常12.8mA）
2.隔离器输入端（12.8mA正常）
3.隔离器输出端（测量为0mA）→ 判断隔离器损坏
3. 温度报警信号回路（HART数字信号）
温度变送器->>DCS：4-20mA + HART协议（含超温状态）
DCS-->>声光报警器：DO触点闭合指令
声光报警器->>现场： 发出警报
数字信号融合特点：
双信号共存：
模拟层：4–20mA传递温度实时值（如120℃对应11.2mA）
数字层：FSK调制信号叠加1200Hz/2200Hz脉冲，传递设备状态字
典型HART信号参数：
信号幅值：±0.5mA（调制在标准电流基础上）
数据传输速率：1200bps
可传输数据：变送器故障代码(SW1)、过程温度、环境温度
三、信号回路故障防护关键技术
1. 电气隔离措施
隔离方式
|
实现器件
|
阻断能力
|
典型场景
|
继电器隔离
|
电磁继电器
|
隔绝250V/10A
|
按钮控制电机启停
|
光耦隔离
|
TLP281-光电耦合器
|
DC500V绝缘电压
|
PLC输入端口保护
|
安全栅隔离
|
齐纳安全栅
|
限制能量＜30μJ（防爆）
|
化工区仪表信号传输
|
2. 抗干扰设计
双绞屏蔽线参数要求：
示例：计算信号回路屏蔽层覆盖率
屏蔽覆盖率 = (编织层铜丝截面积)/(线缆总截面积) *100%
标准要求：≥85%（例：RVVP 2×1.0mm² 覆盖率88%）
接地规则：
屏敝层单点接地（通常在控制室侧）
接地电阻＜1Ω（使用铜排接地）
3. 信号损失计算
当传输距离超过100米时需验证压降：
例：传输20mA信号，用0.75mm²线（Ω/km=23.7），距离200米：
（双线制回路需×2长度）
结论：在24V供电系统中压降＜5%，可正常使用
四、进阶：总线制信号回路
现场总线信号拓扑
PLC -->|DP电缆| 耦合器 --> 站1[变频器]
耦合器 --> 站2[I/O模块]
耦合器 --> 站3[HMI面板]
革命性变化：
接线简化：1总线替代上百根硬接线
传输效率：12Mbps vs 4-20mA单变量
诊断增强：可定位故障到具体模块插针
工程警示
电气信号回路是自动化的“神经网络”：
✅控制指令精确传导（按钮→触点动作响应≤300ms）
✅实时状态反馈（4–20mA精度±0.1%）
⚠️安全铁律：
“强弱电必隔离”——36V以上强电回路禁止共用信号线缆通道！
“屏敝层不断链”——屏蔽电缆连接器必须使用金属铠装型
经典故障口诀：
“信号若异常，先测电流量；
屏蔽接地断，干扰往里窜；
回路阻抗高，线细距离长！”
