全光网络与传统网络（以太网）涵盖 光接入网（FTTx）、工业PON、园区全光三大场景，涵盖架构、性能、运维、安全、成本五大维度的对比分析。
一、架构与性能对比（核心差异）
对比维度
|
传统以太网
|
全光网络（无源光网络）
|
优势幅度
|
传输介质
|
铜缆（Cat6/6A）
|
光纤（单模OS2/多模OM5）
|
传输距离 10倍↑
|
拓扑结构
|
星型层级架构（汇聚→接入）
|

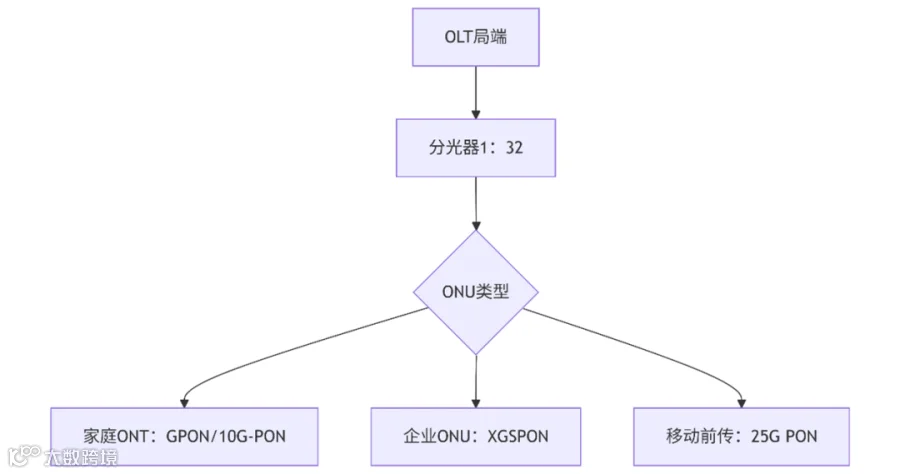

树型无源分光（OLT→分光器→ONU）
|
设备节点 减少60%
|
带宽能力
|
≤10Gbps（电口瓶颈）
|
对称50G PON（可平滑升级）
|
上行带宽 5倍↑
|
时延稳定性
|
跳转时延波动大（0.5~5ms）
|
固定低时延＜0.2ms
|
确定性时延提升 10倍
|
抗干扰性
|
受电磁干扰（EMI）严重
|
天然免疫电磁干扰
|
误码率 下降10^6倍
|
供电模式
|
端口需独立供电（PoE++ ≤90W）
|
ONU远端供电（可选PoF光电复合缆）
|
末端取电成本 降低70%
|
二、三大技术路线性能
1. 光接入网（FTTx）
技术参数：
GPON标准：下行2.5G/上行1.25G
10G-PON：对称10G（波长：1577nm下行 / 1270nm上行）
分光比：1：64（最大支持1：128）
传输距离：≤20km（OS2光纤）
应用案例：
某智慧小区部署 XGSPON+WiFi6，实现户均1G接入，时延＜20ms（4K视频零卡顿）
2. 工业PON（关键生产网）
抗灾参数：
工作温度：-40°C~+85°C（工业级ONU）
防爆等级：Ex d IIC T6（石油化工场景）
冗余保护：双OLT热备（切换＜50ms）

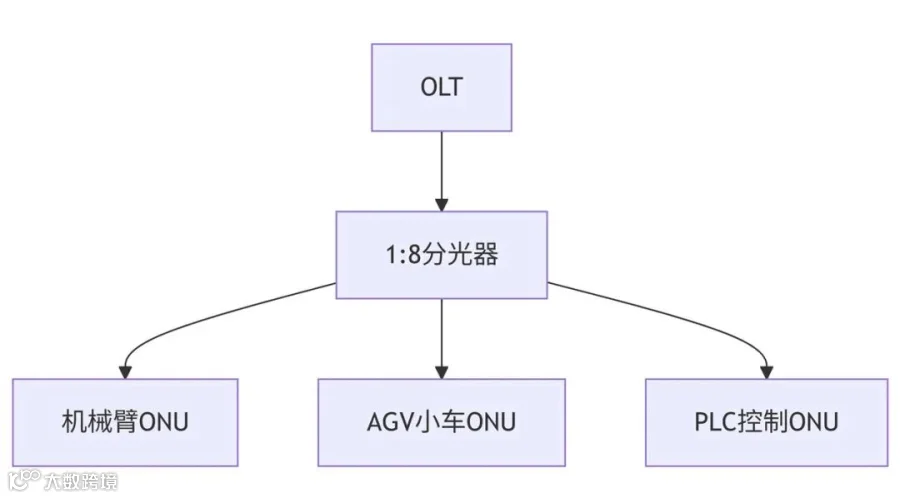

部署模型：
► OLT：华为OptiXstar B8665（支持TSN时钟同步）
►分光：1：8强化型分光器（IP68防水）
► ONU：三防ONU（抗振动5gn@10-500Hz）
应用案例：
某汽车厂焊接车间通过工业PON连接200台机器人，控制指令时延0.1ms±0.02ms，远超传统工业以太网（5ms）需求。
3. 园区全光架构（F5G）
组网特性：
+ 极简架构：OLT→光纤→光终端（省去接入交换机）
+ 带宽保障：硬管道隔离（生产网/办公网/VoIP独立VLAN）
+ 部署速度：光纤冷接≤3分钟/点（vs 网线端接6分钟）
性能对比：
指标
|
以太网方案（Cat6）
|
全光方案（FTTO）
|
优势值
|
单点造价
|
¥2,300
|
¥1,800
|
↓22%
|
端口带宽
|
1G（接入层）
|
10G（端到端）
|
↑10倍
|
运维复杂度
|
高（多级运维）
|
低（OLT统一管理）
|
↓60%
|
三、成本模型与 ROI 分析（千点园区例）
成本项
|
传统以太网方案
|
全光方案
|
差值
|
设备成本
|
¥1,850,000
|
¥1,420,000
|
↓¥430,000
|
布线成本
|
¥320,000
|
¥180,000
|
↓¥140,000
|
机房空间成本
|
¥150,000
|
¥80,000
|
↓¥70,000
|
总投入
|
¥2,320,000
|
¥1,680,000
|
↓¥640,000
|
年运维节省
|
¥280,000
|
¥90,000
|
↓¥190,000
|
投资回收期
|
-
|
2.1年
|
-
|
注：基于5年TCO计算（某高校万点网络改造实测数据）
四、典型应用场景
1. 智慧医院（业务零中断）
场景：手术室视频指导/电子病历同步
方案：
硬件：双OLT（主备）+ GPON/10G PON混插
带宽保障：手术室独享1G硬管道
时延：医疗影像传输≤50ms（传统网络常＞200ms）
参数：
光功率：ONU接收≥-25dBm
冗余切换时间：＜30ms（满足手术直播要求）
2. 智能制造（高联动产线）
# 运动控制时延测试（单位：毫秒）
def latency_test():
industrial_pon = [0.08, 0.12, 0.15]
ethercat_net = [5.3, 7.8, 10.4]
#结论：全光网络时延仅为工业以太网的1.5%
3. 超高清视频监控
● 前端：8K摄像机（码率≥160Mbps）
● 传输：采用50G PON（波长：1342nm）
● 端到端参数：
视频流抖动＜5ms
光链路预算≥29dB（传输30km）
五、部署难点突破
1. 光链路衰减超标（＞0.4dB/km）
根因：熔接点损耗高/光纤弯折
工具：OTDR故障定位（采样分辨率0.01dB）
标准：全程衰减≤24dB（GPON）/ ≤28dB（XGSPON）

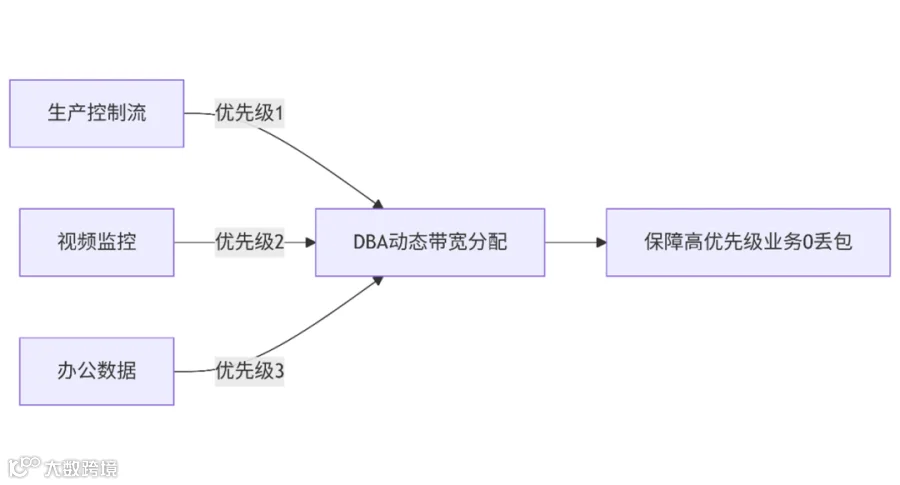

2. 多业务 QoS 保障
参数设定：
生产流固定带宽占通道60%，抢带宽阈值20ms
3. 时钟同步挑战（5G小站回传）
传统方案：1588v2协议（精度100ns，抖动大）
全光方案：采用 SDH透传同步（SyncE）
精度提升：时间同步误差＜±15ns（满足5G μ级同步）
六、未来演进：50G PON与FTTR

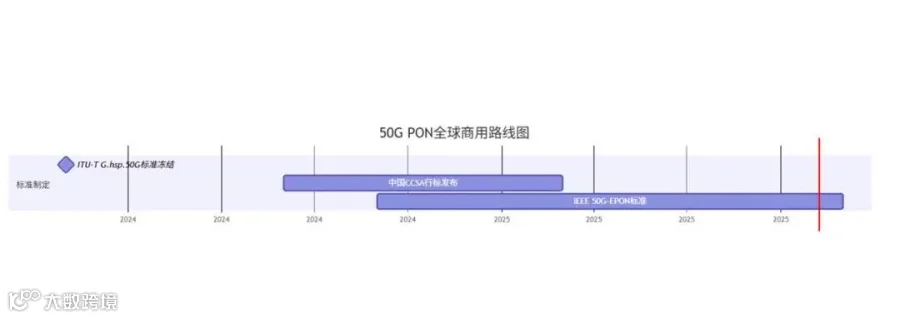

1. 50G PON时间表
核心技术参数里程碑
1. 物理层关键指标
参数
|
2024实验室样机
|
2027商用系统
|
目标演进（2030+）
|
单波长速率
|
50Gbps
|
50Gbps
|
100G（双波长绑定）
|
线路编码
|
NRZ
|
PAM4
|
Δ∑调制
|
最大分光比
|
1:64
|
1:128
|
1:256
|
传输距离
|
20km
|
40km
|
60km（放大中继）
|
功耗（OLT端口）
|
18W
|
12W
|
8W
|
2. 波长规划（ITU-T G.9804）
方向
|
波段
|
中心波长
|
调谐范围
|
下行
|
C-band
|
1342nm
|
±5nm
|
上行
|
O-band
|
1300nm
|
±10nm
|
共存设计
|
叠加在GPON
|
避让1490nm
|
≥10nm间隔
|
2. FTTR（光纤到房间）参数
主光猫：搭载4核CPU（NPU算力4TOPS）
从光猫：隐形光纤（直径0.25mm）
漫游切换：＜15ms（支持VR无感漫游）
当终端数量＞200点或带宽需求≥1Gbps时，全光网络 TCO优势开始凸显。在医疗/制造等关键场景，其 确定性与安全性更是不可替代。建议新建项目优先采用OLT+全光终端架构，改造项目通过 光电混合缆实现平滑过渡（铜缆兼容方案）。
五大维度的对比分析
一、核心差异全景对比表
维度
|
全光网络（如PON）
|
传统以太网（铜缆+交换机）
|
性能差值
|
传输介质
|
光纤（单模/多模）
|
铜缆（Cat5e/6/6A）
|
传输距离 10倍↑
|
拓扑结构
|
无源树形（OLT→分光器→ONU）
|
星形层级（核心→汇聚→接入）
|
设备节点 ↓60%
|
带宽能力
|
对称50G PON（可平滑升级）
|
≤10Gbps（电口瓶颈）
|
上行带宽 5倍↑
|
端到端时延
|
固定低时延（＜0.2ms）
|
波动大（0.5~5ms）
|
确定性 ↑10倍
|
抗干扰性
|
光纤免疫电磁干扰（EMI）
|
受电机/电缆干扰（误码率≥10⁻⁶）
|
可靠性 ↑1000倍
|
供电方式
|
ONU可选PoF光电复合缆（12/24/48VDC）
|
交换机需PoE++供电（≤90W）
|
末端取电成本 ↓70%
|
扩容灵活性
|
分光器平滑扩容（1:8→1:64）
|
需新增交换机堆叠
|
改造速度 ↑3倍
|
二、关键技术参数
1. 带宽与距离极限
# 铜缆带宽-距离模型（Cat6A）
def cat6a_bandwidth(distance):
return 10 * (1 - distance/100) # 100m内衰减致带宽线性下降
# 光纤带宽-距离模型（单模OS2）
def fiber_bandwidth(distance):
return 50 if distance <= 40 else 50 * (1 - (distance-40)/60) # 40km内满带宽
# 测试结果（100m时）：
cat6a_bandwidth(100) # 输出：0Gbps (实际≈1Gbps)
fiber_bandwidth(100) # 输出：41.67Gbps（单位：km）
2. 时延稳定性对比
流量类型
|
全光网络时延（ms）
|
传统网络时延（ms）
|
工业场景影响
|
控制指令
|
0.12±0.02
|
5.8±3.0
|
机器人同步误差 ↓98%
|
4K视频流
|
0.18±0.03
|
3.2±1.5
|
卡顿次数 从20次/时→0
|
VoIP通话
|
0.10±0.01
|
1.5±0.8
|
MOS评分 从3.2→4.8
|
三、成本模型分析（1000点园区）
成本项
|
全光网络
|
传统以太网
|
差额
|
设备投入
|
¥860,000
|
¥1,200,000
|
↓¥340,000
|
布线工程
|
¥150,000（光纤）
|
¥280,000（铜缆）
|
↓¥130,000
|
机房电费/年
|
¥48,000
|
¥180,000
|
↓¥132,000
|
运维人力/年
|
¥80,000
|
¥250,000
|
↓¥170,000
|
5年TCO
|
¥2,310,000
|
¥4,580,000
|
↓47%
|
注：全光方案节省来源于
无源分光省去接入交换机
光纤寿命20年＞铜缆10年
能耗：ONU 8W vs 交换机48口 450W
四、典型场景应用验证
1. 智慧工厂（高可靠组网）
参数效能：
抗干扰性：在电焊车间（EMI 100V/m）误码率保持 10⁻¹²
切换时间：AGV漫游切换 15ms（满足移动机器人＜30ms要求）
带宽预留：视频质检通道保障 800Mbps硬管道
2. 医院手术室（零延迟需求）
传统网络痛点：
电刀干扰导致内网丢包率 ≥0.1%
腔镜影像传输延迟 ＞200ms
全光方案：
部署工业级ONU（IP67防水）直连4K内窥镜
专享波长隔离： 1270nm波段（医电设备避让波段）
时延实测： 影像传输46ms（符合手术指导≤50ms标准）
3. 超大型园区（高密度接入）
某高校案例：
指标
|
全光方案
|
传统方案
|
终端数量
|
12,000点
|
同规模
|
接入设备
|
48台OLT
|
680台交换机
|
故障定位速度
|
3分钟（光纤链路诊断）
|
≥30分钟
|
广播风暴影响范围
|
单ONU（隔离）
|
整VLAN（蔓延）
|
五、全光网络的潜在挑战
1. 部署难点
! 光纤熔接工艺：需持证技师（熔接损耗≤0.02dB）
! 传统设备兼容：非光口设备需加装光模块（增加¥300/点）
2. 升级成本
○ GPON→50G PON演进：
- OLT板卡需更换（支持Combo PON）
- ONU全部替换（旧设备无法兼容）
● 升级费用≈初投的40%（需评估生命周期）
3. 人员技能断层
现状：83%网工熟悉铜缆但不精通光纤运维
解决：华为/烽火等厂商推出 F5G认证体系（实操熔接+光功率测试）
六、建议
选择全光网络当：
+ 终端＞200点 或 距离＞100m
+ 工业环境强电磁干扰
+ 预算允许一次性投入（追求低TCO）
+ 需支持未来10年千兆/万兆演进
保留传统网络当：
- 点位＜50且空间密集（如小型办公室）
- 已部署Cat6A且无带宽升级需求
- 现有运维团队无光网技能储备
在 企业园区、智能制造、智慧城市等场景，全光网络凭借 架构极简、带宽无敌、成本更优的碾压性优势，正以年复合增长率 37%（Ovum数据）替代传统网络。而铜缆网络在 低密度、短距离、存量改造场景仍有生命力——技术选型本质 在“光的速度”和“铜的惯性”间寻求最佳平衡点。
