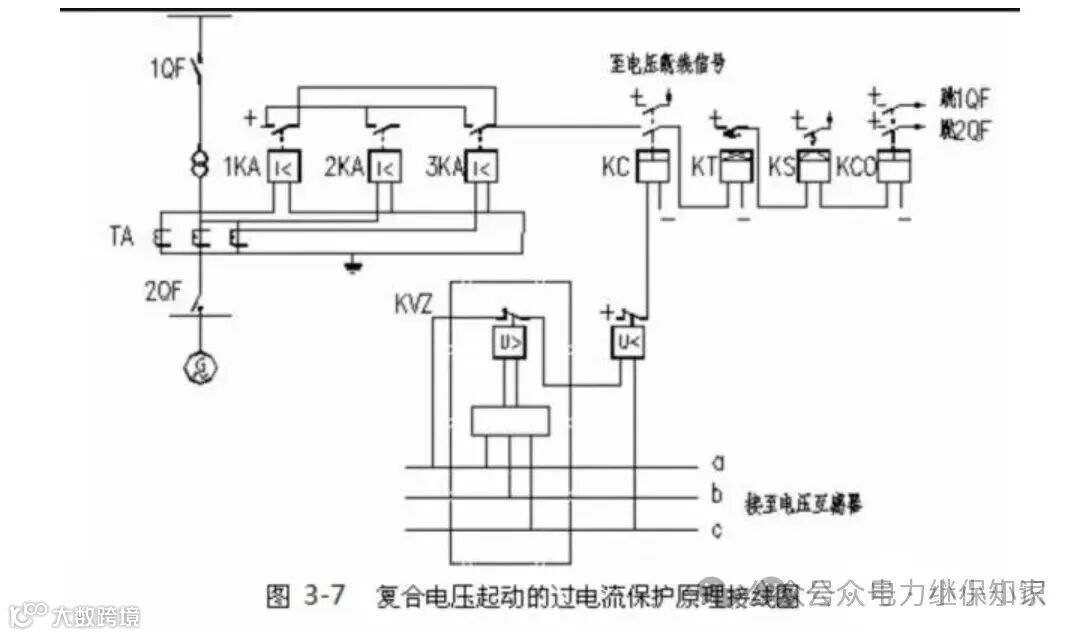

复合电压过电流保护，它是由一个负序电压继电器和一个接在相间电压上的低电压继电器共同组成的电压复合元件，两个继电器只要有一个动作，同时过电流继电器也动作，整套装置即能启动。
复合电压过电流保护，作为变压器或发电机的后备保护，复合电压闭锁过流保护功能是作为馈线或者变压器保护的后备，其功能是解决系统在最大或最小运行方式下线路终端两相短路（负序闭锁）或三相短路（低电压闭锁）时，故障电流达不到速断整定值，过流延时时间又太长的矛盾引入复合电压回路，来降低过流的动作值。
一般组成闭锁元件，防止保护误动。

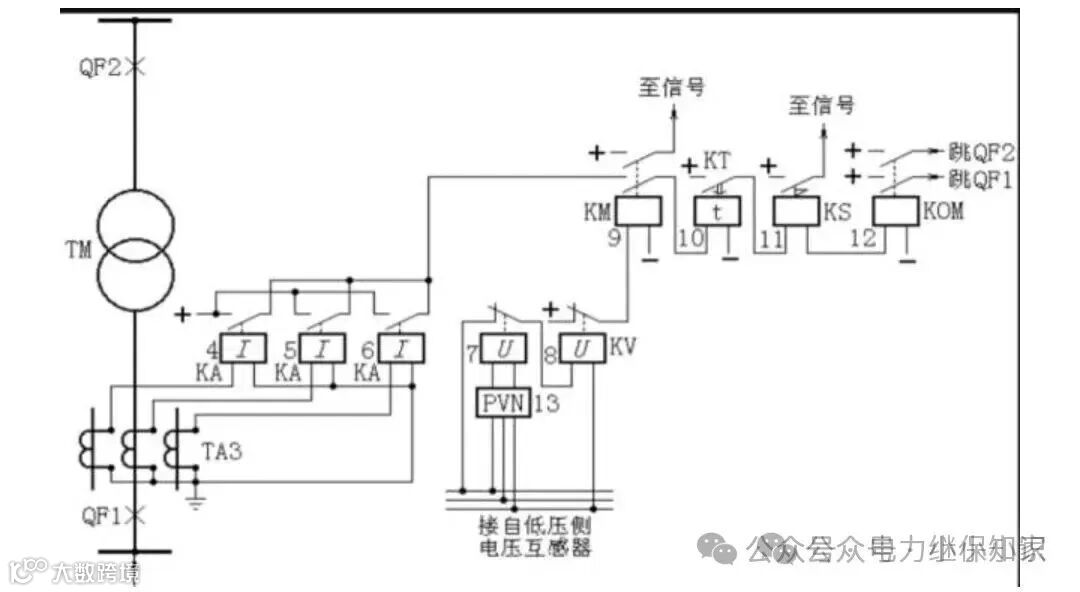

复合电压闭锁过流保护
本保护反应相间短路故障，作为差动等保护的后备保护。包括以下元件：
1、电压取自本侧的YH或变压器各侧的YH。动作判据：动作值小于低电压元件整定值。
2、负序电压元件，电压取自本侧或变压器各侧，动作判据：动作值大于负序电压元件整定值。
3、过流元件，电流取自本侧的LH，任一相电流大于过流定值。
两个电压元件是或的关系，加上过流元件，就满足复合电压闭锁过流保护的出口条件了。
