距离保护定值检验
试验项目：距离保护定值校验（正向区内，外故障）
相关定值：以距离II段为例：接地距离II定值（Zset）：10Ω；相间距离II段定值（Zset）：10Ω；接地距离II时间（Tp2）：1.0s；相间距离II段时间（Tp2）：1.0s；线路正序灵敏角（Φ）：80度；零序补偿系数（KZ）：0.67；TA二次额定值（In）：1A;单相重合闸时间：1.0s
试验条件：
1、硬压板设置：退出“投主保护”压板、退出“投停用重合闸”压板；投入“距离保护”压板
2、软压板设置退出“投停用重合闸”软压板；投入“距离保护”软压板；通道自环
3、控制字设置：“距离保护II段”置“1”、“投三相跳闸方式”置“0”、“单相重合闸”置“1”、“三相重合闸”置“0”、“停用重合闸”置“0”；
4、断路器状态：三相断路器均处于合位；
5、开入量检查：A相跳位为“0”、B相跳位为“0”、C相跳位为“0”、闭锁重合闸为“0”、低气压闭锁重合闸“0”；
6、“TV断线”灯灭（故障前状态大于10s），“充电”指示灯亮（故障前状态大于25s）
计算方法
单相故障：Uφ=（1+KZ）m*I*Zset
相间故障：Uφφ=2*m*I*Zset
式中，I为故障电流二次值，一般取1倍额定电流（当然取2倍、3倍等也可以）；KZ为零序补偿系数，m为系数，Uφ为故障相电压；Uφφ为故障线电压；θ为故障电压超前故障电流的角度。
一、 单相故障
计算数据：
电流计算数据Iφ=2A
电压计算数据：
区内故障：m=0.95
Uφ=（1+0.67）*2*10*0.95=31.73V
区外故障：m=1.05
Uφ=（1+0.67）*2*10*1.05=35.07V

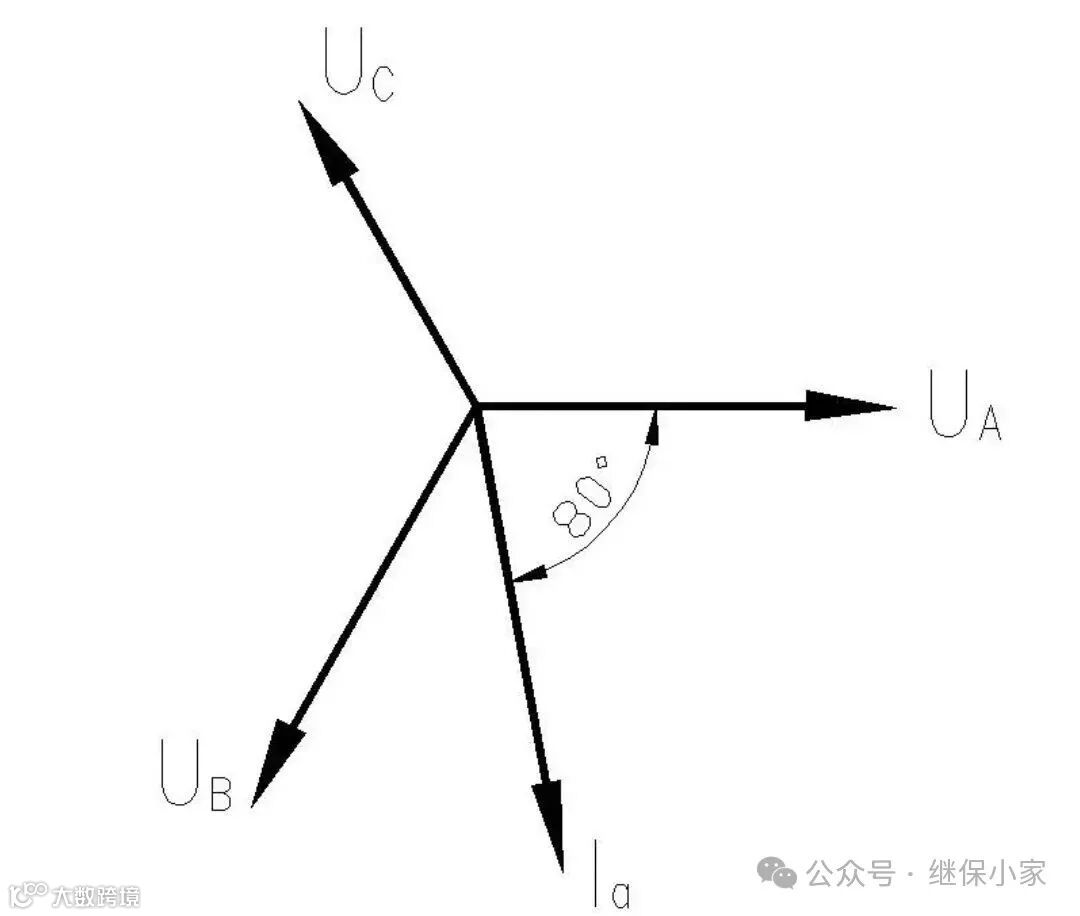

故障电压超前故障电流80度（即正序灵敏角）
正向区内故障试验仪设置（A相接地故障0.95倍动作为例）
状态1参数设置（故障前状态）
UA：57.74∠0.00°V IA：0.00∠0.00°A
UB：57.74∠-120°V IB：0.00∠0.00°A
UC：57.74∠120°V IC：0.00∠0.00°A
状态触发条件：时间控制为28.00s或者按键控制到”TV断线”断线灯灭、“充电”指示灯亮
状态2参数设置（故障状态）
UA：31.73∠0.00°V IA：2.00∠-80°A
UB：57.74∠-120°V IB：0.00∠0.00°A
UC：57.74∠120°V IC：0.00∠0.00°A
状态触发条件：时间控制为1.0+0.05=1.05s
二、 相间故障（以BC相间故障为例）

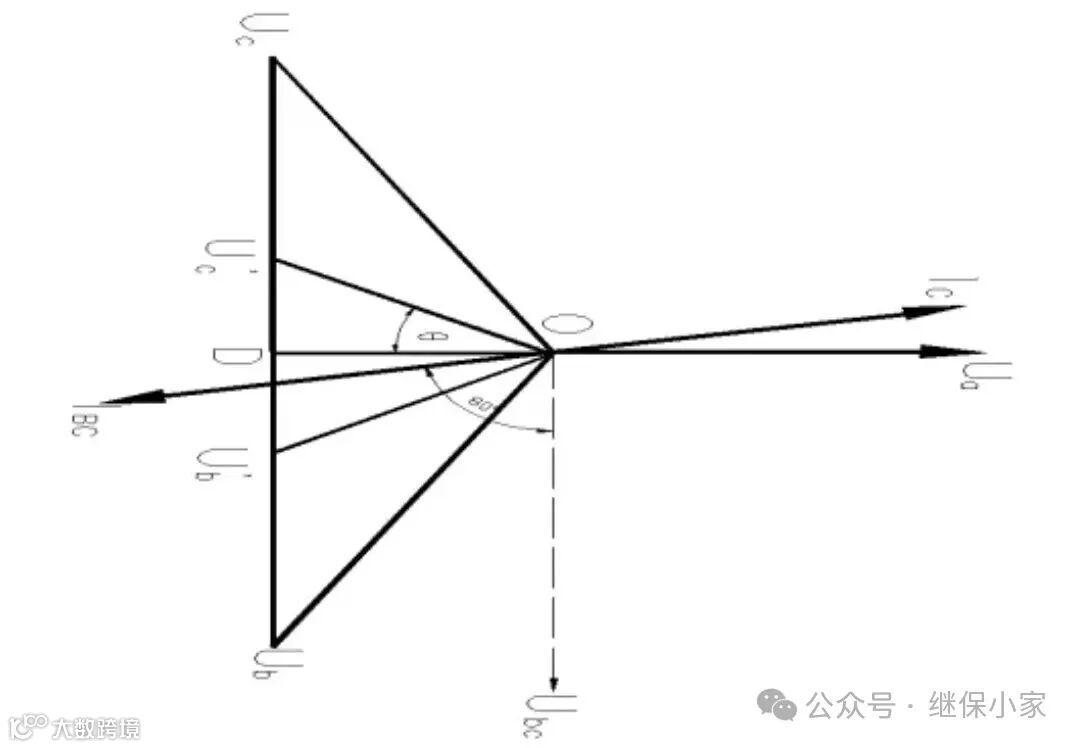

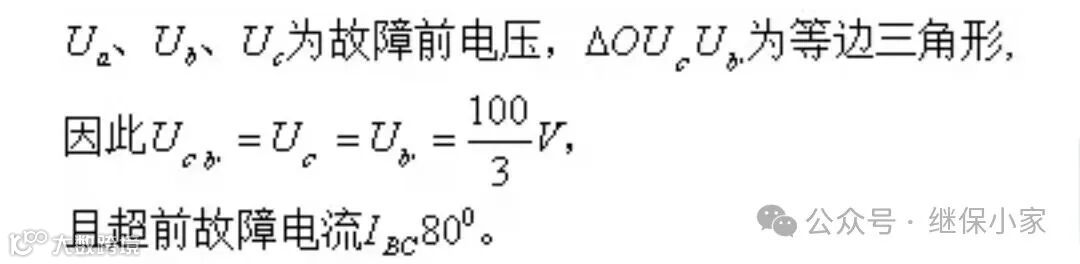

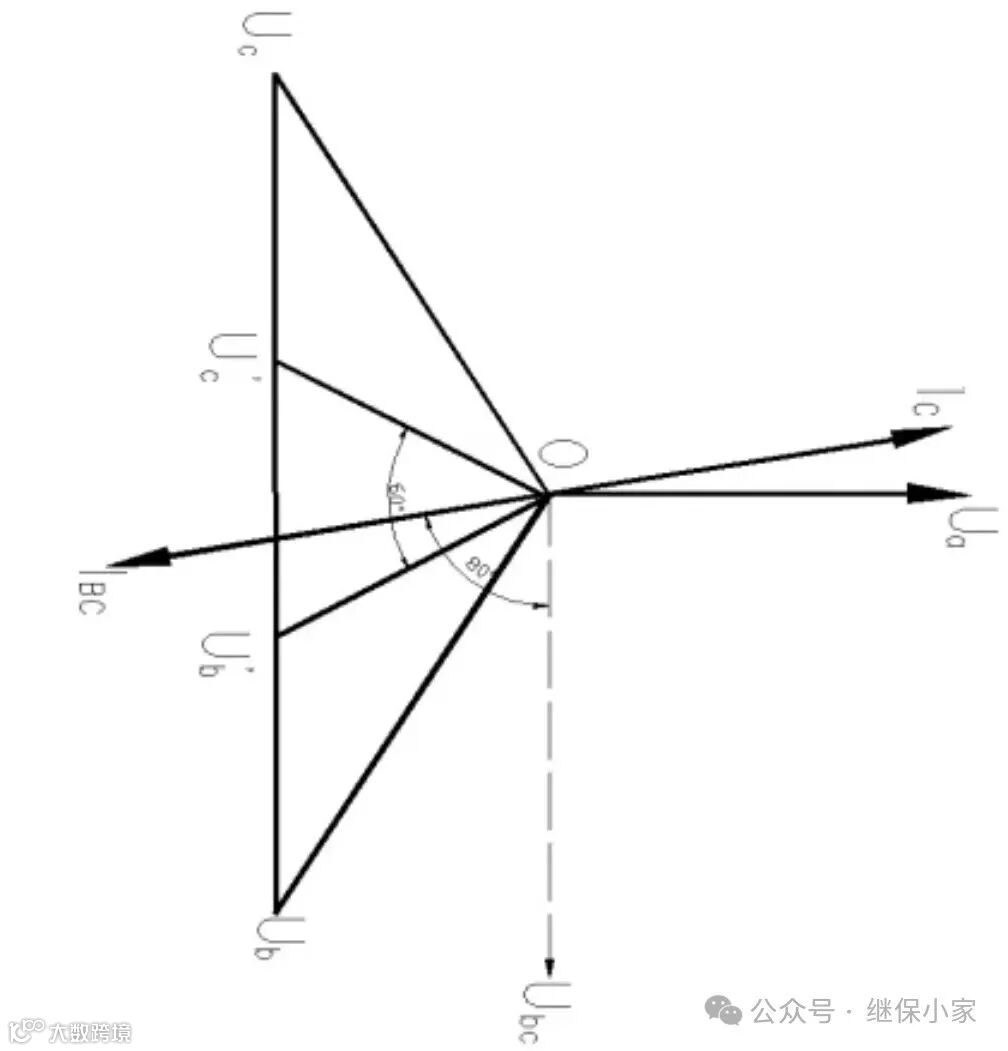

方法1、确定故障电压计算故障电流，采用等边三角形方法。各种故障相量关系如图所示。

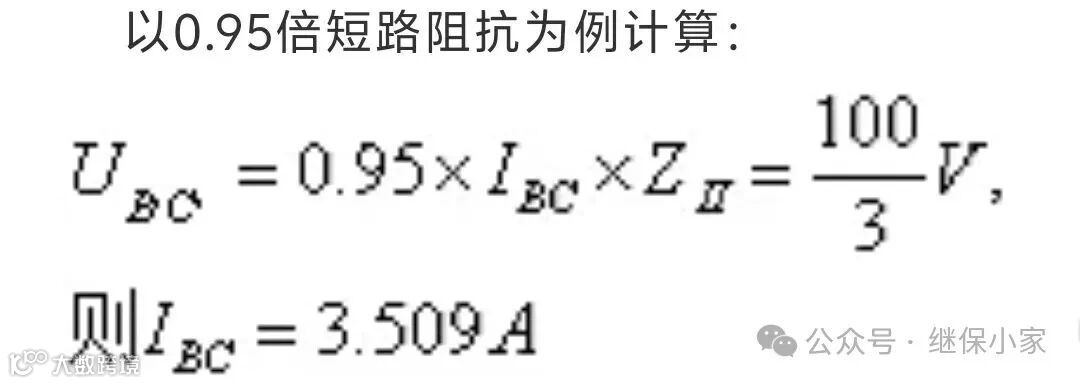

以0.95倍短路阻抗为例计算：
正向区内故障试验仪设置（BC相接地故障0.95倍动作为例）
状态1参数设置（故障前状态）
UA：57.74∠0.00°V IA：0.00∠0.00°A
UB：57.74∠-120°V IB：0.00∠0.00°A
UC：57.74∠120°V IC：0.00∠0.00°A
状态触发条件：时间控制为28.00s或者按键控制到”TV断线”断线灯灭、“充电”指示灯亮
状态2参数设置（故障状态）
UA：57.74∠0°V IA：0.00∠0.00°A
UB：33.33∠210°V IB：1. 75∠190°A
UC：33.33∠150°V IC：1.75∠10°A
状态触发条件：时间控制为1.0+0.05=1.05s
反向故障：电压角度不变，电流旋转180°即可

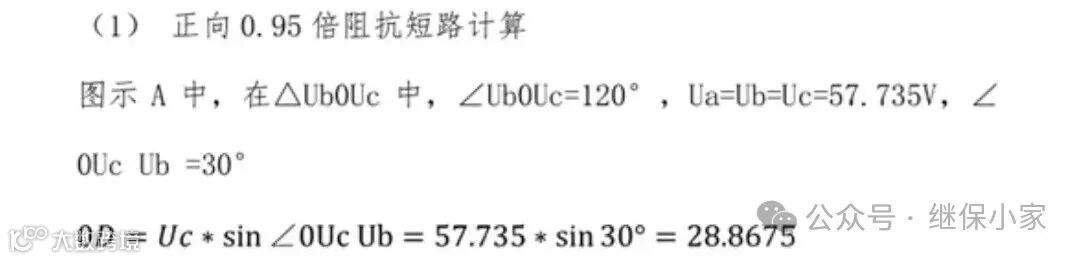

方法2、固定故障电流，计算故障电压的方法。模拟实际发生 BC 相间故障时各相电流电压向量关系，UA=57.735V∠0°，IB=IC=1A,校验相间距离 II 段定值，并记录试验加量数据及计算过程。
Ub’ c’=iBC*Z*0.95
=(iB-iC)*Z*0.95
=2* IB* Z*0.95
=2*1*10*0.95
=19

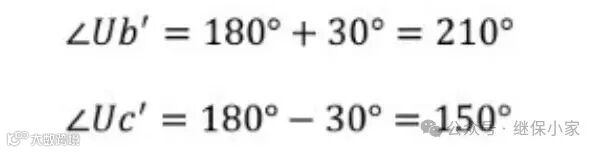

故障相电压超前故障电流，所以：
试验加量：
正向区内故障试验仪器设置（BC相间故障0.95倍动作为例）
状态1参数设置（故障前状态）
UA：57.74∠0.00°V IA：0.00∠0.00°A
UB：57.74∠-120°V IB：0.00∠0.00°A
UC：57.74∠120°V IC：0.00∠0.00°A
状态触发条件：时间控制为28.00s或者按键控制到”TV断线”断线灯灭、“充电”指示灯亮
状态2参数设置（故障状态）
UA：57.74∠0°V IA：0.00∠0.00°A
UB：30.39∠198.22°V IB：1.00∠190°A
UC：30.39∠161.78°V IC：1.00∠10°A
状态触发条件：时间控制为1.0+0.05=1.05s
反向故障：电压角度不变，电流旋转180°即可
三、注意事项
1. 待”TV断线”断线灯灭、“充电”指示灯亮后加故障量，所加时间=Tp2（或Tpp2）φ0.05s
2. 装置距离I段时间默认为Os，不能整定，模拟距离II、III段时故障所加时间为该段距离保护时间整定值再加上0.05s.
四、整组试验
出口压板设置
投入“A相跳闸出口”压板、“B相跳闸出口”压板、“C相跳闸出口”压板、“重合闸出口”压板1CLP4
操作箱指示灯
1. 单相接地故障：跳闸信号为B相重合闸
2. 相间故障：跳闸信号为A相、B相、C相
校验阻抗偏移角校验
1、实验条件：
（1） Z1=2.0欧；K=0.67；时间0.1S正序灵敏角=80度;零序灵敏角=80度;阻抗偏移角30度;
（2） 软压板投距离保护压板=1；
（3） 投入投距离保护压板；
（4） 三相开关合位；重合闸投入；通道自环；
2、实验逻辑：
3、试验方法：
|
|
状态1 |
状态2 |
状态3 |
状态4 |
实验仪 |
空载； 按键控制 |

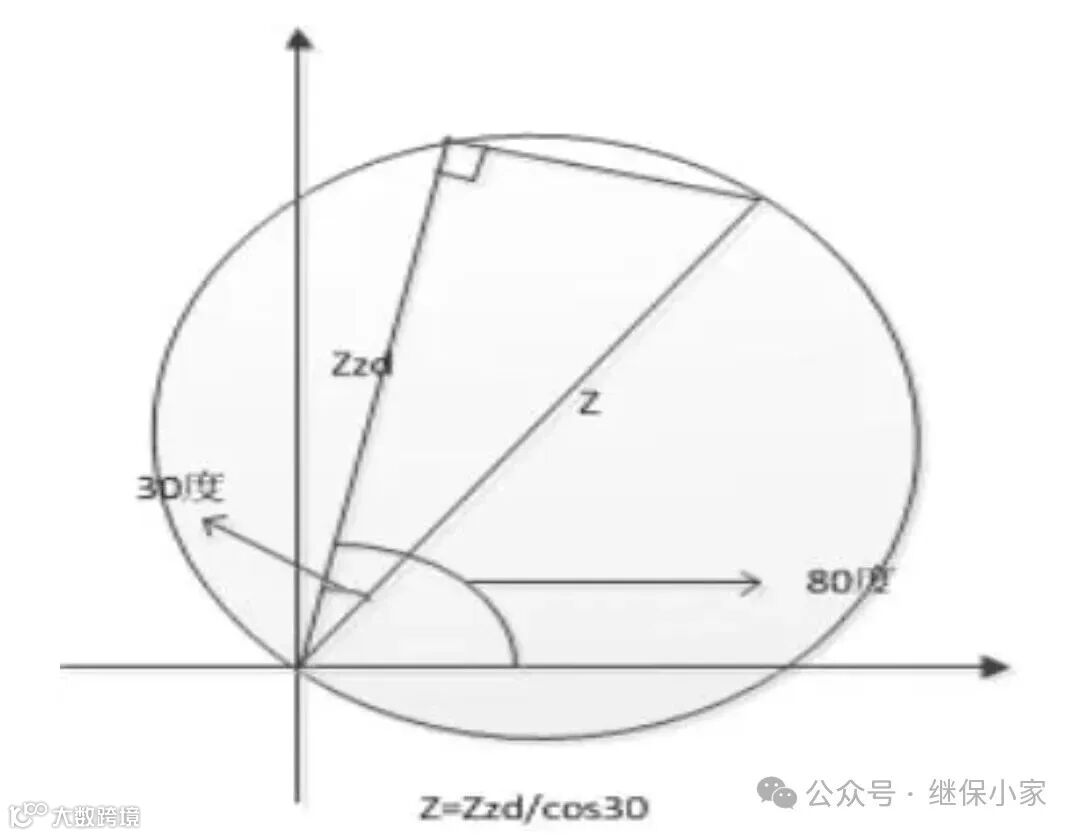

A相故障，公式Z=Zzd/cos30，短路阻抗2.42欧，阻抗角=50度； 故障时间0.2s |
空载； 按键控制 |
A相故障，公式Z=Zzd/cos30，短路阻抗2.2欧，阻抗角=50度； 故障时间0.2s |
保护 |
TV断线灯灭 重合闸充电 |
保护启动； 无保护动作 (1.05倍Z不动作) |
TV断线灯灭 重合闸充电 |
距离保护动作；重合闸动作； (0.95倍Z动作) |
