海德堡印刷机常见故障解析
墨路故障
在印刷行业，海德堡印刷机是许多企业的核心设备。为提升其使用效率，编者整理了以下墨路和水路故障解决方案。
50. 传墨辊与串墨辊间压力调节注意事项及方法：
- 调整螺丝位置变化时需重新校准，防止零件损伤。
- 通过点动机器，用0.1mm厚塞片检测压力，保证两侧抽出用力一致。
- 传墨辊与墨斗辊的压力由弹簧决定，不需专门调节。

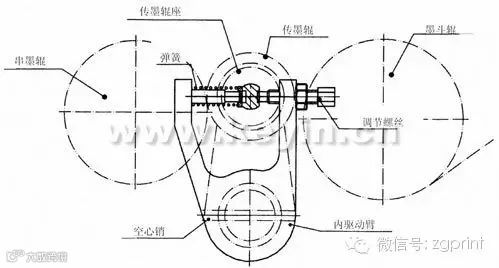

图2 调节传墨辊
51. 传墨辊下墨不良原因及解决办法：
- 空心销折断或机构磨损，更换损坏部件。
- NK30/30轴承缺乏润滑，需更换。
- 弹簧损坏或垫圈丢失，添加垫圈、更换弹簧。
- 传墨辊表面老化或精度不足，需更换。

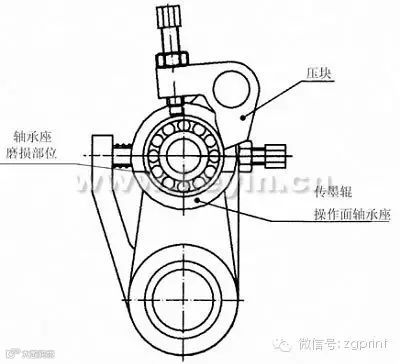

图3 传墨辊座及相关零件磨损情况
52. CPC控制墨区数据不准原因：
- 墨斗维修后电位器未调零。
- 偏心轴磨损或垫块安装不当。
- 弹簧弹力不足或孔清理不干净。
水路问题
63. 水辊粘油墨影响及解决办法：
- 造成脏版及油墨过度乳化。
- 修复辊体或清洗辊体上的油污。
64. 靠版水辊不易取出原因：
- 上靠版水辊：水辊座芯配合过紧、压力过大等。
- 下靠版水辊：偏心方向调节不当、大弹簧杆长度不对等。
67. 水辊绒痕迹原因：
- 水辊绒质量差或包裹太紧。
71. 水斗辊与传水辊无法靠实原因及影响：
- 轴承磨损或压力弹簧弹力不足。
- 导致印版水分不均，产生脏版。
73. 拉纸条法调节水辊压力操作及优势：
- 准备5cm和2cm宽铜版纸条，插入水辊间两侧进行检测。
- 相比塞片法，拉纸条法操作直观且精确。

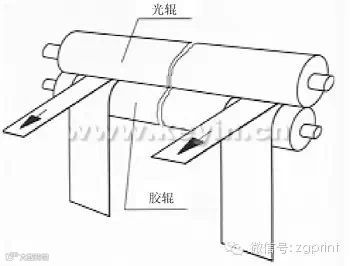

图1 水辊压力调节方法
海德堡印刷机常见故障解析
墨路与水路调节方法
74. 靠版水辊与串水辊压力调节：
- 逆时针转动调节蜗杆使两辊脱开。
- 插入纸条，使用拉纸条法调节压力。
- 顺时针转动调节蜗杆1.5~2圈并抬起靠版水辊。

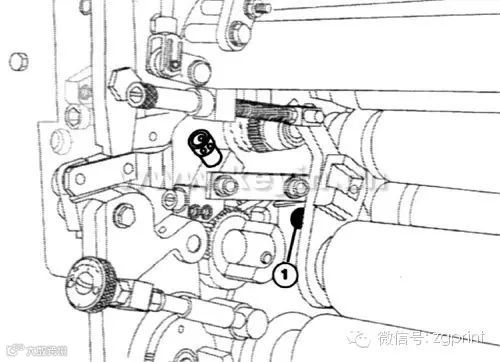

图2 靠版水辊与串水辊的压力调节
75. 靠版水辊对印版压力调节：
- 在靠版水辊与印版间插入纸条。
- 落下靠版水辊并调节螺母以平衡两侧拉力。
- 精确调整需测量墨杠宽度，应为6mm。

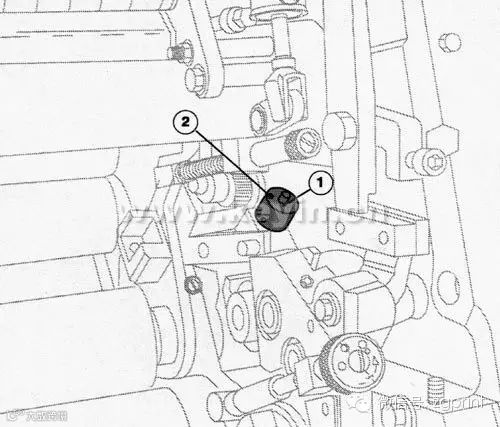

图3 靠版水辊与印版的压力调节
76. 中间辊对靠版水辊压力调节：
- 安装中间辊，联系供墨与润湿系统。
- 插入纸条并调节传动面及操作面螺丝。
- 锁紧螺丝，墨杠宽度约3mm。

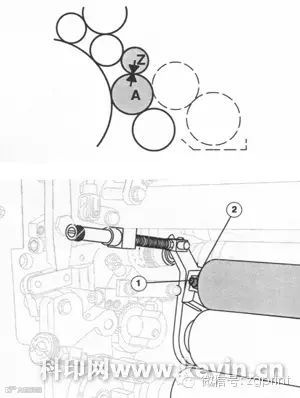

图1 中间辊对靠版水辊的压力调节
水斗与计量辊问题分析
78. 水斗辊与计量辊间压力调节：
- 开启润湿液循环，给水槽注水。
- 松开水斗辊摆架固定螺丝，按动水斗辊按钮。
- 逆时针调节手柄至水膜清晰，再顺时针调整至湿润状态。

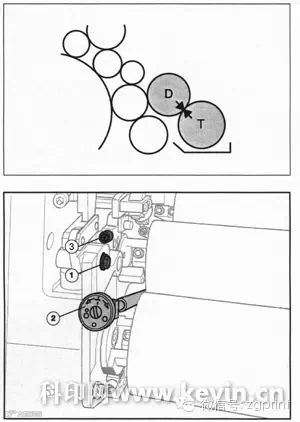

图3 计量辊对水斗辊的压力调节
83. 靠版水辊跳动原因及影响：
- 原因：零件磨损、设备安装不当或调节不正确。
- 影响：产生脏版、印品墨色不均匀或形成墨杠。
收纸系统问题
95. 收纸链排撕纸原因及解决办法：
- 原因：收纸牙垫磨损、链排调节不当或相关部件磨损。
- 解决：更换磨损部件并精细调节。
97. 收纸时纸张卷曲原因及处理：
- 原因：未使用展平器或吸力不足。
- 解决：保养展平器，调整吸力。
99. 收纸链条拉长后果：
- 销轴强度下降，可能断裂。
- 链条与链轮吻合度降低，加速链轮磨损。
- 交接不稳定，导致撕纸故障。
