有轨巷道堆垛机设计与应用分析

基于双立柱地面支承型直线运行堆垛机的结构与性能研究

目录

第1章 绪论
第1.1节 研究的背景与内容
1.1.1 概述
1.1.2 有轨巷道堆垛机的发展现状及特点
1.1.3 有轨巷道堆垛机的类型
1.1.4 巷道堆垛机的特点
第1.2节 设计的目的和意义
第1.3节 设计的内容及要求
第1.4节 设计参数
第2章 总体设计方案的确定
第2.1节 堆垛机三维运动速度的确定
第2.2节 堆垛机各个部分的方案选择
2.2.1 堆垛机起升机构传动方式的选择
2.2.2 堆垛机行走机构传动方式的选择
2.2.3 堆垛机机架的设计思路
2.2.4 堆垛机货叉的设计思路
2.2.5 堆垛机安全方案的确定
2.2.6 堆垛机电控部分的设计
第2.3节 堆垛机的技术参数
第2.4节 堆垛机的技术要求

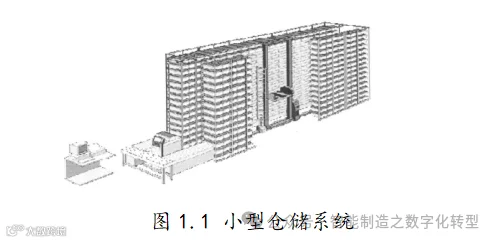

随着生产规模扩大和产业结构调整，企业对仓储效率提出更高要求。受限于用地紧张，传统单层仓库难以满足需求，多层库与立体库成为发展方向[k]。自动化立体仓库作为物流系统优化的核心，具备空间利用率高、管理自动化、库存实时监控及与中央系统联网等优势，已广泛应用于汽车、电子、医药、建材等行业[k]。其中，堆垛机是影响出入库效率的关键设备，被称为立体仓库的“核心搬运装备”[k]。

有轨巷道堆垛机专用于高层货架窄巷道作业，是自动化仓库的主要起重运输设备，代表立体库的技术特征[k]。其功能是在计算机指令下，沿巷道穿梭运行，将货物从巷道口输送至指定货位，或反向取出，配合输送系统实现全自动出入库[k]。当前主流机型为有轨巷道式双立柱堆垛机，具有运行稳定、载重大、噪声低、可达高度30–40米、易于实现无人化操作等优点，在现代仓储系统中广泛应用[k]。

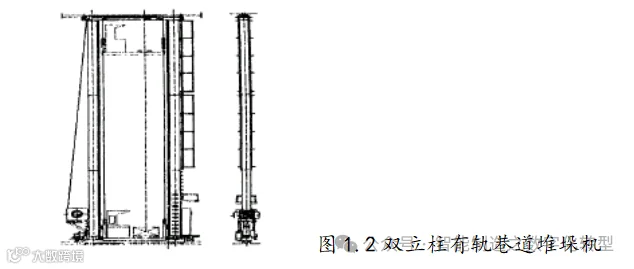

有轨巷道堆垛机按结构分为双立柱和单立柱两种类型[k]。双立柱机型由两根立柱、上下横梁构成矩形框架，结构刚性强、运行平稳，适用于高起升、大载荷、高速运行场景，但自重较大[k]。单立柱机型结构轻便、成本低，但刚性较差，受载货偏心与惯性力影响明显，适用于轻载、低速场合，通常采用钢丝绳传动，定位精度相对较低[k]。

按支承方式可分为悬挂型与地面支承型[k]。悬挂型堆垛机运行于顶部轨道，钢结构自重轻、惯性摆动小、稳定快，但维护不便[k]。地面支承型则通过下部车轮承载，驱动装置位于下横梁，便于检修保养，立柱需具备较高抗弯强度，应用更为普遍[k]。

按运行轨迹可分为直线型与曲线型[k]。直线型堆垛机在巷道内沿直线轨道运行，不自行换道，但可实现高速运行，适合高频出入库作业，应用最广[k]。曲线型堆垛机可通过铰接结构在环形或曲线轨道运行，具备自主换道能力，但适用范围有限，多用于出入库频率较低的场景[k]。

本文研究对象为双立柱、地面支承、直线运行型有轨巷道堆垛机[k]。此类设备具有高而窄的结构特点，宽度通常不超过储料单元，对结构布置与制造精度要求高[k]。其金属结构需满足强度与刚度要求，并具备高安装精度；采用多节伸缩货叉等专用取货装置；电气传动系统需兼顾快速、平稳与精准定位；同时配备完善的安全保护与连锁控制系统[k]。

仓储自动化是系统工程，提升储运作业自动化水平需机械、信息、管理与人才协同推进[k]。通过引入计算机控制、自动识别与智能调度技术，仓储设备正向载重大、操作便捷、可维护性强方向发展，堆垛机、码垛机、自动导引车等成为现代仓储核心装备[k]。

本设计旨在完成适用于仓储货架的堆垛机系统开发，涵盖水平行走、起升、载货台、货叉、机架及电气控制系统的设计，实现物品的自动、准确、高效定位搬运，深化对堆垛机技术原理与工程实践的理解[k]。

设计内容包括：分析堆垛机工作原理与设计思路，论证所选方案的可行性；完成结构设计、运动学与强度计算；明确工作模式与货物识别控制逻辑；绘制整机装配图、关键零部件图及电气控制原理图[k]。设计要求为：结构简洁、操作方便；堆垛动作准确可靠；整体紧凑坚固，维护便捷，外形美观[k]。

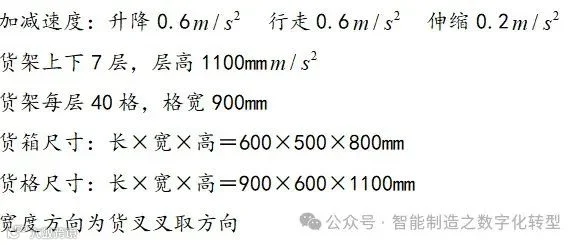

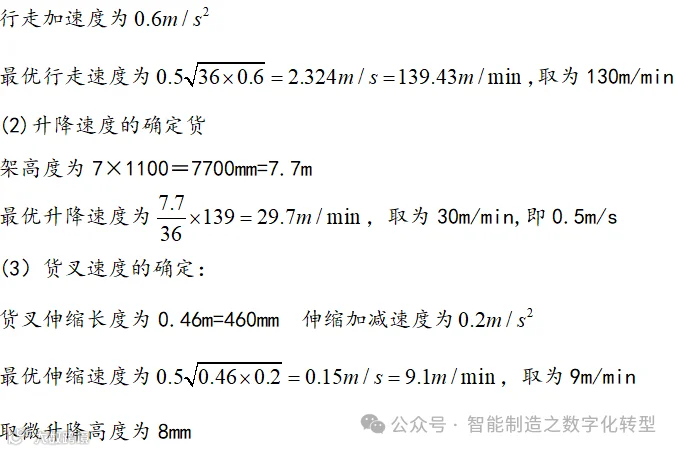

设计参数如下：立体仓库为8巷道、16排、40列、7层布局；堆垛机总高度8米，长度3.1米，额定起重量300kg；行走最大速度130m/min（2.2m/s）；升降最大速度30m/min（0.5m/s）；货叉伸缩速度9m/min（0.15m/s）[k]。

为实现准确、快速、安全的自动搬运，堆垛机需具备三维运动能力——巷道内水平运行、载货台垂直升降、货叉双向伸缩；重复定位精度误差不超过10mm；配备完善的安全保护机制；在保证强度与刚度前提下减轻自重，降低能耗与摩擦阻力；并确保运行过程不污染货物、保护仓储环境[k]。

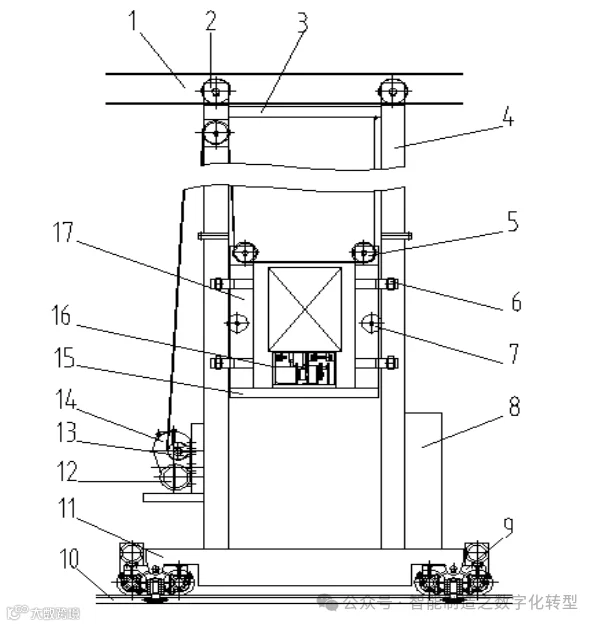

堆垛机主要由天轨、天轨导向轮、上横梁、立柱、链轮、载货台导向轮、电器柜、行走轮系、地轨、下横梁、电机、卷筒、减速器、载货台、货叉等组成[k]。起升机构采用钢丝绳传动，配备带制动器的锥形转子电动机，结构紧凑、运行平稳、维护简便[k]。钢丝绳一端固定于卷筒，另一端固定于上横梁，经定滑轮导向，驱动载货台升降[k]。

行走机构采用“三合一”减速器（集成电机、制动器、减速箱），安装于下横梁，实现地面支承驱动[k]。车轮为无轮缘圆柱型，配水平导向轮防止啃轨与倾覆，平衡架确保轮压均匀，提升运行稳定性与可维护性[k]。

机架采用箱形焊接结构：上、下横梁及立柱均由钢板焊接成型，具有高抗弯抗扭刚度，连接牢固，整体性强[k]。货叉采用二级直线差动式伸缩结构，由上叉、下叉及滚针轴承构成，可减小巷道宽度需求，同时保证足够伸缩行程，提升空间利用率[k]。

堆垛机货叉结构设计与技术要求详解

结构设计、安全方案及关键性能参数解析

堆垛机货叉采用二级直线式伸缩结构，具备体积小、刚性强的特点，并集成超载保护功能[k]。货叉通过级伸缩装置实现存取作业，其中下叉固定于载货台本体作为支承结构，上叉负责货物叉取[k]。传动方式选用齿轮齿条结构，具有传动清晰、结构简洁的优势[k]。

货叉系统主要由电动机、联轴器、减速器、链轮链条传动机构、齿轮齿条装置、上下叉体及滚针轴承等组成[k]。动力传递路径为：电动机经联轴器和减速器驱动链轮，通过链条带动传动轴，再由传动轴上的齿轮将动力传递至中叉齿条板，使中叉相对于下叉运动[k]。双啮合齿轮同时与上叉和下叉齿条啮合，实现上叉以两倍中叉速度运行，从而完成快速伸缩动作[k]。

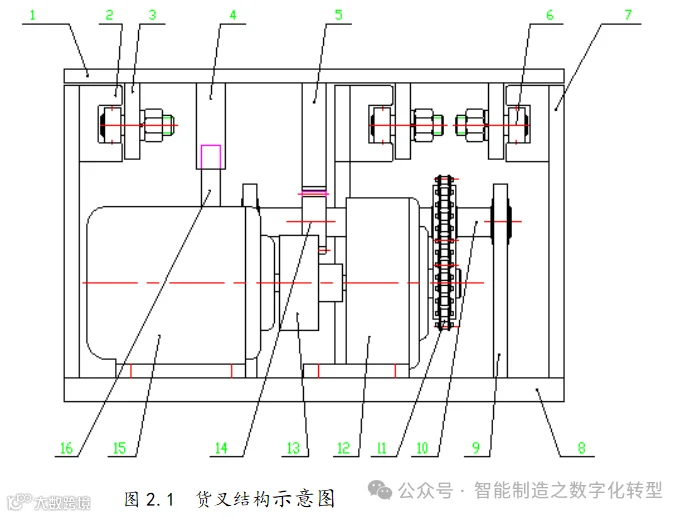

1.上叉叉板 2.上叉活动导轨 3.上叉支承板 4.上叉挡板 5.上叉齿条板 6.滚针轴承 7.下叉立板 8.下叉底板 9.轴承支承板 10.传动轴 11.链条 12.减速器 13.联轴器 14.传动齿轮 15.电动机 16.下叉挡板[k]

电动机反转时，中叉与上叉反向运动，实现双向存取功能[k]。双向挡板焊接于下叉底板和中叉连接板底部，用于限定货叉极限位置，确保运行安全[k]。传动系统采用限力矩联轴器，当负载超限时自动打滑，防止设备损坏，提升系统安全性[k]。除电机、联轴器和减速器位于左侧外，整体结构对称布置，链轮链条置于中部，增强运行平稳性[k]。

为保障人员、设备与货物安全，堆垛机配备多重安全保护措施：在行走、升降和货叉伸缩终端设有机械与电气限位装置；载货台配置货物超高、超长、超宽检测功能，误差容许范围为30–40mm，采用对射或反射式光电传感器；设有货叉回位、货叉有无货物及货位 occupancy 检测装置，避免误操作引发事故；断电情况下，提升电机制动可使载货台停驻当前位置；配备断链保护装置，通过压簧连接提升链条，一旦断裂弹簧触发检测机构，立即锁定载货台并停机[k]。

电气控制系统采用变频调速技术，具备优良调速性能；控制单元使用可编程控制器（PLC），具备高可靠性与强抗干扰能力[k]。

堆垛机技术参数直接影响立体仓库的运行效率与经济效益[k]。关键参数包括：
（1）运行速度：涵盖水平行走、起升与货叉伸缩速度，直接决定出入库频率；
（2）尺寸参数：如起升高度、最低货位极限高度等，影响空间利用率与库容量；
（3）货叉下挠度：是衡量堆垛机工作性能的重要指标，国内产品相较国外同级产品下挠度高20%–30%，需通过优化结构、选材与工艺加以改善；
（4）噪声控制：标准要求工作噪声不高于84分贝，速度超过100米/分钟时较难达标；
（5）驱动机构：建议采用德国、日本、意大利等国高可靠性电机减速机，以满足停准精度±10mm、无故障率＞97%等严苛要求；
（6）载荷参数：包括额定起重量、总重量、轮压等，需按工况区分工作与非工作状态下的载荷标准[k]。

堆垛机正常工作环境温度为-5℃至40℃，24小时平均不超过35℃，40℃时相对湿度≤50%；供电为50Hz、380V三相交流电，电压波动在允许范围内[k]。金属结构件须符合国家行业标准选材，重要零部件如车轮、齿轮、货叉等材质需严格保证[k]。焊接材料应与母材匹配，焊缝质量等级不低于GB/T3323–1987规定等级[k]。

通用零部件要求如下：
– 链条链轮：采用短节距精密滚子链，链轮齿形符合GB/T1243–1997，链条安全系数≥6；
– 钢丝绳：符合GB/T8918–1996标准，严禁接长使用，安全系数≥6；
– 缓冲器：采用橡胶、工程塑料或液压型，能承受70%额定载荷速度下的撞击；
– 螺栓螺母：主要受力件螺栓等级≥8.8级，螺母≥8级；高强度螺栓≥10.9S级，螺母≥10H级[k]。

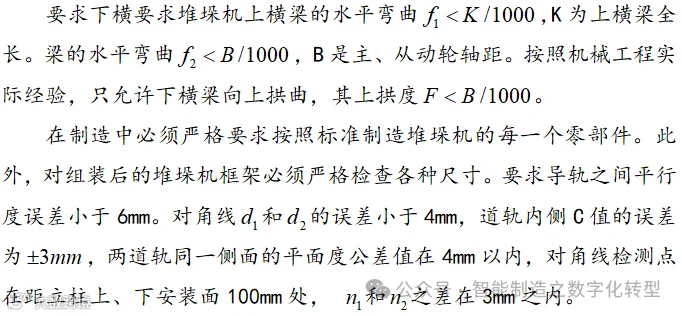

制造与组装需满足高精度要求。性能方面：
– 货叉在额定载荷下最大伸出行程时下挠度＜20mm，伸缩速度误差可控，停准精度高；遇阻力达设定值时离合器打滑，确保安全；
– 堆垛机运行与升降速度符合设计值，换速无剧烈振动，制动良好，停准精度＜规定值；
– 动载荷试验按额定起重量进行，验证运行、升降与伸缩功能正常；

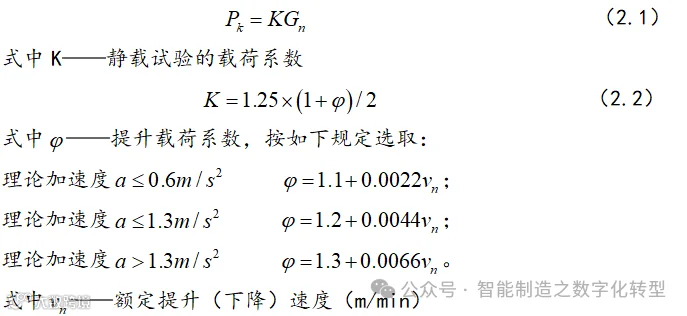

– 静载荷试验载荷按公式Pk=1.25×额定起重量计算，并进行静态承载测试[k]。
