海德堡印刷机常见故障及解决方法
海德堡设备故障实例分析
本文总结了海德堡常用机型CD102、HD102、SM102等几款印刷设备的典型故障及其排除实例，为使用海德堡设备的企业提供帮助。
►故障实例1：海德堡CD102-4胶印机重影问题
故障情况：连续印刷时印品色彩不一致，颜色前轻后重，印刷五层以上网线时出现撞网现象。
检查步骤：
- 仅印刷第一色，未发现重影。
- 仅印刷第二色，未发现重影。
- 仅印刷第三色时发现明显重影，判断为第四组压印滚筒牙排故障。
解决方法：更换磨损的开牙球并重新调整交接时间。建议对机器套印部分进行全面检修。
►故障实例2：齿轮问题导致套印不准
机型：海德堡CD102F 胶印机
维修范围：检查所有滚筒牙片、牙垫、开牙球等零件，校正齿轮径向和端面跳动。
解决方法：调节滚筒轴向串动，校正齿轮定位精度，最终消除重影。
►故障实例3：纸张破口问题
机型：海德堡SM102V胶印机
故障原因：小传纸滚筒牙排第四个牙齿单边叼纸。
解决方法：校正该牙齿使咬力均匀，开机测试确认问题消除。
►故障实例4：大传纸滚筒轴承磨损
故障现象：第二色重影沿操作面至传动面方向加重。
解决方法：更换滚针轴承架及内外圈，重影消失。
►故障实例5：橡皮滚筒轴承磨损造成墨杠
机型：海德堡四色胶印机
故障现象：第二组出现墨杠。
解决方法：更换橡皮滚筒操作面滚针轴承架、轴承内圈及轴套。
►故障实例6：橡皮滚筒垫圈缺失
机型：海德堡HD102V四色胶印机
故障现象：印品第一、二色来去方向重影。
解决方法：增补两片弹簧片，重新检测橡皮滚筒串动情况。
►故障实例7：推力轴承磨损
故障现象：第一、二色横向重影无规律。
解决方法：磨平推力轴承片后重新装配，重影消除。
►故障实例8：牙垫与牙片质量问题
机型：海德堡HD102V四色胶印机
故障现象：“散尾”问题。
解决方法：更换全部牙片和牙垫，重新调节交接时间。
印刷技术资料汇总
多品牌印刷设备维修资料与技术支持
本文提供罗兰、高宝、海德堡等品牌印刷机的维修资料及诊断软件，覆盖机械电气维修资料数据库和各版本诊断工具。
罗兰印刷机维修资料

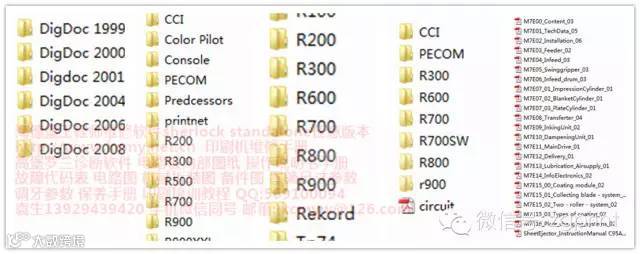

包含1999年至2013年共7个版本全套机械电气维修资料及RODIMO诊断软件。

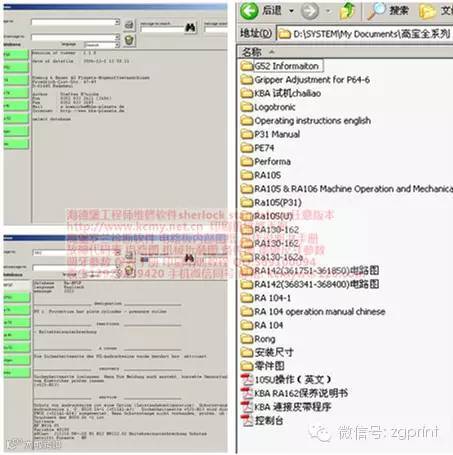

高宝印刷机维修资料
提供高宝全系列维修资料及诊断软件，支持多种机型的技术支持需求。

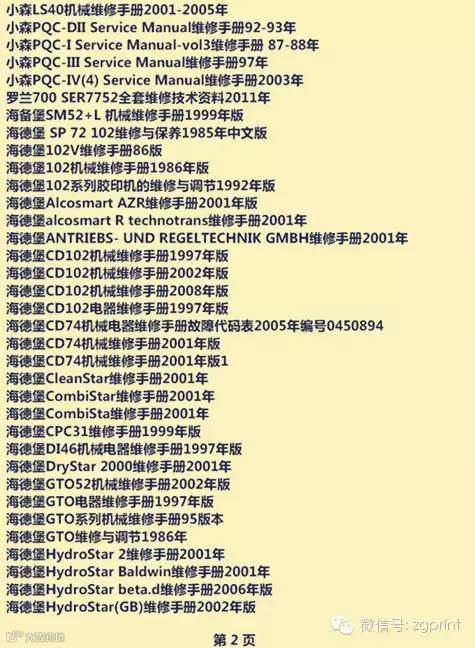

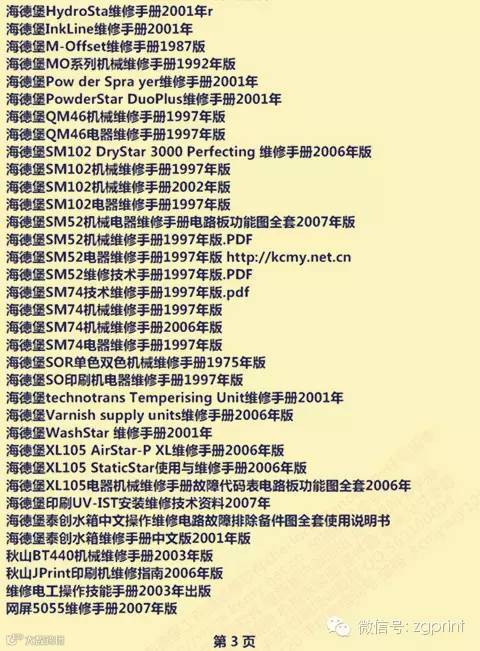

海德堡印刷机维修资料

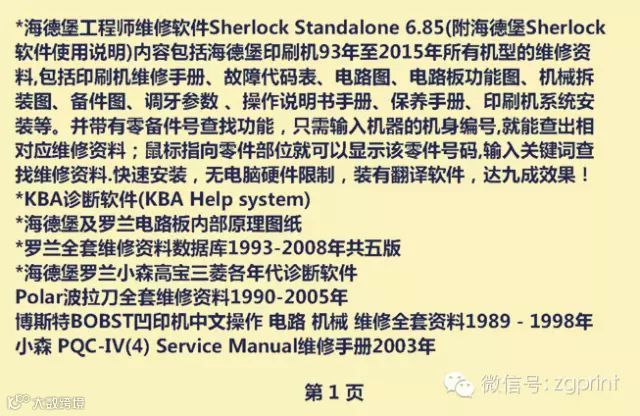

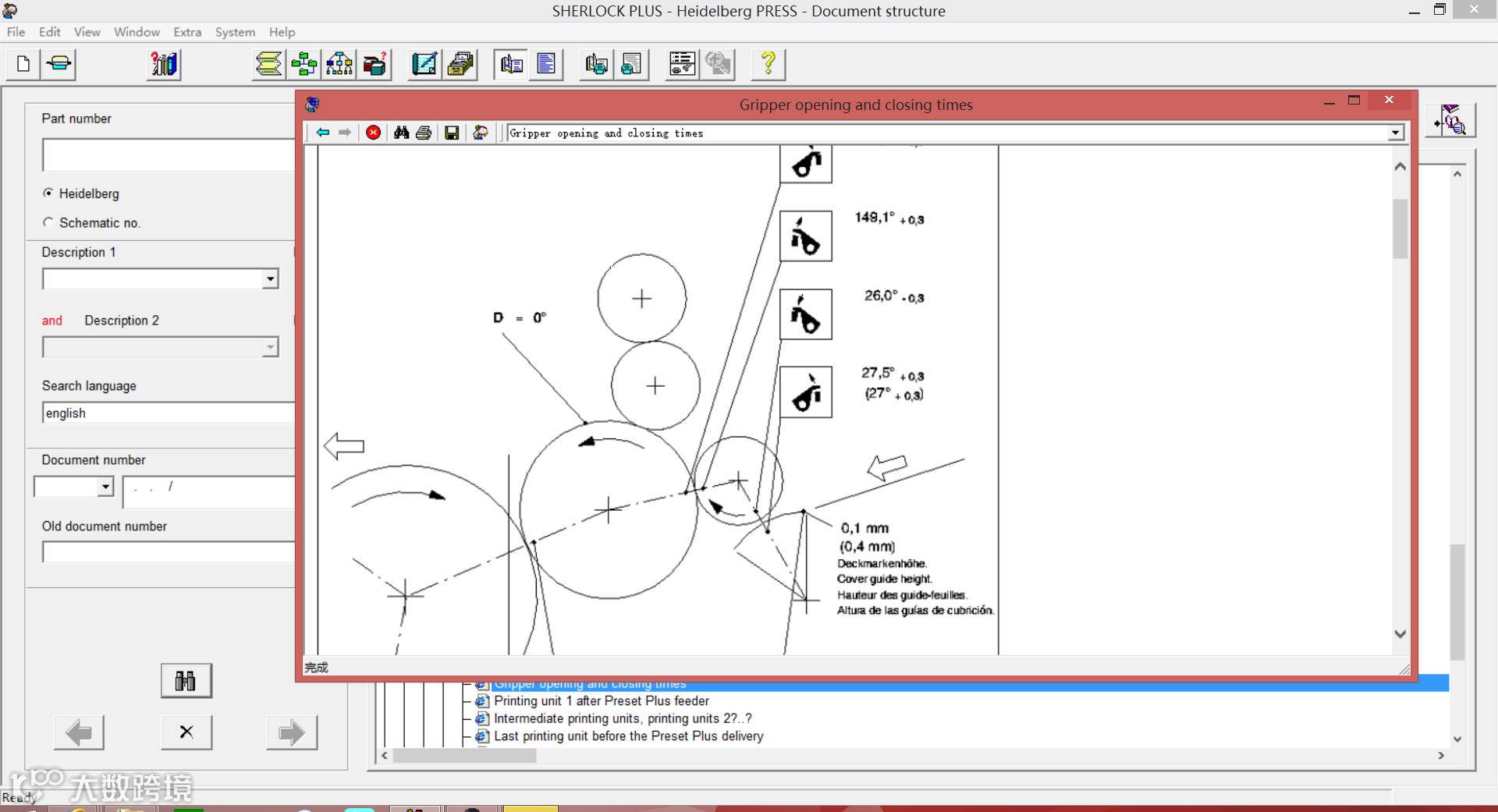

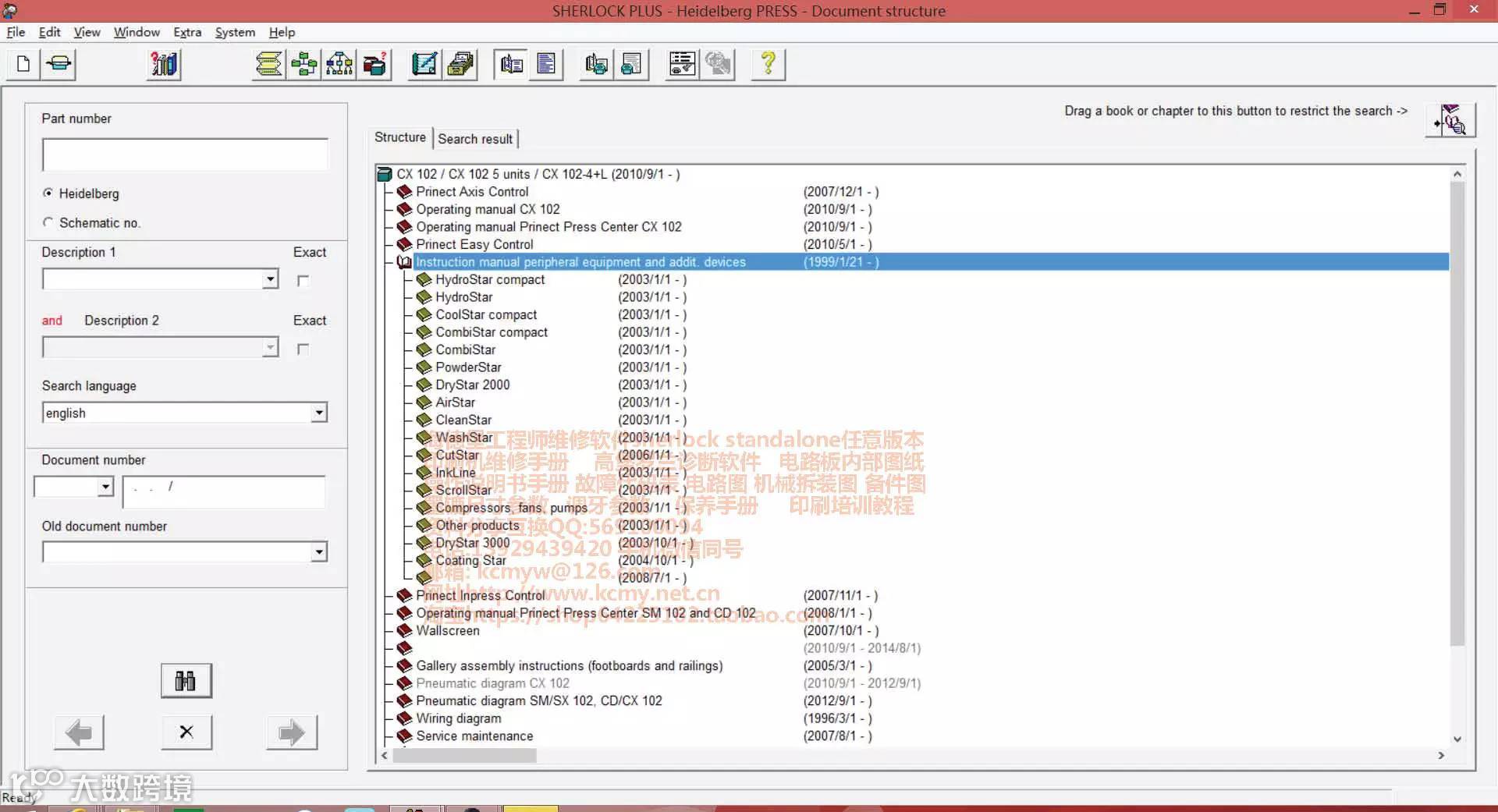

提供海德堡工程师维修软件Sherlock Standalone多个版本，涵盖93年至2015年所有机型的维修手册、故障代码表、电路图、机械拆装图、备件图、操作说明书等。
