无人机航空活塞发动机关键技术解析

性能参数、涡轮增压与电喷系统应用

在低空大载重无人机领域，无人直升机和固定翼普遍采用二冲程或四冲程航空活塞发动机作为动力源，而小载重机型则多使用锂电池驱动的多旋翼结构[k]。然而，随着无人机应用范围扩展至高空环境，活塞发动机面临功率下降等挑战，亟需通过技术手段提升其高空性能[k]。

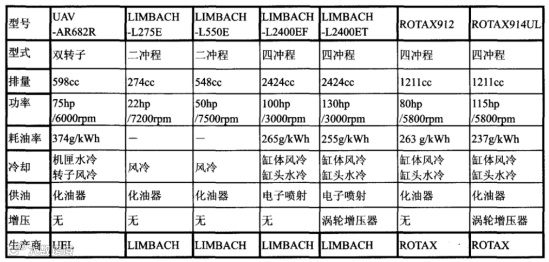

表1 航空活塞发动机

长航时航测无人机常采用化油器式、风冷、自然吸气型活塞发动机，具备结构简单、重量轻、功重比高等优点[k]。但风冷散热限制了高空性能优化空间，改进方向主要包括：将化油器升级为电喷系统以提升高空适应性；改用水冷散热增强热管理能力（但会增加重量）；以及加装涡轮增压装置以提高进气压力和功率输出[k]。

2 活塞发动机核心性能参数

2.1 功率与扭矩

发动机功率和扭矩随曲轴转速变化的关系称为转速特性曲线，扭矩输出越平稳，动性能越优[k]。功率是决定无人机飞行速度和载重能力的关键指标[k]。尽管增大油门可提升功率至极限转速，但最大飞行速度还受旋翼系统性能制约[k]。

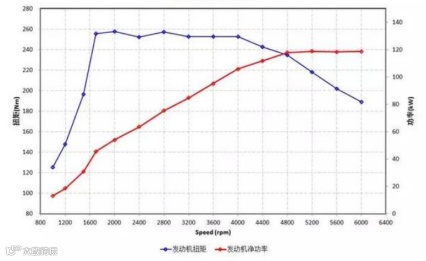

图1 发动机功率扭矩曲线

2.2 功重比

功重比是衡量活塞发动机性能的重要指标，比值越高，性能越优越[k]。

2.3 压缩比

压缩比（ε=V1/V2）指活塞位于下止点与上止点时气缸容积之比，无人机汽油机压缩比通常为6–10[k]。适当提高压缩比可增强燃烧压力和推力，提升功率，但过高易引发爆燃，损害发动机寿命[k]。常见调整方式包括更换薄气缸垫、修磨气缸盖或改装活塞[k]。

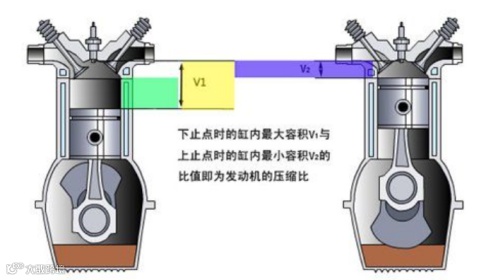

图2 压缩比示意

2.4 热负荷

热负荷直接影响发动机的耐久性、可靠性及经济性[k]。小型活塞发动机正常工作温度范围：缸温120℃–250℃，排气管温度550℃–700℃[k]。散热方式主要为风冷和水冷，前者结构轻但散热效率低，后者散热效果好但重量大[k]。起飞重量50kg以上的无人机通常选用水冷系统以支持更大功率发动机[k]。

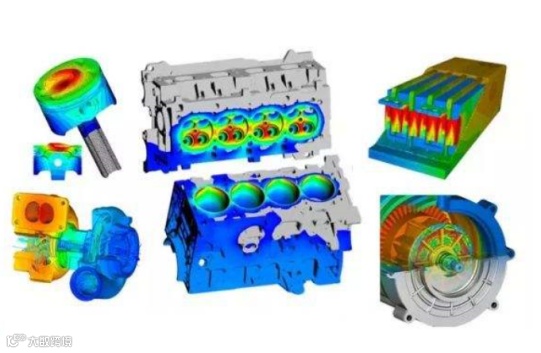

图3 热负荷示意图

2.5 油耗

发动机油耗一般以L/kWh衡量，理想巡航油耗约为0.35L/kWh，实际使用中多为0.5–1L/kWh[k]。影响因素包括滑油状态、进气系统设计及运行条件等[k]。通过改进进气系统、优化标定参数、采用电喷与机油预热技术，可有效改善燃油雾化，降低油耗[k]。二冲程发动机常将机油与燃油预混，以提高润滑与燃烧效率[k]。

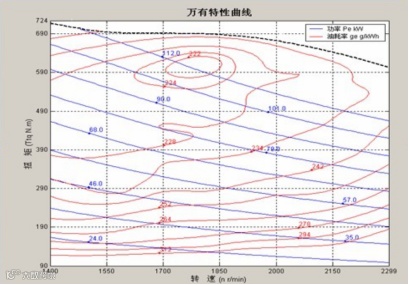

图4 油耗示意图

3 其他关键系统与设计参数

3.1 振动控制

小型活塞发动机振动较大，需通过橡胶减震垫或阻尼器进行隔离[k]。合理设计安装支架并依据手册定位安装孔，可有效降低传递至机体的振动，目标加速度应控制在±5m/s²以内[k]。

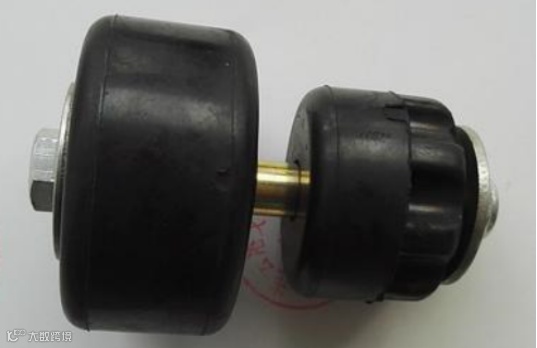

图5 减震橡胶

3.2 排气系统

排气管布局需结合无人机整体结构，承担废气排放与降噪功能[k]。额定工况下排气背压不得超过发动机规定值，优化排气设计可在一定程度上提升功率[k]。系统需符合国家航空发动机排放与噪声标准[k]。

3.3 供电系统

发动机启动方式分为手拉式和电启动，后者依赖蓄电池驱动启动电机[k]。运行后发电机为电池充电[k]。建议配备备用电池，关键设备电源应与发动机系统分离，以防故障导致供电中断[k]。

4 涡轮增压技术应用

涡轮增压可显著提升活塞发动机高空性能，恢复高空功率至90%，低空可提升约30%[k]。该技术广泛应用于四冲程航空发动机，如ROTAX914、莱康明O-360等型号[k]。其原理是利用废气驱动涡轮，带动压气机强制增加进气量[k]。但增压会带来热负荷上升和重量增加问题，需平衡散热与功重比[k]。同时，需重新标定空燃比、调整压缩比以防止爆震[k]。

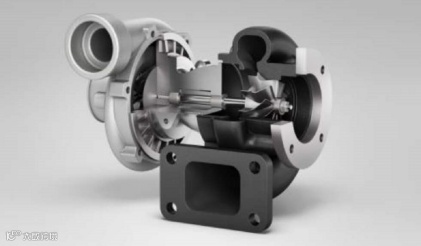

图6 涡轮增压示意图

5 电喷系统优势与构成

电喷系统相比化油器可显著提升燃油雾化质量与燃烧效率，增强环境适应性[k]。主要由ECU、节气门体、供油系统、传感器群和点火系统组成[k]。

5.1 ECU控制单元

ECU采集各传感器信号，经运算后输出控制指令，并通过CAN总线与飞控通信[k]。改装后需在带负载试车台上重新标定空燃比、点火提前角、油压油温等参数，确保各工况下精准控制喷油与点火[k]。

5.2 点火系统

普遍采用CDI（电容放电式）点火，利用电容器与可控硅替代机械触点，实现无接触点火，提升可靠性和点火效率[k]。

5.3 传感器配置

关键传感器包括压力类（进气、大气、油压）、温度类（进气、缸头）、位置类（节气门、凸轮轴）、转速传感器和爆震传感器[k]。ECU融合数据实现闭环控制，还可加入氧传感器以优化高海拔和动态工况性能[k]。

6 发动机选型计算方法

对于固定翼无人机，需先确定最大起飞重量G，结合升阻比和翼型数据计算平飞速度v1及所需功率w1（螺旋桨效率按70%估算）[k]。再根据爬升率v2计算爬升功率w2，并计入约20%的机械与滑跑损耗，最终得出总需用功率[k]。小型垂起固定翼起飞功率由锂电池承担，仅需计算平飞与损耗功率[k]。

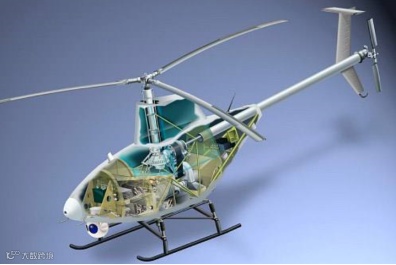

图8 火力侦察兵直升机

无人直升机动力系统复杂，涉及旋翼气动、传动效率与发动机扭振特性[k]。通常需通过设计分析与试验迭代确定发动机控制函数[k]。在100–600kg最大起飞重量范围内，发动机功率需求约为4.8–8.5kg/kW[k]。

7 结语

尽管通过电喷、涡轮增压等技术可优化活塞发动机性能，但其在载重能力、油耗和高空性能方面仍无法与涡扇发动机相比[k]。当前活塞发动机成本较低，但维护频率高、故障率相对较高[k]。作为无人机核心部件，动力系统未来将向更清洁、高效、安全的方向发展，拓展更广泛的应用场景[k]。
