北京机械工业自动化研究所，H2D14

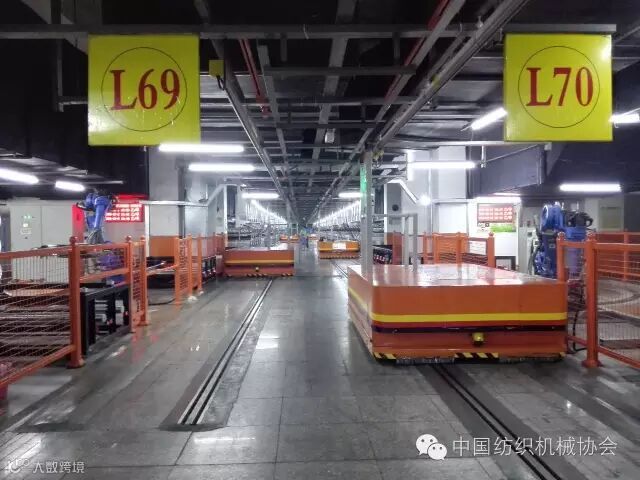

由北自所自主研发的纤维生产自动化智能物流系统为用户提供了纺丝车间从卷绕机落丝、装车、分拣、包装及仓储的全面自动化解决方案。

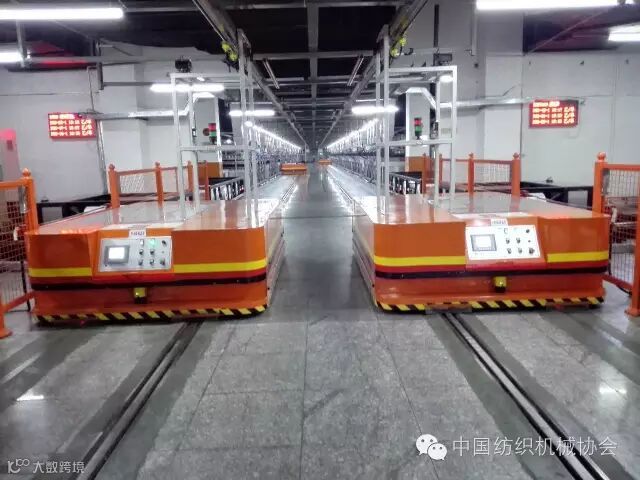

全自动落丝系统
该系统分为悬挂式落丝和地面式落丝两种方式，均可完全替代人工落丝。目前北自所提供的单套系统最大可以满足每条线96个位、6个品种，95吨/天（FDY）150吨/天（POY）的生产能力，已有100余套全自动落丝投入使用，产品覆盖全国10余家化纤龙头企业。

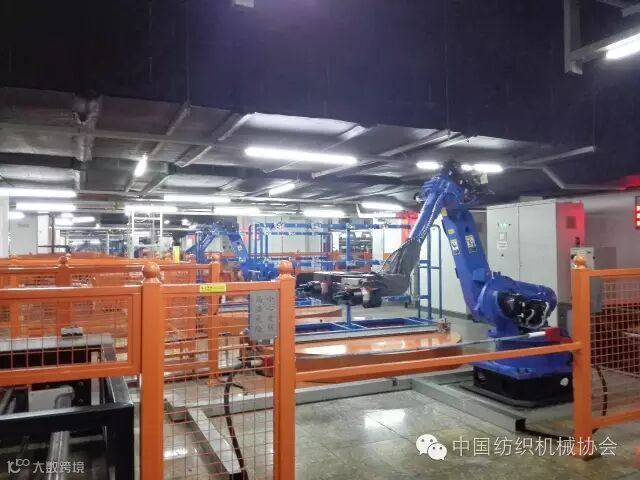

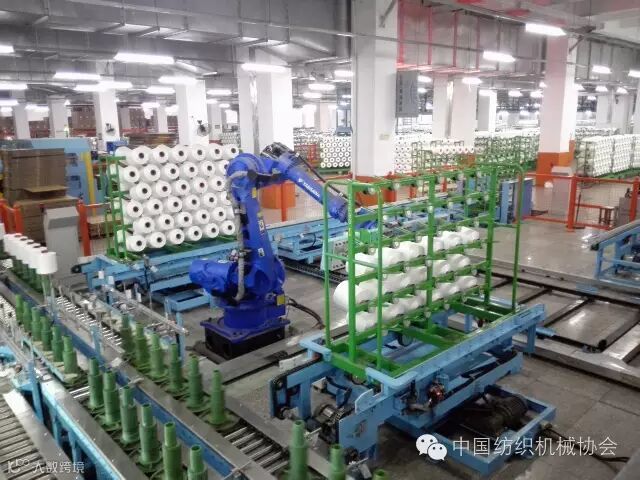

化纤自动包装系统
该系统实现了DTY/FDY/POY丝卷从加弹机或卷绕机下线之后，到码垛完成的全自动化处理，主要工艺包括：丝卷上线、自动称重、外观检测、自动裹膜、自动分拣，分类装箱，封箱打包、分类码垛。

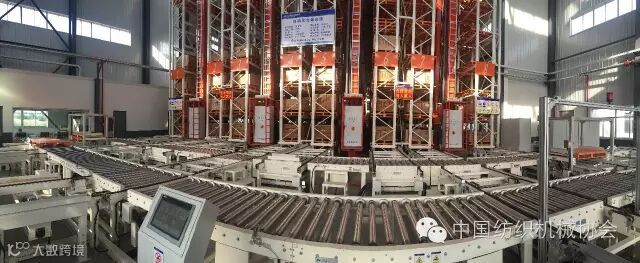

自动仓储系统
适用于涤纶、锦纶等PDY、FDY、DTY自动仓储系统可为用户提供最优的成品立体仓储方案，减少人工和占地面积，提高产品出入库效率、准确性和及时性。

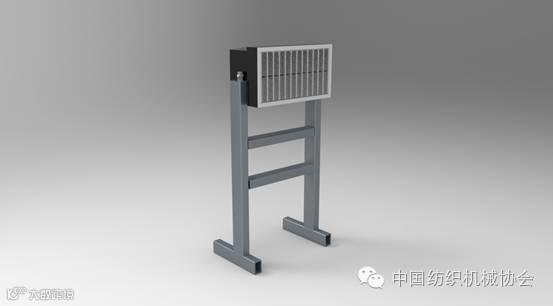

此装置为我公司专利产品，它结合了侧吹和环吹的优点，可大大提高纺丝质量，CV值明显变优，而且非常节能。该装置为吹风装置升级换代产品，可替代大部分现有侧吹和环吹装置。设备如图：

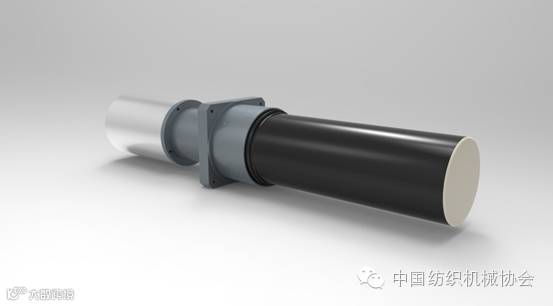

通过改变热辊表面的喷涂方式，在世界上首次实现对长丝中竹节进行有序的控制，通过不同方式产生组合纹样，形成千变万化的织物风格。此技术我公司已申请了国家发明专利。设备如图：
HY-9型自动落筒高速弹力丝机
该机是一种高速高效的自动落筒弹力丝机，通过叠盘摩擦假捻方式加工聚酯予取向丝。最高机械速度1350m/min。
智能化程度高
运用现代自动控制技术，多个单元实现单锭独立控制，智能化程度高；自动落筒系统，满纱后自动完成满筒与空筒切换，实现无人操作；在线张力系统，在线监测纱线张力，控制纱线品质；气动穿丝装置，执行生头动作。
节能降耗、经济灵活
采用节能热箱、高效率传动电机、单锭独立控制技术，节能环保。卷绕系统模块化设计，机械槽筒式或DTT精密数码式卷绕供选择，配置灵活，经济适应性强；多个单元实现单锭独立控制技术，机器速度高，再加上采用了多锭位技术，大大提高产量，全自动落筒系统，减少人工，节约成本。
纺丝质量好
全自动落筒系统，各锭位长度高度一致，筒子等品率高；全自动落筒系统，落筒过程实现无人触碰成品丝，有效保证成品丝的质量；DTT精密数码卷绕技术，优化卷装，实现筒子数字成形，满足后道工序对筒纱成形的不同要求；气动生头，保证生头丝条稳定可靠；在线张力装置，严密监测丝条质量。
HY-10型高速弹力丝机
该机为一种将聚酯予取向丝通过叠盘摩擦方式进行假捻变形的高速弹力丝机，最高机械速度1200m/min。是一款基于节能降耗、操作维护方便、效率高等设计理念，具有自主知识产权的多功能设备。它为用户提供更优质、更灵活的弹力丝产品。1、效率高：
采用专有的多锭数技术，实现48锭/节，每台机锭数标准配置为480锭。机器锭数成倍增加，效率翻倍。
2、节能：
实现多锭数共用一个单元。如48锭共用一个热箱等设计，达到节能的效果。另外如单轴单电机传动、采用全封闭纳米保温材料的热箱等，都体现了节能的设计理念。
3、功能多：
本机功能强。可进行不同品质丝的合股生产。如色丝、全消光丝、阳离子丝、锦纶丝等等的合股。也可进行多个不同品种的单股丝生产，一台机可同时纺4个不同品种的丝。机器灵活，适应性广。
4、操作维护方便
采用直接传动的方式，简单传动系统；气动穿丝装置，操作方便。新型多锭数专用技术，在同一操作通道可进行24锭操作。操作简单、维护方便。
HY-IDS化纤长丝自动落卷输送系统
化纤长丝自动落卷输送系统是专为化纤长丝生产线配套的丝饼后处理装备。该系统可以实现丝饼的自动落卷、输送功能。提升化纤长丝生产后道工序的自动化水平，提高产品质量，降低用工成本。根据实际需求可模块化组合，实现个性化长丝生产自动化辅助系统。该系统具有优质、高效、低成本的特点。具有国际先进水平。
1、PET、PLA纺粘热轧非织造布生产线。
产品用途：过滤材料、建筑防水、排水板膜、地毯基布、篷盖材料、家纺、转印、农用地膜、衬布、复合材料、卫材、防护服装、购物袋等用即弃产品等，PLA纺粘热轧非织造布属环保型可降解材料。
2、土工布用聚酯长丝纺粘针刺非织造布生产线。
产品用途：土工布、过滤材料等。

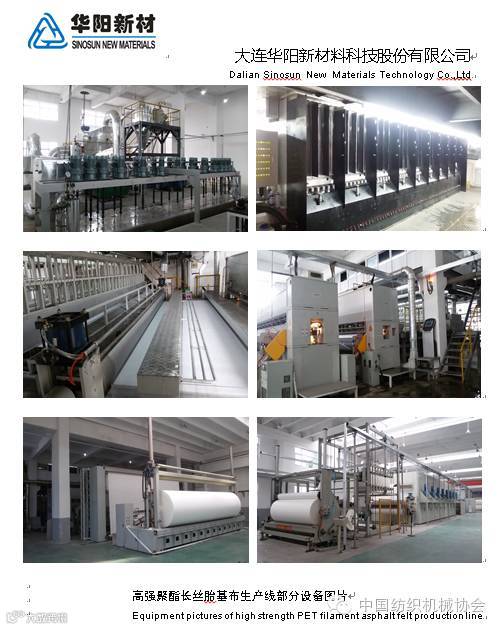

3、改性沥青防水卷材用聚酯长丝纺粘针刺非织造布生产线。
产品用途：改性沥青防水卷材用，也可用于土工布等。
4、双组份热风固结非织造布（BICOWEB系列）产品。
产品用途：液体过滤和气流过滤材料支撑层，簇绒方块地毯及汽车成型地毯基布，包装、装饰材料，土工排水板滤膜，鞋材补强材料，防水卷材。
5、PET、PP两用纺粘针刺+水刺非织造布生产线。
产品用途：过滤材料等，也可用于改性沥青防水卷材及土工布等。
6、非织造布定型、浸胶生产线。
产品用途：改性沥青防水卷材等。

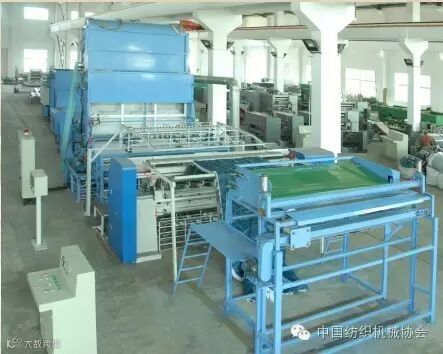

型号：WL-GJ-A3
用途：主要用于生产蓬松度高、保暖性好的太空被，也可配套干法生产非织造产品梳理机前道设备，确保获得高品质均匀的毛网层（如造纸毛毯生产线）。
特点：联合机整体结构设计紧凑，纤维经开包机送入开松机，开松机设置分梳板高度开松纤维，纤维经分棉板，由光电传感控制棉层克重，形成在纵横向可同时控制棉层厚度，获得较高的均匀度，棉层的不匀率≤5% ，可与绗缝机或梳理机直接连接工作，保持了高蓬松度的绗缝产品或梳理成网的供棉量。该设备占地面积小，工艺流程短，节省人工，生产效率高，产能达500公斤/小时。

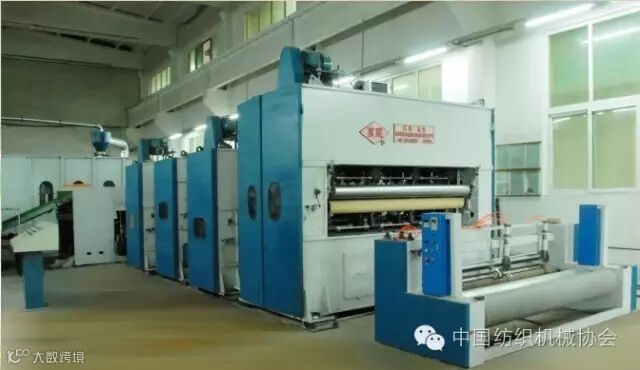

2、高速针刺机
型号：WL-GZ
用途：生产高密度合成革基布、过滤布、汽车内饰布、民用无纺布
特点：该设备采用单轴平衡块对抗式结构，机架为分体连接式框架，具有针刺频率高，稳定性好，操作方便实用，整体结构设计紧凑，各单元机能分机运行，震动轻微，工作效率高。

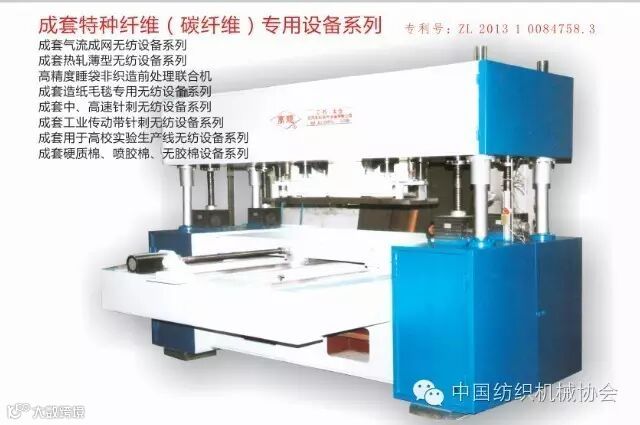

3、碳纤维特种针刺机
型号：WL-CC
用途：用于针刺生产碳纤维短纤维复合材料
特点：采用步进电机和丝杠配合直线导轨进料，针刺机构高度可调，使剥毛板和针刺板异步运动，进料板稳定性高，在针刺碳纤维时，纤维毛网均匀性好，碳纤维缠绕抱合率好， 加工过程无断针。
4、气流成网机
用途：用于针刺生产碳纤维短纤维复合材料
特点：采用步进电机和丝杠配合直线导轨进料，针刺机构高度可调，使剥毛板和针刺板异步运动，进料板稳定性高，在针刺碳纤维时，纤维毛网均匀性好，碳纤维缠绕抱合率好， 加工过程无断针。
高效水刺机
1.1型号：SP10-250
1.2名称：三圆鼓水刺机
1.3用途：用于水刺法非织造布生产，如：卫生材料、医用材料、服装材料、人造革基布等；
1.4技术参数：
工作幅宽：1000～3800mm
工作速度：≤150m/min
水刺压力：≤250Bar （特殊≤350Bar）
产品定量：≤250g/m²
水刺形式：平网水刺+圆鼓水刺+真空抽吸（可选）
1.5机器的优越性：
相比传统水刺线，可节约能耗25%～30%；
高效的缠结效果，极大改善非织造布的机械物理性能；
灵活多样的配置结构，可满足不同客户的要求。
1.6机器特点：
水刺头为不锈钢整体锻打，精密加工而成；
高精度制作圆鼓，配套高密镍网或钢丝网，生产不同风格类型的水刺布；
水刺头采用水压自密封形式，密封件均为进口；
水刺网、水针片均为进口；
工业外观设计。

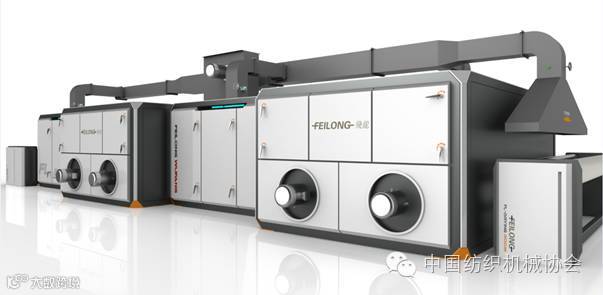

热风定型机
1.1型号：ATR10-300
1.2名称：热风定型机
1.3用途：用于生产即弃型产品如:婴儿尿布、成人失禁垫及妇女卫生用品等面料，纤网的熔融粘合加固定型。
1.4适用原料：各种涤纶短纤及ES纤维。
1.5技术参数：
工作幅宽：3000mm
工作速度：≤120m/min
产品定量：15～60g/m²
定型形式：单层网，上吹下吸、热风穿透式
加热形式：电加热、蒸汽、导热油
加热温度：180℃±1℃
机器的优越性:
交叉式热风循环加热，风机独立变频控制，特殊结构风道，保证烘箱左右温度均匀；
独特设计的保温箱板及密封结构，减少热量损失，能耗相比传统烘箱可节约25%以上；
积木式模块化设计，可根据不同工艺不同客户要求灵活配置；
1.6机器特点:
采用进口耐高温防粘网，防止产生粘网现象；
采用电加热形式，可控硅精确温控，产品不发黄、无污染；
伺服电动推杆纠偏器，精确纠偏；
风道可抽出，清理方便；
工业外观设计
高速梳理机
1.1型号：C30-380
1.2名称：高速梳理机
1.3 用途：该机用于将前道开松混合后的纤维,进一步的开松梳理成单纤维状的薄纤网，供下道工序使用；
1.4适用范围：涤纶、黏胶、尼龙、丙纶、海岛等多种纤维的梳理成网；
1.5技术参数：
工作幅宽：2500～3800mm
出网类型：杂乱网、杂乱凝聚网、凝聚网、平行网
出网速度：≤120m/min（凝聚网）
棉网定量：10～60g/m²
产量：≤800kg（根据纤维规格而定）
机器的优越性:
3.8米幅宽梳理机，工作辊、剥棉辊均采用欧洲进口碳纤维材质，凝聚网速度最高可达120m/min，产量相比传统梳理机提高40%以上；
高速杂乱辊配置，输出棉网MD/CD可达3:1
各大辊筒均为独立传动，采用工业计算机配合控制系统以及关键辊筒伺服控制，提高了梳理机的控制精度，极大改善输出棉网的质量。
1.6 机器特点:
进棉板喂入，保证高开松度的同时又不损伤纤维，并带自动防金属功能；
胸锡林直径1050mm，主锡林直径1500mm，全机共9组梳理单元，使纤维得到充分的混合及分梳；
关键轴承为进口品牌（SKF & NSK）
先进的除尘和气流控制系统，保证产品的质量，改善产品布面效果。
1、我公司致力于熔融纺氨纶丝，涤纶 POY民用丝，涤纶FDY民用丝，涤纶工业丝，丙纶民用丝和工业丝，锦纶POY民用丝，涤纶锦纶复合纺，等产品的工程设计和设备制造。单说某个产品的核心竞争力是什么，不如说我司的核心竞争力是什么？这也正是我司今年主要的战略方针，就是差异化纤维的设备专业制造，为特定的客户量身定做，做特殊的差异化的纤维产品设备。
2、我司正在对几项差异化纤维设备的研发技术进行专利的申请，预计很快就能通过。
3、我公司在对新产品的宣传上，主要通过客户试用、客户使用，客户的满意才是我司最好的宣传。
4、未来研发新品的思路，还是要放在客户的需求上，坚定的走差异化的道路。
5、我司只是纺织工业行业中的一员，不能代表整个纺织工业，但是我司会从市场实际需求出发，在“风潮：中为客户提供最佳的解决方案。

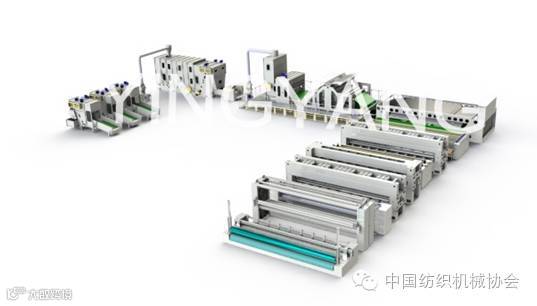

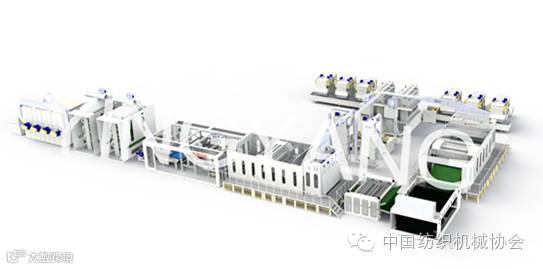

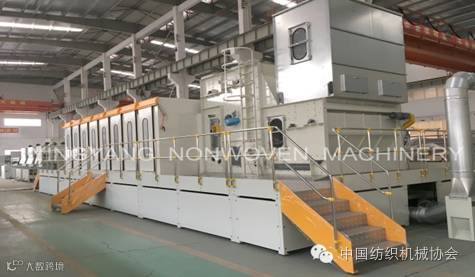

1.水刺生产线：采用水刺工艺，将纤维更好的缠绕加固，使其具有柔软、透气、吸水性强的特点，其产品广泛应用于卫生材料、面膜、人造革、衣服内衬、湿巾、尿不湿、退热贴、包装袋和家装用品。水刺产品净宽有三种规格1500mm、2200mm、3200mm。
2.汽车内饰生产线：该生产线具有实用、高效、应用范围广的优点，其产品广泛应用于汽车顶棚、后备箱、行李箱衬垫、汽车地毯等等。该生产线远畅销国内外，远销至包括欧美国家在内的多个国家和地区，迎阳已成为汽车内饰行业的主要供应商。

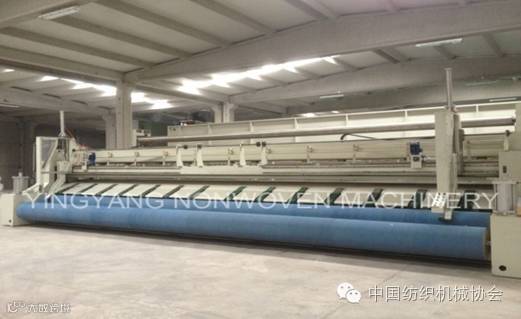

3.土工布生产线：高强高效针刺非织造土工布生产线，设计的新型开松和梳理机构能满足38~150毫米长度纤维土工布加工的特殊要求；开发的双轴结构宽幅高速针刺机，针刺频率能达到1500次每分钟，运行过程中振动小，确保机器运行的安全性和稳定性。其产品广泛应用于水利、水电、高速公路、铁路、港口、机场、运动场馆、隧道、围垦环保等工程领域起到加固土壤的作用，也可应用于冶金矿山等工程的加筋、反滤、隔离及排水、耐辐射等等。
（1）针刺形式：双针板正刺
（2）主传动型式：双主轴摇臂式
（3）工作宽度：3600mm
（4）针刺动程：25mm
（5）植针密度：14000枚/m；
（6）针刺频率：1500次/分（空载）；
（7）适用刺针：
长度：76.2 mm ；针杆直径：φ1.83 mm；
（8）针深数显，并配标尺刻度显示,操作方便；
（9）该机采用双主轴摇臂式结构,,双侧弧形运动变为上下往复运动，负载好、针刺频率高；
（10）针板梁采用轻质高强镁合金梁，重量轻刚性好，门幅方向采用一根整体梁，完全保证了布面针深左中右一致；对分段式针板梁会对无纺织物产生的左中右不均匀有了彻底的解决；
（11）轴承润滑采用油脂润滑，改变了针刺机采用液压油润滑的润滑方式，彻底解决箱式针刺机推杆高速运动，油封漏油问题，解决了产品的布面清洁度，润润油脂靠润滑泵自动供应,供油量、供油时间间隔可根据使用情况任意调整；
（12）主轴同偏心结构采用整体式偏心结构，改变了主轴同偏心结构采用热套方式连接，整体偏心结构紧凑，强度高；
（13）直吹式风冷结构确保设备轴承低温运行，高速运转时预定频率启动,风机采用变频调速,运转速度同针刺频率快慢自动升降；
（14）主轴承座采用温度传感技术测温，定点监测，触摸屏分点显示，高温报警，便于检测每组油脂润滑疏通。
（15） 布针方式采用电脑设计杂乱型式，布面无明显针迹；针柄导向锁定入槽，定位稳定，不易断针；
（16）针板夹紧采用气囊夹紧 ，通过压力变送器对压力进行检测，低压保护，高压报警；
（17）针板采用MB3镁合金板，装针表面用尼龙板强力粘接，周边螺钉固定，尼龙板平面经铣加工,平整度高，针板采用数控机床精密加工，针板可互换 。
展品名称：T型高效牵伸假捻变形加弹机
用途：为各种长丝（丙纶、锦纶、绦纶、氨纶包覆），特别是超细旦丝的牵伸假捻变形加工提供高质量高效率的解决方案。
特点：
独特T型设计丝路更加顺畅。
两个控制柜真正单边独立控制、更多远程人性化操作。
独特高质量的卷绕系统具有多层防叠、多角度卷绕成型，是加弹机领域独一无二、不可复制。
1.4米高效节能热箱，节省能源30%。
新技术：0速差高速假捻器；
新突破：4层16锭整机产能提升近30%。

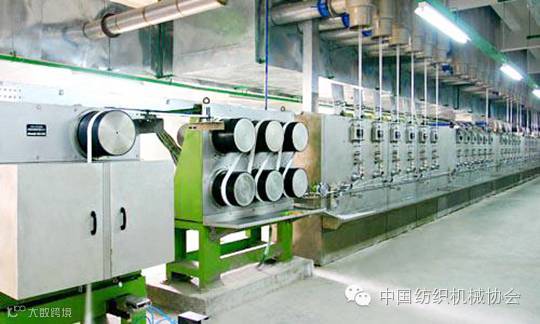

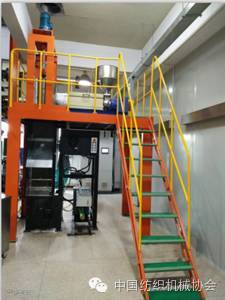

产品用途：本机适用于采用切片纺丝方法，用于生产涤纶、锦纶、丙纶等工业丝产品。
本机特点：1）模块化设计，结构紧凑，操作便捷，投资经济；
2）独特的低产量设计，满足产品的开发及小批量订单的生产；
3）集螺杆挤出机、纺丝箱、侧吹风、牵伸和卷绕于一体，投产周期短，纺丝用工成本低。产量及配置同时可根据客户特殊要求来设计定制。

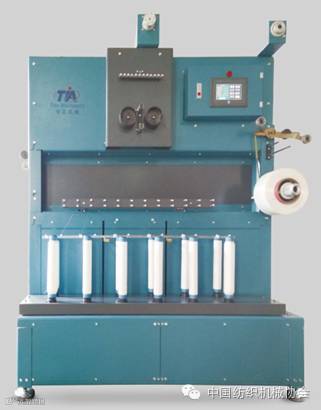

2、TW824涤纶/锦纶母丝分丝机
1）单边12锭、两边24锭；单边16锭、两边32锭；
2）不仅可以进行FDY的原丝分纤，还可以进行假捻丝的分纤；
3）机台的左右两侧，可以满足不同工艺条件的生产；
4）机台两侧均装有纱长计数器，所以可以满足纱线的定长定重；
5）采用超位罗拉，以调整卷绕张力，确保卷绕张力的稳定性；
一、 LX-1000型高速加弹包覆一体机
采用双排冷盘平行牵伸、成组槽筒箱卷绕、集中传动分单元牵丝等多种跨领域技术，提高了纱线品质，属国内首创，与传统空包设备相比，更加节能、高效。
性能 ：
●机器D1，D2，D2.2，D3罗拉全部采用导丝盘结构, 导丝盘均采用单独的微电机控制，对丝的握持性好，保证牵伸的一致性。
●机器A-B面独立传动，均采用同步节能电机直接传动，取消同步带，工艺参数可分别设置，两面可加工不同的品种。
●采用二道D2罗拉结构，提高锦氨包覆的结点均匀和牢度。
●采用独特的丝道结构，提高加工细丝时工艺速度，效果明显。
●采用可调柔性万向调节的氨纶支架，保证氨纶在高速喂入时不会断头。
●电动生头，引丝方便快捷。
●变形热箱采用联苯气相加热，温度精确控制在±1℃，确保每锭温度的一致性，保证后道染色的均匀性。
●该机结构布局合理，传动可靠，噪音低，易于工艺调整，可单锭位保养维修，提高生产效率。
二、 LX—7x智能假捻机
设备特点
此设备在LX2010一步法假捻机的基础上加以提升，采用多段式智能调节，差异化生产更精细、更节能、性能更优异。
主要技术参数
型式：双面单层
基本锭数192锭： 16锭/节×12=192锭
锭子：锭带轮直径Φ28mm，锭子 ，转速8000min~12000min
假捻范围：卷绕和锭子电机分离，捻度可任意设定，假捻器速度160000/min
捻向：S捻(twist) Z捻(twist)
最大卷装容量：Φ200×160 2.0KG
卷绕角：20°~40°任意可调(adjustable)
涨力控制：多断式涨力珠和涨力圈并用
适纺范围：50D~400D的涤纶长丝(FDY )
外形尺寸：（2550+1830×N)mmx1000mmx1750mm
1、橡筋机：

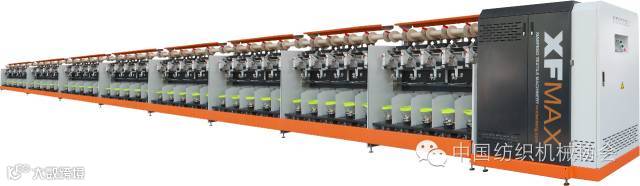

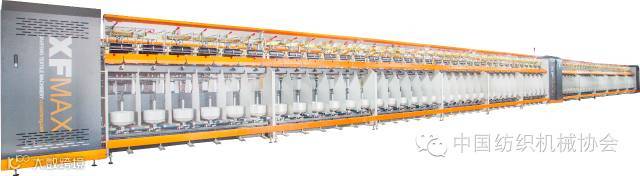

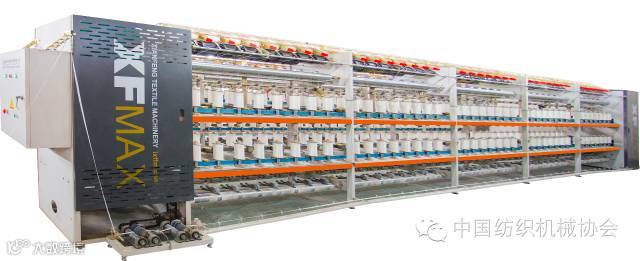

2、XF288A大卷装倍捻机
>>整机模块化设计
>>满足客户单锭、大卷装需求
>>加工原料广泛。可加捻各种涤纶丝、低弹丝、锦纶丝等
>> PLC程序精确控制电子防叠，有效避免重叠纱，提高后道退解效率
1）触屏设置工艺参数，提高生产效率
2）横动伺服传动机构，卷绕成形优良
3）多种成形方式。满足客户不同的纱线成形要求
4）紧凑型设计，可减少占地面积10%以上
5）单锭断纱指示灯
产品特点：
>>数字式电子控制系统
>>满足客户单锭、大卷装需求
>>加工原料广泛。可加捻各种涤纶丝、低弹丝、锦纶丝等
>>控制自动化。优化电器控制系统，通过PLC反馈闭环控制锭子和独特的卷取导纱机构，实现在面板上设定和实时监控锭速、捻度等主要工艺参数。
1）工艺适应性广。卷绕角、成形长度、短行程长度、长短行程次数等无级可调，变更方便，满足优化不同产品工艺要求。
2) 2~3股单纱同步加捻并合并，省去并纱工序
3）横动伺服传动机构，卷绕成形优良
4）多种成形方式。满足客户不同的纱线成形要求
5）单锭断纱指示灯，切刀动作
6）锭位均匀分布，单纱张力误差小

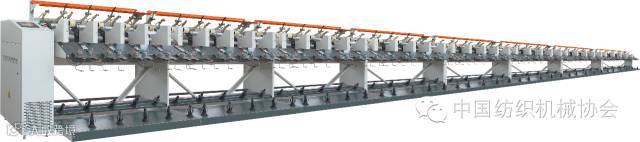

4、XF168氨纶并纱机参数
产品特点：
本产品可把2～3股棉、毛、涤、锦纶及混纺纱线合并卷绕成并纱筒子，适用于倍捻机等后道工序的加工。
产品特点：实行机电一体化设计制造，结构简练，易安装调整，操作简单方便， 并具有中央电脑程序设置，单锭电机、电子定长、满筒自停、电子 防叠、变频调速、单锭控制、断纱自停、单锭清零、数据记忆、产量 统计等功能
第一

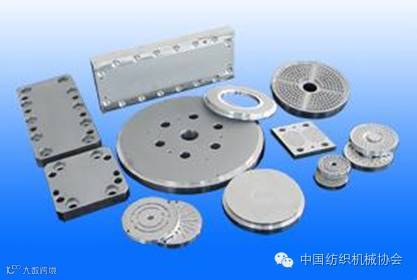

2）喷丝板：将用纺丝泵精确计算过的纺丝熔体通过喷丝板的微孔喷挤出具有一定粗细和质地细密的纤维束 ，品种丰富，精度高。

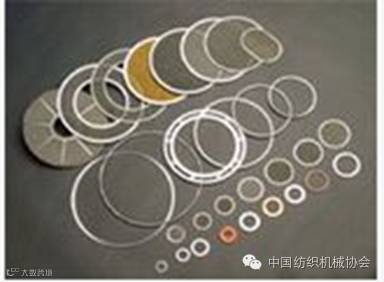

3）纺丝组件：进一步过滤掉熔体中的机械杂志和凝胶粒子，以防堵塞喷丝板中的微孔，避免造成毛丝或断头。
第二

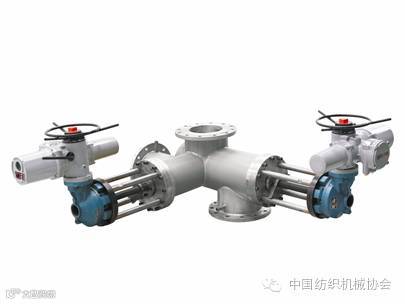

1）熔体聚合阀：通过阀门的开关和闭合控制化纤生产过程中的熔体流动，产品耐高温，耐高压，无死角，流动性好。
第三
1）熔体过滤器，PF2T，用于化纤生产过程中的熔体过滤，两级的熔体过滤器大大加强了熔体过滤的效果，降低了对原材料的要求。

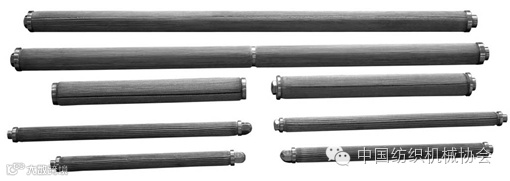

2）熔体过滤芯：用于化纤生产过程中的熔体过滤，产品耐冲击与交变负荷，分离效果稳定，耐高温耐腐蚀。

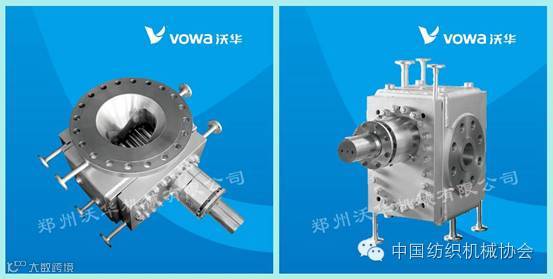

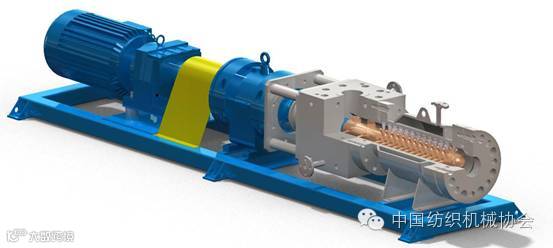

公司主要产品为用于聚合物生产流程中的真空釜底出料泵和管路增压泵，提供HK、G、LK、HS、LS等多种产品系列；
熔体齿轮泵输送物料范围从低温-50℃、低粘度0.3mPa.s的溶液直到高温350℃、高粘度40,000Pa•s的聚合物熔体。操作压力从真空-0.09MPa直到40MPa。公司提供从低粘度的酯化物直到高粘度熔体的全流程物料输送、增压、计量解决方案；产品具有结构精密，精度高，压力流量脉动小，寿命长的特点。
公司熔体齿轮泵产品是国内重要供应商，有国内外多台套大型聚合物装置供货经验，目前拥有中国大陆生产的最大规格的熔体出料泵和增压泵的供货业绩，用于PS/HIPS装置和低温纤维素（天丝）生产装置；同时，公司产品在PET、PA、PLA、PBS、黏胶等领域拥有良好业绩，目前提供了国产最大规格的PET装置用出料泵和增压泵；公司在PET再生纺领域拥有国内最多套的供货业绩，伴随中国PET再生纺行业不断成长壮大。
VDM系列在线动态混合器
——特别设计适合于高温聚合物的动态混合器
——适合于多种液态物料的在线混合
典型应用领域：Typical application :
化纤行业：原液着色
塑料行业：多相共混，助剂添加
化工行业：多组分混合

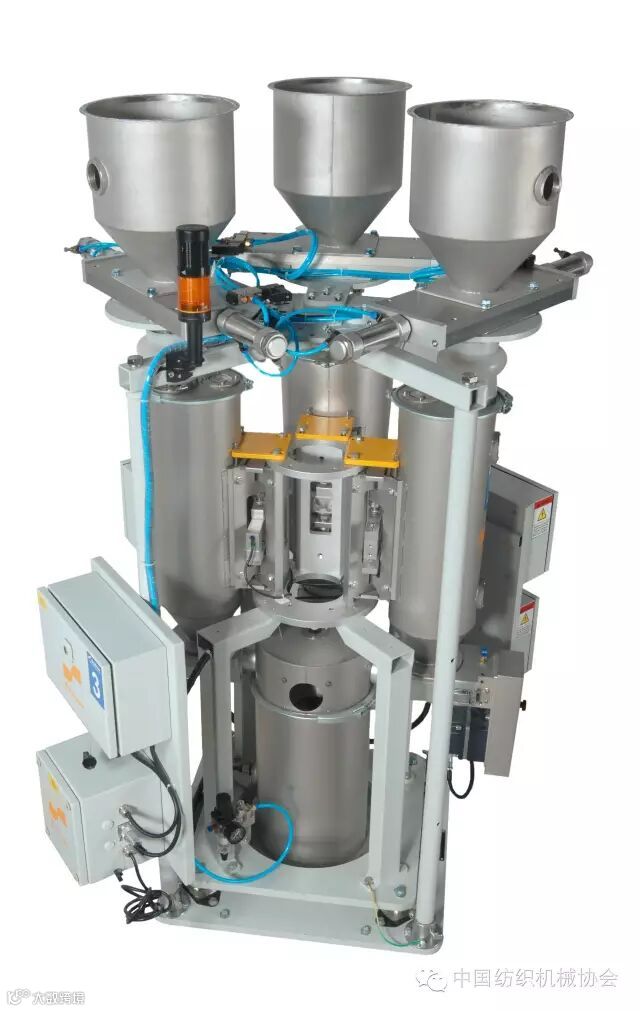

A．Compact –M 多工位失重式计量混合装置
技术简介：
GBL-Compact-M 连续失重式计量混合装置，用于球状、圆柱状、扁平状、再生塑料计量混合。适合用于连续计量的生产工艺，如化纤生产工艺。

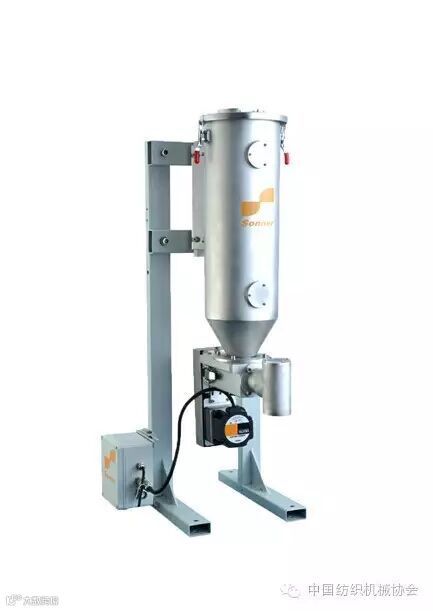

B．Compact – S 失重式喂料器
技术简介：
GBL-Compact-S 连续失重式喂料器，适用于球状，圆柱状，扁平状，再生塑料喂料计量。适合用于连续计量的生产工艺，如塑料挤出，化纤生产工艺等。

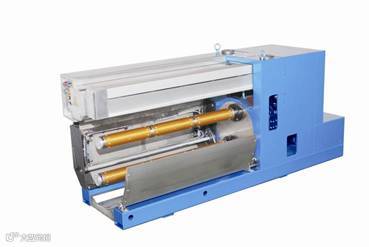

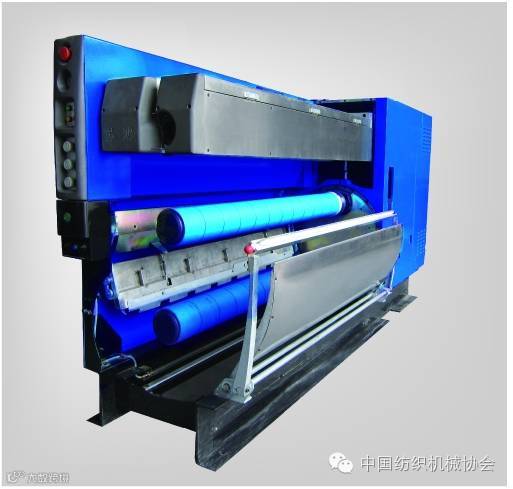

a.全自动卷绕头：
JHW A1380、JHW A835、JHW A635、JHW A435系列卷绕头，具有全自动切换，高精度纺丝速度控制（0.01Hz)， HMI人机界面，卷绕张力点动微量控制，主要用于PET、PA、PP等长丝的纺丝收卷。
b.BCF专用卷绕头:
c.BCF纺丝生产线：
立体提花针刺机（型号:SUPNP11A-0250）主要用于生产家用地毯及公共办公等场所的装饰地毯。该针刺机的送布采用伺服控制系统间歇进给，生产工艺自动显示与控制，并能一机多用，既能生产不同花色的平面提花、渐进式立体图形提花产品，也能生产宽窄不一的纵横向条纹产品，还能生产高克重起绒产品。本设备生产过程的自动化，降低了操作工人的劳动强度；精确地提取各种渐进式立体花纹，满足了厂家产品多样化的需求，提高了产品的市场竞争力。
