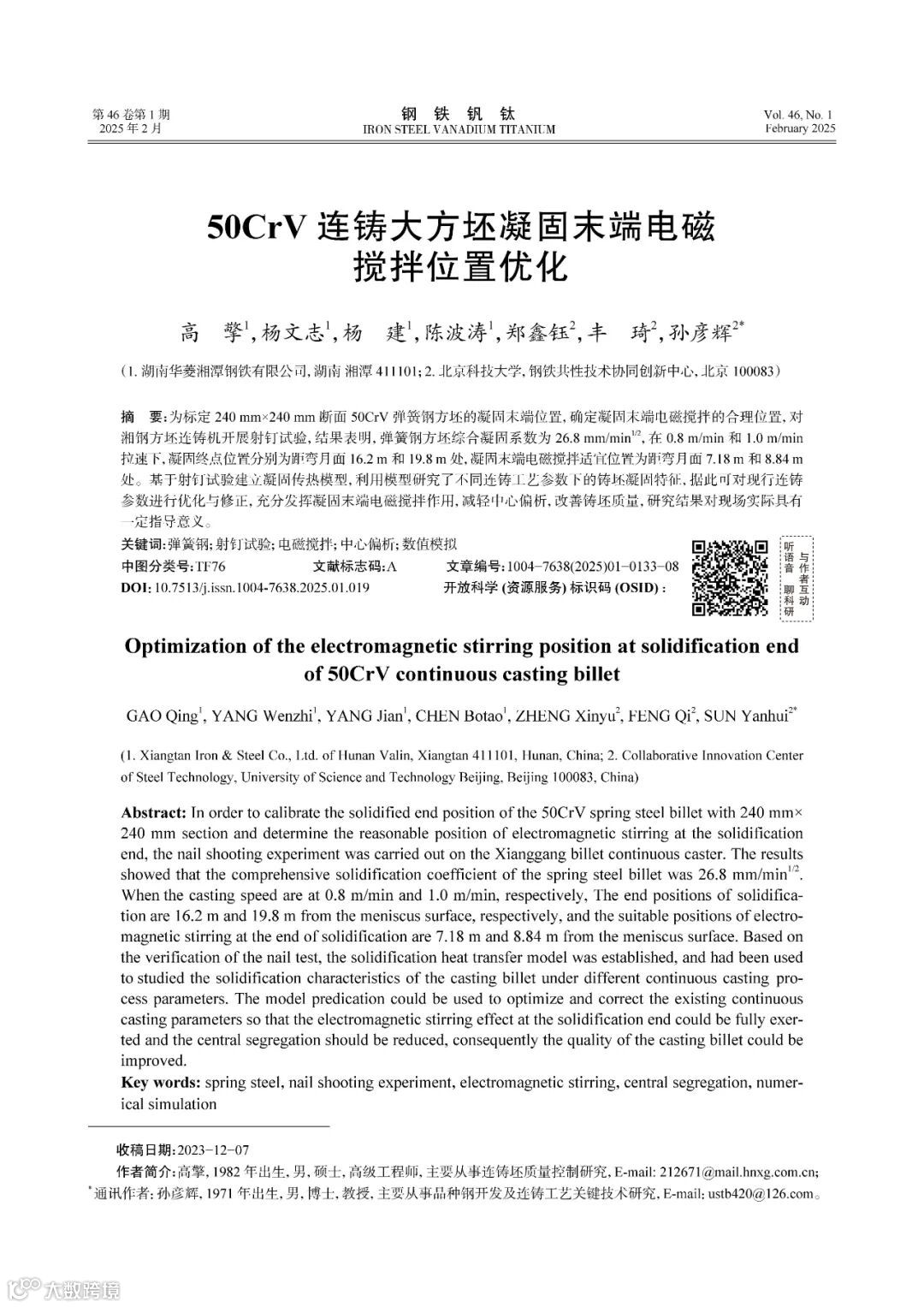

50CrV 连铸大方坯凝固末端电磁搅拌位置优化
（ 1. 湖南华菱湘潭钢铁有限公司，湖南 湘潭 411101；2. 北京科技大学，钢铁共性技术协同创新中心，北京 100083 ）

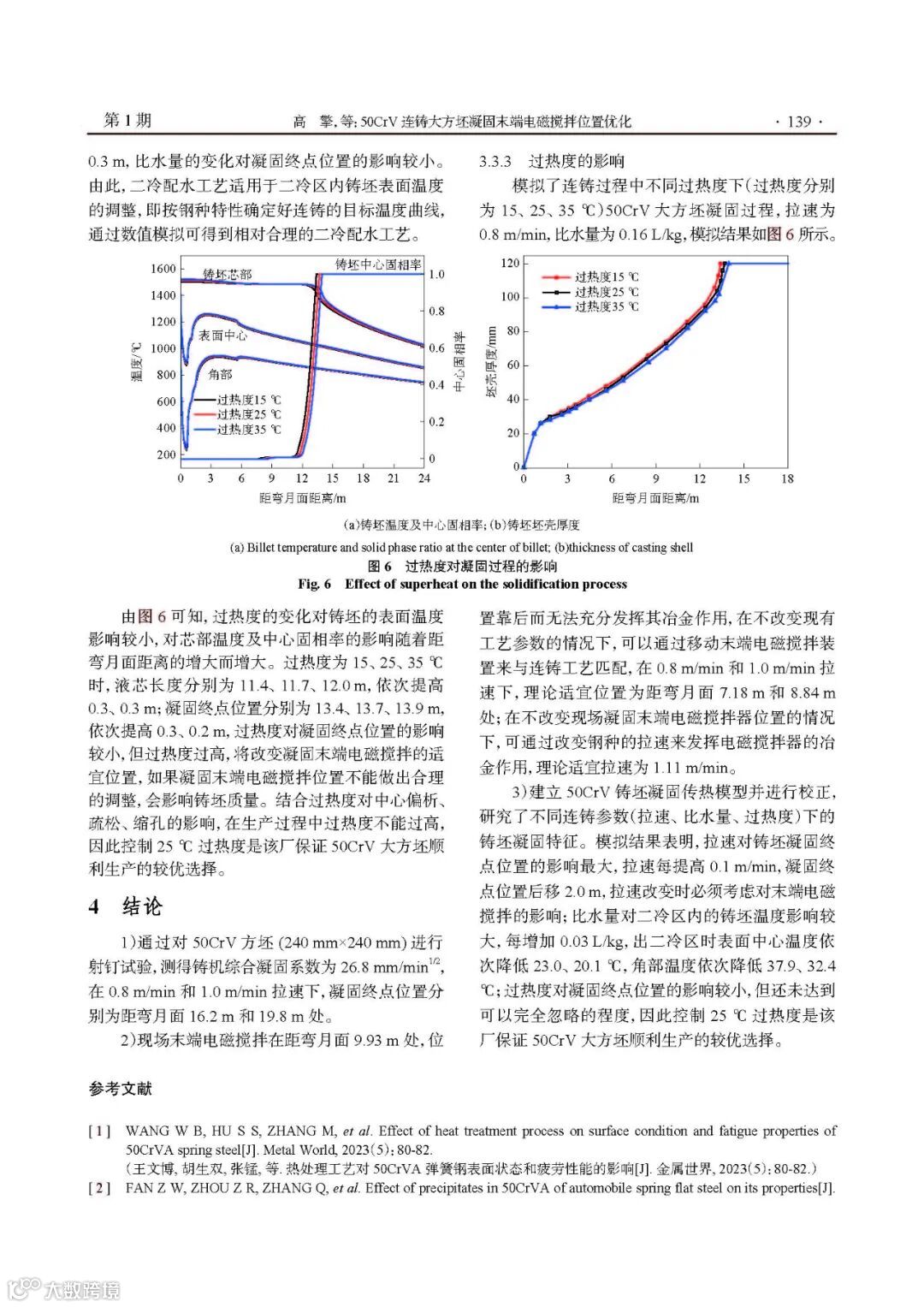

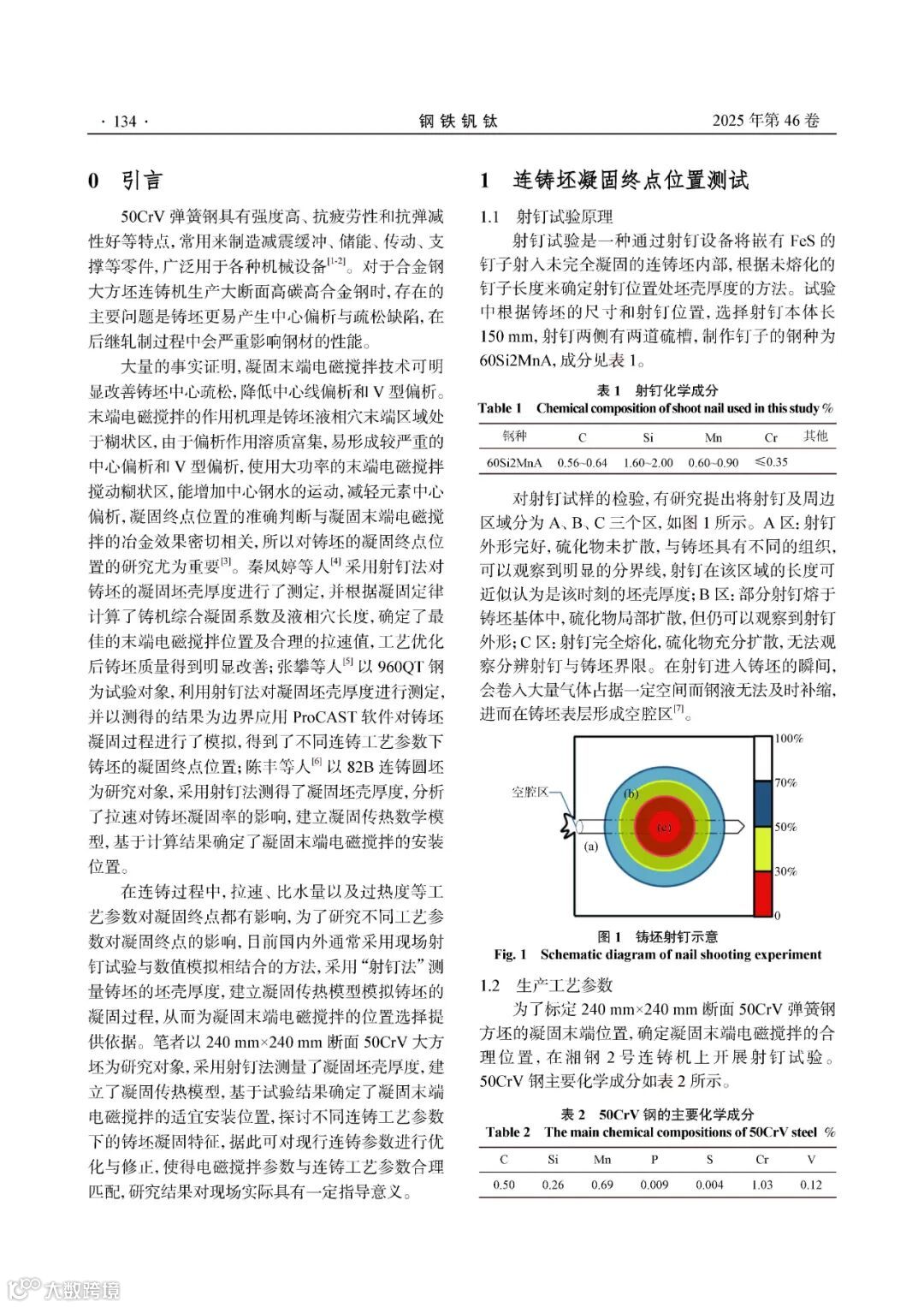

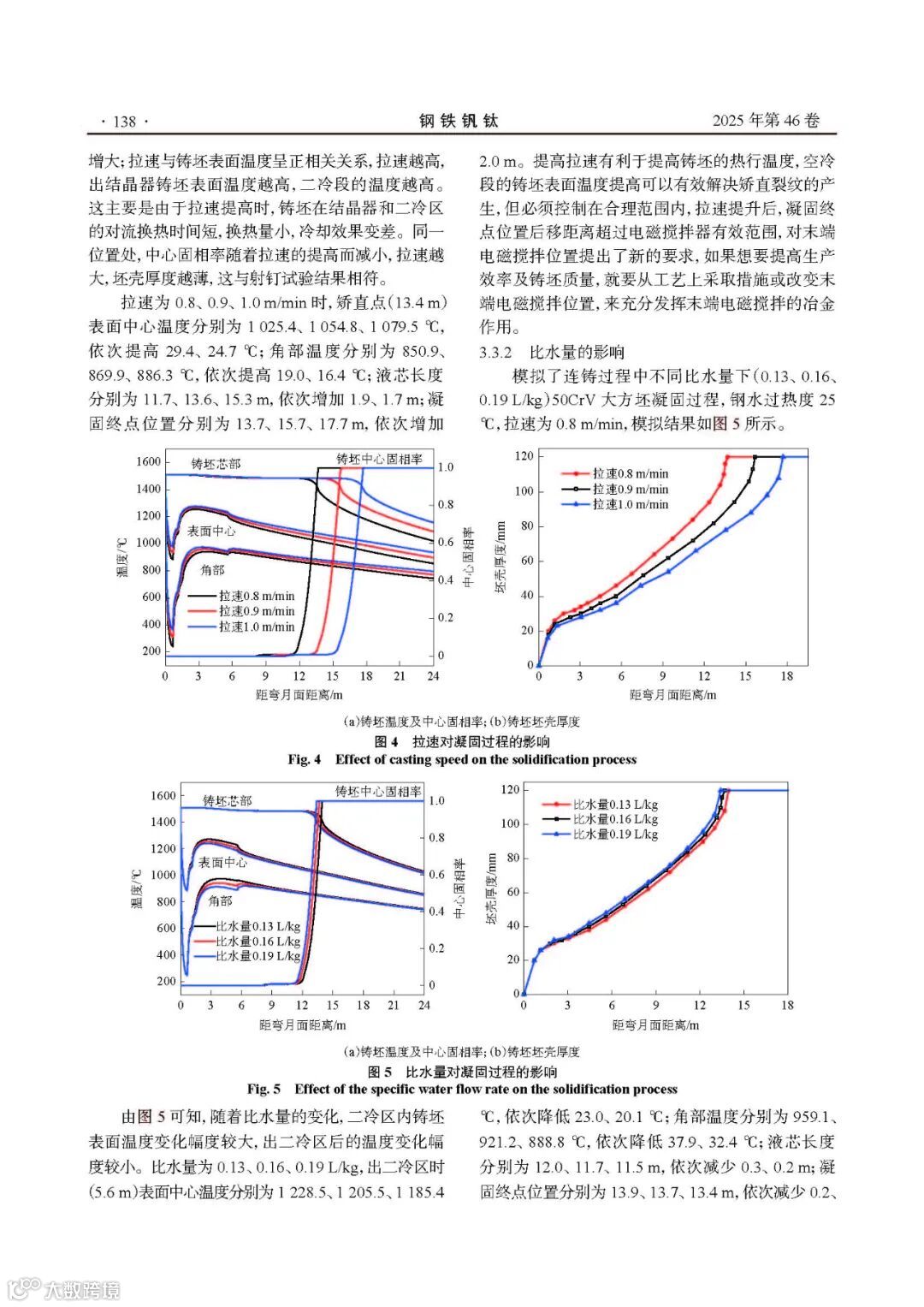

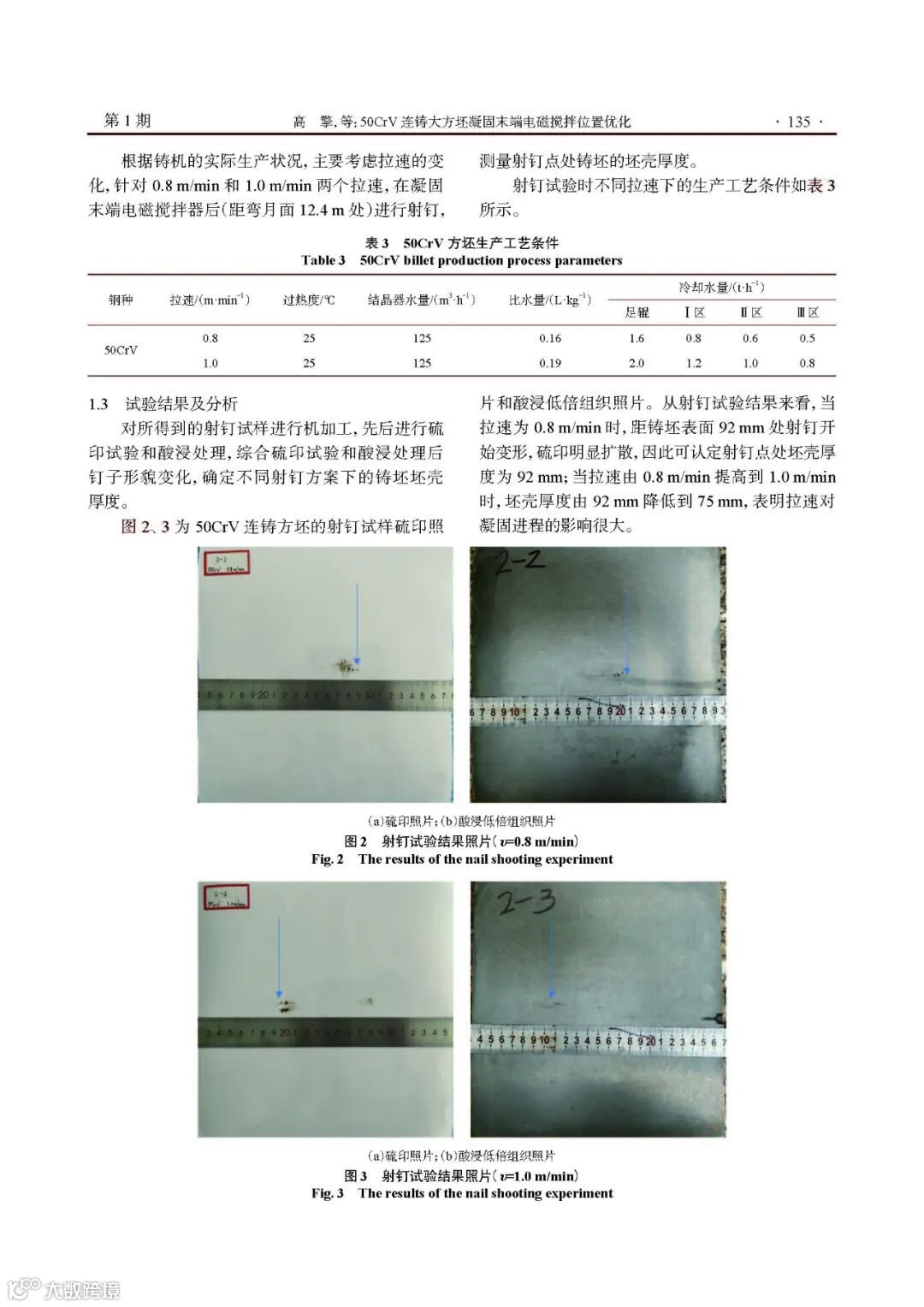

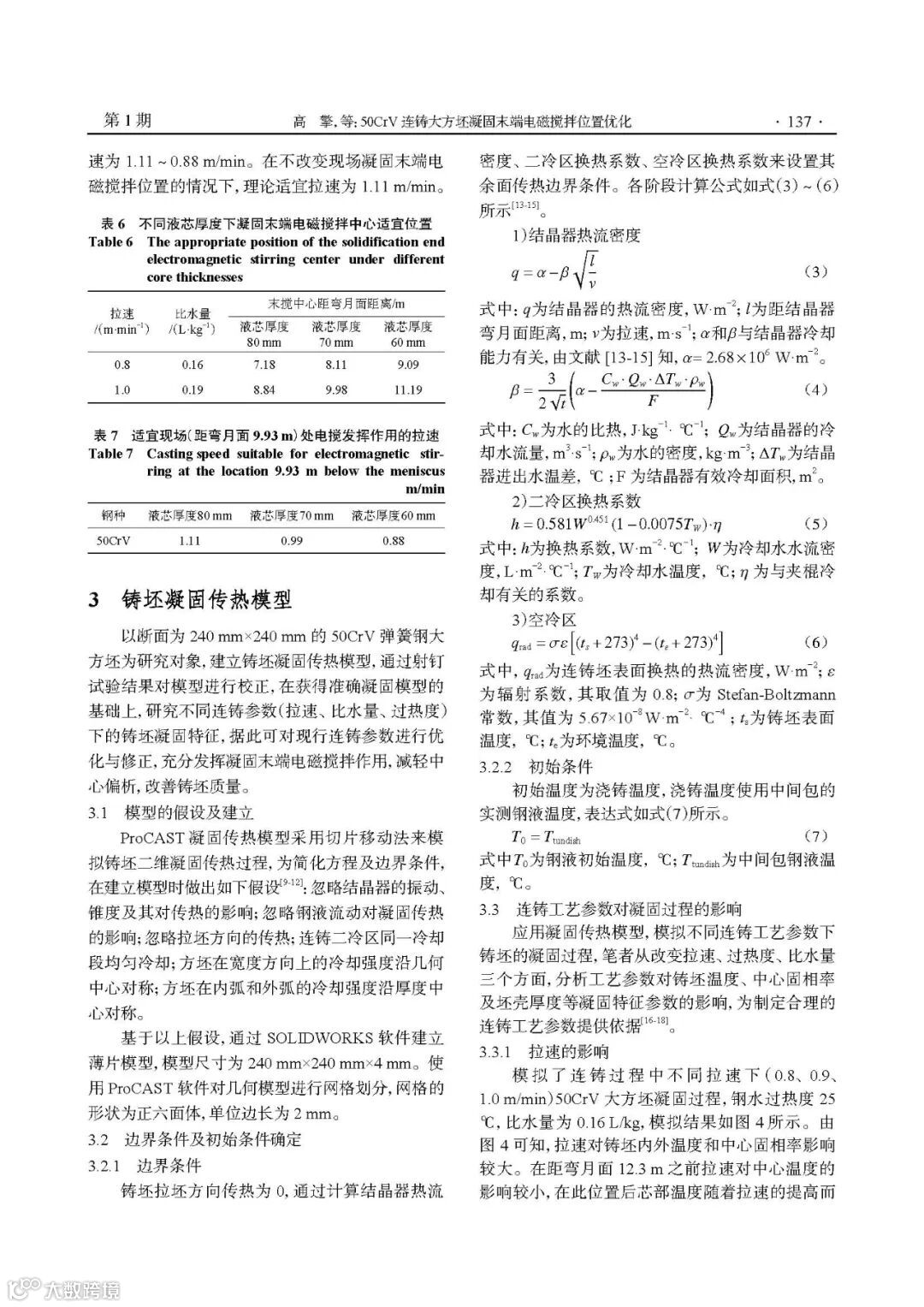

为标定240 mm×240 mm 断面50CrV 弹簧钢方坯的凝固末端位置，确定凝固末端电磁搅拌的合理位置，对湘钢方坯连铸机开展射钉试验，结果表明，弹簧钢方坯综合凝固系数为26.8 mm/min1/2，在0.8 m/min 和1.0 m/min拉速下，凝固终点位置分别为距弯月面16.2 m 和19.8 m 处，凝固末端电磁搅拌适宜位置为距弯月面7.18 m 和8.84 m处。基于射钉试验建立凝固传热模型，利用模型研究了不同连铸工艺参数下的铸坯凝固特征，据此可对现行连铸参数进行优化与修正，充分发挥凝固末端电磁搅拌作用，减轻中心偏析，改善铸坯质量，研究结果对现场实际具有一定指导意义。
【关键词】弹簧钢；射钉试验；电磁搅拌；中心偏析；数值模拟
相关阅读：
郑 魁，赵 鹏，胡 鹏，黄 云，张建良，徐润生
谢洪恩，郑 魁，胡 鹏，唐文博，令新科
祝广鹏，艾立群，洪陆阔，孟凡峻，闻 莉，孙彩娇
黄 磊，谢旭琦，张 华，李宇翔，黄在京，黄柯杰，方 庆
田玉石，仇圣桃，朱 荣，徐李军，时朋召，王 旭
田方铖，高雪云，曹 悦，邢 磊，华连庚，王海燕
宋光洁，王 奕，何建中，张达先，付建勋
退火工艺对2Cr12Ni4Mo3VNbN 叶片钢组织和性能的影响
曹晨星，信瑞山，俞占扬，李晓凯，何玉东，姚 斌，王利伟，何 毅
回火温度对淬火后1500 MPa 级热成形钢力学性能和组织的影响
王子健，黄 伟，彭 则，梁 肖，邓建林
镍基合金NS1402 TIG 焊接头组织力学性能与耐蚀性能研究
周广涛，崔黎林，郑淮北，张洪涛
期刊订阅：
2019年定价20元/册，全年刊期：6期，全年定价120元。
①联系编辑部订阅；
②科学出版社期刊发行部：联系电话010-64017032 64017539；
③网上购买：搜淘宝店、微店店铺名称：中科期刊（订阅及销售过刊），
或扫描下方二维码：
④淘宝购买链接：
https://item.taobao.com/item.htm?spm=a1z10.3-c.w4002-17748874504.9.e934bd0eLGMhAu&id=582847883273
⑤微店购买链接：
https://weidian.com/item.html?itemID=2647482287
投稿热线：0812-3380763
0812-3380764
028-83302605
