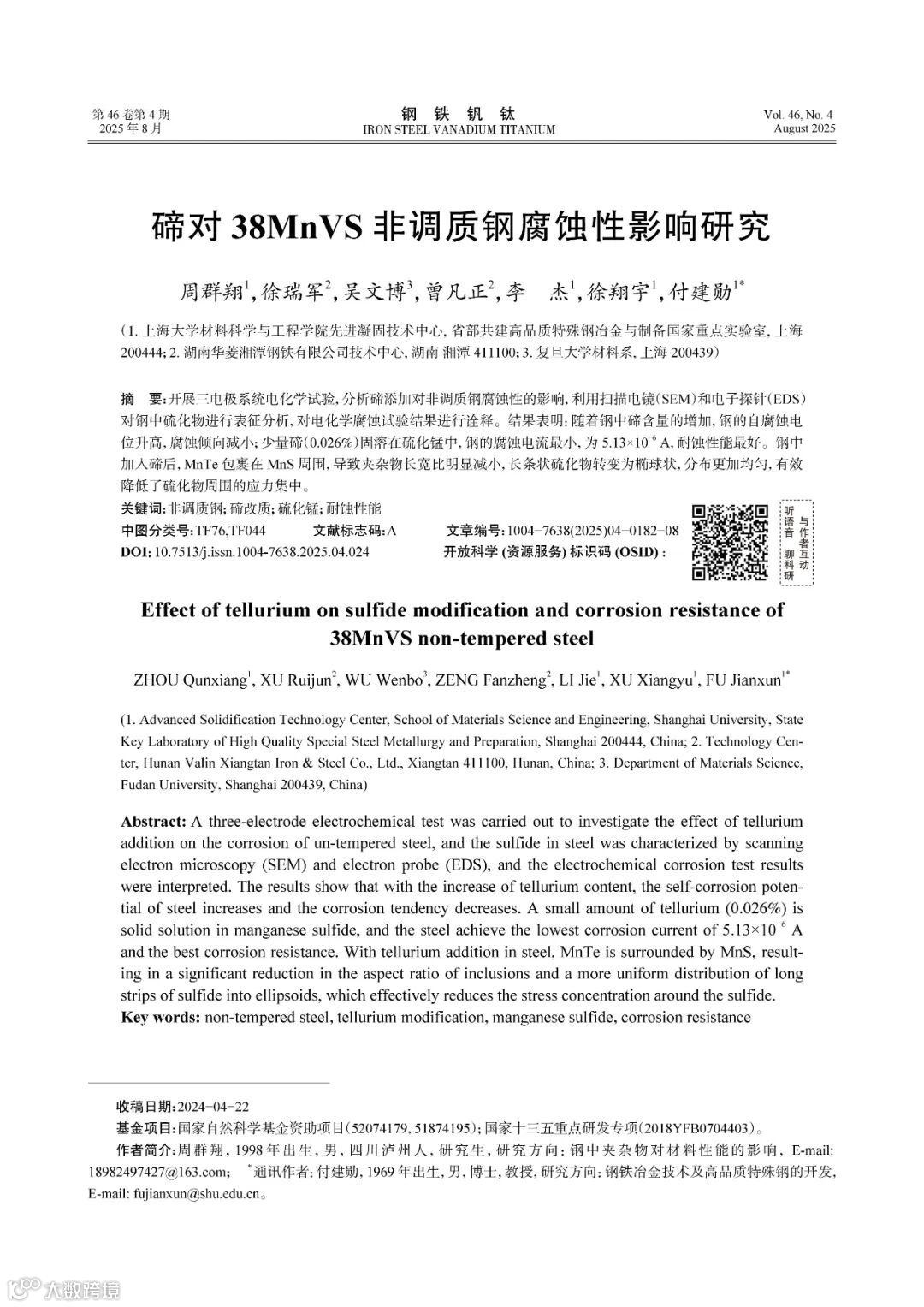

碲对38MnVS 非调质钢腐蚀性影响研究
周群翔，徐瑞军，吴文博，曾凡正，李 杰，徐翔宇，付建勋
（ （1. 上海大学材料科学与工程学院先进凝固技术中心, 省部共建高品质特殊钢冶金与制备国家重点实验室, 上海200444；2. 湖南华菱湘潭钢铁有限公司技术中心, 湖南 湘潭 411100；3. 复旦大学材料系, 上海 200439）

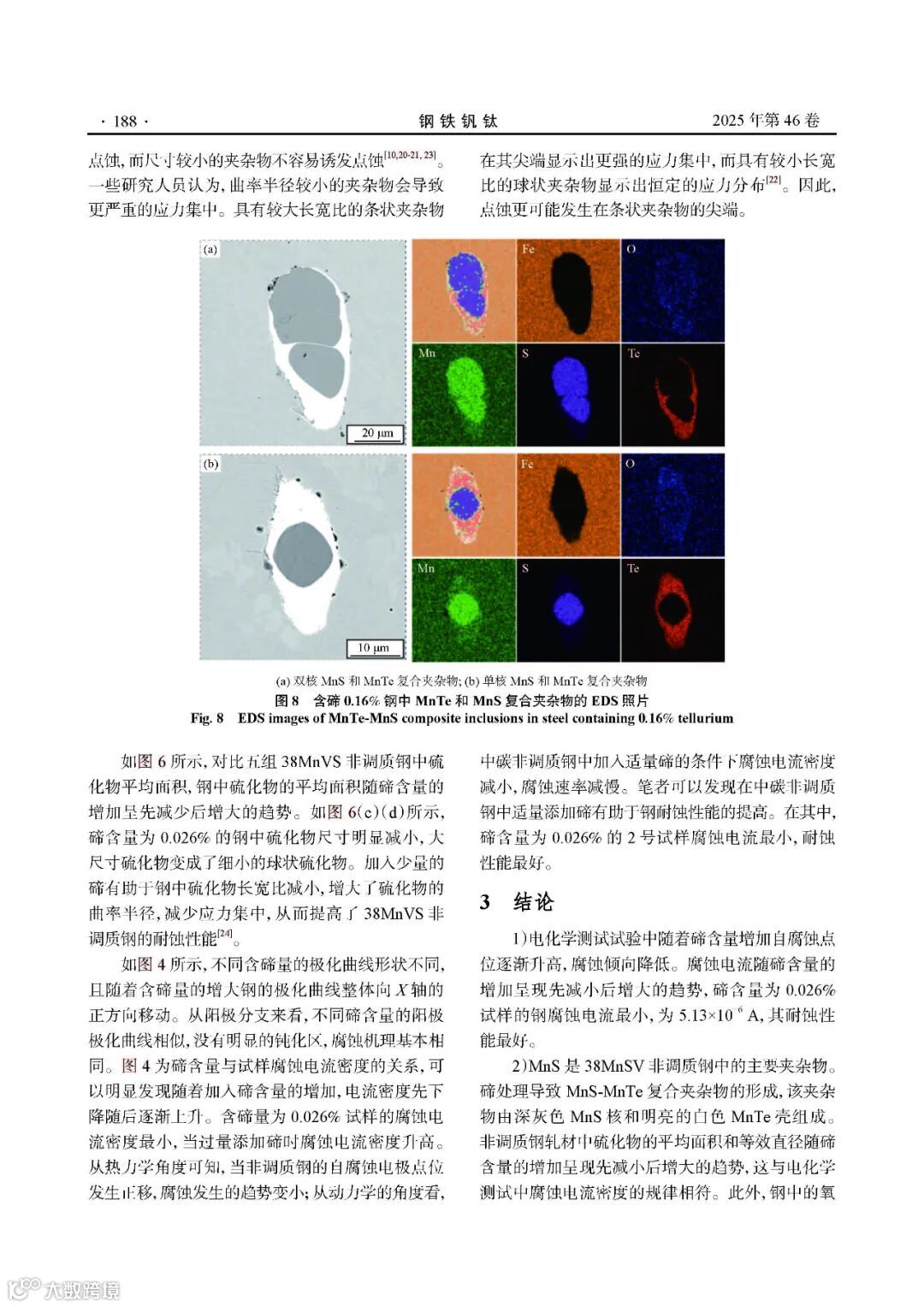

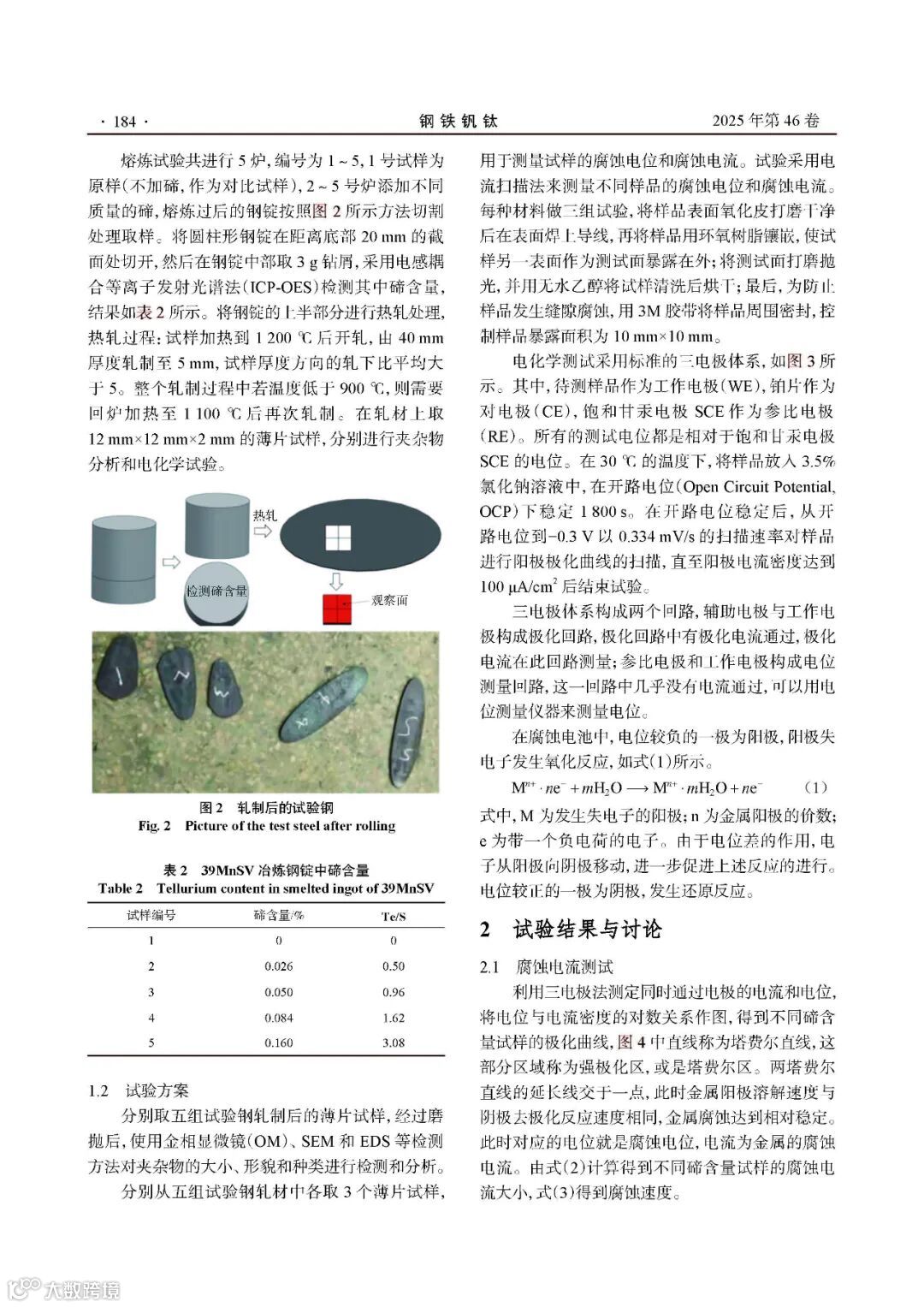

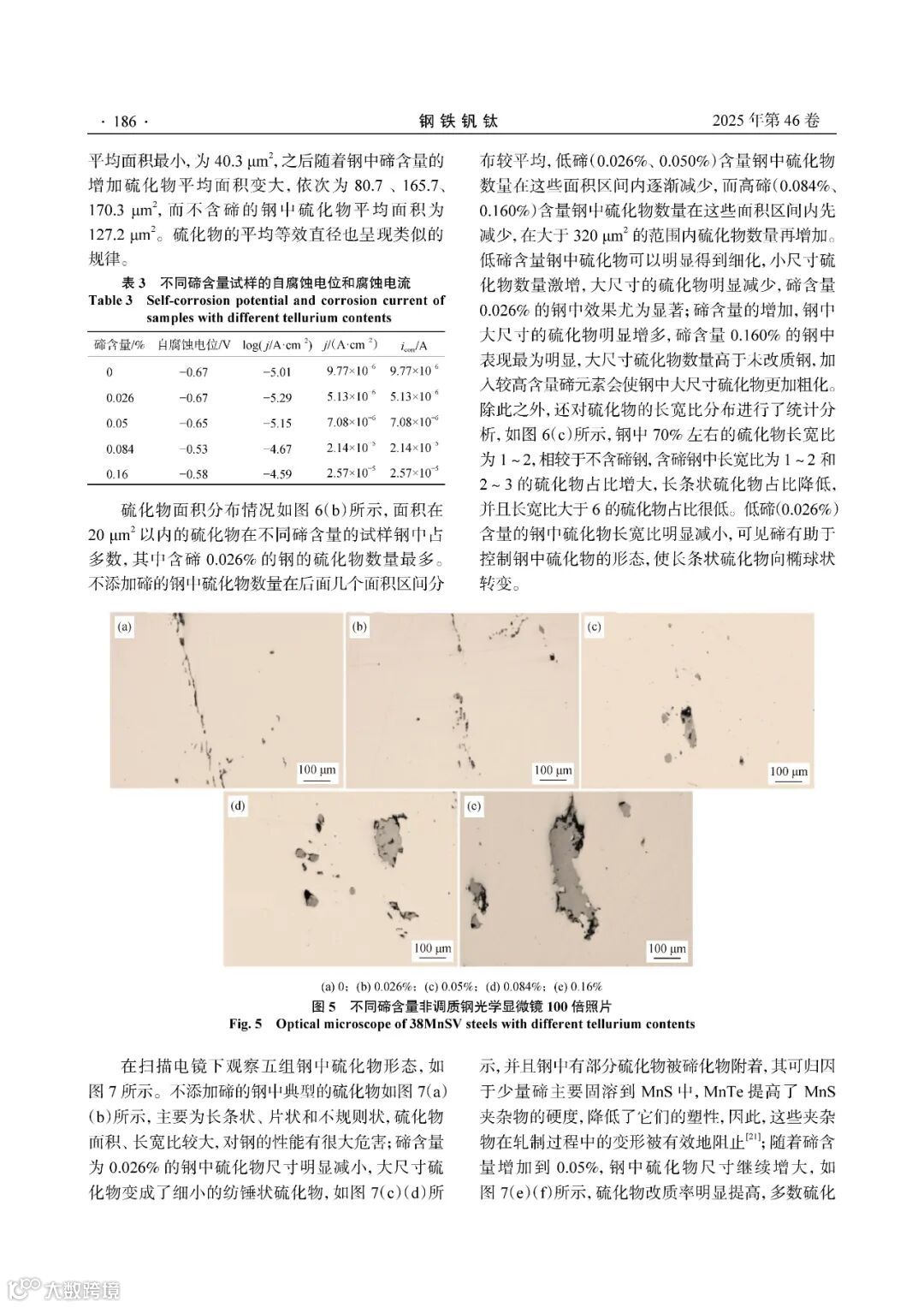

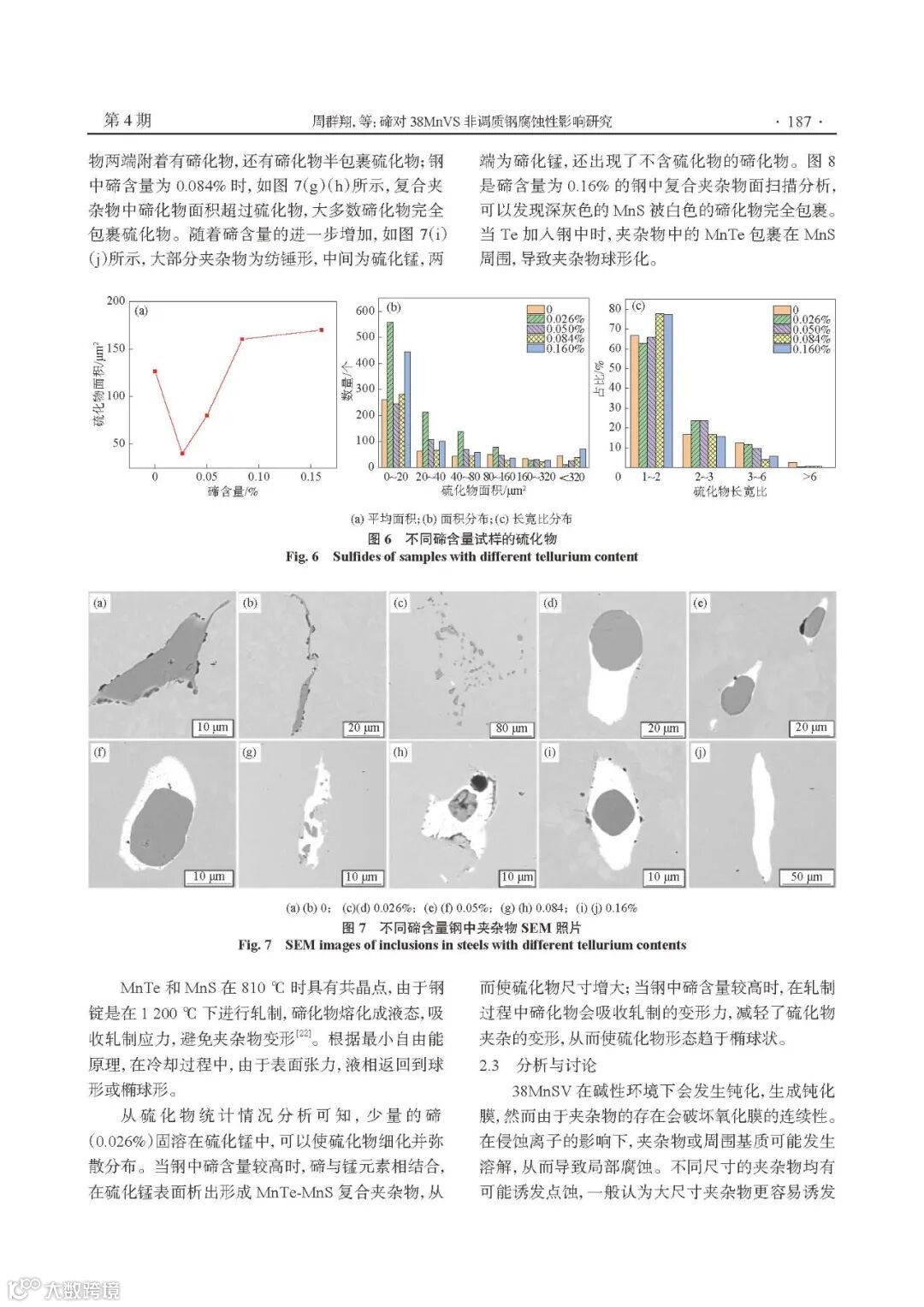

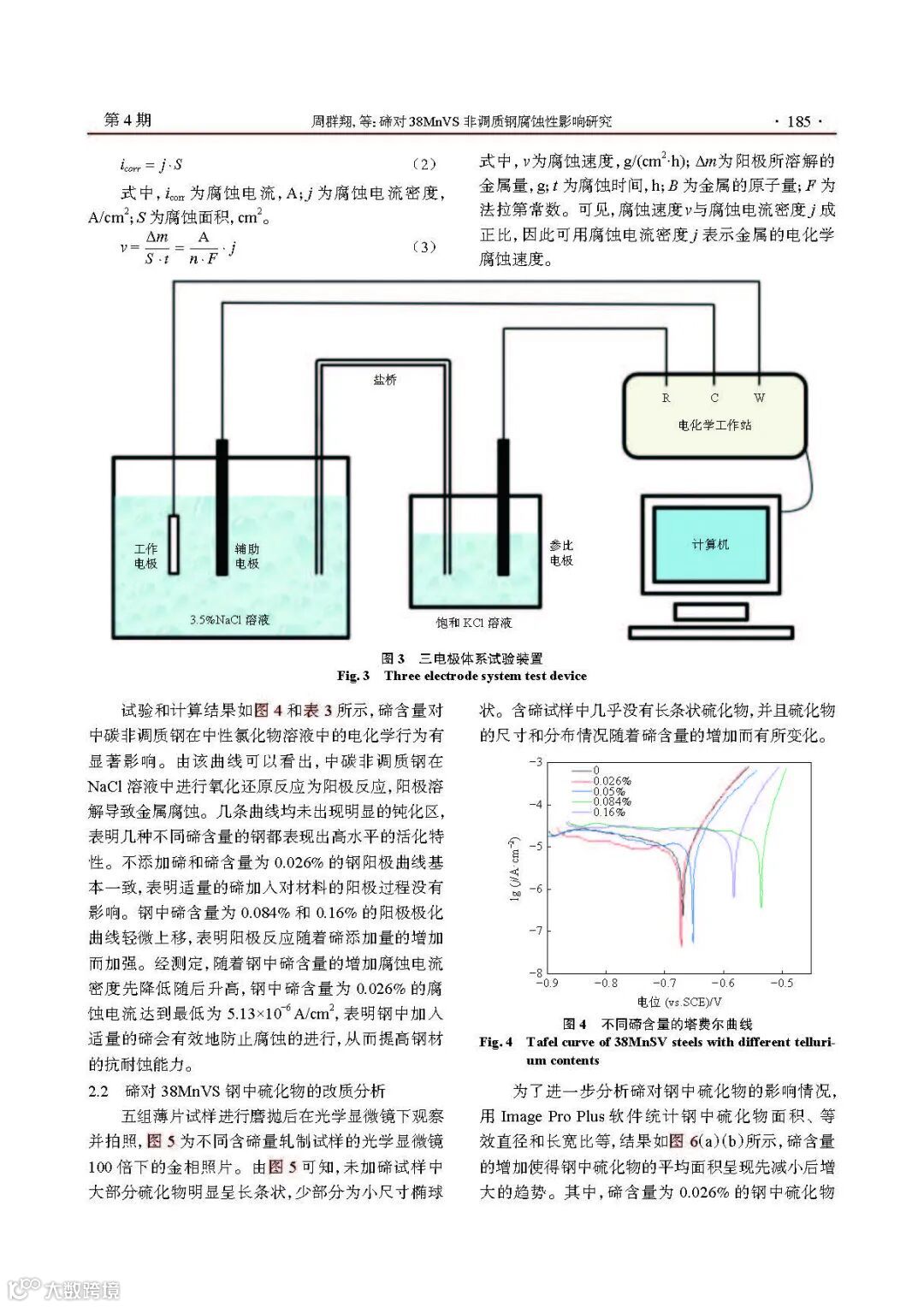

开展三电极系统电化学试验，分析碲添加对非调质钢腐蚀性的影响，利用扫描电镜（SEM）和电子探针（EDS）对钢中硫化物进行表征分析，对电化学腐蚀试验结果进行诠释。结果表明：随着钢中碲含量的增加，钢的自腐蚀电位升高，腐蚀倾向减小；少量碲（0.026%）固溶在硫化锰中，钢的腐蚀电流最小，为5.13×10−6 A，耐蚀性能最好。钢中加入碲后，MnTe 包裹在MnS 周围，导致夹杂物长宽比明显减小，长条状硫化物转变为椭球状，分布更加均匀，有效降低了硫化物周围的应力集中。
【关键词】非调质钢；碲改质；硫化锰；耐蚀性能
相关阅读：
陈 茅，陈布新，马凯辉，唐文博，刘凌岭，扈玫珑
李海涛，高 放，李昊哲，李立凯，张小华，顾 超，包燕平
杨泽宇，杨 健，赵宇航，李贇通
孟宇翔，田嘉治，张玉玲，邓叙燕，高 辉，田青超
张浩浩，何 春，高 琦，吴 娇，龙俨丽，张晏铭，龙木军，陈登福
张继林，唐林虎，马富荣，李忠林，哈金福
退火对室温与液氮温度轧制后CrCoNi中熵合金组织与力学性能影响
陈今良，金学元，易健宏
掺钇对熔盐电解制备CoCrFeNi 高熵合金组织和力学性能的影响
胡蒙均，杨 皓，罗翔宇，温良英，扈玫珑
孙 悦，郑淮北，盛振东，王英虎，刘德学，王 斌，张 鹏
龙 威，邝振越，李国阳，吴桂林，陈文雄，蒋 琪
晁 龙，秦 晨，陈 凡，曹文红，黄国明，夏 明，周昌玉，贺小华
期刊订阅：
2025年定价20元/册，全年刊期：6期，全年定价120元。
①联系编辑部订阅；
②科学出版社期刊发行部：联系电话010-64017032 64017539；
③网上购买：搜淘宝店、微店店铺名称：中科期刊（订阅及销售过刊），
或扫描下方二维码：
④淘宝购买链接：
https://item.taobao.com/item.htm?spm=a1z10.3-c.w4002-17748874504.9.e934bd0eLGMhAu&id=582847883273
⑤微店购买链接：
https://weidian.com/item.html?itemID=2647482287
投稿热线：0812-3380764
