1.前言

最近尝试了一下吃水线效果，发现网上只有几个展示效果和介绍思路的视频和文章。在作者厚脸皮的提问和各位大佬的耐心解答下，经历了许多挫折，犯了很多傻，最后终于实现了。

我写这篇文章是为了记录一下这两周的学习过程，同时给各位有这方面想法的朋友提供一些拙见，权当抛砖引玉，还请各位大佬多多担待，有什么问题请务必指出，我一定好好听取。

我做的是较为基础的效果，还有很多的问题，需要优化，后面会有专门一栏讲讲我这个实现方式的弊端。

下面是我参考过的文章

Boat attack吃水线效果开发：

https://zhuanlan.zhihu.com/p/697302545

Unity 吃水线（waterline）效果分析：

https://zhuanlan.zhihu.com/p/697364253

非常感谢这两位大佬。

2.原理讲解

想要实现吃水线效果，我们就必须得到水下的mask。

其中，重要的有两个部分，一个是相机近裁面上的世界坐标，一个是水面的高度，我们只需要得到这两个坐标的y轴进行比对，就能得到水下的mask了。

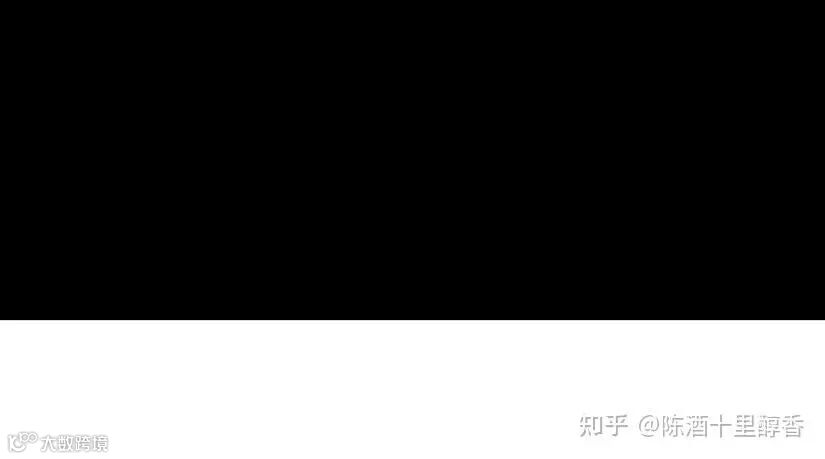

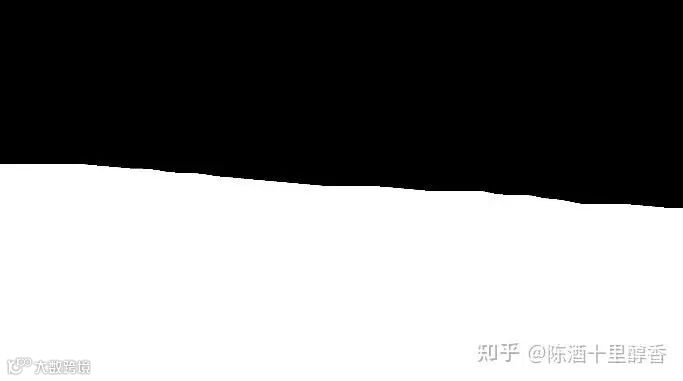

水下的mask

近裁面的世界坐标，我们通过c#端传入相机的四个角，通过screenUV的插值即可得到。

水面的高度，我采用的做法是从水面的正上方用正交相机往下拍一张rt，这个rt记录的是用深度图重建出来的水面世界坐标，将这张rt传入shader，通过我们之前的相机近裁面的世界坐标的xz轴采样，就可以得到水面在相机近裁面上的高度。

3.代码解析

1.近裁面世界坐标

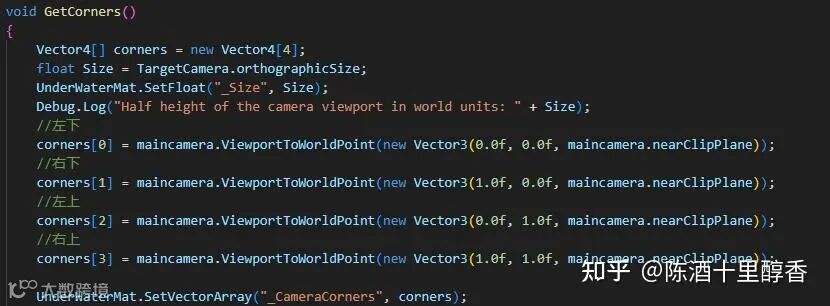

在c#端，我们ViewportToWorldPoint函数获取到正交俯视相机的四个角的世界坐标，将其作为数组传入我们的shader中，同时传入我们正交相机的大小为后面的世界uv作准备。

传入shader后，通过对屏幕uv来进行插值，即可得到近裁面上的世界坐标。

为什么要这么做呢，其实是个简单的数学问题，可以理解为将相机的四个角的坐标分别对应屏幕UV的（0，0），（0，1），（1，0），（1，1）四个坐标，然后通过lerp来补齐其中缺失的坐标，正好对应我们近裁面的世界坐标。

因为我这里使用的是后处理shader，所以直接用i.uv替代，等效于screenUV。

2.水面的高度

在水面的正上方摆一个俯视的正交相机，这个正交相机只渲染水面，其他的要剔除。

重新建立一个新的后处理shader，给我们的正交相机，记住要完全覆盖水面，不然会出错。

同时创建一个512x512的rt赋给我们的正交相机作为结果输出。（大小自己定，正方形就行）

开启正交相机的深度模式，然后在shader中通过深度图重建水面世界坐标。

获取vp矩阵的逆矩阵

在c#端传入VP矩阵的逆矩阵到shader中。

声明

线性深度

与透视相机不同的是，我们的正交相机实际上是一个长方体，所以我们不需要做透视除法，也不需要将深度线性化，因为正交相机的深度本身是线性的。

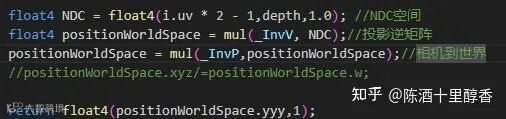

将屏幕空间转化到ndc空间，在乘以我们的两个逆矩阵，即可得到世界坐标。

想要更详细的重建世界坐标方法可以看看其他大佬的文章

【UnityShader】从深度图重建世界坐标（1）：

https://zhuanlan.zhihu.com/p/547213235

重建成功后将世界坐标输出即可。

这时候我们就会看到我们的rt会随着水面高度变化而变化，那么就算成功了。

如果没有看到变化，看看自己的水面是不是比0低，如果是就把水面高度抬高至大于1，具体原因会在后面的问题中讲到。

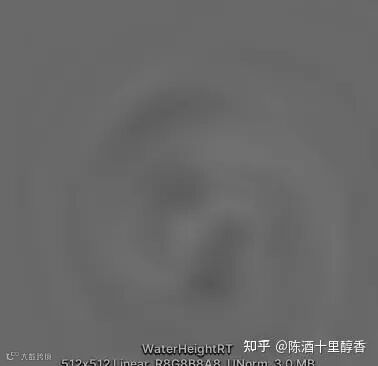

随水波变化而变化的rt

3.比对两者获得水下mask

回到我们第一个创建的后处理shader，将这水面高度rt传入。

将这个rt通过我们近裁面的世界坐标的xz轴进行采样，世界坐标的uv要除以我们正交相机的size的两倍，这样才能变成正常的uv（正交相机的size一格对应的是2m）。

然后将我们的近裁面的y轴和水面高度的y轴进行比对，得到水下的mask。

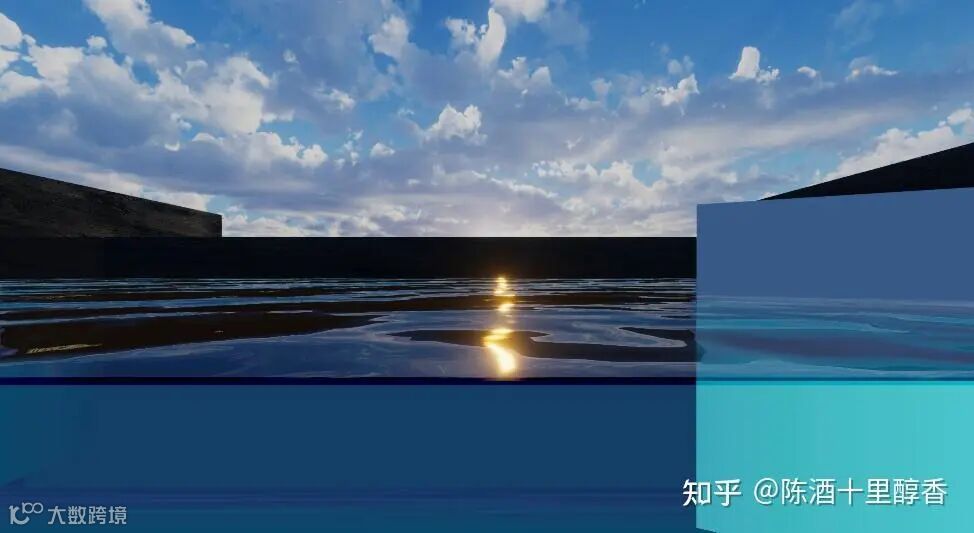

最后得到的结果

4.最后

我们已经完成了最关键的一步，接下来只需要按照自己的想法对这个mask进行处理就好了，比如通过边缘检测找出吃水线，对水下加上焦散和雾效等等。

我这里是简单参考了一下ABZU的ramp深度效果。

4.效果展示

5.其中的问题

1.由于我们的水面高度是通过rt传入shader的，受到rt的rgb只有0到1的限制，我们的水面高度只有在大于0的时候才能被正确记录（也就是说水面不能摆的比0低）。

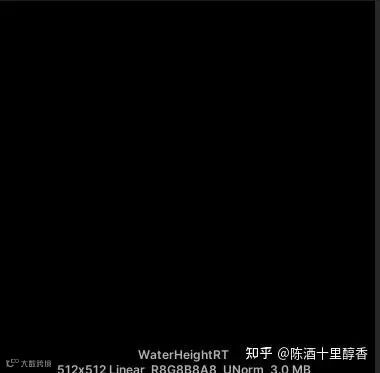

比0低后的rt

2.如果只是用相机近裁面的世界坐标xz轴采样的话，对于水的位置就有特殊要求，不能做到动态变化。

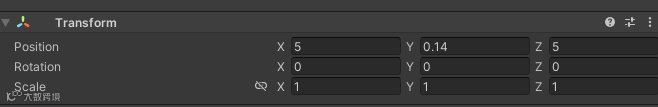

水面的transform信息，水面就是一个普通的plane

6.结尾

由于这个效果网上并没有很多资料，我也是边尝试边做的，所以其中涉及的脚本和不必要的操作较多，为了不影响观感，这里已经尽量将重要的部分给挑出来了。

对于没有完整放上代码，希望各位大佬可以谅解（因为实在太多了。。。）

有什么缺失的部分，可以联系留言，我会及时补上。

其中的问题也会在我找到方法后也会及时更新，如果大佬有好的解决方案，还请不吝赐教，真的非常感谢！！！

放上莫斯提马美图
