Modbus协议安全防护全攻略：构建工控网络安全防线

面对Modbus协议与生俱来的安全缺陷和日益严峻的威胁环境，单一防护手段已难以提供充分保障。正如古语所言“知己知彼，百战不殆”，唯有深入理解威胁本质，才能构建出多层次、全方位的安全防护体系。这好比为一座城市构筑完善的防御工事，从外围到核心，从预防到检测，层层设防。

现代工控安全防护已不再是简单的“堵漏”操作，而是需要建立集主动防御、态势感知、快速响应于一体的智能化安全体系。本文将循序渐进，从网络层防护入手，深入探讨协议层安全增强、设备与主机防护、监控检测体系，最终提供完整的实施路径与最佳实践，为工控安全从业者提供一套行之有效的防护方案。

2.2.3 威胁情报集成

将已知的Modbus攻击特征集成到监控系统中：

威胁情报配置包含多个维度的安全指标。可疑IP地址库包括已知攻击者常用IP段、Tor出口节点以及僵尸网络控制服务器地址。恶意行为模式识别覆盖三大类攻击：Modbus扫描攻击通过检测短时间内大量功能码17请求来识别，风险等级为中等；参数篡改攻击通过监控功能码06写入关键寄存器的异常值来发现，风险等级为高；拒绝服务攻击通过分析高频Modbus请求导致的设备响应超时来识别，同样为高风险。攻击技术映射基于MITRE ATT&CK框架，例如T1090连接代理技术，通过检测异常的网络路径和延迟来识别通过代理服务器发起的Modbus攻击。

3.1 安全网关解决方案

3.1.1 工控安全网关架构

安全网关作为Modbus网络的"安检站"，对所有通过的数据包进行深度检查：

工控安全网关采用分层架构设计，位于SCADA系统与工业交换机/PLC设备之间。安全网关内部包含四个核心模块：协议解析器负责深度解析Modbus报文，提取协议头部和数据部分；规则引擎基于预定义规则进行安全检查，识别违规操作；行为分析模块通过机器学习算法进行异常检测，发现偏离正常模式的行为；访问控制模块实现细粒度权限管理，确保用户只能执行授权操作。

3.1.2 核心功能特性：

（1）协议解析与验证：

安全网关维护一个功能码风险等级映射表，将读取类操作（功能码1、3）标记为低风险，写入类操作（功能码6、16）标记为高风险或关键风险。对每个Modbus数据包执行多层验证：功能码白名单检查确保只有授权的功能码可以通过；地址范围检查验证访问的寄存器地址是否在允许范围内；数值范围检查针对写入操作验证数据值是否在安全阈值内。不符合任何检查条件的请求将被阻止，并记录安全事件。

（2）细粒度访问控制：

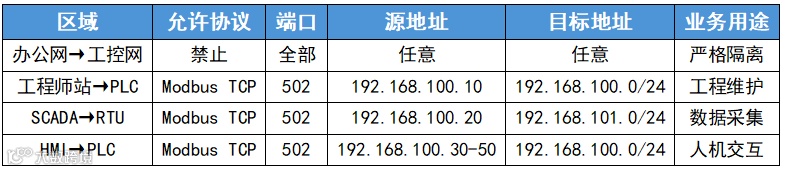

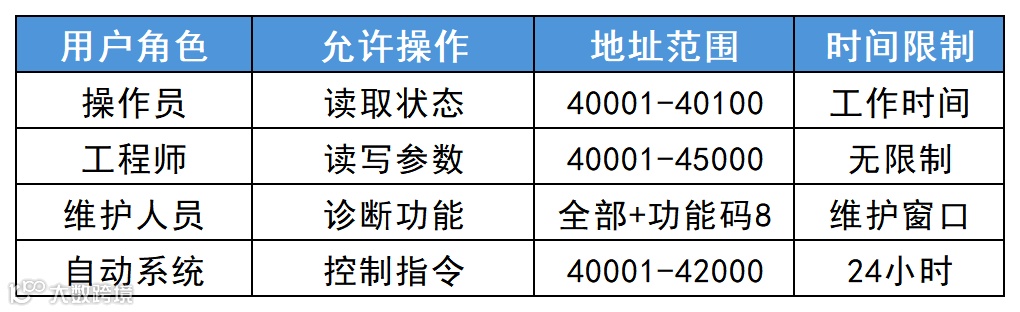

访问控制矩阵示例

3.1.3 部署模式选择：

（1）透明桥接模式：适用于现有网络改造最小化的场景，通过串联方式部署在通信链路中。优势是不需要修改现有网络配置，可以快速部署。劣势是存在单点故障风险，一旦网关出现故障可能影响整个通信链路。

（2）路由代理模式：适用于新建系统或进行大规模网络改造的场景，作为网络网关设备部署。优势是功能最完整，安全性最高，可以实现全面的流量控制和安全防护。劣势是需要重新配置网络拓扑结构，部署复杂度较高。

（3）旁路监听模式：适用于关键生产系统、不允许通信中断的场景，通过网络镜像端口进行流量分析。优势是完全不影响正常通信，部署风险最低。劣势是只能进行检测和告警，无法主动阻断恶意流量。

3.2 协议加固技术

3.2.1 安全协议封装

由于Modbus原生协议缺乏安全机制，可以通过上层封装来增强安全性：

Modbus over TLS/SSL封装：安全Modbus客户端实现采用TLS/SSL加密传输，使用非标准安全端口（如802）替代默认的502端口。客户端配置包括：创建SSL上下文并设置服务器认证模式，由于工控环境通常使用IP地址而非域名，需要禁用主机名验证但保持证书验证。连接建立过程包括加载客户端证书链和CA证书，创建套接字并使用SSL上下文包装，建立安全连接后创建基于安全套接字的Modbus客户端。安全请求处理中，每个请求都会添加时间戳和序列号以防止重放攻击，构造带有安全头的请求结构，包含时间戳、序列号和原始Modbus请求参数。

3.2.2 消息认证码（MAC）验证

为Modbus消息添加认证码，防止篡改：

消息认证码实现基于共享密钥和HMAC-SHA256算法。系统初始化时配置共享密钥，发送端为每个Modbus消息生成MAC：首先将Modbus消息转换为字节流，然后使用HMAC-SHA256算法结合共享密钥生成消息认证码，取前16位作为MAC值。接收端进行MAC验证：重新计算接收消息的MAC值，使用安全的比较函数验证计算值与接收值是否一致。消息包装功能将原始Modbus消息、MAC值和版本号封装成一个完整的安全消息结构，确保消息的完整性和真实性。

3.2.3 时间戳验证机制

防止重放攻击的时间窗口验证：

时间戳验证器通过配置时间窗口（默认5分钟）来防范重放攻击。系统维护一个消息缓存用于存储已处理的消息哈希值。发送端为每个Modbus消息添加当前Unix时间戳。接收端执行双重验证：时间窗口检查确保消息时间戳与当前时间的差值在允许范围内，超出范围的消息被拒绝；重放攻击检查通过计算消息哈希值并查询缓存确定该消息是否已被处理过。验证通过的消息哈希值会被记录到缓存中，同时定期清理超时的消息记录以防止缓存无限增长。这种机制有效防止攻击者重复发送已截获的合法消息。

4.1 终端安全加固

4.1.1 操作系统加固

工控主机的操作系统安全配置是防护体系的基础：

（1）Windows工控主机加固清单：

Windows工控主机安全加固包含四个主要方面：服务管理方面，禁用不必要的网络服务如Telnet、FTP、SNMP、远程注册表、远程访问、消息服务等，减少攻击面；防火墙配置方面，创建允许Modbus通信的入站规则（TCP 502端口），同时设置默认拒绝规则阻止所有其他入站连接；审计策略方面，启用登录注销、对象访问、策略更改等关键事件的成功和失败审计，确保安全事件可追踪；账户策略方面，设置密码最大使用期限90天、最小使用期限1天、最小长度12位、密码历史记录5个，强化密码安全性。

（2）Linux工控主机加固清单：

Linux工控主机安全加固脚本涵盖四个核心领域：内核参数优化方面，禁用IP转发功能、禁用ICMP重定向发送、拒绝源路由数据包，加强网络层安全防护；SSH安全配置方面，强制使用SSH协议版本2、禁止root用户直接登录、设置最大认证尝试次数为3次、配置客户端存活检测间隔300秒、限制允许登录的用户为modbus_admin，提升远程访问安全性；防火墙配置方面，使用iptables设置严格的访问控制规则，仅允许指定网段访问Modbus端口502和SSH端口22，默认拒绝所有其他连接并保存规则；日志配置方面，配置rsyslog将Modbus相关的安全日志和访问日志分别记录到专用日志文件，便于安全监控和事件分析。

4.1.2 应用程序安全

工控应用程序的安全配置同样重要：

SCADA系统安全配置需要从多个维度进行设置。安全策略配置包括：采用证书认证模式而非简单的用户名密码认证，启用通信加密功能保护数据传输，设置会话超时时间为3600秒防止会话劫持，限制最大并发会话数为5个防止资源耗尽，启用审计日志记录所有操作行为。

Modbus客户端配置需要设定连接超时时间5000毫秒、重试次数3次以提高通信可靠性，明确允许的功能码范围（1,2,3,4,5,6,15,16）以限制可执行操作，设置最大读取寄存器数125个、最大写入寄存器数100个以防止批量攻击。

访问控制配置要求按角色分配用户权限：管理用户（admin、engineer）拥有全部权限，操作用户（operator1、operator2）拥有日常操作权限，只读用户（viewer1、viewer2）仅可查看状态信息。

4.2 设备认证与管理

4.2.1 设备白名单机制

建立严格的设备准入控制：

设备白名单系统维护一个完整的授权设备清单，每个设备记录包含MAC地址、设备ID、类型、厂商、型号、位置、允许功能码、寄存器访问范围、最后在线时间和状态等关键信息。设备认证过程首先验证MAC地址是否在白名单中，未授权设备会被拒绝并记录安全事件；然后校验设备型号等关键属性是否与白名单记录一致，防止设备替换攻击；认证成功后更新设备最后在线时间，用于设备生命周期管理。权限检查功能在每次Modbus操作时执行：验证设备是否有权限执行特定功能码操作，检查访问的寄存器地址是否在该设备的授权范围内，确保设备只能访问其业务相关的地址空间，有效防止越权访问和横向攻击。

4.2.2 数字证书管理

为关键设备部署数字证书认证：

数字证书管理系统基于PKI公钥基础设施，为工控网络中的关键设备提供强身份认证。证书管理器初始化时加载CA根证书和私钥，用于签发和验证设备证书。设备证书生成过程包括：生成RSA 2048位设备私钥以确保足够的加密强度；构建证书主体信息，包含国家代码、组织名称、设备通用名称等标识信息；创建数字证书，设置证书有效期为一年，添加设备IP地址作为主题备用名称以支持IP地址验证；使用CA私钥对证书进行数字签名，确保证书的可信性。证书验证过程执行多重检查：使用CA公钥验证证书签名的有效性，确认证书确实由可信CA签发；检查证书有效期，拒绝已过期的证书；验证证书链的完整性。这种基于证书的强认证机制有效防止设备身份伪造和中间人攻击。

5.1 异常行为检测

5.1.1 基于规则的检测

针对已知攻击模式建立检测规则：

Modbus异常检测规则涵盖多种攻击场景。功能码异常检测规则监控非标准功能码的使用，当检测到功能码不在合法范围（1,2,3,4,5,6,15,16）内时，将其归类为协议异常，设定高严重性级别并执行告警和阻断动作。批量读取攻击检测针对数据窃取行为，当单次读取数量超过100个且使用读取功能码（3,4）时触发告警，严重性级别为中等。写入攻击检测规则识别未授权的写入操作，当来源IP不在白名单中却尝试执行写入功能码（5,6,15,16）时，将其标记为关键安全事件并立即阻断。拒绝服务攻击检测通过监控请求频率识别异常流量，当同一IP地址每分钟请求超过50次时触发高严重性告警并实施速率限制。

5.1.2 基于行为的检测

使用机器学习分析正常行为模式：

Modbus行为分析器采用孤立森林算法进行异常检测，设置异常污染率为10%。特征提取过程从Modbus会话中抽取八个关键维度：请求频率反映通信活跃程度，平均响应时间体现网络和设备性能状态，功能码多样性显示操作类型的丰富度，寄存器访问范围表征数据访问模式，会话持续时间反映连接行为特征，错误率指示通信质量，数据传输量体现业务负载，访问时间标识时间模式。训练阶段使用正常会话数据建立行为基线：提取特征向量，使用标准化缩放器处理特征数据，训练孤立森林模型学习正常行为模式。异常检测阶段对新会话进行评估：提取会话特征并标准化处理，使用训练好的模型计算异常分数，判断是否为异常行为并返回相应的置信度分数。

5.1.3 基于统计的检测

使用统计分析方法检测异常：

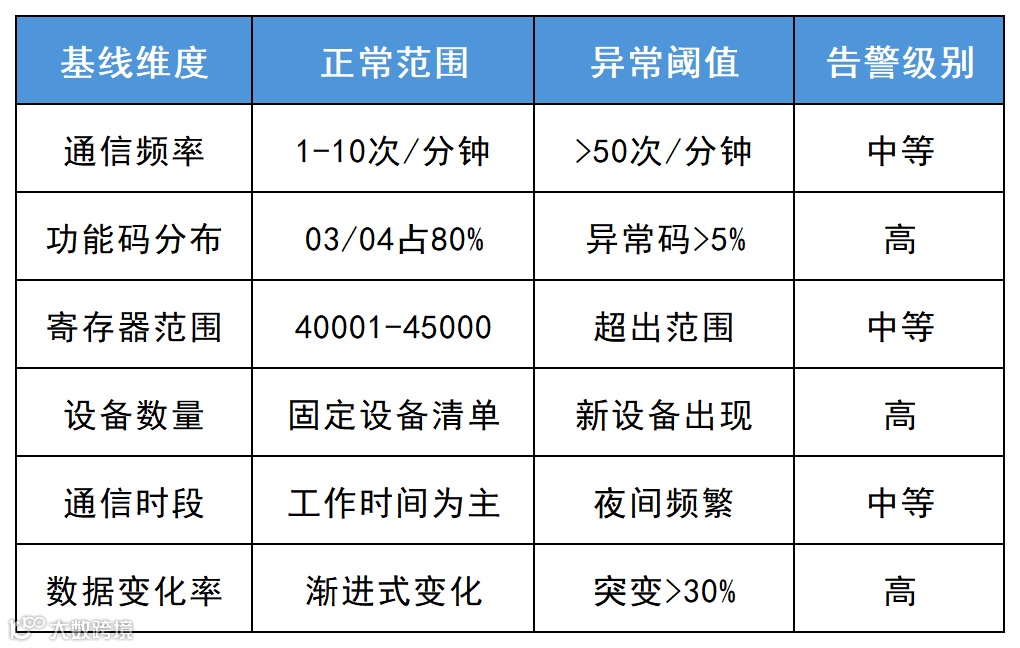

统计检测器维护一个滑动窗口（默认100个数据点）来存储各项指标的历史数据。

指标更新功能持续收集各种Modbus通信指标，如请求频率、响应时间、错误率等，维持固定大小的滑动窗口以确保分析的时效性。

异常检测算法采用双重统计判断：Z-score检测计算当前值与历史均值的标准差倍数，当Z-score超过置信水平对应的阈值时判定为异常；3-sigma规则检查当前值是否超出历史均值加减三倍标准差的范围，这是统计学上的经典异常判定方法。系统要求至少30个历史数据点才能进行可靠的统计分析。

统计报告生成功能汇总所有指标的统计特征，包括均值、标准差、最小值、最大值、当前值以及变化趋势，为运维人员提供全面的系统状态视图。

5.2 威胁情报应用

5.2.1 IOC指标集成

将威胁情报指标集成到检测系统：

威胁情报系统维护一个综合的IOC（入侵指标）数据库，包含恶意IP地址、可疑域名、攻击特征和恶意软件哈希值四个主要类别。

威胁情报源更新机制定期从多个威胁情报源获取最新数据：通过HTTP请求访问配置的威胁情报API，设置30秒超时确保及时响应，成功获取数据后调用处理函数解析情报内容。

数据处理逻辑根据不同的情报源类型进行分类处理：针对Modbus攻击IP情报源，提取IPv4类型的恶意IP地址并添加到数据库；针对工业恶意软件情报源，筛选标记为Modbus相关的恶意软件哈希值。

IOC匹配检查功能实时比对网络连接数据与威胁情报：检查源IP地址是否在恶意IP列表中，如果匹配则生成高严重性告警；遍历攻击特征库，使用模式匹配算法识别已知攻击模式，根据特征库中定义的严重性级别生成相应告警。

5.2.2 攻击技术映射

将检测到的攻击行为映射到MITRE ATT&CK框架：

MITRE ATT&CK映射器维护一个完整的攻击技术映射表，涵盖发现、初始访问、执行和影响四个主要攻击阶段。

发现阶段技术包括：T1046网络服务扫描技术，对应端口502扫描和Modbus设备枚举行为；T1083文件和目录发现技术，对应寄存器枚举和内存映射行为。

初始访问阶段的T1190公开应用程序利用技术，对应Modbus漏洞利用行为。

执行阶段的T1106原生API技术，对应未授权Modbus写入和PLC程序修改行为。

影响阶段包括：T1485数据销毁技术，对应寄存器数据破坏和配置篡改行为；T1499端点拒绝服务技术，对应Modbus洪水攻击和资源耗尽行为。

指标映射功能将检测到的安全事件指标与ATT&CK技术关联：遍历所有检测指标，查找匹配的攻击技术，生成包含技术ID、技术名称、攻击阶段、触发指标和时间戳的映射记录。攻击时间线生成功能按照攻击阶段的逻辑顺序（初始访问、执行、发现、影响）组织映射的技术，为安全分析师提供清晰的攻击链视图，便于理解攻击的发展过程和评估威胁的严重程度。

通过这套完整的防护体系，可以从网络层到应用层，从预防到检测，全方位地保护Modbus网络的安全。每一层防护都有其特定的作用，相互配合形成深度防御，最大程度地降低安全风险。

回顾工业自动化的发展历程，可以清晰地看到Modbus协议的“双面性”——它既是支撑工业自动化的基石，也是网络安全防护的薄弱环节。自1979年问世以来，这一简洁实用的通信协议见证了工业控制系统从封闭孤立走向开放互联的全过程，同时也使其不可避免地暴露于日益复杂的现代网络威胁环境之中。

6.1 技术发展趋势

6.1.1 安全技术的深度融合

未来的工控安全将不再是简单的"打补丁"式防护，而是从设计之初就融入安全基因的"Security by Design"理念。未来的工控安全技术将围绕以下几个核心方向深化发展：

（1）零信任架构的工控化：传统的"内网安全"概念正在被颠覆，零信任架构将从IT网络延伸到OT网络。每一个Modbus设备、每一次通信请求都需要经过身份验证和权限验证，"Never Trust, Always Verify"将成为工控网络的新准则。

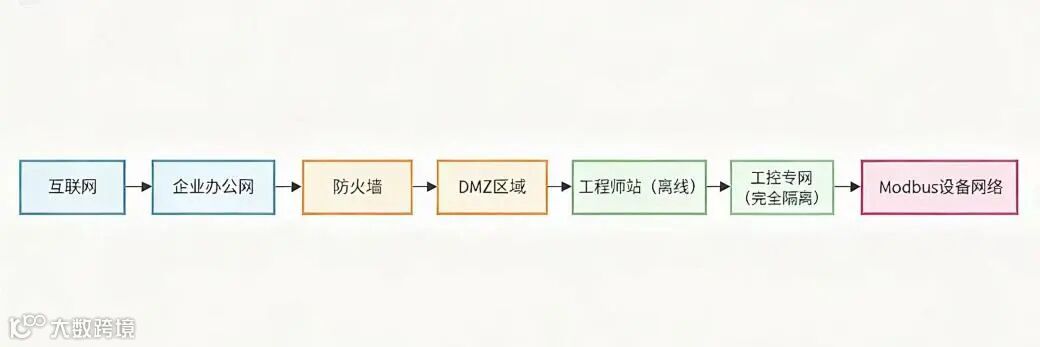

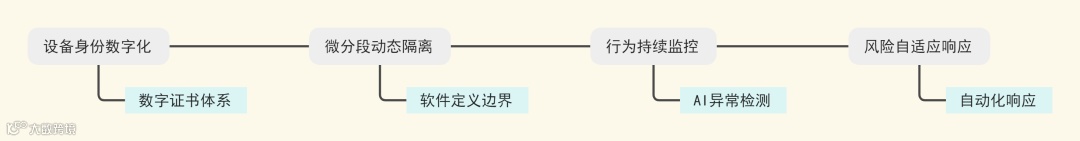

未来零信任工控架构愿景

（2）人工智能与工控安全的深度结合：机器学习算法将能够理解工业控制的"语言"，不仅能检测网络层面的异常，更能理解工艺逻辑的异常。当AI能够"读懂"温度、压力、流量之间的工艺关系时，任何试图破坏正常生产的恶意操作都将无所遁形。

（3）量子安全技术的预研布局：虽然量子计算对传统加密的威胁还需时日，但工控系统的长生命周期特性要求我们必须提前布局。量子密钥分发（QKD）、后量子密码算法等技术正在从实验室走向工业应用的预研阶段。

（4）边缘计算增强本地安全：5G和边缘计算技术将把安全计算能力下沉到工厂现场，让每一个智能网关都具备本地威胁检测和响应能力，大幅降低对网络连接的依赖，提升系统的韧性。

6.1.2 标准化进程的加速推进

国际标准组织正在加快工控安全标准的制定和完善：

（1）IEC 62443系列标准正在成为全球工控安全的统一框架。

（2）NIST网络安全框架在工控领域的应用指南不断细化。

（3）ISO 27001/27019等信息安全管理标准与工控特色的深度融合。

这些标准的推进将让工控安全从"各自为政"走向"统一规范"，为全球工业网络安全水平的整体提升奠定基础。

6.2 挑战与机遇

6.2.1 新威胁形态的不断演进

网络攻击正在变得更加隐蔽和精准，攻击者不再满足于简单的破坏，而是追求更大的经济和政治影响：

（1）供应链攻击：从SolarWinds到Kaseya，攻击者正在将目标转向软件供应链的上游。

（2）活体攻击（Living off the Land）：利用系统合法工具进行攻击，让传统的基于特征的检测方法失效。

（3）AI对抗攻击：攻击者也在使用AI技术，通过对抗样本欺骗防护系统。

（4）时间延迟攻击：在系统中潜伏数月甚至数年，等待最佳攻击时机。

6.2.2 数字化转型的双刃剑效应

工业互联网、智能制造的推进在提升效率的同时，也急剧扩大了攻击面。如何在享受数字化红利与控制安全风险之间取得平衡，成为企业必须面对的课题。

6.2.3 人才缺口的结构性矛盾

工控安全需要"T型人才"——既懂IT安全，又懂OT工艺。但现实是：

（1）IT安全专家缺乏工业控制知识。

（2）工控工程师缺乏网络安全技能。

（3）复合型人才培养周期长、成本高。

这个矛盾的解决需要产学研的深度合作，需要建立系统性的人才培养体系。

6.3 企业建议

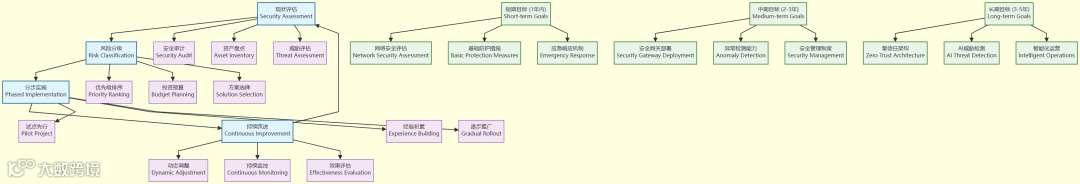

6.3.1 对企业的实施路径建议

（1）短期目标（1年内）：

• 完成现有Modbus网络的安全评估

• 实施基础防护措施（网络隔离、设备加固）

• 建立安全监控和应急响应机制




（2）中期目标（2-3年）：

• 部署工控安全网关和协议深度检测

• 建立行为基线和异常检测能力

• 完善安全管理制度和流程




（3）长期目标（3-5年）：

• 构建零信任工控网络架构

• 应用AI威胁检测技术

• 实现安全运营的自动化和智能化

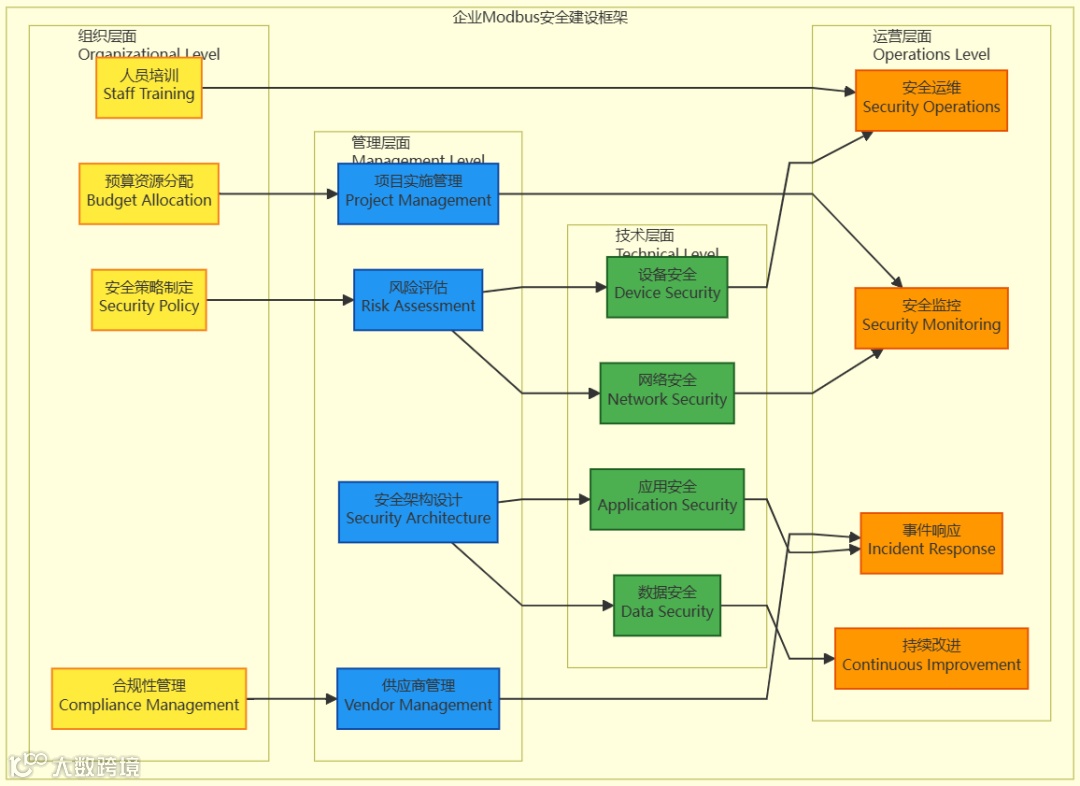

6.3.2 企业安全建设框架

（1）对政策制定者的建议

• 加强标准制定：制定符合中国国情的工控安全标准体系。

• 促进产业发展：通过政策引导和资金支持，培育工控安全产业。

• 强化监管执法：建立工控安全合规性检查和处罚机制。

• 推动国际合作：在工控安全领域加强国际交流与合作。




（2）对行业的协同发展建议

工控安全不是单打独斗，需要整个生态的协同发展：

• 设备制造商：在产品设计阶段就融入安全考虑。

• 系统集成商：提升安全集成和服务能力。

• 安全厂商：开发更适合工控环境的安全产品。

• 运营企业：建立安全运营和管理体系。

• 科研院所：加强基础研究和人才培养。

工控安全是国家关键基础设施的核心保障，而Modbus协议作为工业环境中的基础通信协议，其固有的安全机制缺失问题在当前复杂的网络威胁下日益凸显。

针对这一挑战，长扬科技安全研究院基于在工控安全与漏洞研究领域的深厚积累，研发并推出Modbus协议安全防护专项解决方案，旨在为客户提供从资产发现、风险评估、防护部署到持续运营的全生命周期安全服务，助力工业企业构建具备持续对抗能力的工控安全防护体系，为关键信息基础设施的稳定运行提供可靠保障。

该方案深度融合公司在协议深度解析、威胁情报和AI异常检测方面的前沿技术，为客户构建起从网络层到应用层的多维立体防御体系，其技术特点如下：

• 支持基于协议特征的精准攻击检测，可实时识别功能码滥用、参数篡改等恶意操作；




• 依托自研工控漏洞知识库及MITRE ATT&CK攻击技术映射能力，实现对各类Modbus攻击手法的深度剖析，形成覆盖事前预警、事中阻断与事后溯源的全流程防护；




• 引入零信任架构理念与机器学习算法，能够有效识别异常通信模式，精准发现高危操作行为，并支持与工控安全网关等设备联动，实现快速响应与自动化处置。

长扬科技安全研究院在工控协议安全与漏洞研究领域持续保持技术领先。团队核心成员持有CISSP、OSCP、OSCE、GXPN等多项顶级安全认证，长期专注于石化、电力、制造等关键行业的Modbus安全研究，累计分析处理数百起工控安全事件，发现并验证多款主流PLC设备的安全漏洞；相关研究成果已在多个国际安全会议中发表并获认可，在协议逆向分析、漏洞挖掘与攻防实战方面具备深厚积累，为Modbus专项防护方案提供了坚实的技术支撑。

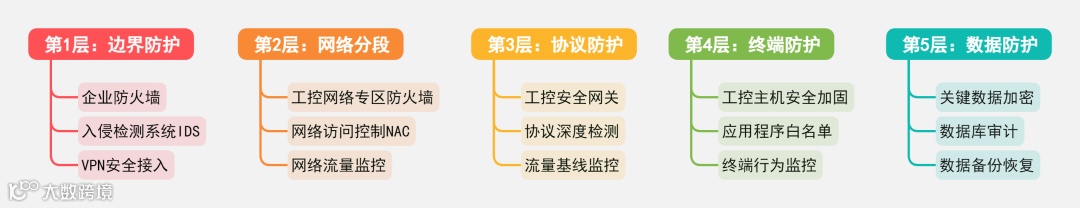

综上所述，本文为应对Modbus协议固有的安全脆弱性，系统性地擘画了一幅从网络边界到核心设备、从被动防御到主动智能的立体化安全防护蓝图。通过深入探讨网络隔离、协议加固、终端加固与智能监控四大维度的具体实践，凸显出深度防御策略的核心价值——即便是看似简单的Modbus通信，也应被置于层层递进、环环相扣的保护之下，构建起坚实的工控网络“防御工事”。

然而，技术方案仅是起点。真正的安全壁垒，还需根植于“安全左移”（Security by Design）的设计理念、贯穿于标准化的管理流程，并依赖于具备IT与OT融合知识的专业人才队伍。

面对工业数字化浪潮带来的机遇与挑战，保障以Modbus为代表的工控协议安全，已成为一项关键任务。这并非一劳永逸的终点，而是一场需要持续演进、全员参与、生态协同的持久实践。唯有如此，才能确保工业控制系统稳定可靠地运行，为智能制造的未来发展奠定坚实的安全基础。

未来，长扬科技将持续深耕协议深度解析、AI智能检测与零信任架构等前沿领域，致力于推动Modbus协议防护技术的演进与应用，为提升我国关键信息基础设施的安全韧性、护航制造业智能化升级贡献力量。
