在开关电源、工业控制、家电主控等电路设计中，光耦几乎是绕不过去的元件。它既能实现信号隔离，又能保证低成本和可靠性。
但很多工程师在设计时会遇到一个“隐形坑”——CTR（电流传输比）。CTR 不是一个固定值，而是一个与输入电流、温度、器件老化相关的“动态参数”。
一旦对 CTR 理解不足，轻则电路误动作，重则整机失效。这篇文章我们将从 原理、计算、测试、设计考量 四个方面，深入解读光耦 CTR。
1️⃣ CTR 的定义与物理本质
CTR（Current Transfer Ratio）定义为：
CTR = IC / IF × 100%
- IF：输入端 LED 的正向电流
- IC：输出端光敏三极管的集电极电流
CTR 反映了 LED 发光 → 光敏晶体管接收 → 电流放大的整体效率。
📌 举例：EL817C 光耦在 IF = 5mA 时，CTR 典型值 200%，即输出端可提供约 10mA 电流。
2️⃣ 为什么 CTR 不稳定？
很多工程师误以为 CTR 是“定值”，实际上它会随多种因素波动：
🔸 (1) 输入电流 IF
当 IF 较小时，LED 发光效率低，CTR 偏低；当 IF 增大时，IC 增大，但 LED 的发光效率和晶体管的响应会出现非线性，CTR 可能下降。
🔸 (2) 环境温度 Ta

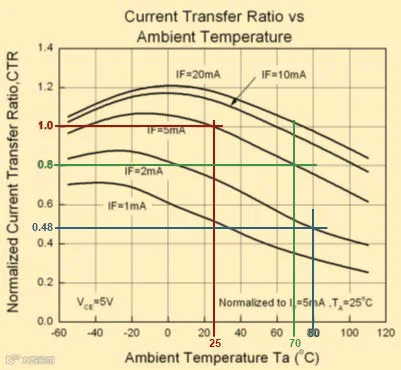

温度升高 → LED 量子效率下降，晶体管漏电流增加 → 电流放大能力下降。CTR 通常随温度呈负相关。
典型规律：25°C CTR = 100%，到 80°C 可能衰减至 50% 左右。
🔸 (3) 器件老化
LED 长时间工作后发光衰减，CTR 会逐渐降低。这就是为什么电源设计需要留裕量。
3️⃣ CTR 的测量方法
-
给 LED 施加一个已知 IF（例如 5mA） -
在 VCE = 5V 条件下，测量输出 IC -
代入公式计算 CTR：
CTR = IC / IF × 100%
规范测试条件通常是 Ta = 25°C，VCE = 5V，IF = 5mA。不同厂商 datasheet 可能定义不同，需要特别注意。
4️⃣ CTR 在电路设计中的考量
✅ (1) 选用 CTR 最小值进行设计
数据手册中往往给出范围，例如 200%–400%。电路设计必须以最小值为准，否则可能出现“实验室能用，量产不可靠”的问题。
✅ (2) 计算输出电流
I_C = I_F × CTR_min
比如 IF = 5mA，CTR 最小值 200%：IC = 10mA
✅ (3) 驱动负载的电压计算
V_CE = VCC - IC × RL
如果 VCE 无法满足逻辑“低电平”，需要：
-
增大 IF -
增大 RL -
选择更高 CTR 等级光耦
✅ (4) 温度补偿与冗余
若应用环境温度高（如电源 SMPS 内部 70–80°C），应预留至少 2倍裕量，避免温漂导致失效。
5️⃣ 设计实例：EL817C
条件：
-
CTR = 200–400% -
IF = 5mA -
Ta = 25°C
计算：
I_C = 5mA × (200% ~ 400%) = 10 ~ 20mA
若温度升至 80°C，假设 CTR 衰减至 48%：
I_C = 5mA × (200% ~ 400%) x 48% = 4.8 ~ 9.6mA
设计中必须按最低 4.8mA 输出电流来选取 RL，才能保证可靠动作。
📌 工程师Tips总结
|
|
|
|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
🧾 结语
CTR 是光耦性能的核心指标，但它绝不是一个“死数”。只有深入理解其温度依赖性、输入电流特性、老化趋势，并在设计中保守选型、留裕量，才能保证电路在全生命周期内的可靠性。
下一次在选用光耦时，不妨先问自己：
👉 “我设计的电流，真能覆盖最差温度下的 CTR 最小值吗？”
