【分切技术】收卷装置、卷取设备的主要方式和类型大揭秘

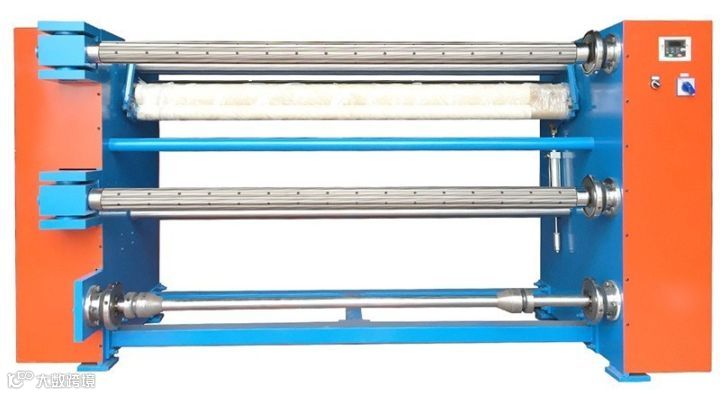

收卷装置的工作原理及分类

收卷装置的两种收卷方式

1. 被动收卷

被动收卷通过气缸将两侧压紧于大直径表面辊（Φ400~600mm）上，依靠摩擦力带动收卷。其线速度与表面辊一致，适用于低速（50m/min以下）、宽幅、大直径的场景，收卷质量稳定，但难以实现自动切割换卷，且在厚复合材料收卷时容易打滑。

2. 主动收卷

主动收卷由电机经机械传动直接驱动收卷轴，通常采用二轴或三轴转架式结构。为保证松紧一致，需恒张力、恒线速传动，并随卷径增大降低转速。常用交流力矩电机或串激直流电机，后者因特性接近主动收卷需求，收卷质量更佳。

卷取设备的三种基本类型

卷取设备主要包括中心卷取、表面卷取和间隙卷取三种类型。

1. 中心卷取

中心卷取设备在卷绕轴上安装大型驱动电机，便于反向卷绕共挤膜或精致膜，支持任意端伸进或伸出。

2. 表面卷取

表面卷取设备通过加强压力和摩擦旋转力实现卷绕，需考虑薄膜软硬特性及接触鼓轮硬度。结合中心卷取后，可增加驱动电机以辅助卷绕光滑薄膜。

3. 间隙卷取

间隙卷取设备在压辊与卷绕辊间留有0.25in空气间隙，适合卷绕黏性或不均匀薄膜。此模式下，接触辊不接触卷绕辊，常用于高张力、低速（低于800ft/min）窄卷筒场景。
