在现代联合作战中，信息的高效传递与精准指令下达，直接决定着作战效能的高低。作为美军和北约海陆空多军种协同的核心战术通信系统，Link 16 凭借标准化的 J 系列消息,构建起作战单元间的“信息桥梁"。其中的 J12.0 控制类消息,是指挥中心向执行单元分派任务的关键载体。未尔科技DASIM 数字战场平台在原有 Link 16 数据链模型基础上完成 J12.0 行为模型的升级,实现了 33 个相关行为模型，帮助用户构建更逼真的战场网络。
想获得更多本次升级模型的相关信息
请扫码联系我们
Link 16 数据链和J消息简介

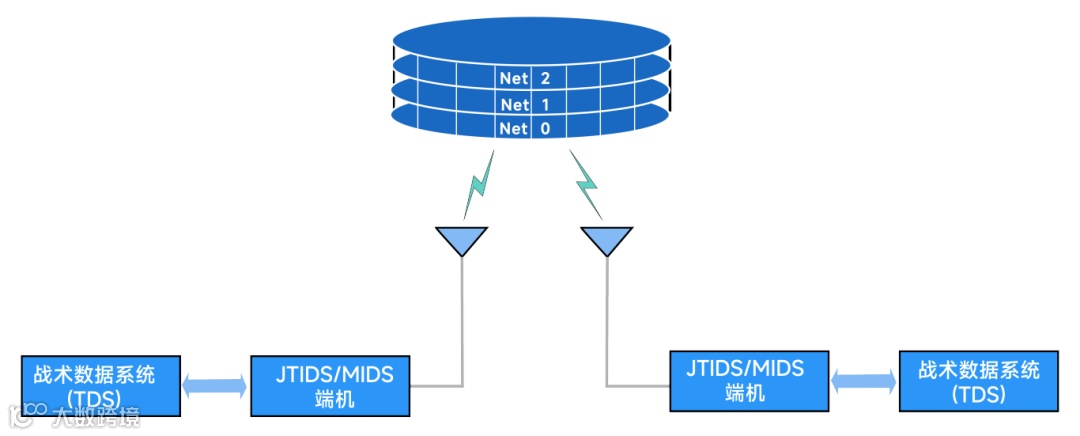

Link 16是美国为适应海陆空等多军种联合作战，而研制的具有通信、导航、指挥控制、识别功能的战术通信系统，能够实现不同作战单位之间的信息共享和协同作战。它通过标准化的消息格式（俗称J系列消息），使得各个参与单元能够高效、准确地交换战术信息，如目标位置、任务分配、状态更新等，从而提升整体作战效能。
J－系列消息用于己方状态、监视、电子战、武器使用和跟踪管理，J消息的主要应用如下表所示。
表1 Link 16消息目录表
序号 |
消息类型 |
消息含义 |
消息编号 |
1 |
Network Management |
网络管理 |
J0、J1 |
2 |
Precise Participant Location and Identification |
精确的参与者定位和识别确定 |
J2 |
3 |
Surveillance |
监视 |
J3、J6 |
4 |
Undersea Warfare |
海下作战 |
J5 |
5 |
Information Management |
信息管理 |
J7、J8 |
6 |
Weapons Coordination and Management |
武器协调和管理 |
J9、J10 |
7 |
Network EnabledWeapon |
网络武器 |
J11 |
8 |
Control |
控制 |
J12 |
9 |
Platform and System Status |
平台和系统状态 |
J13 |
10 |
Electronic Warfare |
电子战 |
J14 |
11 |
Threat Warning |
威胁告警 |
J15 |
12 |
Imagery |
图像 |
J16 |
13 |
Weather |
气象 |
J17 |
14 |
National Use |
国家使用 |
J28、J29、J30 |
15 |
Miscellaneous |
其他 |
J31 |
本次升级主角:控制类消息J12.0
J12.0属于控制类消息，任务分配发送到受控飞机。它允许指挥控制中心或高层决策单元将特定的任务分派给执行单元，如战斗机、无人机、地面部队等。通过J12.0消息，指挥系统可以明确指定任务的细节，包括任务ID、执行单元、任务类型、目标信息、时间参数和优先级等，从而确保任务分配的清晰和执行的高效。
J12.0消息按照指令进行分类有：摧毁指令、拦截指令、程序指令、常规指令、技术指令和取消指令等6种指令。
1.摧毁指令：要求投放致命性弹药摧毁目标/航迹的指令。
2.拦截指令：拦截指令本身不需要投放致命弹药，它们通常有个未知或假定为部分敌军的目标。但就其本质来说，如果满足交战规则，它们也可以投放致命弹药。
3.程序指令：指与投放致命弹药无关的命令，是常规特征的指示。
4.常规指令：指不投放致命弹药，且通常不能由数据链取消的相关常规作战指示。
5.技术指令：本质上是自动发送的，且通常不需要特定非指控 J操作员操作的指令。
6.取消指令：指取消先前指令任务分配的命令。
33 个J12.0 行为模型全新上线
DASIM平台针对J12.0消息进行了Link 16模型功能的扩展升级，实现了共计33个覆盖J12.0消息内容的行为模型。每个行为模型来源于J12.0任务分配表，详情见下表：
表2 J12.0任务分配行为模型表
任务分配 |
行为模型 |
行为功能描述 |
摧毁指令DESTRUCTION ORDERS |
||
交战 |
ENGAGE_PROCESSOR |
命令摧毁一个空中目标。 |
优先杀伤 |
PRIORITY_KILL_PROCESSOR |
指出这个活动超过其它交战的重要性，命令摧毁一个空中目标。 |
攻击 |
ATTACK_PROCESSOR |
(a) 命令摧毁一个非空中目标，(b) 对预定的非空中目标或复合体一遇到任务提供最终实施权。 |
攻击复合目标 |
ATTACK_TARGET_COMPLEX_PROCESSOR |
命令摧毁有达15个与主要目标关联的预期平均弹着点(DMPI)的非机载复合目标。 |
拦截指令INTERCEPTION ORDERS |
||
调查/讯问 |
INVESTIGATE_INTERROGATE_PROCESSOR |
命令以传感器或视觉手段收集明确目标的附加信息。 |
干预 |
INTERVENE_PROCESSOR |
命令特定目标从其预定航线偏离。 |
激光指示 |
LASER_DESIGNATION_PROCESSOR |
命令向由激光目标指示符照射目标投射激光制导弹药，不应用于命令激光照射目标。 |
护航 |
ESCORT_PROCESSOR |
命令伴随并保护特定目标。 |
跟踪 |
SHADOW_PROCESSOR |
命令对一特定目标保持观察，根据标准操作规程确定与目标的回避距离。 |
待战 |
COVER_PROCESSOR |
命令保持用于明确目标需要时能成功交战/攻击的良好相对姿态，根据标准操作规程确定与目标的回避距离。 |
视觉识别 |
VISUAL_IDENTIFICATION_PROCESSOR |
命令以视觉方式识别特定的目标。 |
压制敌防空 |
SUPPRESSION_OF_ENEMY_AIR_DEFENSES_PROCESSOR |
命令通过物理攻击或电子战使得特定目标周围区域的敌方空中防御保持中立。 |
武装侦察 |
ARMED_RECONNAISSANCE_PROCESSOR |
命令在特定目标周围区域开展空中侦察，当机会目标被定位时投放弹药。 |
战斗机扫荡 |
FIGHTER_SWEEP_PROCESSOR |
命令在分配作战区内搜索并摧毁敌人飞机或机会目标。 |
程序指令PROCEDURAL ORDERS |
||
加油 |
REFUEL_PROCESSOR |
(a) 命令前进到特定加油位置；(b) 命令通过特定加油机加油；(c) 命令在无特定加油机或定位的情况下加油。 |
轨道航行 |
ORBIT_PROCESSOR |
命令围绕特定航迹或点保持航行。 |
召回 |
RECALL_PROCESSOR |
命令取消除交战、优先杀伤、攻击、攻击复合目标外的任何当前任务，并前进到明确的位置或预先安排位置等待进一步指示。 |
返回基地 |
RETURN_TO_BASE_PROCESSOR |
(a)命令返回预先安排位置。(b) 命令在特定位置着陆。 |
满足空投条件 |
CLEAR_TO_DROP_PROCESSOR |
为运输机在特定目标方位投放空投提供最后的清理工作。 |
搜救 |
SEARCH_AND_RESCUE_PROCESSOR |
命令在目标周围区域搜寻并救援被困人员。 |
战斗空中巡逻 |
COMBAT_AIR_PATROL_PROCESSOR |
命令在目标周围区域巡逻以抵御敌方战机。 |
近距离空中支援 |
CLOSE_AIR_SUPPORT_PROCESSOR |
命令对靠近友军地面部队的敌军投放弹药，要求近距离与空中或地面前沿空中管制员(FAC)协调。 |
空中侦察 |
AERIAL_RECONNAISSANCE_PROCESSOR |
命令通过使用传感器或视觉方式获取目标情报信息。 |
常规指令GENERAL ORDERS |
||
飞机脱离/离开 |
SALVO_CLEAR_AIRCRAFT_PROCESSOR |
命令离开或避开特定区域。 |
转话音 |
GO_TO_VOICE_PROCESSOR |
命令与控制机构建立话音通信，除非有预先指令，否则应在控制单元的PPLI消息中报告话音通道建立话音通信。 |
有关任务数据 |
RELATED_MISSION_DATA_PROCESSOR |
提供其它分配目标的目标数据。 |
技术指令TECHNICAL ORDERS |
||
空对水面 |
SWITCH_AIR_SURFACE_PROCESSOR |
命令从空对空任务切换到空对水面任务。 |
空对空 |
SWITCH_AIR_SURFACE_PROCESSOR | 命令从空对水面任务切换到空对空任务。 |
高关注度航迹指派 |
HIGH_INTEREST_TRACK_DESIGNATION_PROCESSOR |
命令在一个由TN，目标指定的高关注度航迹上建立和维护航迹数据。 |
取消高关注度航迹指派 |
HIGH_INTEREST_TRACK_DESIGNATION_PROCESSOR | 命令取消TN、目标指派的高关注度航迹。 |
传感器目标报告开 |
SENSOR_TARGET_REPORTS_ON_PROCESSOR |
命令在控制网络PG报告全部本地获得目标数据。 |
传感器目标报告关 |
SENSOR_TARGET_REPORTS_ON_PROCESSOR | 命令停止在控制网络PG报告全部本地获得的目标数据，这个指令不禁止交战报告。 |
取消指令CANCELLATION ORDERS |
||
中断交战 |
BREAK_ENGAGEMENT_PROCESSOR |
命令终止任何先前的摧毁空中目标的指令。 |
停止/不空投 |
CEASE_DO_NOT_DROP_PROCESSOR |
命令运输机停止正空投物品或不空投任何物品。 |
停止攻击 |
CEASE_ATTACK_PROCESSOR |
命令停止攻击目标。 |
停止任务 |
CEASE_MISSION_PROCESSOR |
命令清除之前的除交战、优先杀伤、攻击或攻击复合目标外任何针对明确目标的指令。 |
利用J12.0行为模型
搭建更逼真的作战场景

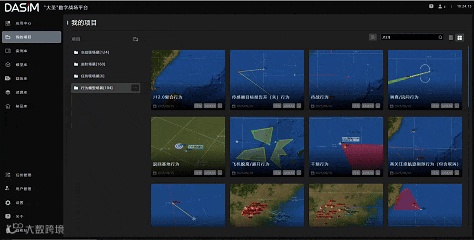

在本次升级中，我们为用户提供了丰富的J12.0行为模型应用案例，帮助用户快速理解和掌握各个行为模型的运用方法。接下来，我们以一个案例来简要说明。
案例名称：战斗机扫荡
行为模型：FIGHTER_SWEEP_PROCESSOR
行为描述：指控单元命令战斗机在分配作战区内搜索并摧毁敌人飞机或机会目标。
场景描述：战斗机收到J12.0消息中战斗机扫荡指令，战斗机加速飞往扫荡区域，打开雷达侦察空中态势，当发现敌方进入扫荡区域后，开启电子干扰设备干扰敌方，并对敌方进行追击开火。敌方被驱离扫荡区域或被击毁后，战斗机返回任务区域盘旋，继续侦察搜索目标。

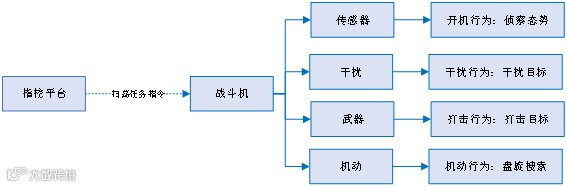

图1 场景任务流程执行图
图2 战斗机行为动作图解
以下是上述场景的脚本代码：
1.战斗机挂载行为模型示例代码段:
add processor 行为处理器 FIGHTER_SWEEP_PROCESSORedit advanced_behavior fighter_sweep_select_nodename 战斗机扫荡script_variableschase_flag = true; # 是否追击敌机fire_range = 45000; # 开火距离:开火的最大距离,mweapon_name = "aim-120d"; # 武器名:使用武器的名称salvo_size = 1; # 齐射数量:武器齐发数量end_script_variablesend_advanced_behaviorend_processor
2.打开传感器示例代码段：
for(int i = 0; i < PLATFORM.SensorCount(); i += 1){WsfSensor sensor = PLATFORM.SensorEntry(i);sensor.TurnOn();string str = write_str(sensor.Name(), "传感器开机");writeln("T = ", TIME_NOW, " ", str);WsfEventPipe.AddBookmark("开机",str);PLATFORM.Comment(str);}
3.干扰示例代码段：
WsfWeapon jammer = PLATFORM.Weapon(jammer_name);double max_fre = jammer.MaximumFrequency();double min_fre = jammer.MinimumFrequency();double fre = (max_fre + min_fre) / 2;if(jammer.IsValid() &&PLATFORM.SlantRangeTo(threat_track) <= jammer_range){jammer.TurnOn();jammer.CueToTrack(threat_track);jammer.StartJamming(fre, max_fre - min_fre, threat_track);if(jammer_flag == false){string str = write_str(PLATFORM.Name(),"使用干扰机",jammer_name,"干扰目标",threat_track.Target().Name());writeln("T = ", TIME_NOW, " ", str);WsfEventPipe.AddBookmark("干扰",str);PLATFORM.Comment(str);jammer_flag = true;}}
4.开火示例代码段：
if(PLATFORM.SlantRangeTo(threat_track) <= fire_range){if(weapon.IsValid() &&PLATFORM.WeaponsActiveFor(threat_track.TrackId()) <= 0 &&threat_track.IsValid() &&threat_track.BelievedAlive() &&weapon.QuantityRemaining() >= salvo_size){weapon.CueToTrack(threat_track);weapon.FireSalvo(threat_track, salvo_size);string str = write_str(PLATFORM.Name(),"使用武器",weapon.Name(),"打击目标",threat_track.Target().Name());writeln("T = ", TIME_NOW, " ", str);WsfEventPipe.AddBookmark("开火",str);PLATFORM.Comment(str);}}
5.追击示例代码段：
if(chase_flag == true){WsfPlatform threat = threat_track.Target();WsfGeoPoint point = WsfGeoPoint.Construct(threat.Latitude(), threat.Longitude(), threat.Altitude() + chase_altitude);FlyTarget(PLATFORM, point, chase_speed);hover_flag = false; // 标记未开始盘旋}
6.盘旋示例代码段：
// 距离目标较远则飞向目标点上空if(!target_zone.PointIsInside(PLATFORM.Location())){WsfGeoPoint target_geo = WsfGeoPoint.Construct(target_point.Latitude(), target_point.Longitude(), target_point.Altitude() + hover_altitude);FlyTarget(PLATFORM, target_geo, flyTo_speed);hover_flag = false; // 标记未开始盘旋}else if(hover_flag == false) // 接近目标准备盘旋监视，且未开始盘旋{WsfGeoPoint start_point = WsfGeoPoint(target_point);start_point.Offset(0,0,0,-hover_altitude); // 保持高度WsfRoute hover_route = Creat_Route_Of_Runway(start_point, hover_heading, route_wide, route_long, alpha, is_clockwise, hover_speed);PLATFORM.FollowRoute(hover_route);hover_flag = true; // 标记开始盘旋string str = write_str(PLATFORM.Name(), "开始盘旋");writeln("T = ", TIME_NOW, " ", str);WsfEventPipe.AddBookmark("盘旋",str);PLATFORM.Comment(str);}

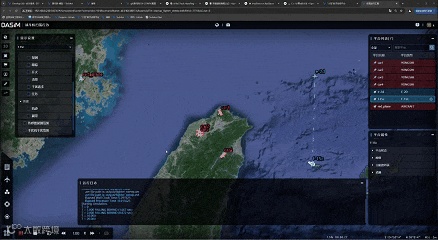

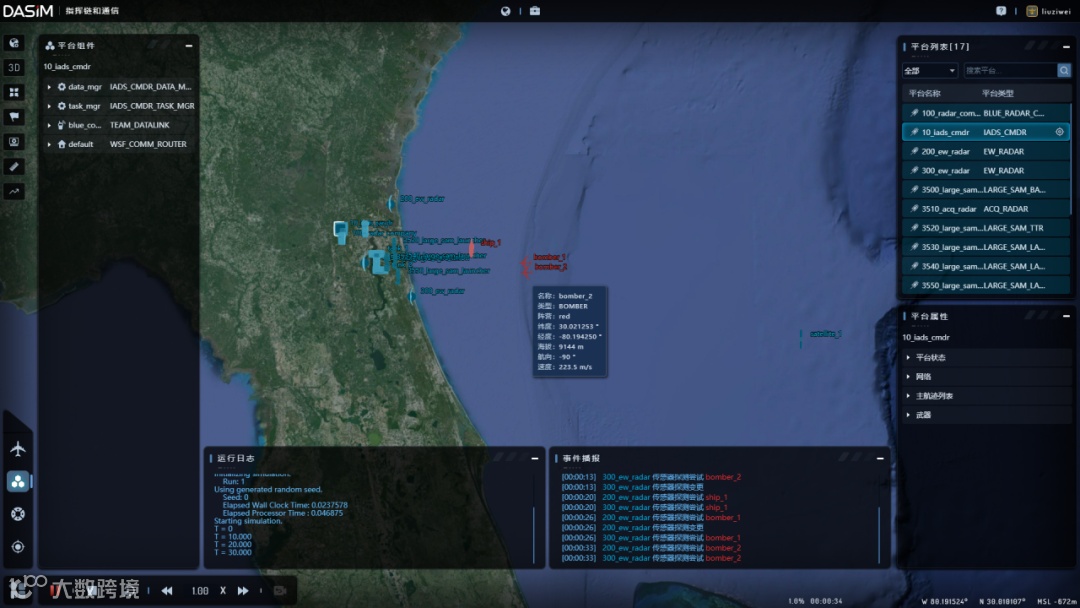

上述场景仿真效果如图所示。仿真第100s，指挥单元E-2D平台下发战斗机扫荡任务指令给战斗机F-15C，指令包含MAD值和作战区域等信息。战斗机F-15C接收到扫荡任务，则开启机载雷达前往作战区，过程中搜索到敌人飞机或机会目标则实施火力打击，最终成功摧毁作战区域内的4个目标和1架敌人飞机。
结语
在联合作战越来越复杂的今天，数据链系统的价值早已超越 “通信工具”，成为指挥控制的核心枢纽。DASIM数字战场平台本次对 J12.0 行为模型的升级，进一步强化了装备设计验证、战术战法研究的行为建模与仿真能力。Link 16 作为美国与北约作战体系中的核心通信系统，其技术研究具有重要意义。未尔科技将持续推进 Link 16 及其他数据链系统的深度研究，为客户不断扩充通信装备与行为模型矩阵。更多产品动态敬请关注。
DASIM数字战场平台以信息系统建模为核心，基于 并行离散事件仿真引擎，采用多分辨率及组件化建模技术，对陆、海、空、天、网、电等各类作战平台、装备、行为、环境进行建模，支持全域、协同、智能的数字战场仿真和感知、判断、决策、行动（OODA）全流程闭环仿真。

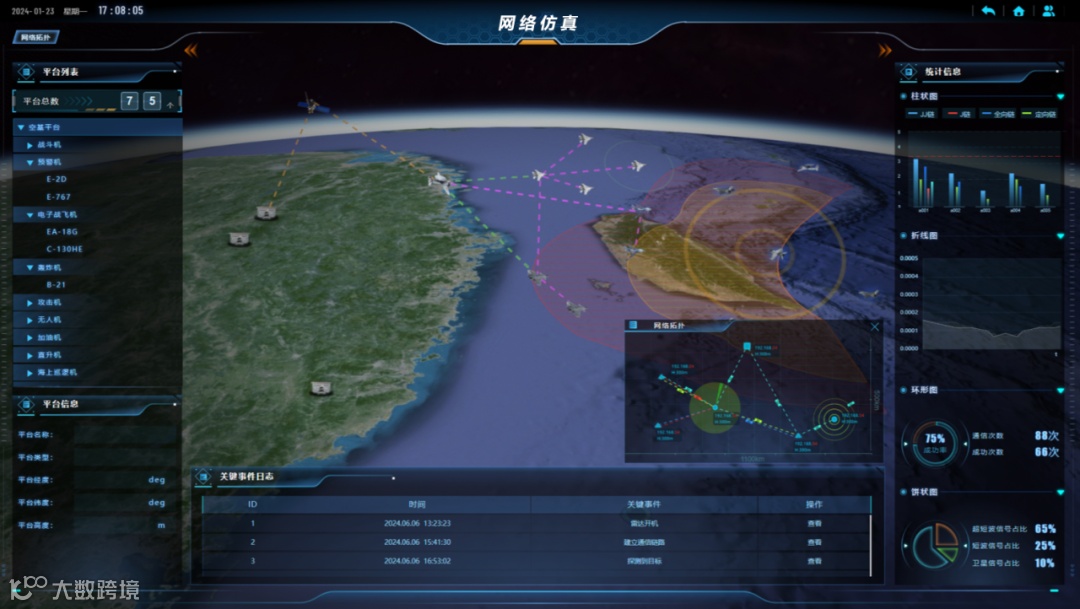

VRNET网络仿真工具集是未尔科技研发的全国首个面向军工行业国产化商用网络仿真软件，基于离散事件仿真引擎，采用组件、装备、平台和网络四层建模机制，实现IP、数据链、卫星、电台、WLAN等各类有线 / 无线网络的仿真设计与评估，支持全域、协同、智能作战的网络仿真推演。
VREM电磁仿真工具集
VREM电磁仿真工具集包括VREM RF Channel 电磁环境仿真工具和VREM Pro 全波三维电磁仿真工具。

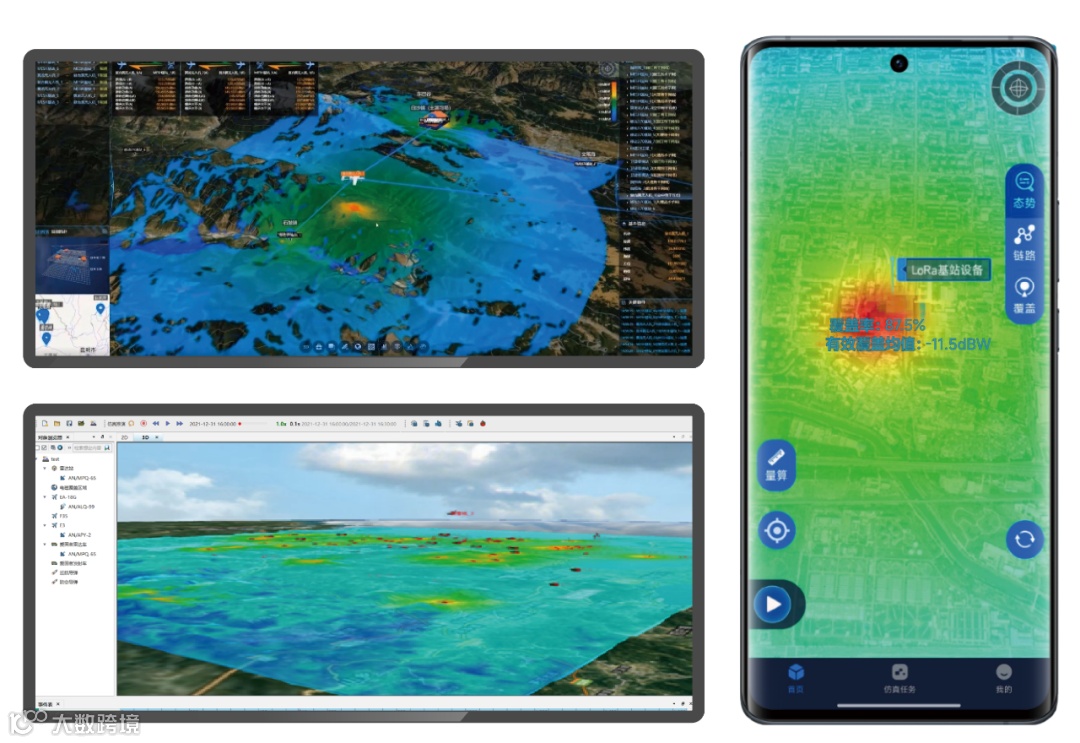

VREM RF Channel 电磁环境仿真工具主要用于解决特定作战场景中雷达、通信、导航、电子战等电子信息系统辐射源面临复杂地理、气象、水文等环境下的电磁环境的构建、生成、度量评估和呈现问题，为电子信息系统的布站、电磁环境适应性评估、频谱电磁兼容性分析等提供有效支撑。

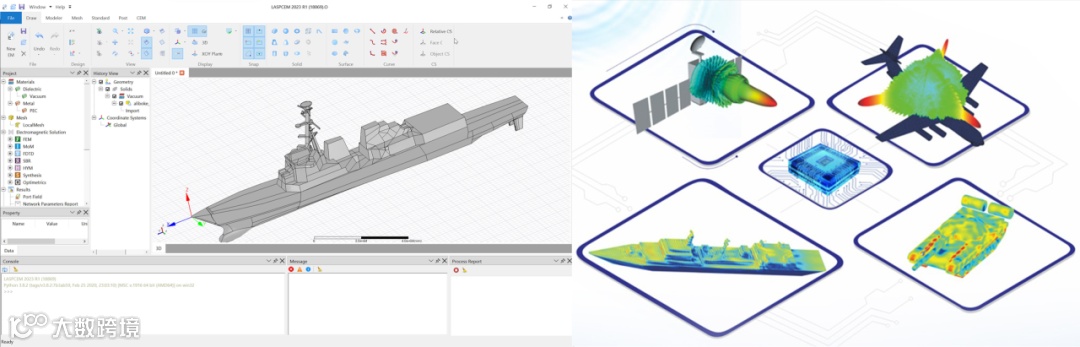

VREM Pro 是一款全波三维电磁仿真工具,融合了电磁“仿真计算、优化设计、测量计算”三大类求解器，具有超大规模并行电磁计算等核心技术，具备天线与天线阵列分析、目标散射特性分析、微波无源器件分析、天线与微波无源器件优化设计、近场测量计算等功能，可应用于航天、航空、兵器、船舶、电子、通信等行业，以及雷达阵列天线设计、载体平台天线布局分析、典型作战目标散射特性计算等场景。
