在华为防火墙日常运维与故障处理中，display device 命令是排查硬件问题的核心工具，能够直观呈现设备各关键部件的运行状态，为快速定位硬件故障提供关键依据。
一、核心作用与用场景
-
作用：汇总硬件状态（主控板 MPU、业务板 LPU/SPU、电源 PWR、风扇 FAN 等），含在线、注册、运行状态。 -
用场景： 硬件故障初诊（断网、告警灯红、性能降）；
日常运维（定期查隐患，如风扇 / 备用电源异常）；
部件更换后验证（确认新部件 “在线 + 注册 + 正常”）。

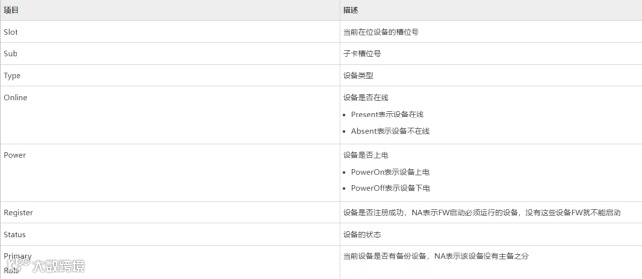

二、关键输出字段解读
字段 |
核心取值及意义 |
Online |
Present（在线，已识别）/Absent（离线，未装 / 接触差） |
Register |
Registered（注册成功，可工作）/Unregistered（注册失败） |
Status |
Normal（正常）/Abnormal（异常，需排查）/Fault（故障） |
案例速查：USG6380 的 16 号槽位 PWR（电源）Status=Abnormal，且 Online=Present、Register=Registered，说明电源已被识别但运行异常，排除 “未装 / 注册失败”，聚焦供电或模块本身问题。
display device
USG6380's Device status:
Slot Sub Type Online Power Register Status Role
-------------------------------------------------------------------------------
0 - RPU Present PowerOn Registered Normal Master
1 - FIBA Present PowerOn Registered Normal NA
5 - PWR Present PowerOn Registered Normal NA
7 - FAN Present PowerOn Registered Normal NA
display device
USG9560's Device status:
Slot # Type Online Register Status Primary
- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
1 LPU Present Registered Normal NA
2 SPU Present Registered Normal NA
6 LPU Present Registered Normal NA
8 SPU Present Registered Normal NA
9 MPU Present NA Normal Master
10 MPU Present Registered Normal Slave
12 SFU Present Registered Normal NA
13 SFU Present Registered Normal NA
14 CLK Present Registered Normal Master
15 CLK Present Registered Normal Slave
16 PWR Present Registered Abnormal NA
17 PWR Present Registered Normal NA
18 FAN Present Registered Normal NA
19 FAN Present Registered Normal NA
三、Status=Abnormal 的常见原因
-
通用原因：槽位不兼容（插错板）、部件物理坏、接触不良（板没插紧）；
-
部件特有原因：
-
电源（PWR）：外部断电 / 电压不稳、过载； -
风扇（FAN）：积灰 / 轴承坏（转速低）、温控芯片故障； -
业务板 / 主控板（LPU/MPU）：版本不兼容、CPU / 内存过载。
四、简化处理步骤（先简后繁）
-
现场快查（不换件）：
-
看灯：Abnormal 部件通常亮红灯； -
重插：断电（或热插拔）后拔部件，擦金手指再插紧； -
查供电：电源模块换 PDU 接口测试； -
查版本：用display version确认系统与单板版本匹配。
-
换件场景（快查无效）：
-
用同型号原厂部件更换，换后执行display device，确认 Status=Normal 即可。
总结
日常每周用display device查硬件；故障时按 “看 Status→找原因→先现场快查再换件” 流程，可高效解决多数硬件问题，减少停机时间。
相关学习：

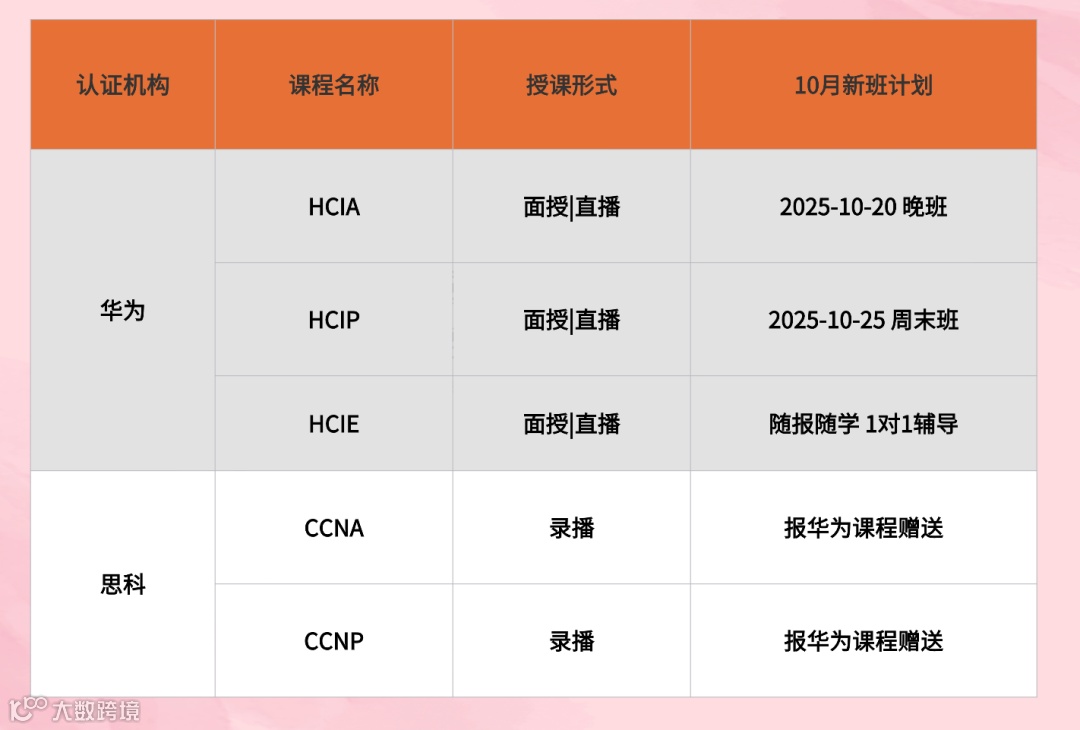

新班计划：
