OPP38//CPP40复合工艺参数及数据分析
本文以OPP38//CPP40复合为例，详细说明其工艺参数、胶黏剂配比及剥离强度统计等。可供软包厂在复合同类产品时参考。
生产实例与设备
生产实例： OPP38//CPP40
设备： 北人干式复合机
基材： OPP38μm宽60mm（满版油墨印刷）、CPP40μm宽675mm
胶黏剂： 普通脂溶性双组份聚氨酯胶黏剂，配比1:0.2:1.2（工作浓度37.5%）
工艺参数
涂布量：1.8g/㎡；刮刀压力：0.2MPa；涂布压力：0.2MPa；复合压力：0.6MPa；烘道温度：40℃、50℃、60℃；放卷张力：5.0kg、3.0kg；收卷张力：5.6kg；烘道张力：0.05MPa；涂胶辊宽度：653mm；复合温度：50℃；机速：90~100m/min；熟化：24h
产品检测
剥离强度（单位：N/15mm）
纵向：0.56、1.31、1.49（油墨大部分转移）；横向：1.37、2.39、0.73（油墨大部分转移）
热合强度
纵向：18.9、19.8、16.8、19.2、16.3、20.3、19.1、21、19.2、16.5；横向：17.1、17.0、18.6、18.2、18.8、17.4、16.3、15.7
数据分析
1. 剥离强度统计分析
从图1和图2可以看出，数据大多分布在1.0以下，这主要是由于OPP助剂在熟化过程中迁移到膜表面，同时普通聚氨酯胶黏剂的抗助剂性差，导致复合膜剥离时胶黏剂多转移至内层。此外，OPP越厚，剥离强度越差。

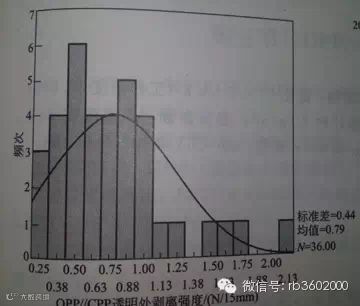

图1 OPP//CPP透明处剥离强度

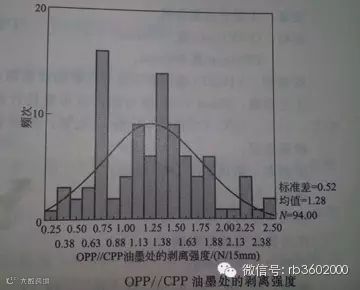

图2 OPP//CPP油墨处剥离强度
2. 热合强度统计分析
图3和图4展示了不同组合的热合强度分布情况。

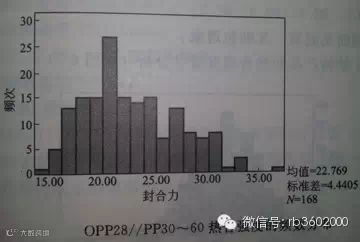

图3 OPP28//PP30~60热合强度频数分布

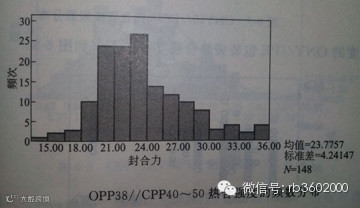

图4 OPP38//CPP40~50热合强度分布
