在管道工程领域，尺寸标注是确保系统兼容性、安全性和经济性的核心要素。D、DE、DN 作为最常用的尺寸符号，承载着管道规格的关键信息，但其背后蕴含的行业规范、历史演变和应用逻辑却远比表面含义复杂。
我们将从定义溯源、标准体系、跨行业应用、工程实践等维度展开深度解析，帮助读者构建系统化认知。
一、D（外径）的多维解析
（一）术语溯源与核心定义
“D” 通常指的是管道的外径（Outer Diameter），即管道外圆的直径尺寸
“D” 源自英文 “Outer Diameter” 的首字母缩写，在 GB/T 1047-2005《管道元件 DN（公称尺寸）的定义和选用》中明确为 “管道外径”，单位为毫米（mm）。其数值通过游标卡尺或激光测径仪在管道两端垂直截面测量，取平均值作为标准值，允许误差范围根据管道材质和标准有所不同（如无缝钢管外径公差通常为 ±0.75%）。
（二）跨材质应用场景
金属管道体系
无缝钢管：采用 “D× 壁厚” 标注法，如 D159×6 表示外径 159mm，壁厚 6mm（内径 = 159-2×6=147mm）。根据 GB/T 8163-2018，输送流体用无缝钢管的外径系列包含 32mm、38mm、45mm 等 40 余种规格。
焊接钢管：低压流体输送用焊接钢管（GB/T 3091-2015）的外径标注如 D114×4，其中 114mm 为外径，4mm 为壁厚，常用于建筑给排水和消防系统。
铜管：空调用铜管标注为 D19.05×0.8mm，其中 19.05mm 为外径，符合 GB/T 17791-2017 标准。
塑料管道特例
PVC-U 排水管：在 GB/T 5836.1-2018 中，既允许标注 D110（外径 110mm），也可标注 de110，体现了标准过渡性。
玻璃钢管道：玻璃纤维增强塑料夹砂管（GB/T 21238-2016）采用 D 标注外径，如 D300 表示外径 300mm，壁厚根据压力等级从 6.5mm 到 23mm 不等。
管道配件适配
法兰：板式平焊钢制管法兰（GB/T 9119-2010）的公称通径虽为 DN，但连接尺寸需匹配管道外径 D，如 DN100 法兰适配 D114mm 的钢管。
沟槽管件：用于消防管道的沟槽弯头，其规格标注为 D165，表示适配外径 165mm 的钢管。
（三）工程意义与计算价值
空间占位计算：在管廊设计中，管道外径 D 直接决定敷设间距，如 D219mm 的蒸汽管道与相邻管道的净距需≥150mm（GB 50251-2015）。
流速计算辅助：已知外径 D 和壁厚 e，可推导内径 d=D-2e，再结合流量 Q 计算流速 v=4Q/(πd²)，确保流体流动状态符合设计要求（如热水管流速宜≤1.5m/s）。
二、DE（塑料管道外径）的专属规范
（一）术语定义与标准渊源
“DE” 主要用于表示塑料管道、复合管道等的外径（External Diameter）
“DE” 是 “External Diameter” 的缩写，在 GB/T 18742.1-2017《冷热水用聚丙烯管道系统》中被明确定义为塑料管道的外径，仅适用于非金属管道体系。这一符号的使用源于塑料管道与金属管道的材质差异 —— 塑料管道通常采用承插连接，外径的一致性是密封性能的关键保障。
（二）主流塑料管道应用实例
PE 管道系列
给水管：PE100 级给水管（GB/T 13663.2-2018）标注为 de200×11.9mm，其中 de200 表示外径 200mm，11.9mm 为 SDR17.6 系列的壁厚。
燃气管：PE80 级燃气管（GB 15558.1-2015）标注为 de90×6.3mm，适用于中压 A 级燃气输送。
PP-R 管道系列
冷热水管：PP-R 管（GB/T 18742.2-2017）的 de 与 DN 存在固定对应关系，如 de25 对应 DN20（公称直径），壁厚根据 PN1.6MPa 等级为 3.5mm。
采暖管：地板采暖用 PP-R 管常用 de20×2.3mm，其中 de20 为外径，2.3mm 为 S5 系列壁厚。
复合管道系列
铝塑复合管：GB/T 18997.1-2014 规定，交联铝塑复合管标注为 de20×1.9mm，其中外层 PE 管外径 20mm，铝层厚度 0.2mm。
钢塑复合管：钢丝网骨架塑料复合管（GB/T 32439-2015）标注为 de315×18.7mm，表示外径 315mm，钢丝网增强层厚度包含在 18.7mm 总壁厚中。
（三）与 D 的本质区别
适用范围排他性：DE 仅用于塑料及复合管道，而 D 可跨材质使用。
尺寸精度要求：塑料管道的 DE 公差远严于金属管道，如 de20mm 的 PP-R 管外径公差为 ±0.3mm（GB/T 18742.2），而 D20mm 钢管公差为 ±0.5mm（GB/T 3091）。
连接方式关联：采用热熔连接的塑料管道，必须保证 DE 的一致性，否则会因加热面积不匹配导致熔接缺陷。
三、DN（公称直径）的标准化体系
（一）术语内涵与历史演变
“DN” 是公称直径（Nominal Diameter）的缩写，它既不是管道的外径，也不是管道的内径，
“DN” 是 “Nominal Diameter” 的缩写，在 ISO 6708:2013 中定义为 “用于管道系统元件的字母数字组合的尺寸标识”，并非实际尺寸。这一概念起源于 19 世纪英国，当时为解决铸铁管与钢管的互换性问题，人为规定了公称直径系列，历经百年发展形成全球通用标准。
在我国 GB/T 1047-2005 中，DN 的数值为无量纲整数（如 DN50），但通常隐含单位为毫米，且范围限定在 DN6 至 DN4000 之间。
（二）与实际尺寸的对应关系
金属管道的 DN 与 D 对应
公称直径 DN 无缝钢管外径 D（mm） 焊接钢管外径 D（mm） 铸铁管内径 d（mm）
DN15 22 21.3 15
DN50 57 57 50
DN100 108 114 100
DN200 219 219 200
塑料管道的 DN 与 de 对应
PP-R 管：DN20 对应 de25，DN32 对应 de40（GB/T 18742.1）
PE 给水管：DN100 对应 de110，DN200 对应 de225（GB/T 13663.1）
PVC-U 给水管：DN50 对应 de63，DN160 对应 de180（GB/T 10002.1）
特殊管道的 DN 适配
不锈钢管：卡压式连接的不锈钢管（GB/T 19228.1-2011）中，DN15 对应外径 D18mm，与传统钢管不同。
铜管：薄壁铜管（GB/T 18033-2007）DN20 对应外径 D22mm，体现了材质特性的适配差异。
（三）工程应用的核心价值
跨材质互换性：DN100 的阀门可连接 DN100 的钢管、铸铁管或塑料管道，尽管它们的实际外径不同，但通过法兰或转换接头实现兼容。
系统设计简化：在水力计算中，以 DN 为基准查表获取沿程阻力系数，如 DN100 的钢管在流速 1m/s 时，单位长度阻力约为 8.8Pa/m（根据莫迪图计算）。
供应链标准化：同一 DN 规格的管道配件，无论生产厂家，其连接尺寸必须一致（如 DN50 闸阀的法兰螺孔中心距均为 125mm）。
四、三者的辩证关系与工程实践指南

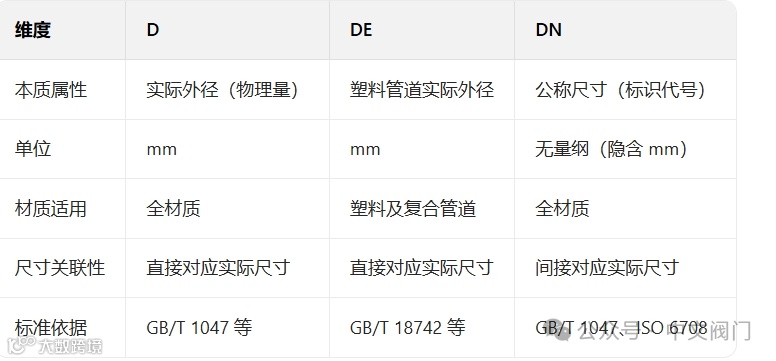

（一）核心区别对比
（二）工程转换实例
钢管选型：某空调水系统设计流量为 100m³/h，经计算需要 DN200 的管道。查表可知，无缝钢管采用 D219×6mm（外径 219mm，壁厚 6mm），其内径 207mm，流速 v=1.68m/s（符合规范要求）。
塑料管道转换：住宅给水管设计为 DN25，在选用 PP-R 管时需转换为 de32×3.6mm（PN1.6MPa），此时外径 32mm，内径 24.8mm，满足设计流量需求。
配件匹配：DN150 的消防水泵出口，需连接 D168mm 的无缝钢管，通过异径法兰（DN150/DN150）实现过渡，尽管钢管外径 168mm 与法兰公称通径 DN150 不直接相等，但符合 GB 50981-2014 的连接要求。
（三）常见错误与规避方法
错误案例 1：将 DE110 的 PE 管误认为 DN110，实际 DN 应为 100，导致阀门选型过大。
错误案例 2：在管廊布置中，将 DN200 钢管（D219）按 200mm 计算占位空间，忽略实际外径导致碰撞。
规避措施：建立 “DN 查标准→D/de 查实物→空间按 D 计算” 的工作流程，使用《管道工程设计手册》中的对应表格进行验证。
（四）国际标准差异提示
美标体系：ANSI 标准中用 NPS（公称管道尺寸）表示，如 NPS4 对应 DN100，但外径为 114.3mm，与我国 D114mm 基本一致。
欧标体系：EN 标准中 DN 与 ISO 完全兼容，但塑料管道外径标注为 OD（如 OD25 对应 de25）。
转换原则：进口管道配件需核对实际外径 D，不能仅依赖 DN 数值进行匹配。
五、行业发展与未来趋势
随着新型复合管道的普及，D、DE 的界限逐渐模糊，部分标准已开始统一采用 “外径 × 壁厚” 的标注方式（如 GB/T 32439-2016）。而 DN 作为国际通用的公称体系，其核心地位将长期保持，但会更强调与国际标准的对接（如 ISO 6708:2013 的更新内容）。
在数字化设计中，BIM 模型已实现 DN 与 D/de 的自动关联，输入 DN 参数后，系统可自动匹配相应外径、壁厚及配件尺寸，大幅减少人为误差。未来，随着智能制造的推进，管道尺寸标注将更趋向于 “数字孪生” 模式，实现从设计到运维的全生命周期数据一致性。
D、DE、DN 看似简单的三个符号，实则构建了管道工程的尺寸语言体系。准确理解其内涵、掌握其应用逻辑，是每一位工程技术人员的基本素养，也是保障管道系统安全可靠运行的基础。在实际工作中，需结合具体标准、材质特性和工程需求，灵活运用这些参数，才能实现科学合理的管道设计与施工
