导读：1. 引言1.1 背景与意义Apache Flink作为分布式流处理引擎，其核心价值在于提供高吞吐、低延迟的实

1. 引言

1.1 背景与意义

Apache Flink作为分布式流处理引擎，其核心价值在于提供高吞吐、低延迟的实时数据处理能力。然而，在分布式环境中，节点故障、网络分区、数据倾斜等问题不可避免。为了确保数据处理的可靠性和一致性，Flink引入了Checkpoint和Savepoint机制。

Checkpoint和Savepoint是Flink实现容错能力的核心技术，它们不仅保证了数据处理的可靠性，还为实现Exactly-Once语义提供了技术基础。理解这两个机制的工作原理和配置方法，对于构建生产级Flink应用至关重要。

1.2 核心价值

为什么需要Checkpoint和Savepoint？

价值维度	具体体现	业务意义
🛡️ 容错保障	自动故障检测与恢复	确保数据处理连续性，避免数据丢失
⏰ 状态恢复	快速恢复到故障前状态	最小化故障影响，提升系统可用性
🔄 版本管理	支持作业升级和回滚	降低运维风险，支持业务迭代
📊 数据一致性	保证Exactly-Once语义	避免重复处理，确保数据质量
🔧 运维灵活性	支持优雅重启和扩缩容	提升运维效率，降低维护成本

1.3 技术架构地位

Checkpoint和Savepoint在Flink整体架构中处于核心地位：

┌─────────────────────────────────────────────────────────────┐│                    Flink应用层                              │├─────────────────────────────────────────────────────────────┤│  Checkpoint协调器  │  Savepoint管理器  │  状态管理器        │├─────────────────────────────────────────────────────────────┤│                    状态后端层                              ││  MemoryStateBackend │ FsStateBackend │ RocksDBStateBackend │├─────────────────────────────────────────────────────────────┤│                    存储层                                  ││  HDFS │  S3  │  Local │  Database                        │└─────────────────────────────────────────────────────────────┘

2. Checkpoint机制详解

2.1 Checkpoint概念与原理

2.1.1 基本概念

Checkpoint定义： Checkpoint是Flink实现容错机制的核心技术，它通过定期创建分布式数据流和算子状态的快照，为故障恢复提供基础。每个Checkpoint包含：

数据流中每个算子的状态
数据流中每个数据源的位置信息
数据流中每个数据汇的提交信息

2.1.2 技术原理

Checkpoint机制基于Chandy-Lamport分布式快照算法，该算法确保在异步消息传递系统中创建一致的全局状态快照。Flink对该算法进行了优化，使其适用于流处理场景。

核心设计原则：

异步快照：Checkpoint创建过程与数据处理并行进行
一致性保证：确保快照中的所有状态在逻辑上一致
最小化性能影响：通过优化算法减少对作业性能的影响

2.1.3 核心作用

作用维度	技术实现	业务价值
📸 状态快照	定期创建分布式状态快照	为故障恢复提供数据基础
🚀 快速恢复	基于快照实现故障恢复	最小化故障影响时间
🔒 数据一致性	实现Exactly-Once语义	避免重复处理和遗漏
📊 监控指标	提供Checkpoint性能指标	支持系统性能调优

2.2 Checkpoint工作原理

2.2.1 整体架构

Checkpoint架构组件：

┌─────────────────────────────────────────────────────────────┐│                    JobManager                               ││  ┌─────────────────────────────────────────────────────┐   ││  │            Checkpoint协调器                          │   ││  │  • 触发Checkpoint                                   │   ││  │  • 协调所有Task                                     │   ││  │  • 管理Checkpoint生命周期                            │   ││  └─────────────────────────────────────────────────────┘   │└─────────────────────────────────────────────────────────────┘                              │                              ▼┌─────────────────────────────────────────────────────────────┐│                    TaskManager集群                          ││  ┌─────────────┐  ┌─────────────┐  ┌─────────────┐        ││  │   Task 1    │  │   Task 2    │  │   Task 3    │        ││  │  • 状态管理 │  │  • 状态管理 │  │  • 状态管理 │        ││  │  • 快照创建 │  │  • 快照创建 │  │  • 快照创建 │        ││  │  • 确认发送 │  │  • 确认发送 │  │  • 确认发送 │        ││  └─────────────┘  └─────────────┘  └─────────────┘        │└─────────────────────────────────────────────────────────────┘                              │                              ▼┌─────────────────────────────────────────────────────────────┐│                    状态存储层                               ││  ┌─────────────┐  ┌─────────────┐  ┌─────────────┐        ││  │   HDFS      │  │   S3        │  │   Local     │        ││  │  • 快照存储 │  │  • 快照存储 │  │  • 快照存储 │        ││  │  • 元数据   │  │  • 元数据   │  │  • 元数据   │        ││  └─────────────┘  └─────────────┘  └─────────────┘        │└─────────────────────────────────────────────────────────────┘

2.2.2 详细工作流程

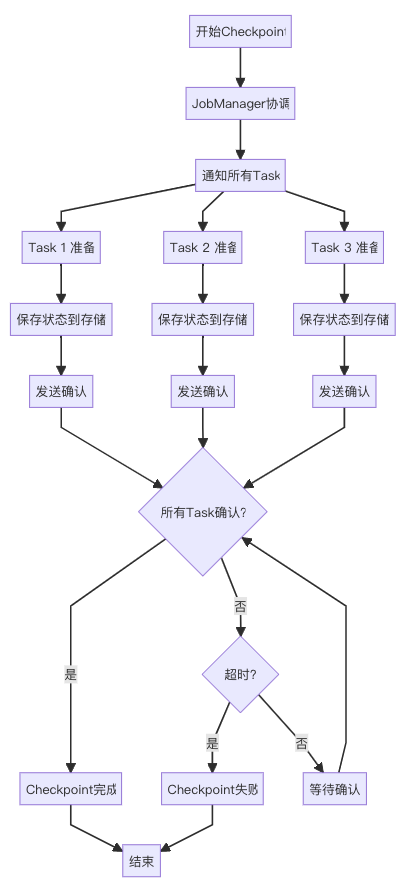

Checkpoint执行流程图：

2.2.3 执行步骤详解

Checkpoint执行阶段：

阶段	执行内容	技术要点	性能影响
📢 触发阶段	JobManager定期触发Checkpoint	基于时间间隔或事件触发	最小
📋 准备阶段	所有Task准备保存状态	暂停处理新数据，准备快照	中等
💾 保存阶段	Task将状态保存到外部存储	异步写入，支持增量保存	较大
✅ 确认阶段	Task发送确认消息	网络通信，确认一致性	较小
🎯 完成阶段	所有Task确认后完成Checkpoint	更新元数据，恢复处理	最小

2.2.4 关键技术机制

1. 两阶段提交协议

准备阶段：所有Task准备状态快照
提交阶段：所有Task确认后提交Checkpoint

2. 异步快照机制

Checkpoint创建与数据处理并行进行
通过barrier机制确保状态一致性

3. 增量快照优化

只保存状态变化部分
大幅减少存储空间和网络传输

2.3 Checkpoint配置详解

2.3.1 配置架构设计

Checkpoint配置层次结构：

┌─────────────────────────────────────────────────────────────┐│                    全局配置层                               ││  • 状态后端选择                                            ││  • 存储路径配置                                            ││  • 基础参数设置                                            │├─────────────────────────────────────────────────────────────┤│                    作业配置层                               ││  • Checkpoint间隔                                          ││  • 超时和暂停时间                                          ││  • 并发控制参数                                            │├─────────────────────────────────────────────────────────────────────────┤│                    优化配置层                               ││  • 增量Checkpoint                                          ││  • 本地恢复                                                ││  • 压缩和加密                                              │└─────────────────────────────────────────────────────────────┘

2.3.2 基础配置参数

生产环境Checkpoint配置模板：

# flink-conf.yaml Checkpoint配置# ================================
# ===== 状态后端配置 =====# 选择状态后端类型state.backend: rocksdb
# 配置Checkpoint存储路径state.checkpoints.dir: hdfs://namenode:8020/flink/checkpointsstate.savepoints.dir: hdfs://namenode:8020/flink/savepoints
# ===== Checkpoint核心参数 =====# Checkpoint触发间隔（毫秒）execution.checkpointing.interval: 300000                    # 5分钟
# Checkpoint超时时间（毫秒）execution.checkpointing.timeout: 600000                    # 10分钟
# 两次Checkpoint之间的最小暂停时间（毫秒）execution.checkpointing.min-pause: 10000                   # 10秒
# 最大并发Checkpoint数量execution.checkpointing.max-concurrent-checkpoints: 1
# Checkpoint保留策略execution.checkpointing.externalized-checkpoint-retention: RETAIN_ON_CANCELLATION
# 是否启用非对齐Checkpoint（Flink 1.11+）execution.checkpointing.unaligned: false
# ===== 状态后端优化配置 =====# 启用增量Checkpointstate.backend.incremental: true
# 启用本地恢复state.backend.local-recovery: true
# 增量日志存储类型state.backend.incremental.changelog-storage: filesystem
# 增量日志存储路径state.backend.incremental.changelog-storage.path: hdfs://namenode:8020/flink/changelog
# 增量日志保留策略state.backend.incremental.changelog-storage.retention.max-count: 10state.backend.incremental.changelog-storage.retention.max-size: 1gb

2.3.3 配置参数详解

Checkpoint配置参数详解：

配置项	说明	默认值	调优建议	生产环境推荐值
基础参数
`execution.checkpointing.interval`	Checkpoint触发间隔	无	1-5分钟，平衡性能和容错	300000ms (5分钟)
`execution.checkpointing.timeout`	Checkpoint超时时间	10分钟	根据状态大小调整	600000ms (10分钟)
`execution.checkpointing.min-pause`	最小暂停时间	0	5-10秒，减少性能影响	10000ms (10秒)
`execution.checkpointing.max-concurrent-checkpoints`	最大并发数	1	避免资源竞争	1
高级参数
`execution.checkpointing.unaligned`	非对齐Checkpoint	false	减少背压影响	false
`execution.checkpointing.externalized-checkpoint-retention`	外部化保留策略	DELETE_ON_CANCELLATION	生产环境建议RETAIN	RETAIN_ON_CANCELLATION
`execution.checkpointing.checkpoint-id`	Checkpoint ID	自动生成	用于调试和监控	自动
状态后端参数
`state.backend.incremental`	增量Checkpoint	false	大状态作业建议启用	true
`state.backend.local-recovery`	本地恢复	false	提升恢复速度	true
`state.backend.incremental.changelog-storage`	增量日志存储	filesystem	支持filesystem和rocksdb	filesystem
存储优化参数
`state.backend.incremental.changelog-storage.path`	增量日志路径	无	配置高性能存储	HDFS路径
`state.backend.incremental.changelog-storage.retention.max-count`	最大保留数量	5	根据存储容量调整	10
`state.backend.incremental.changelog-storage.retention.max-size`	最大保留大小	1gb	根据存储容量调整	1gb

3. Savepoint机制详解

3.1 Savepoint是什么？

Savepoint就像游戏存档Savepoint就像是游戏中的存档点，你可以在任意时刻手动创建，然后在需要时回到这个存档点。它主要用于作业维护、版本升级、A/B测试等场景。

Savepoint与Checkpoint的区别：

特性	Checkpoint	Savepoint
触发方式	自动定期触发	手动触发
用途	故障恢复	作业维护、升级
存储位置	配置的Checkpoint目录	配置的Savepoint目录
保留策略	自动清理	手动管理
性能影响	最小化	可能较大

3.2 Savepoint使用场景

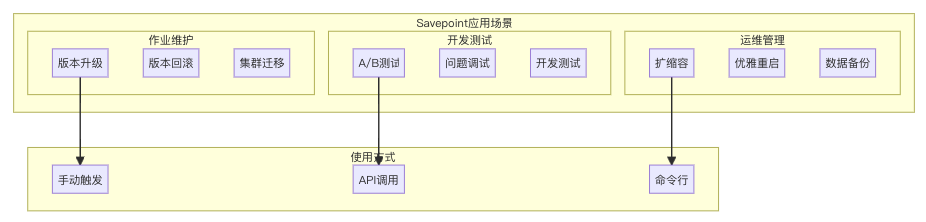

Savepoint应用场景图：

3.3 Savepoint操作指南

Savepoint创建命令：

# 创建Savepointflink savepoint <job-id> [savepoint-directory]
# 示例：为作业创建Savepointflink savepoint 1234567890abcdef1234567890abcdef12
# 指定Savepoint目录flink savepoint 1234567890abcdef1234567890abcdef12 hdfs://namenode:8020/flink/savepoints

从Savepoint恢复作业：

# 从Savepoint恢复作业flink run -s <savepoint-path> <jar-file> [arguments]
# 示例：从Savepoint恢复flink run -s hdfs://namenode:8020/flink/savepoints/savepoint-1234567890abcdef1234567890abcdef12-1234567890abcdef12 \  -c com.example.MyJob /path/to/your/job.jar

Savepoint管理命令：

# 列出所有Savepointflink list -a
# 删除Savepointflink savepoint -d <savepoint-path>
# 示例：删除指定Savepointflink savepoint -d hdfs://namenode:8020/flink/savepoints/savepoint-1234567890abcdef1234567890abcdef12-1234567890abcdef12

3.4 Savepoint最佳实践

Savepoint使用最佳实践：

📅 定期创建：在重要节点定期创建Savepoint
🏷️ 命名规范：使用有意义的命名便于管理
🗂️ 目录管理：合理组织Savepoint存储目录
🧹 定期清理：清理过期的Savepoint释放存储空间
📊 监控管理：监控Savepoint创建成功率和性能影响

Savepoint配置优化：

# Savepoint优化配置state.savepoints.dir: hdfs://namenode:8020/flink/savepointsstate.backend.savepoints.dir: hdfs://namenode:8020/flink/savepoints
# Savepoint性能优化state.backend.savepoint.format: binarystate.backend.savepoint.compression: truestate.backend.savepoint.compression.codec: snappy

4. 状态后端选择与配置

4.1 状态后端类型对比

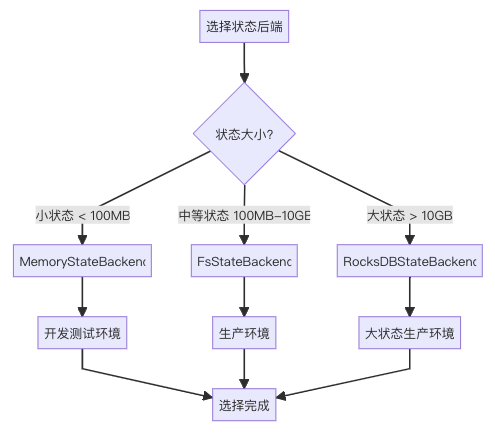

状态后端选择决策图：

状态后端详细对比：

特性	MemoryStateBackend	FsStateBackend	RocksDBStateBackend
状态大小	小状态	中等状态	大状态
存储位置	JVM堆内存	文件系统	本地+分布式
性能	最快	中等	较慢
可靠性	低	中等	高
适用场景	开发测试	生产环境	大状态生产

4.2 状态后端配置详解

MemoryStateBackend配置：

# 内存状态后端配置state.backend: hashmapstate.backend.hashmap.max-state-size: 5242880  # 5MB最大状态大小

FsStateBackend配置：

# 文件系统状态后端配置state.backend: filesystemstate.checkpoints.dir: hdfs://namenode:8020/flink/checkpointsstate.backend.fs.checkpointdir: hdfs://namenode:8020/flink/checkpointsstate.backend.fs.savepointdir: hdfs://namenode:8020/flink/savepoints

RocksDBStateBackend配置：

# RocksDB状态后端配置state.backend: rocksdbstate.backend.rocksdb.checkpointdir: hdfs://namenode:8020/flink/checkpointsstate.backend.rocksdb.savepointdir: hdfs://namenode:8020/flink/savepoints
# RocksDB优化配置state.backend.rocksdb.timer-service.factory: heapstate.backend.rocksdb.thread.num: 4state.backend.rocksdb.writebuffer.size: 64mbstate.backend.rocksdb.max-write-buffer-number: 2state.backend.rocksdb.min-write-buffer-number-to-merge: 1

5. 总结

Checkpoint和Savepoint是Flink容错机制的核心技术，它们通过不同的机制为Flink应用提供容错能力：

机制	技术特点	应用场景	技术价值
Checkpoint	自动定期创建、分布式快照、增量优化	故障恢复、容错保障	实现Exactly-Once语义
Savepoint	手动触发、完整状态保存、版本管理	作业维护、升级回滚	支持运维灵活性

生产环境部署建议：

📊 性能优化：启用增量Checkpoint和本地恢复
⚙️ 参数调优：根据业务需求调整时间参数
💾 存储选择：选择高性能、高可用的存储系统
🔍 监控告警：建立完善的监控和告警体系
📚 文档管理：记录配置参数和调优经验
