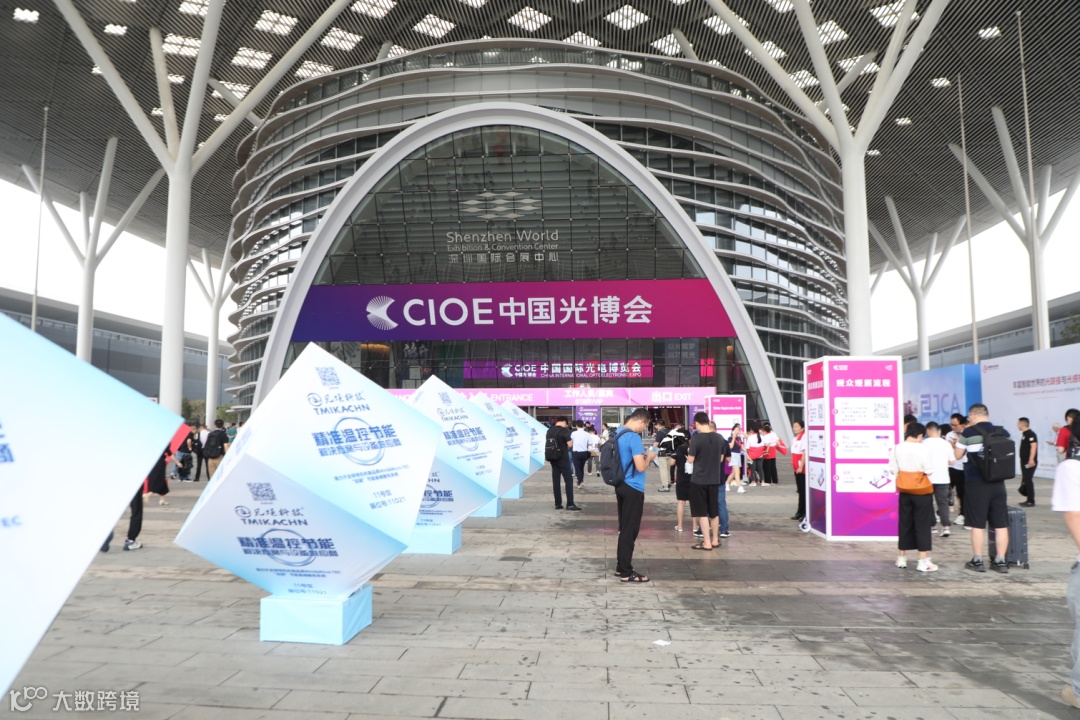

随着汽车产业的崛起，在过去不久的光博会上，车载光学应用成为展会的一大亮点。其中，HUD则是一大重点展出项，包含了近年来大家重点关注的许多产品。本文中，小编就带大家一起来复盘一下2023年光博会上的HUD相关展品：

本次展会，小编共拍摄了32家相关企业，包含HUD整机、核心零部件自由曲面、光机、LED光源、光扩散片、自由曲面检测设备、胶水、镜头以及相关光学元件等供应链企业。在这些展品中，可以作为本次展创新点或者说新展品的包括：

1、不同于传统注塑+镀膜方案，玻璃自由曲面镜深受关注

2、作为HUD新光学路线，可以大幅减少HUD体积的光波导方案开始展出

3、用于减少HUD腔体内部减少杂散光干扰的遮光性涂料（降本）

4、5英寸的Mini LED背光源

识别二维码，加入艾邦HUD交流群与行业专家交流

整机

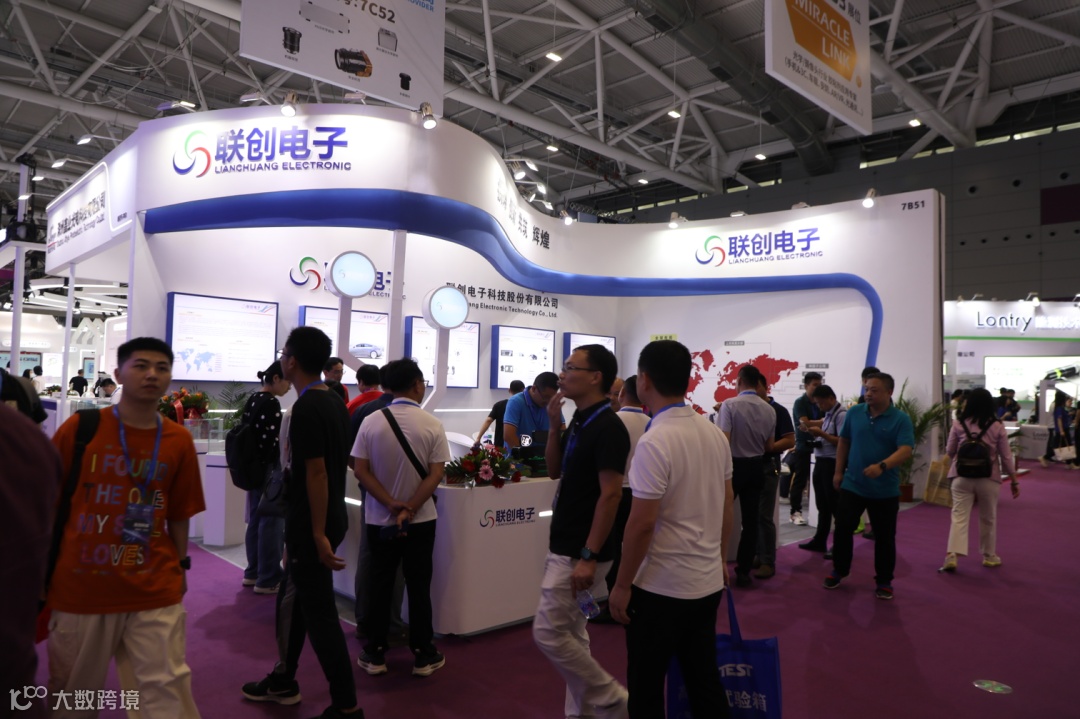

1、联创电子

联创电子成立于2006年，2015年深交所上市。光学产业创立于2009年9月，专业从事各类光学镜头及影像模组的研发、制造。通过十年的发展和积淀，拥有国际一流的光学镜头研发能力、精密模具加工能力(玻璃非球面模具、塑胶镜片模具和塑胶结构件模具)、模造玻璃镜片压型能力、镜头组装设备和模组AA调焦设备开发能力，在美国、韩国、德国设立了研发营运中心，创新力、盈利能力和影响力在行业内不断提升。

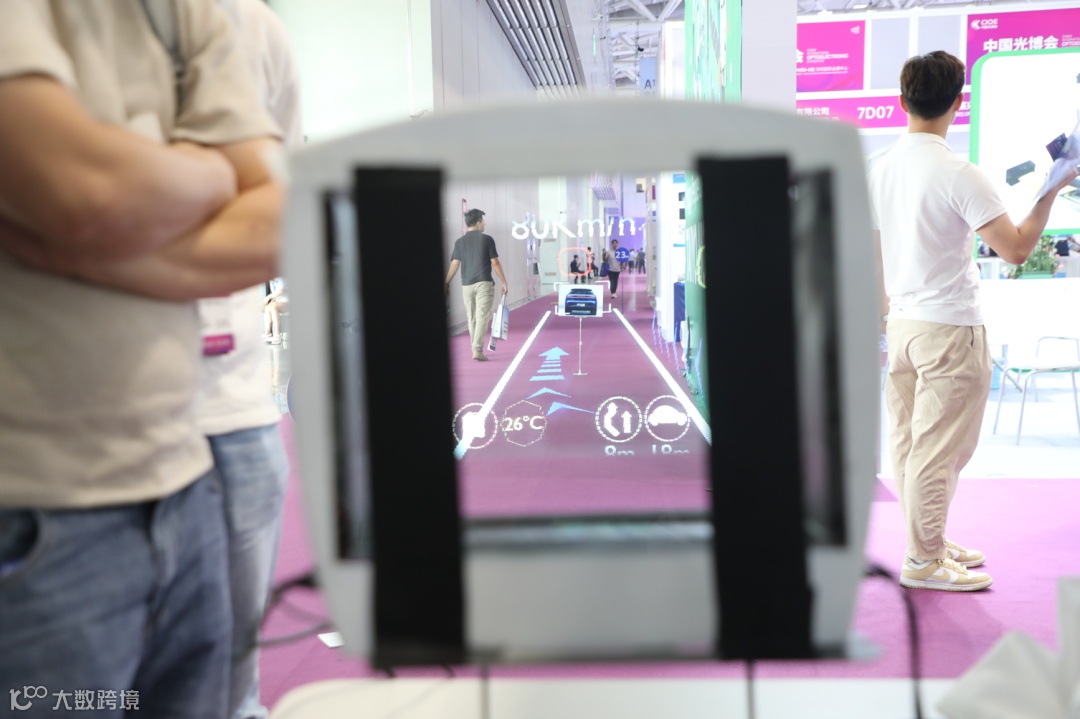

近几年，联创电子加码车载领域，现已实现车载摄像头、激光雷达光学组件、超声波/毫米波雷达、抬头显示HUD以及触控显示屏及总成等多板块业务。其中，关于HUD部分，小编发现，最早在今年4月发布的2022年财报中对此提及，并保持着较高的研发投入。此次光博会，联创电子正式带来了HUD整机样机。

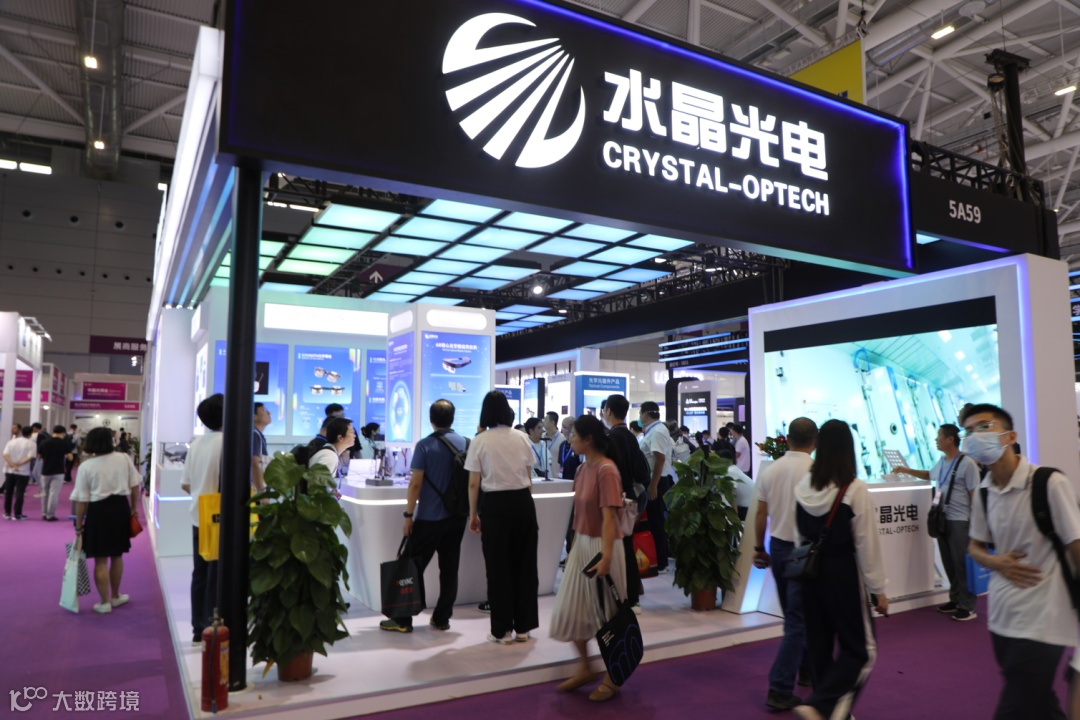

2、水晶光电

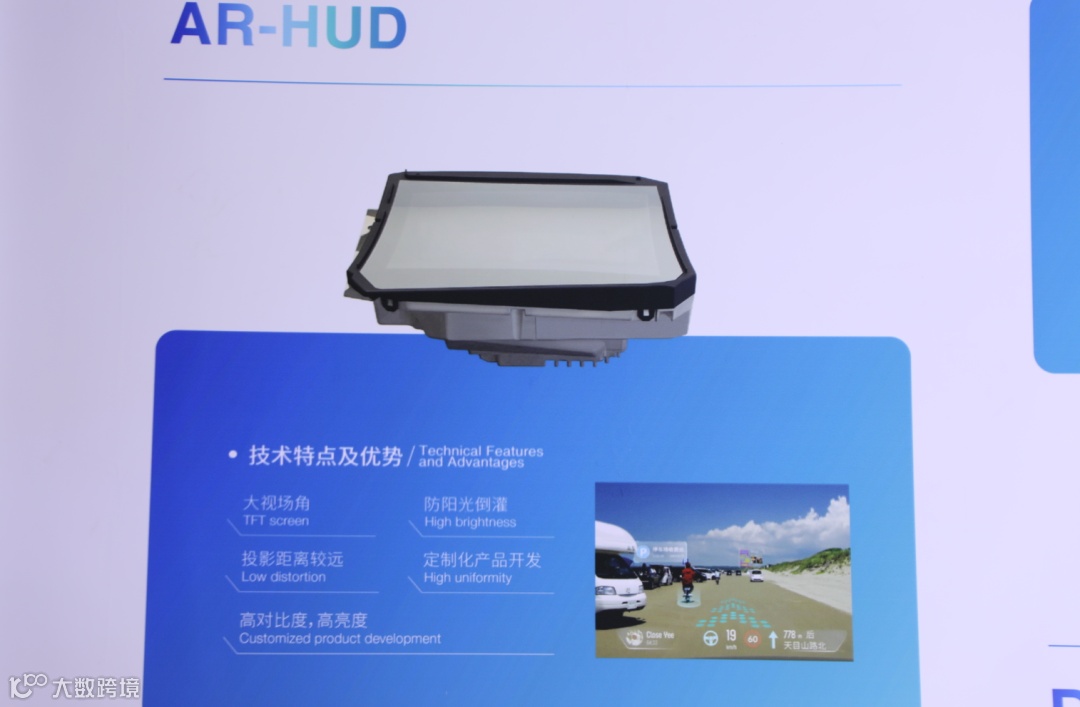

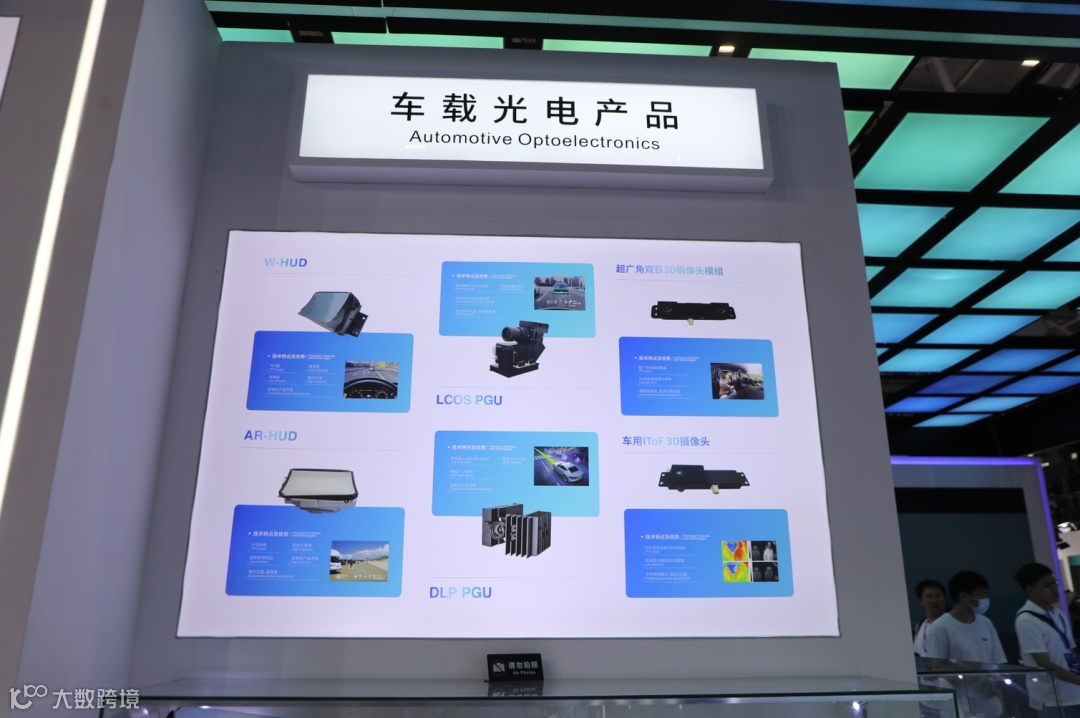

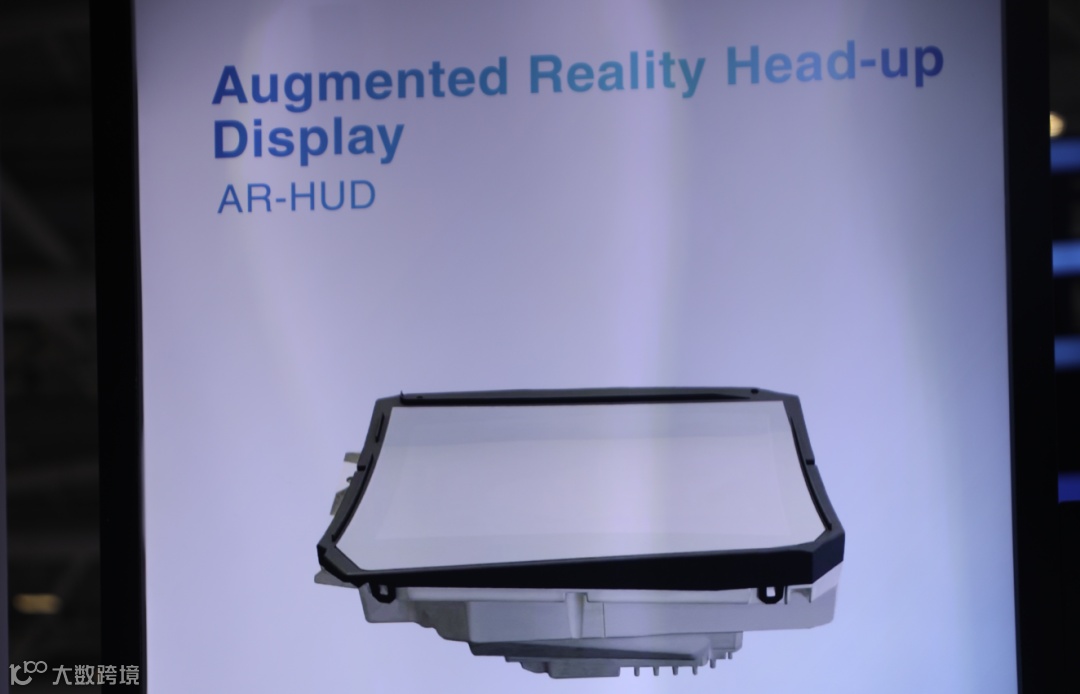

水晶光电是目前业内少数实现量产AR-HUD的领先企业，此次水晶光电在车载光学部分重点展出了AR-HUD/W-HUD、LCOS/DLP光机、智能像素大灯以及超广角双目3D摄像头、DMS摄像头、车用IToF 3D摄像头、CMS系统、激光雷达视窗等相关产品。

增强现实车载抬头显示器(AR-HUD)将仪表、导航、ADAS、座舱娱乐等与驾驶员息息相关的信息通过光学投影方式投射至驾驶员视线前方,给驾驶者带来全新的驾驶体验,提升驾驶舒适性及安全性。

目前，水晶光电在HUD领域已经组建了自己丰富的产品产品线，已具备几乎目前市面上各种创新解决方案：在AR-HUD上，从核心投影方式来看，已研发DLP、 LCOS、 TFT方案，其中TFT方案由3.1、4.1、5.1寸的不同规格。这些投影方式组合了当下行业热门的双焦面、斜投影AR-HUD，并在光波导方案上也已预研。而W-HUD上，水晶光电也有1.8及3.1寸的TFT产品。

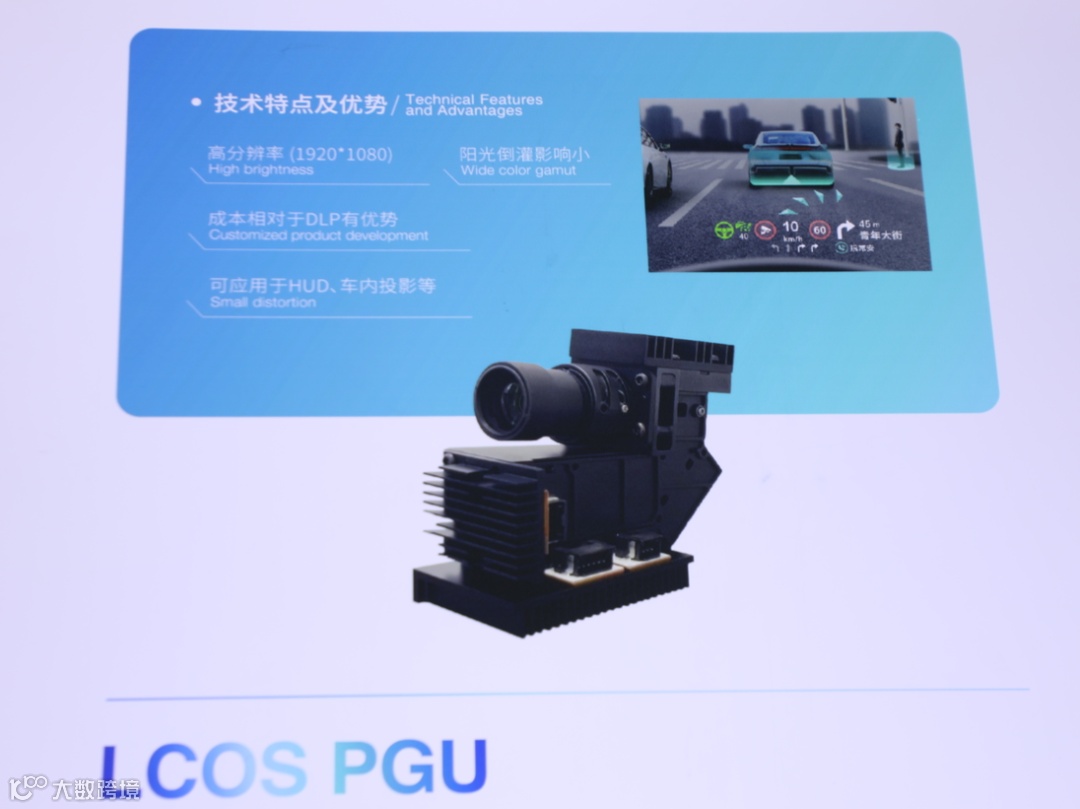

下图为水晶光电LCOS PGU

光机

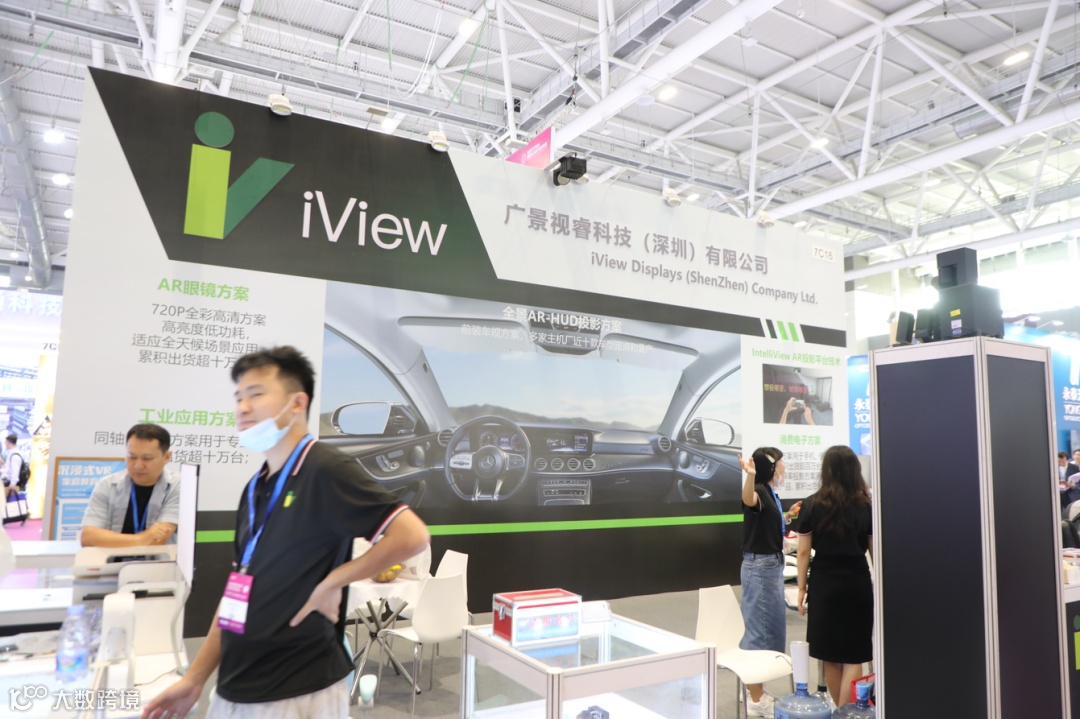

3、广景视睿

广景视睿科技（深圳）有限公司是全球领先的微型光学引擎模组提供商。其产品广泛应用于投影机、移动及可穿戴设备、车载HUD、广告、3D扫描及打印等多个领域。

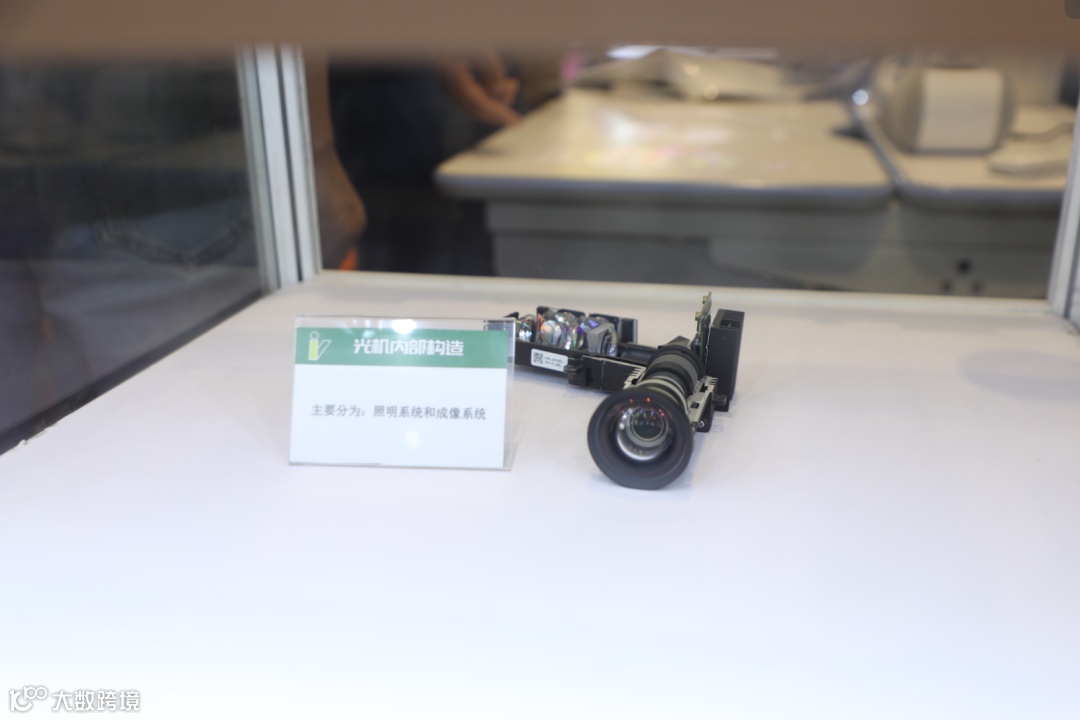

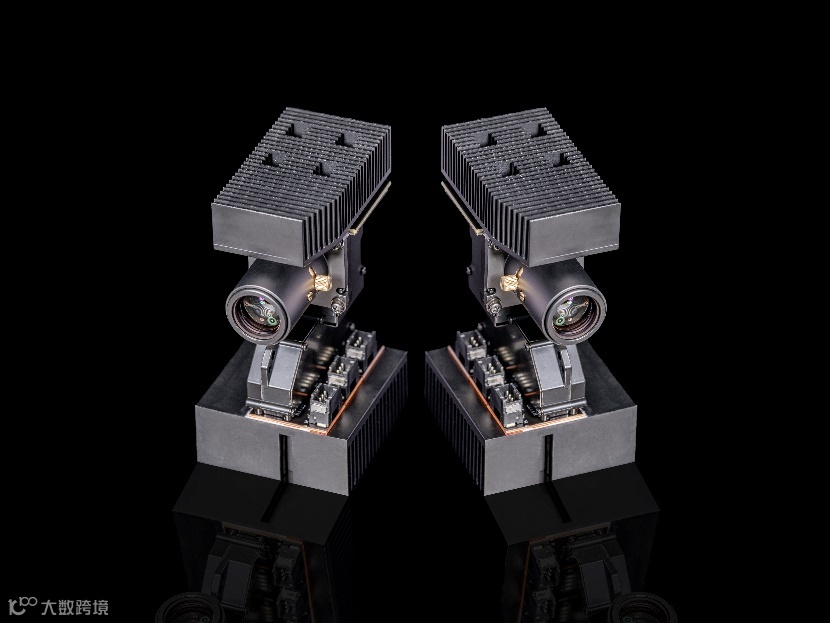

广景视睿 光机内部构造：主要是照明系统与成像系统

4、南阳利达光电

南阳利达光电有限公司是中光学集团旗下全资子公司，公司是国内著名、国际知名的精密光学元组件制造企业。公司长期将光学薄膜技术作为核心技术重点培育和发展，并以先进光学感知、成像、显示、照明为主线，国绕“新光源数字微显示、功能镀膜、车联网智能交互汽车光电、特种产品、微纳光学”五大业务，向行业供应高精度光学元器件、光学镜头、光学引擎以及投影仪、车载ARHUD、车载智慧大灯、微纳光学等系统用光学元件、功能薄膜、光学辅材和光学仪器等产品，具有完整的全产业链精密光学制造和镀膜规模化生产能力，产品主要销往日本、韩国、美国、德国、中国香港、中国台湾等国家和地区，是全球多个赛道头部企业的优秀供应商。

公司核心产品-HUD用PGU，图片来源：南阳光电公众号

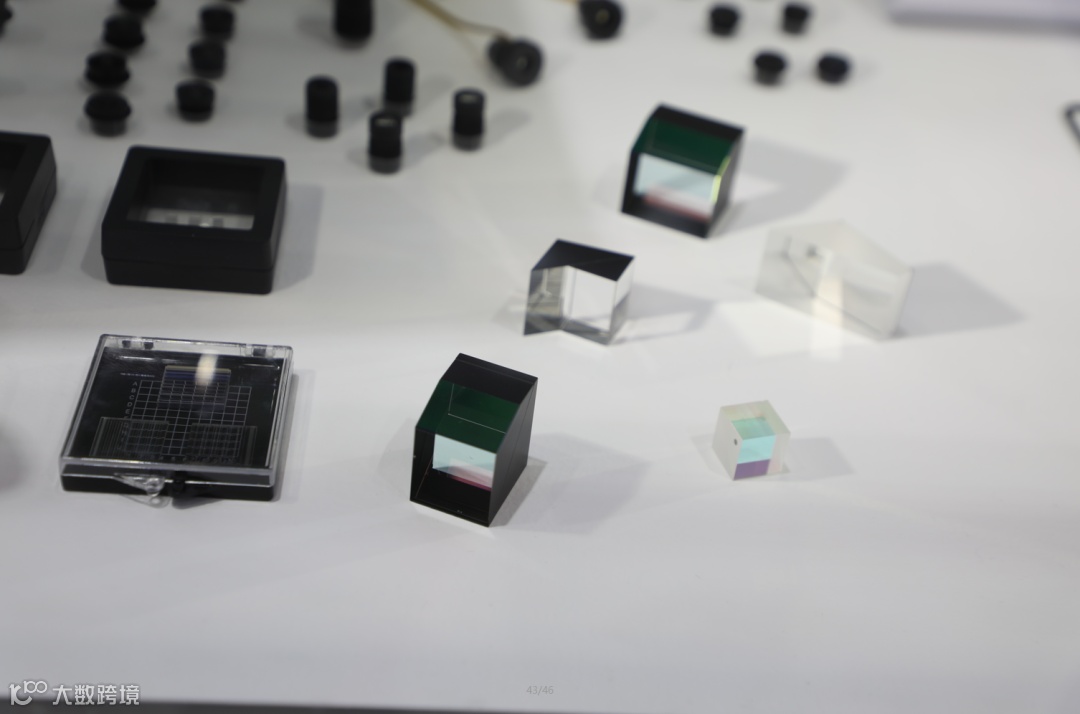

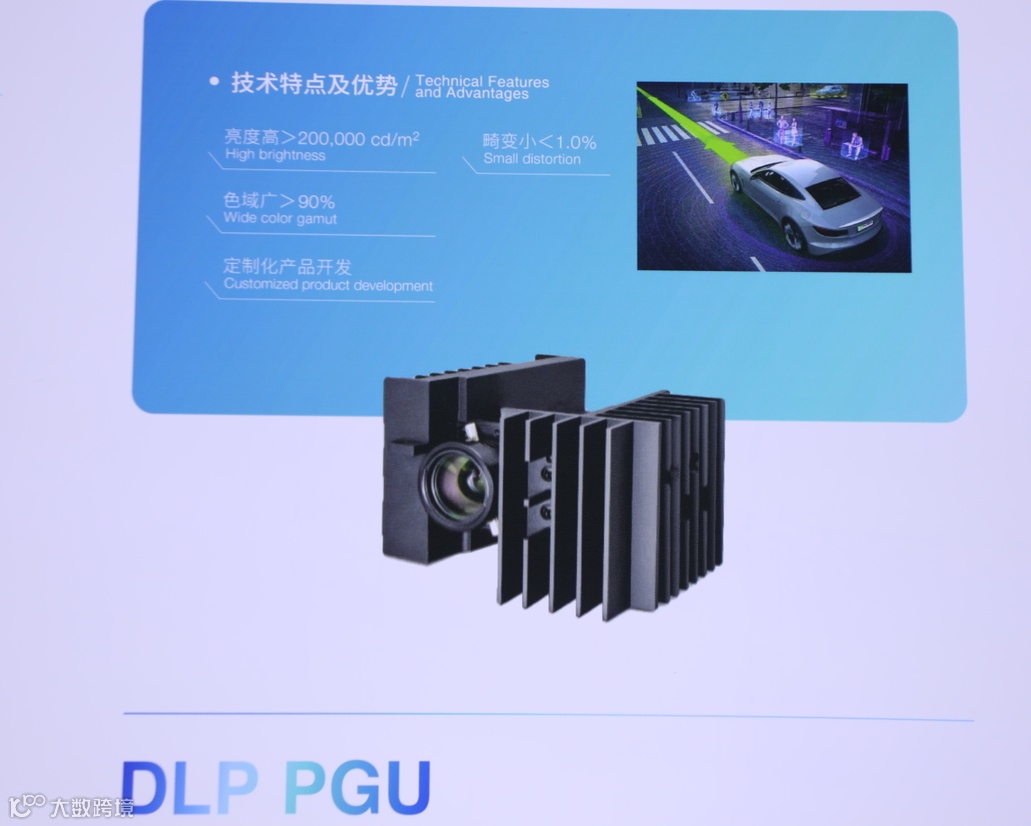

南阳利达光电是HUD用精密光学元组件如平面镜和棱镜的主要供应商之一。据了解，南阳利达光电也有自研PGU，主要是DLP方案，在LCOS等新型投影方案也有投入研发。

识别二维码，加入艾邦HUD交流群与行业专家交流

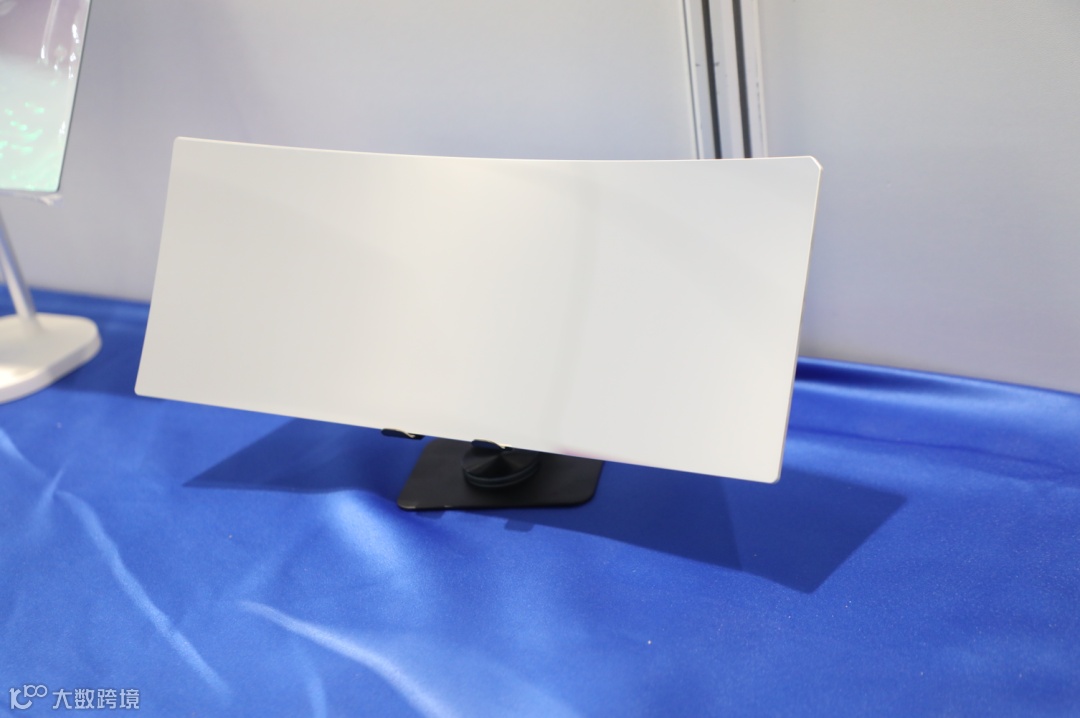

自由曲面

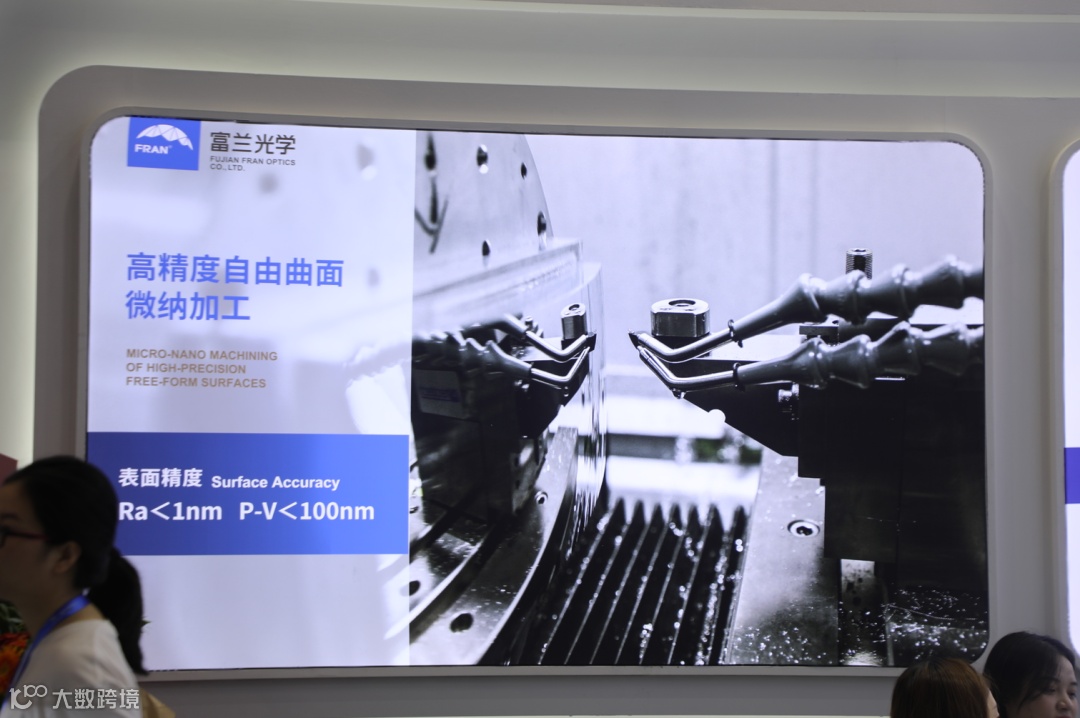

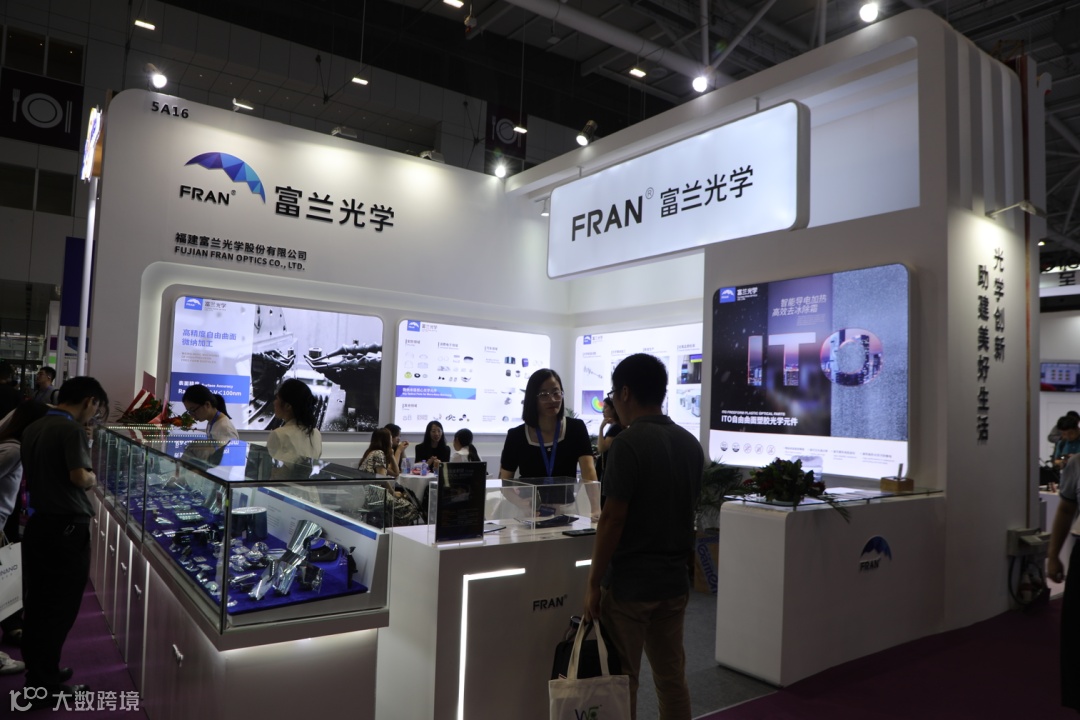

5、富兰光学（注塑）

富兰光学是一家专注于光学曲面微纳米级表面处理技术的整体解决方案的领先供应商，旨在实现先进光学关键元器件的自主研发与产业化，被广泛应用于汽车、医疗、安防、消费电子、智能家居等领域。

富兰光学凭借技术优势和全套可靠的检测设备，开发了HUD自由曲面镜、激光雷达视窗等汽车光学部件。富兰光学可为国内外客户定制专属的光学解决方案，具有丰富的汽车产品量产经验。

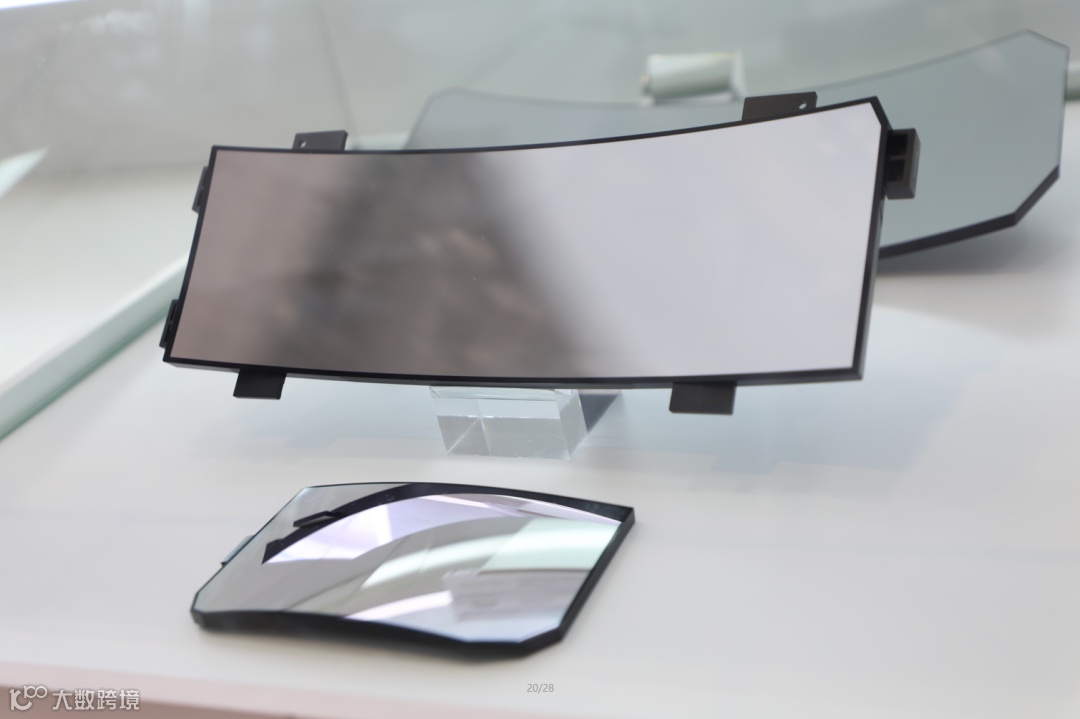

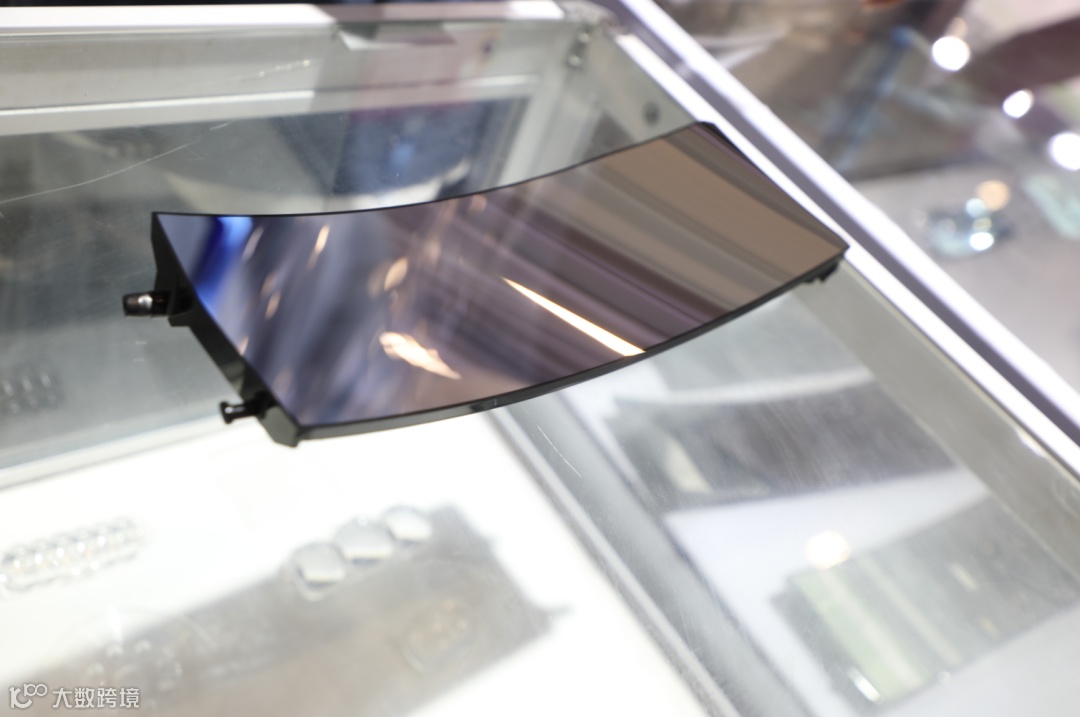

富兰光学研发的HUD自由曲面镜，采用业界先进的自由曲面微纳加工技术和先进的镀膜技术，可矫正因挡风玻璃引起的图像畸变。精度更高、尺寸更大的AR-HUD自由曲面镜，不仅拥有更大的视角，还能在保证成像质量和亮度的同时，实现大瞳孔范围内的清晰成像，使真实环境与虚拟环境融合。富兰光学目前主要是注塑类自由曲面。

‍

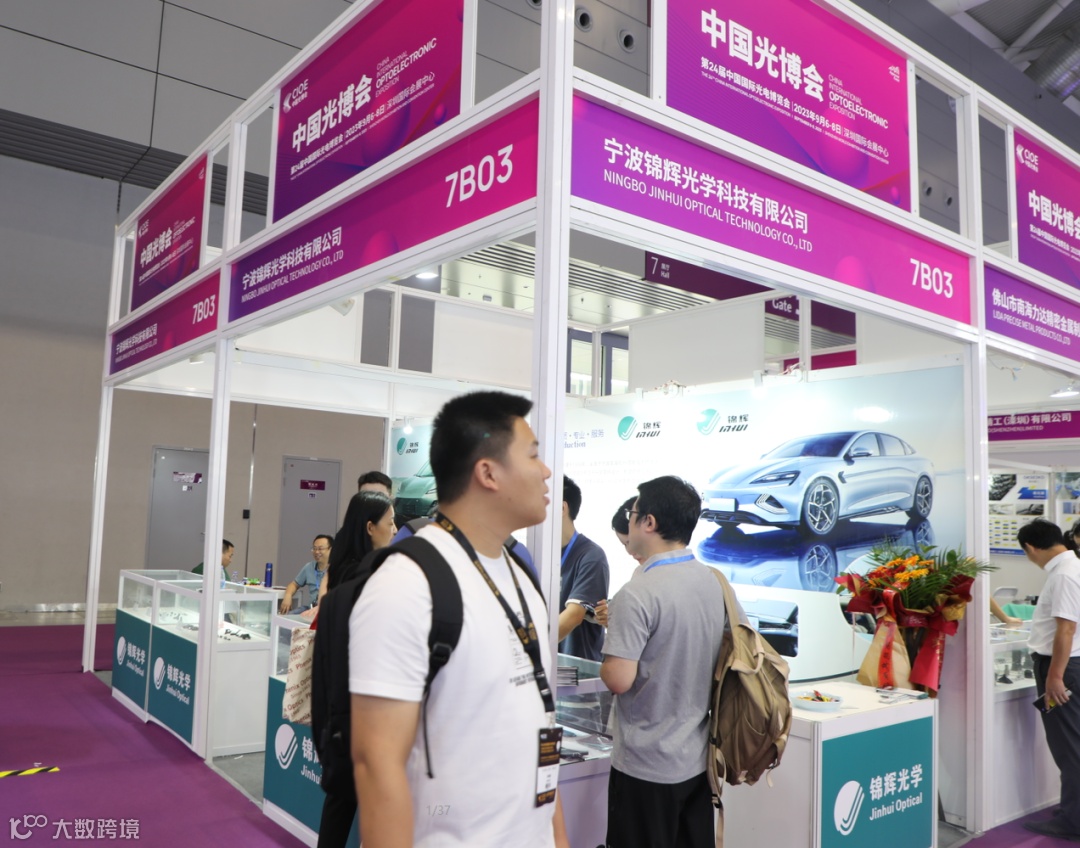

6、宁波锦辉光学（注塑）

宁波锦辉光学科技有限公司创建于1998年，坐落于宁波兹溪杭州湾跨海大桥南端工厂占地面积约20000平方，锦辉公司是国内专注于光学零件设计、制造的供应商之一，如:仪表指针、导光板、车灯透镜、钥匙壳体、摄像头镜头、HUD光学件,为全球汽车零部件一级供应商提供服务。

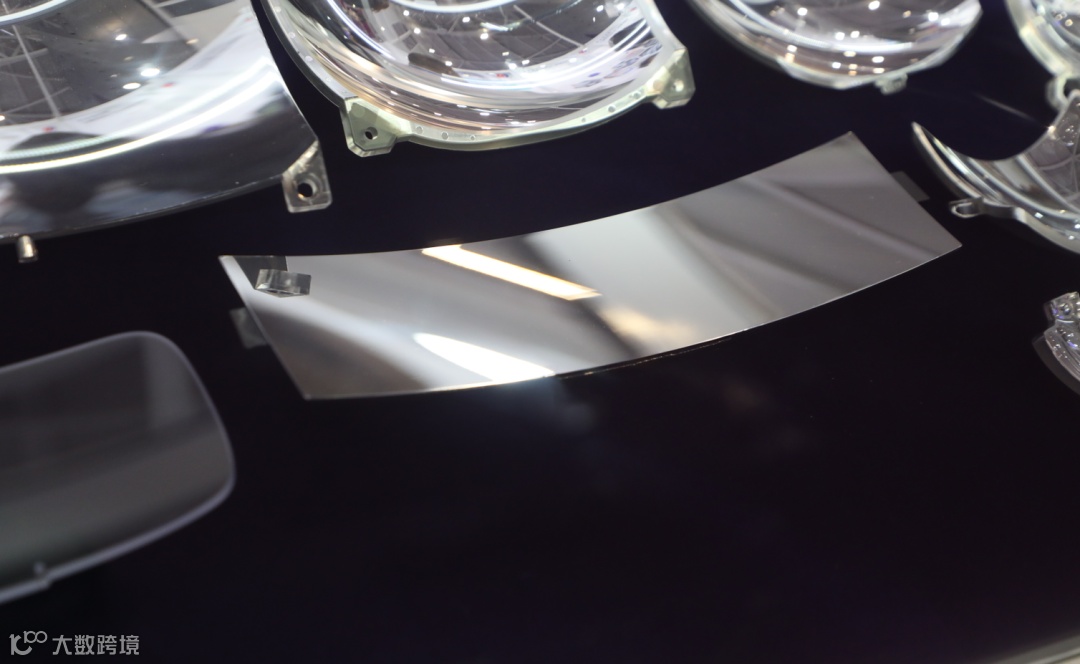

目前宁波锦辉光学科技有限公司的注塑类自由曲面镜已批量出货。

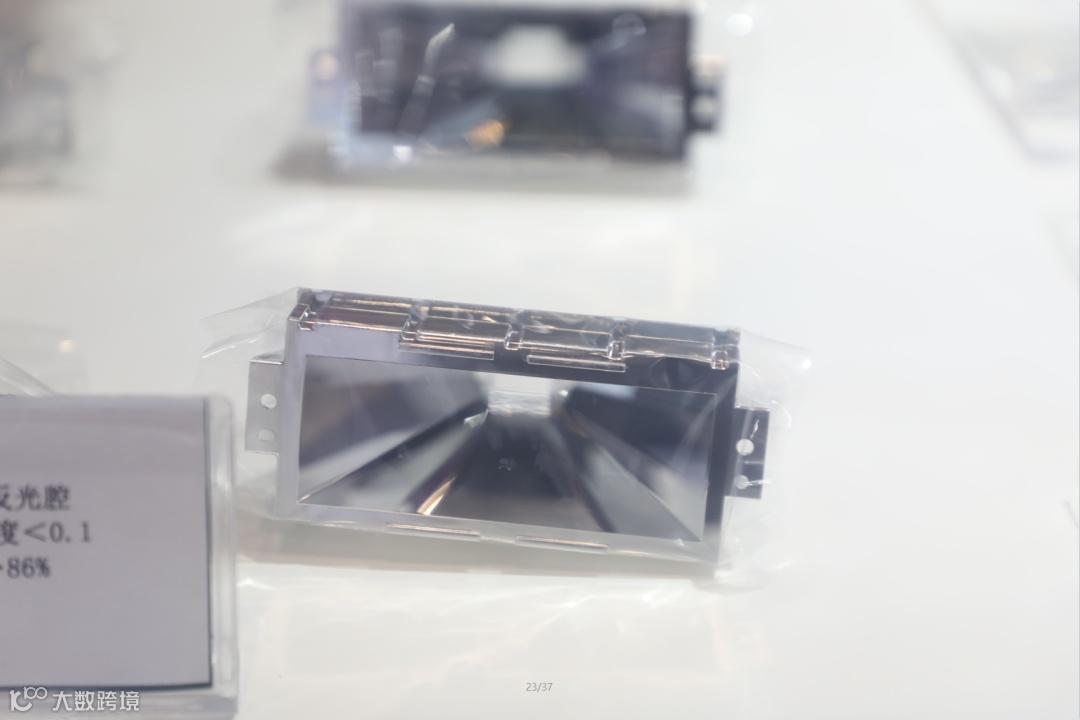

HUD PGU反光腔光学面轮廓度<0.1反射镜>86%

HUD AR自由曲面镜片对角直径Φ330mm；PV≤80um，Ra<8nm,反射率Rave>86% (420-680nm)

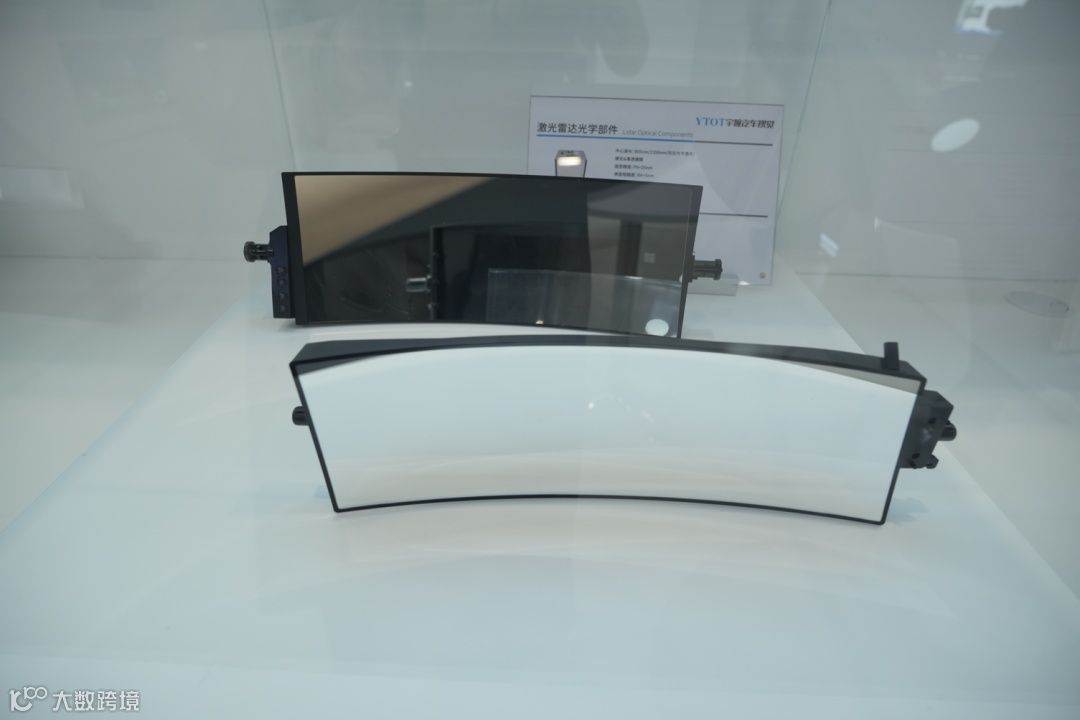

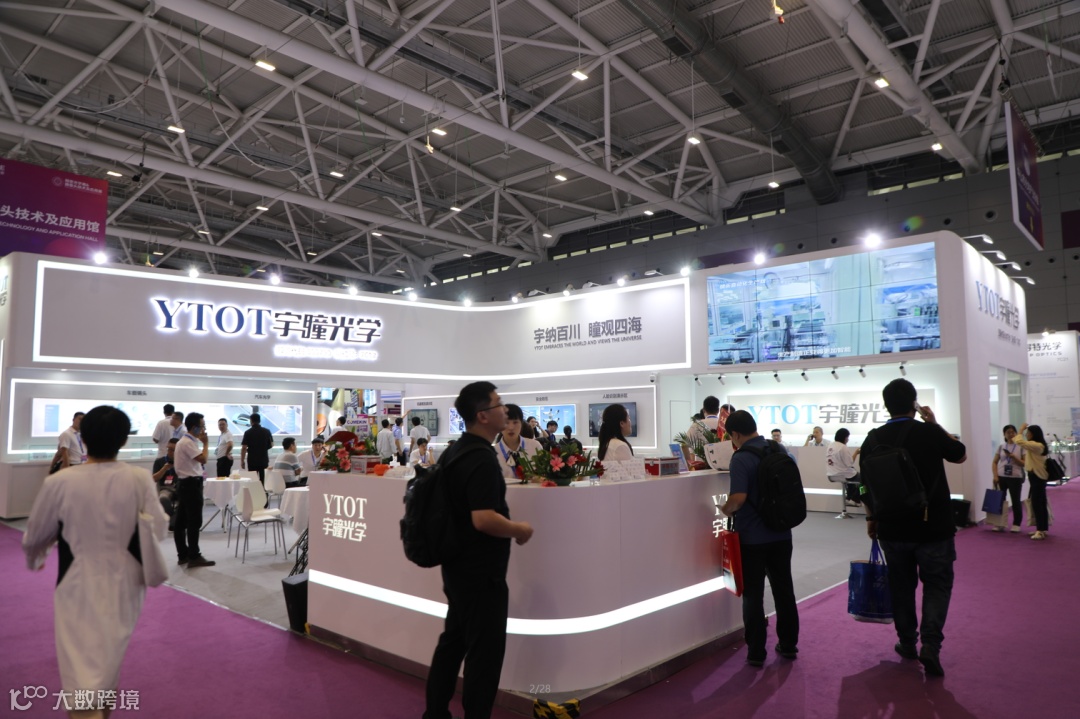

7、宇瞳光学（注塑+玻璃）

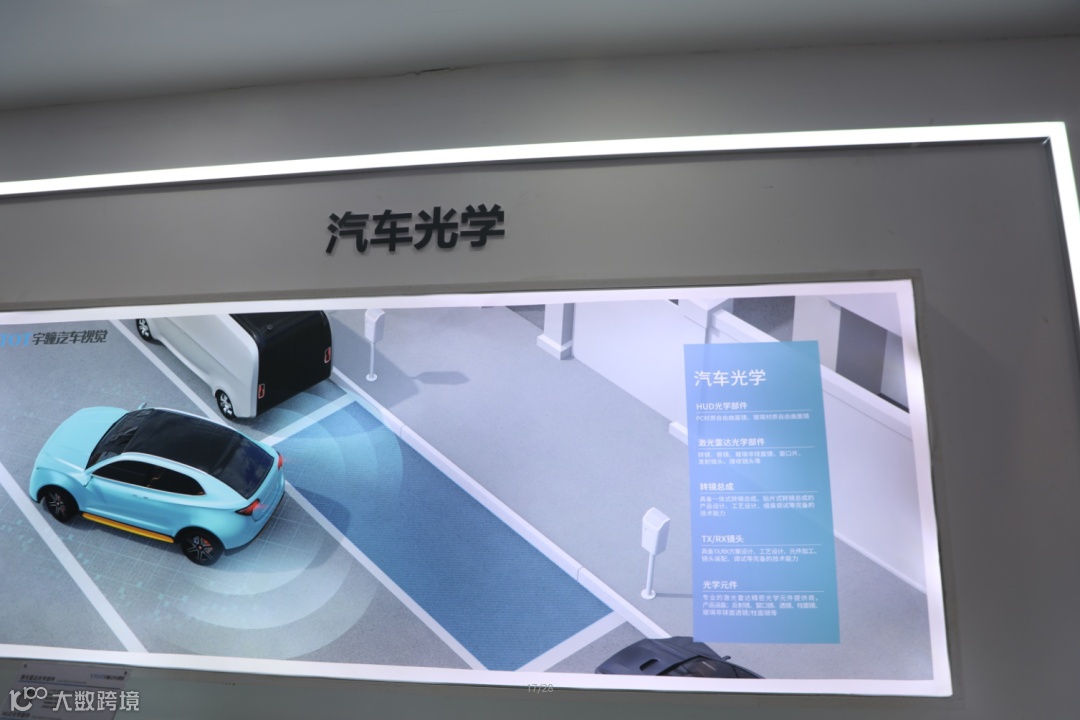

宇瞳光学是专业光学解决方案提供商，专注于光学产品的研发、生产、营销和售后服务，为全球客户提供光学产品和光学技术支持，主要业务分为安全防范、汽车光学、车载镜头、新光学和教育五大板块。宇瞳光学在之前的机构调研中指出公司对比亚迪供货主要是车载镜头、HUD 自由曲面镜，目前合作有序推进中， 进展顺利。本次光博会宇瞳光学以及宇瞳玖洲展出了包含激光雷达、车载镜头以及HUD等多方面的车载产品。

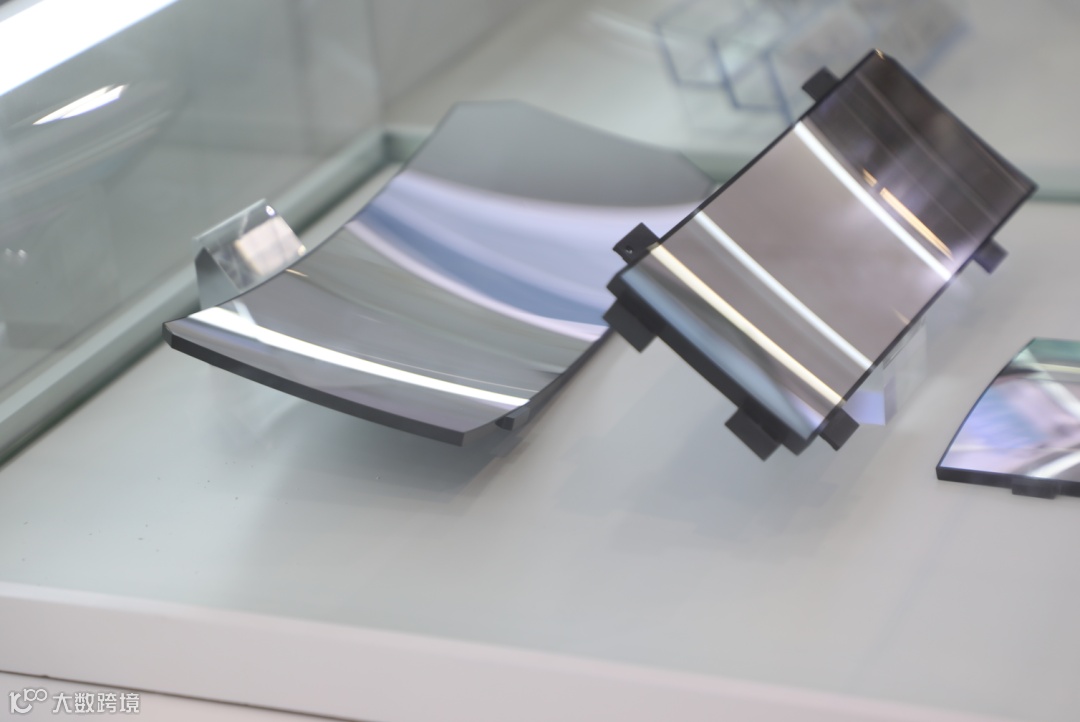

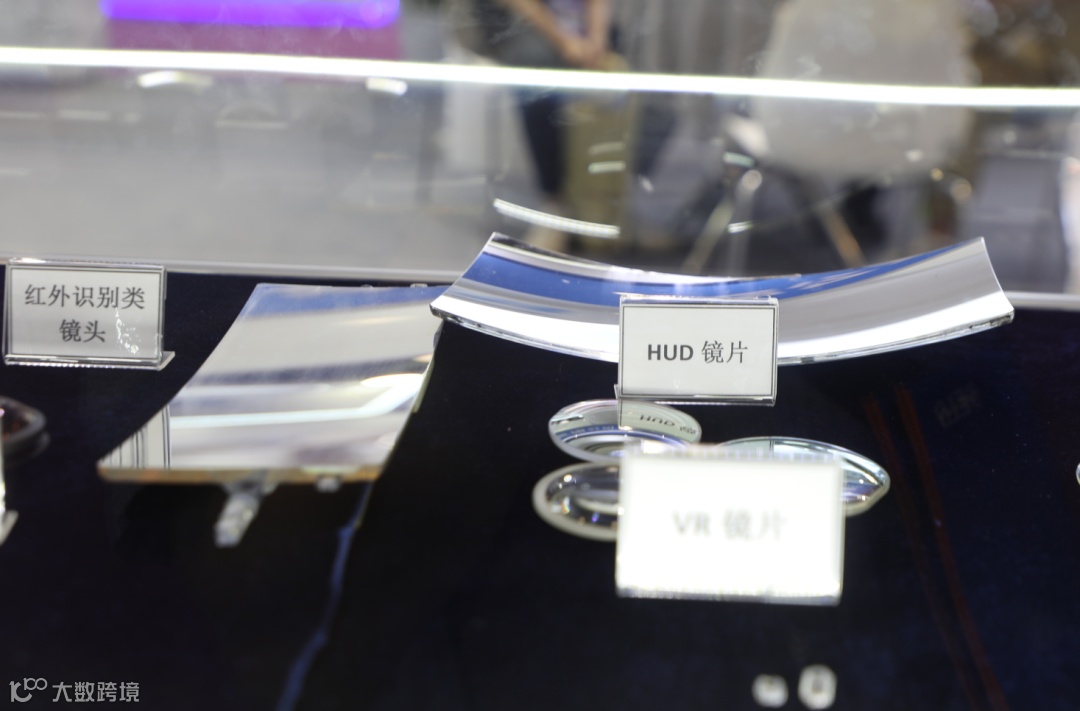

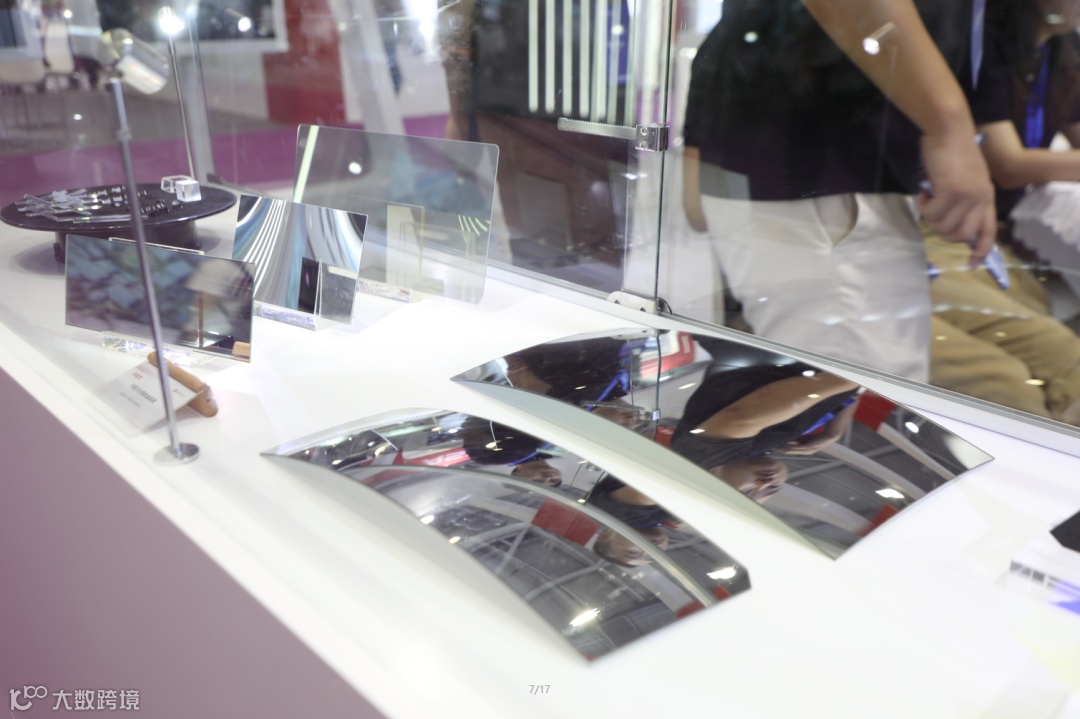

在HUD光学部件方面，宇瞳可以提供PC材质自由曲面镜以及玻璃材质的自由曲面镜。

最大加工口径:600mm

面型精度：PV<20nm

表面粗糙度：RA<5nm

自由曲面反射镜：420nm-680nm,Rave>90%

成像镜：增透面,R<0.5%;反射面,30%<R<60%

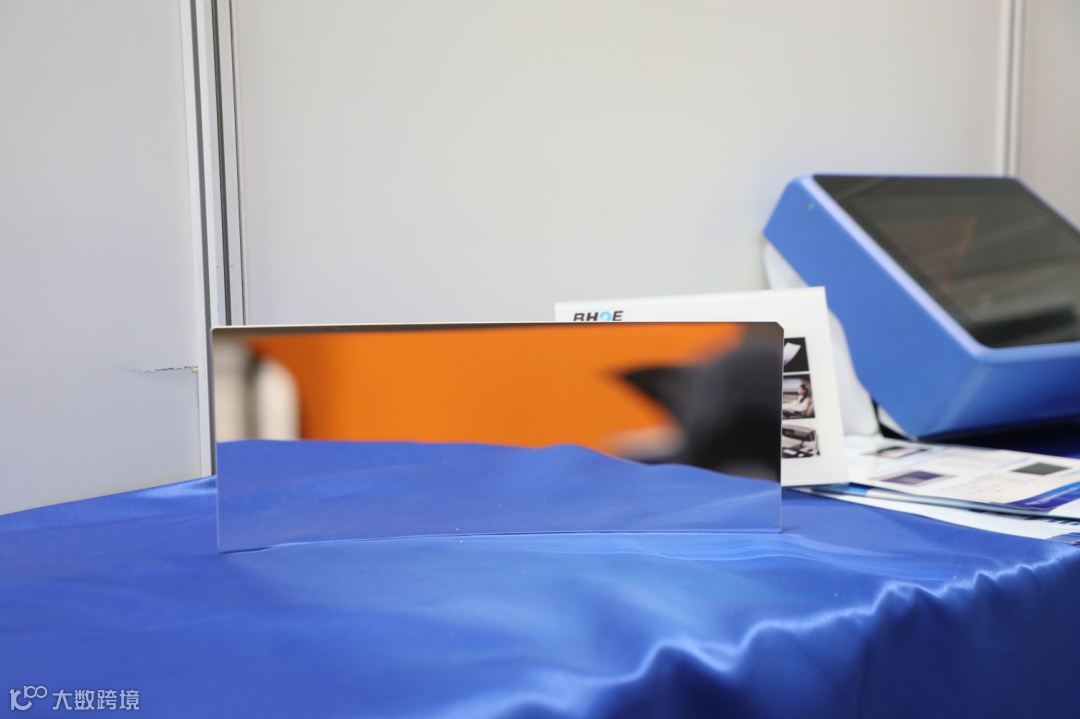

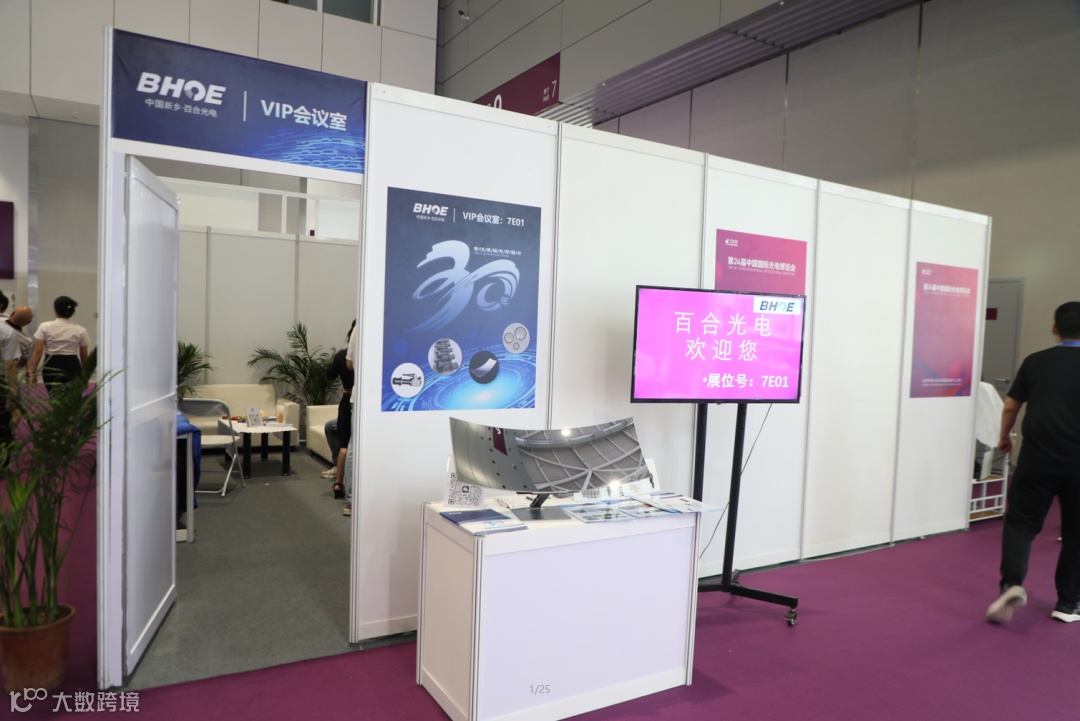

8、百合光电（玻璃）

新乡市百合光电有限公司是专门从事光学零件真空镀膜的加工企业，其在HUD的玻璃自由曲面产品已接近研发完成，或将在今年年底实现量产。

此外，百合光电还带来了具有深度信息的显示方案demo

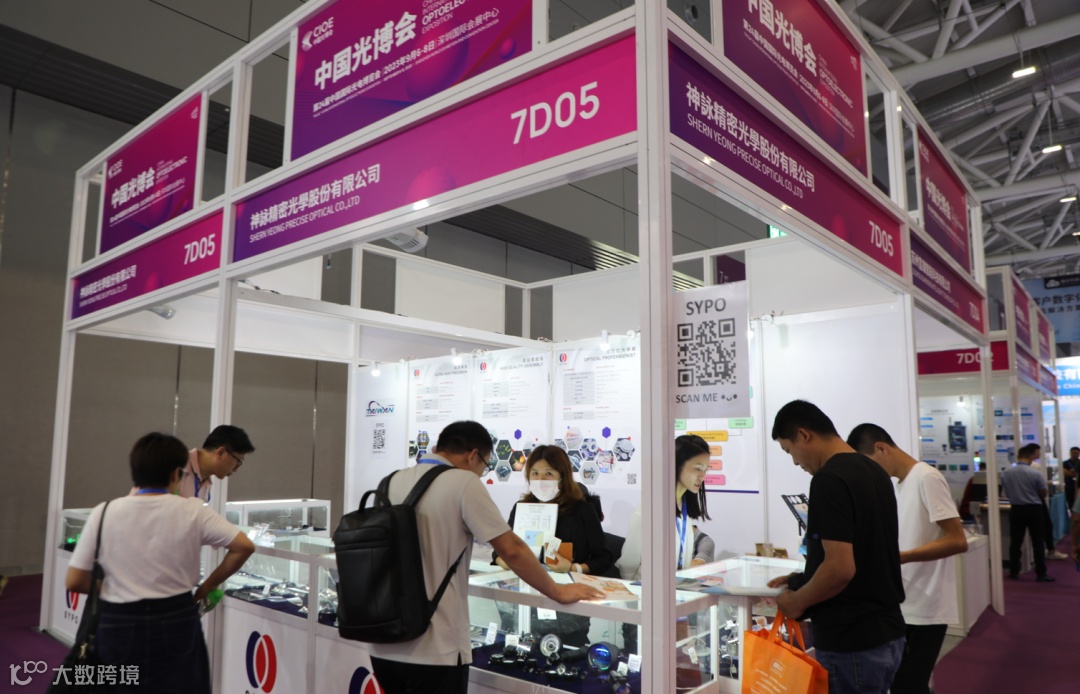

9、神詠精密光学（注塑）

神詠精密光学股份有限公司创立于1998年，是一家全方位的光学厂,秉持着超过25年丰富的射出成型经验跟持续追求进步的精神，致力于精密模具开发、玻璃研磨以及塑料光学零件制造，从光、机、电整合设计、模具设计及制造、射出成型、光学镀膜、成品组立以及质量检验,所有的程序均在厂内加工完成、一贯作业。

本次光博会上，神詠精密光学也有展出HUD应用的注塑自由曲面镜

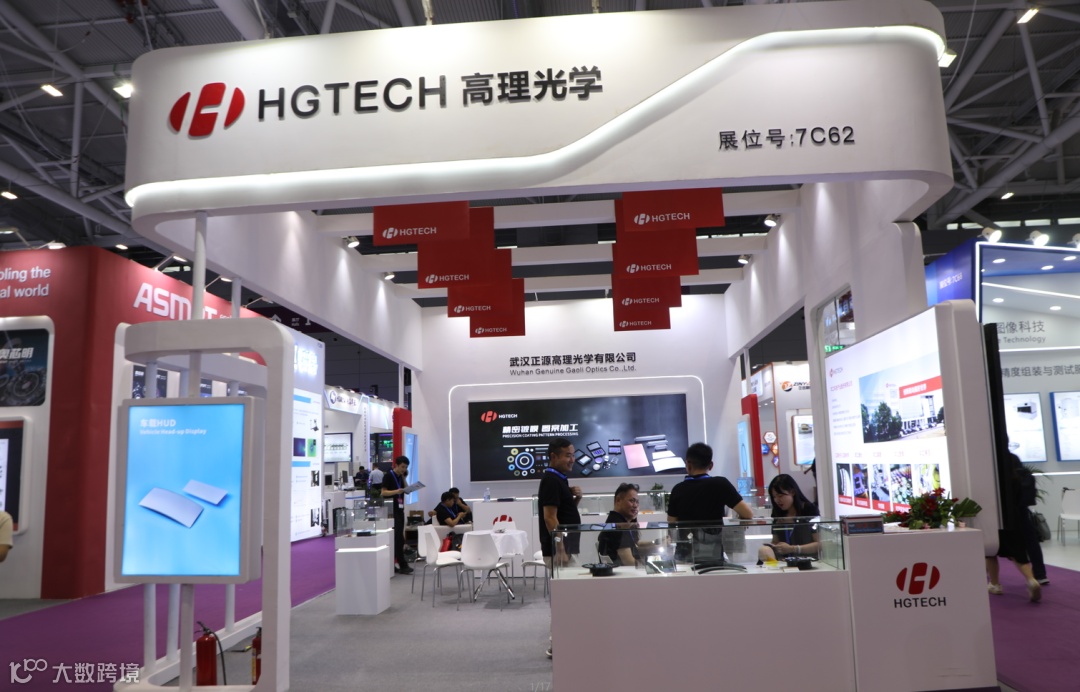

10、武汉正源高理光学（玻璃）

武汉正源高理光学有限公司于2009年4月成立，隶属于华工科技产业集团，专业从事平面镜光学品镀膜的设计、开发、生产和销售。公司拥有光学专业技术人才和自主知识产权，具备从清洗、光刻、镀膜、精密划切到成品检验的完整生产线，拥有德国莱宝、日本光驰、韩国韩一、日本爱发科等多台进口镀膜设备。产品涉及光学定位（UR-IR CUT Filter)、光学传感、光学投影（Chrome Blank）、光学存储（反射镜、分光镜、光栅）、光纤通讯（WDM/CWDM）等领域。

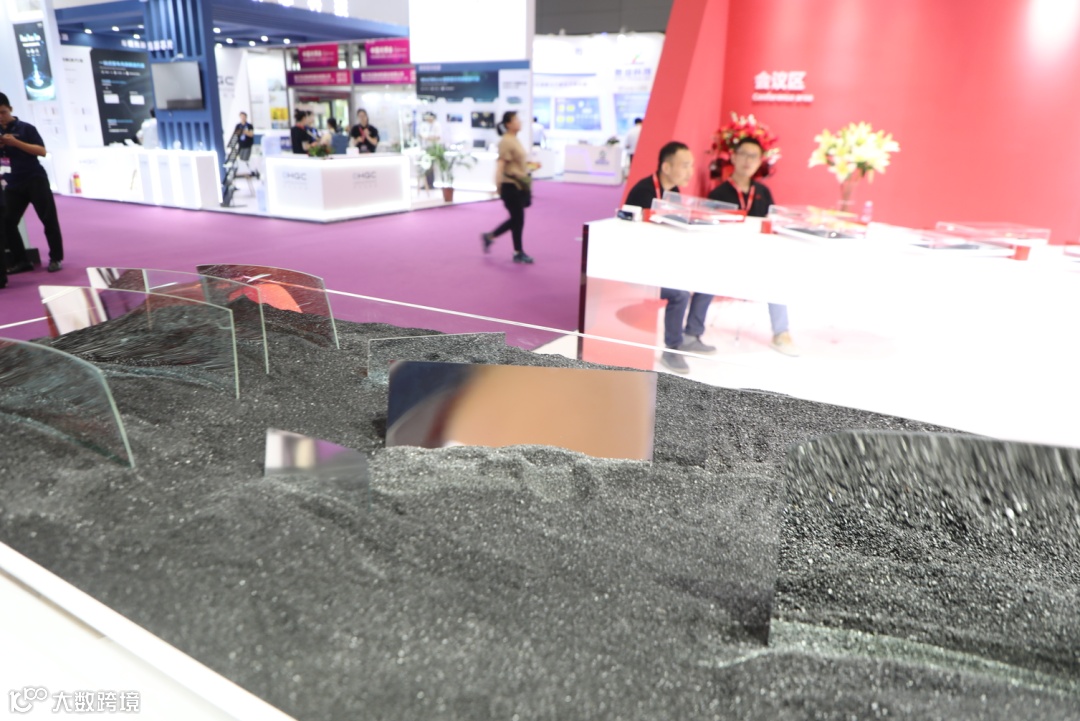

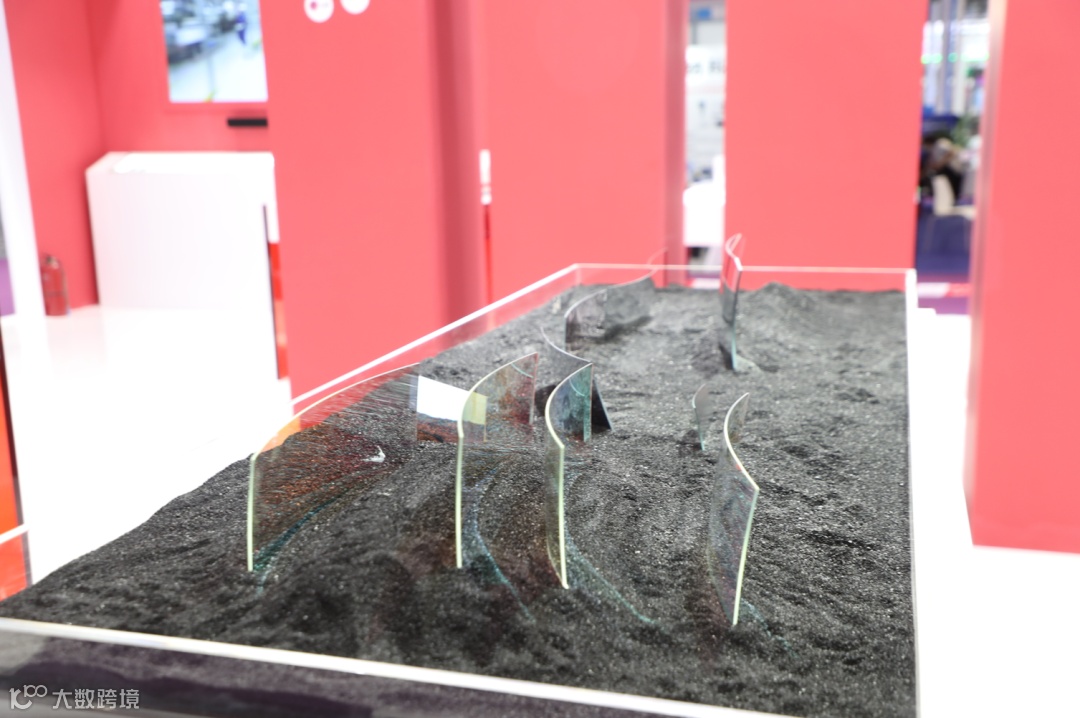

在HUD方面，高理光学主要生产应用于车载HUD光路系统的平面冷光镜和曲面镜，材质为光学玻璃。

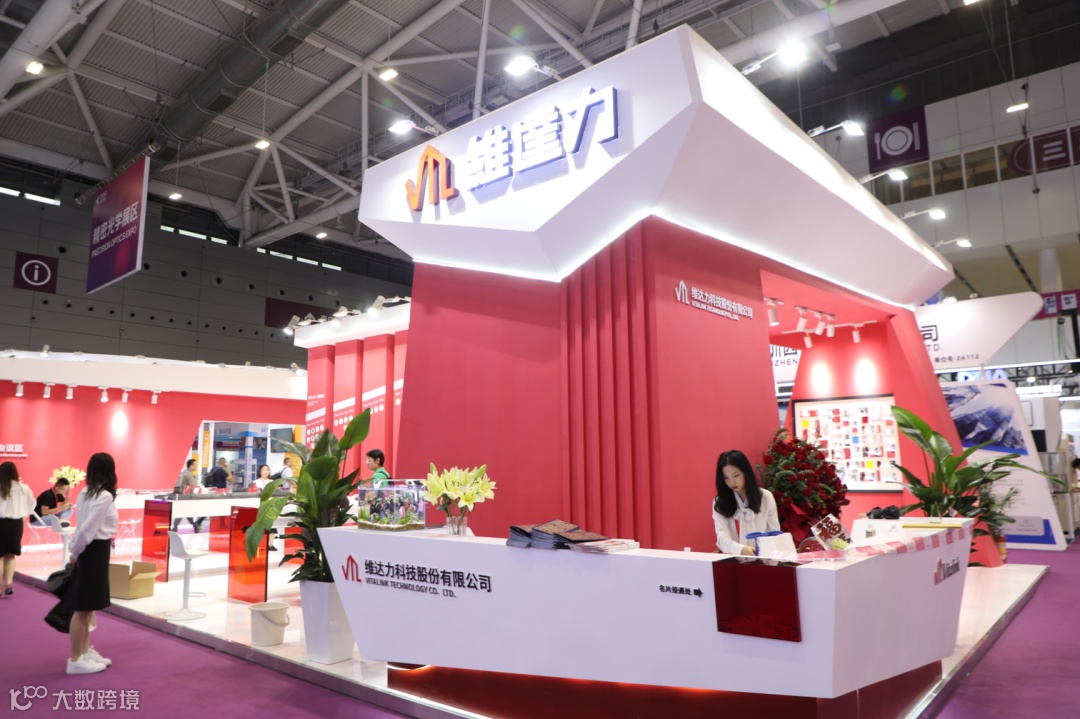

11、维达力（玻璃）

维达力科技股份有限公司主营物理气相沉积(PVD)表面处理及电子玻璃盖板业务，已在赤壁、深圳以及韩国龟尾与越南北江等地拥有多个现代化工厂和研发生产基地，与全球知名电子消费品牌客户建立了长期、稳定的战略合作关系

维达力主要是提供玻璃的显示盖板以及HUD自由曲面镜，其玻璃自由曲面镜年内有望进入量产阶段。

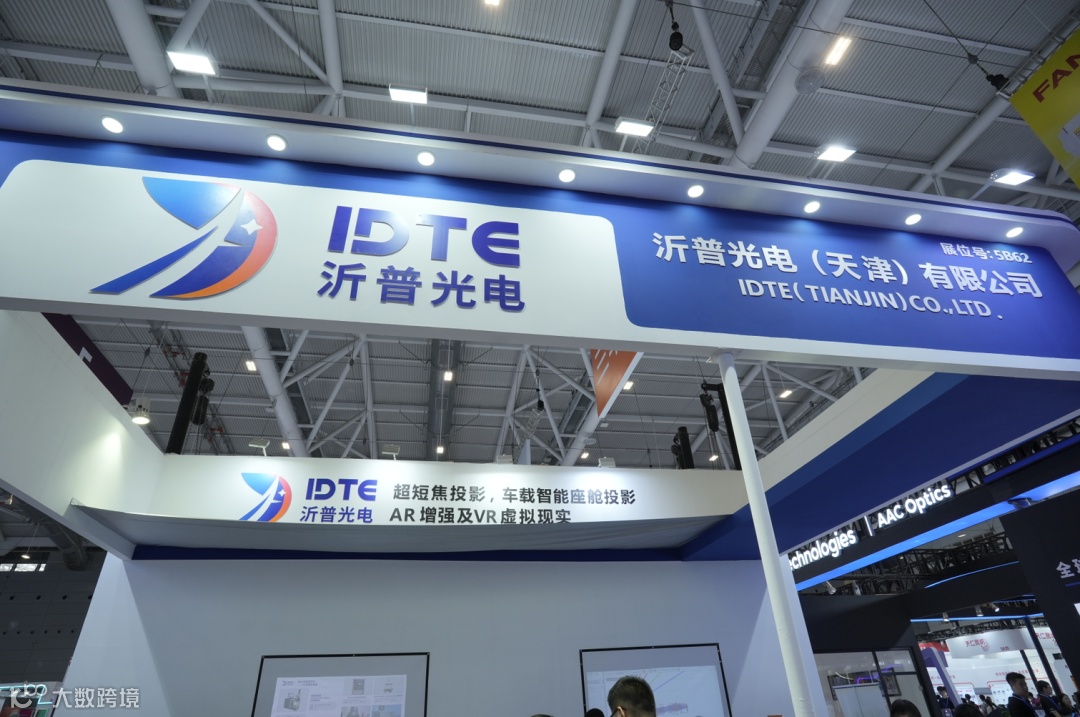

12、沂普光电（注塑）

沂普光电（天津）有限公司成立于2018年，公司占地面积7600㎡，在职员工200余人，是国家级高新技术企业，已在自由曲面光学系统设计、超精密光学元器件制造及检测、光学性能测量系统集成及开发等关键技术领域深耕近20年。在VR虚拟现实、AR增强现实、超短焦投影、激光扫描及避障、车载HUD及智能激光大灯等领域获得多项成果，取得相关技术专利50余项。

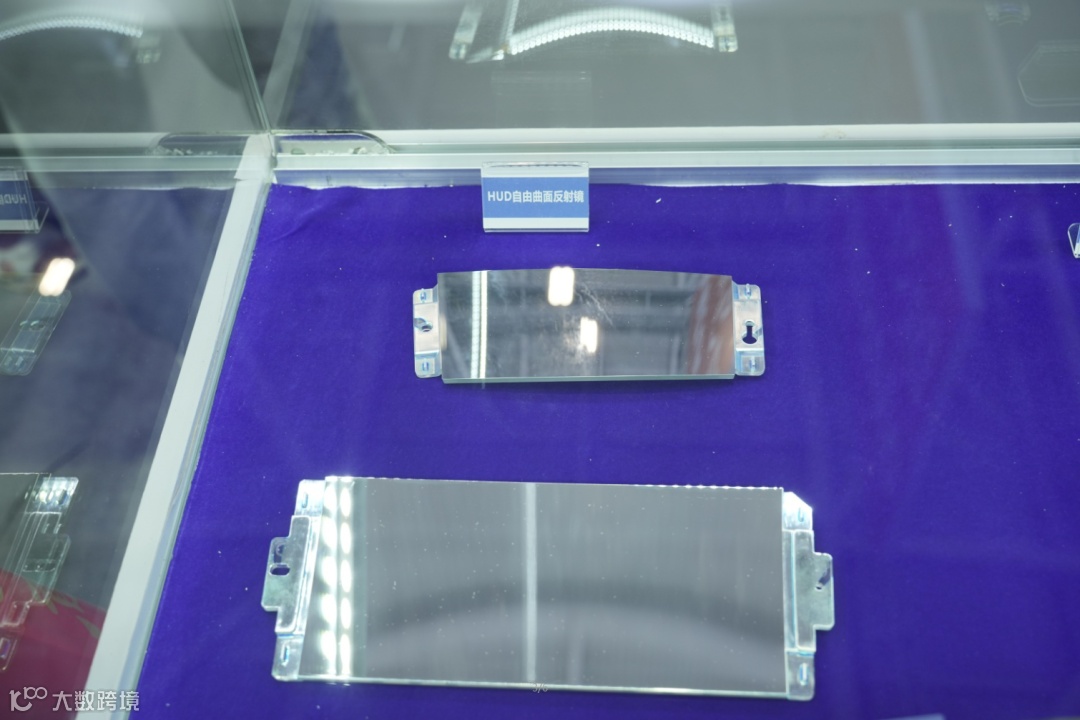

自由曲面指表面形状不能被连续加工的，具有传统加工成型的任意性特点的曲面，是工程中最复杂而又经常遇到的曲面，但其相比一般曲面具有非对称面形、灵活的空间布局、丰富的设计自由度等特性。沂普公司实现了模型空间与加工空间的相互转换，可实现自由曲面的超精密加工和精密注塑，成功开发出HUD自由曲面反射镜、超短焦投影离轴反射镜、复眼透镜、螺旋反射镜、AR自由曲面镜片、三反自由曲面等应用广泛的典型光学曲面。

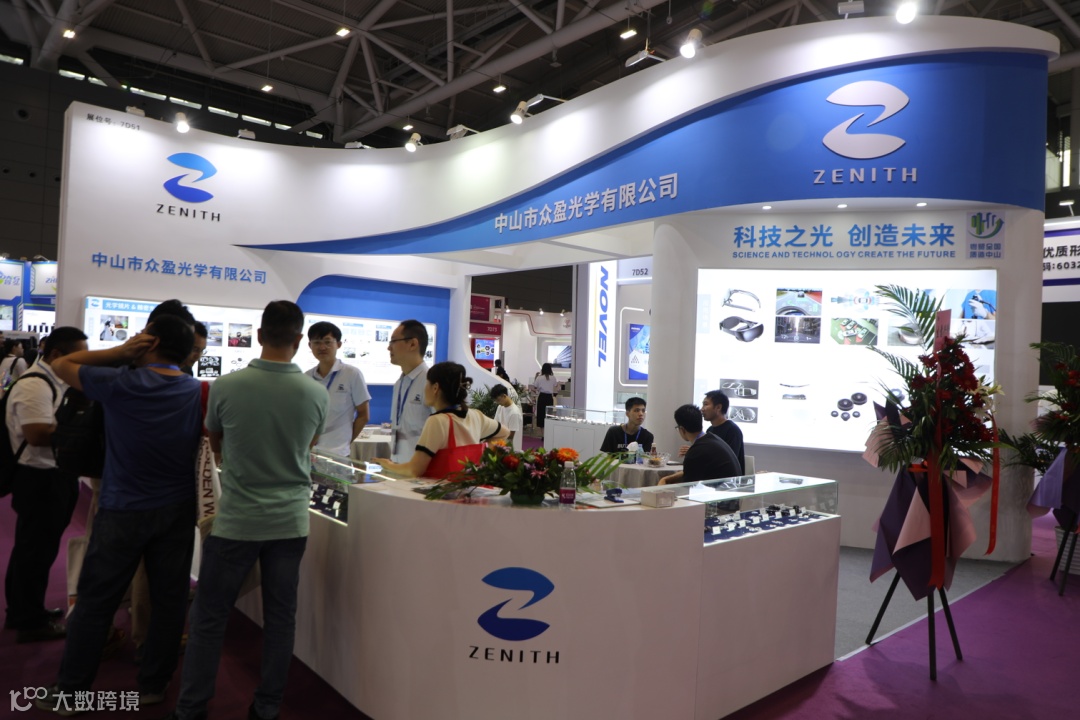

13、中山市众盈光学（注塑）

中山市众盈光学有限公司成立于2005年11月，公司早期从美国、日本、德国等引进了业内高级别的光学精密加工及检测设备，成为国内知名光学模具加工厂商。自2012年成立光学研发中心以来，配合客户开发各类镜片、镜头以及差异化产品，涉及领域包括微投、AR/VR、扫码设备、 指纹扫描、人脸识别、激光测距仪等。产品精度在国内同行业中处于领先地位。

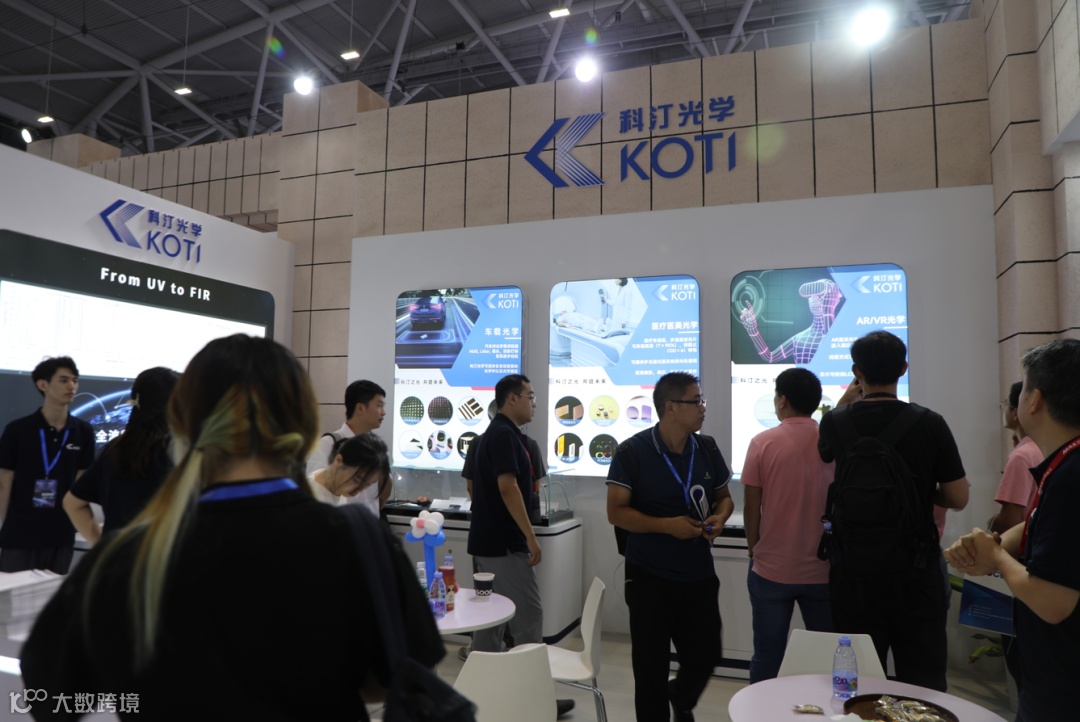

14、科汀光学（注塑）

杭州科汀光学技术有限公司是一家以提供专业优秀的光学镀膜配套服务为经营方向的国家级高新技术企业。创建于1996年初，由浙江大学光学薄膜研究中心联合浙江大学光电技术开发公司共同出资建立。

在车载光学领域，科汀光学可提供HUD、Lidar、镜头、投影灯等系统需要的光学件以及光学模组。其中有HUD冷光镜产品。

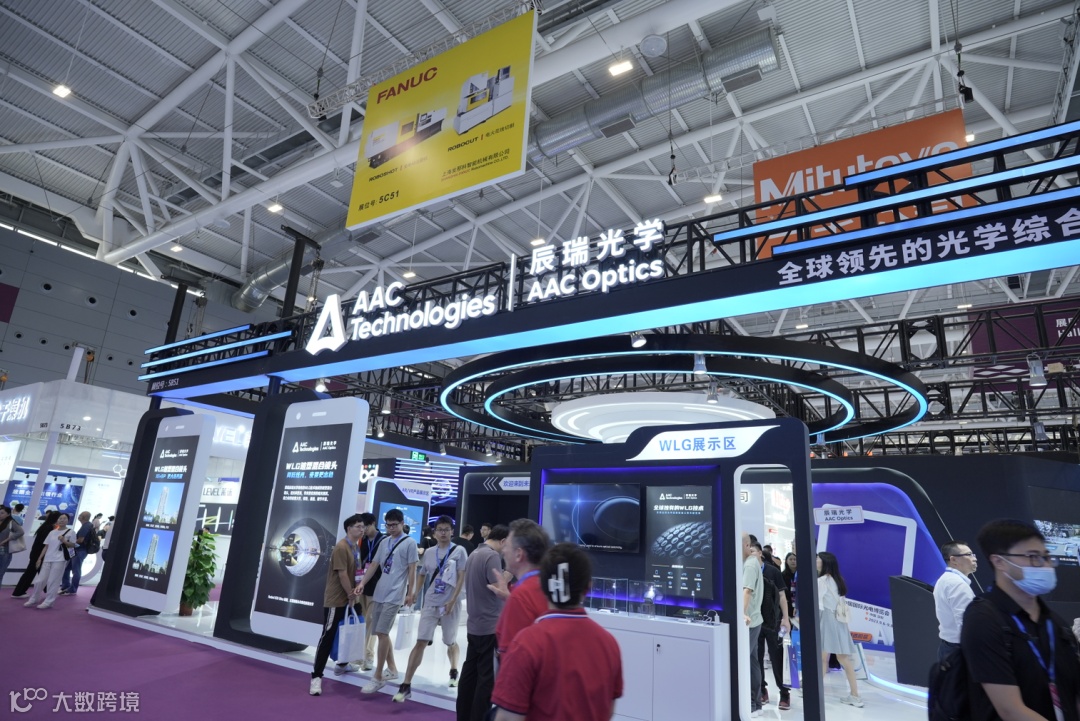

15、辰瑞光学  自由曲面手板件

辰瑞光学成立于2008年，是全球领先的光学产品及解决方案提供商，覆盖光学镜头、传动、模组等产品，手机光学镜头市场份额位居全球前三。

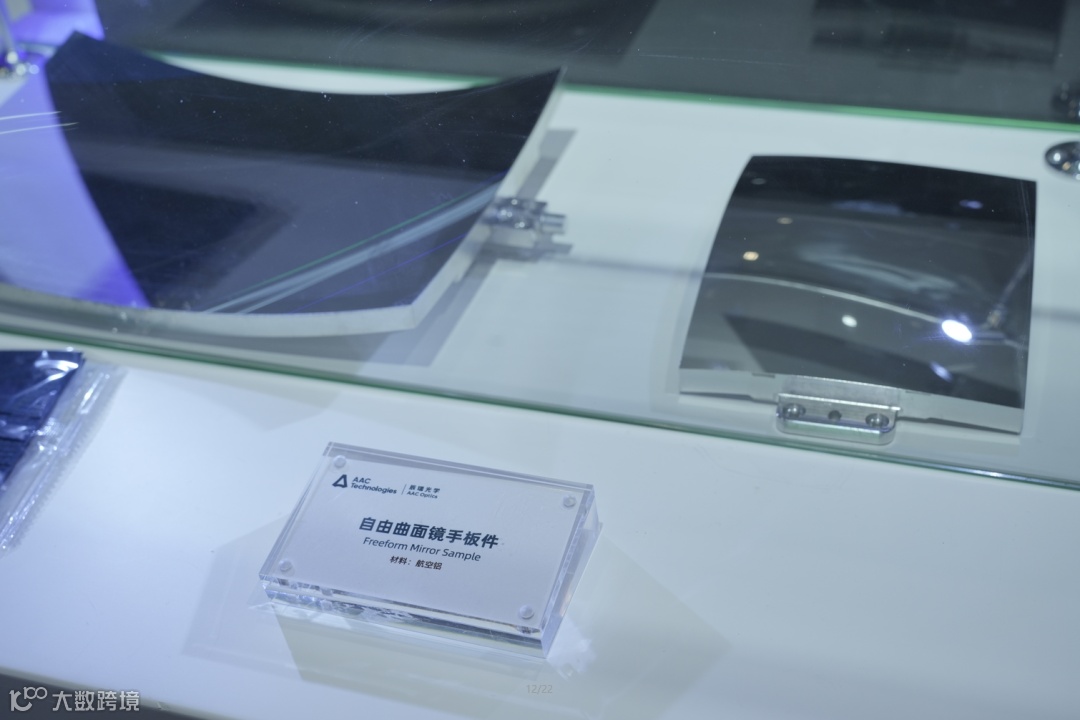

辰瑞光学此次有展出自由曲面镜的手板件。

识别二维码，加入艾邦HUD交流群与行业专家交流

光波导

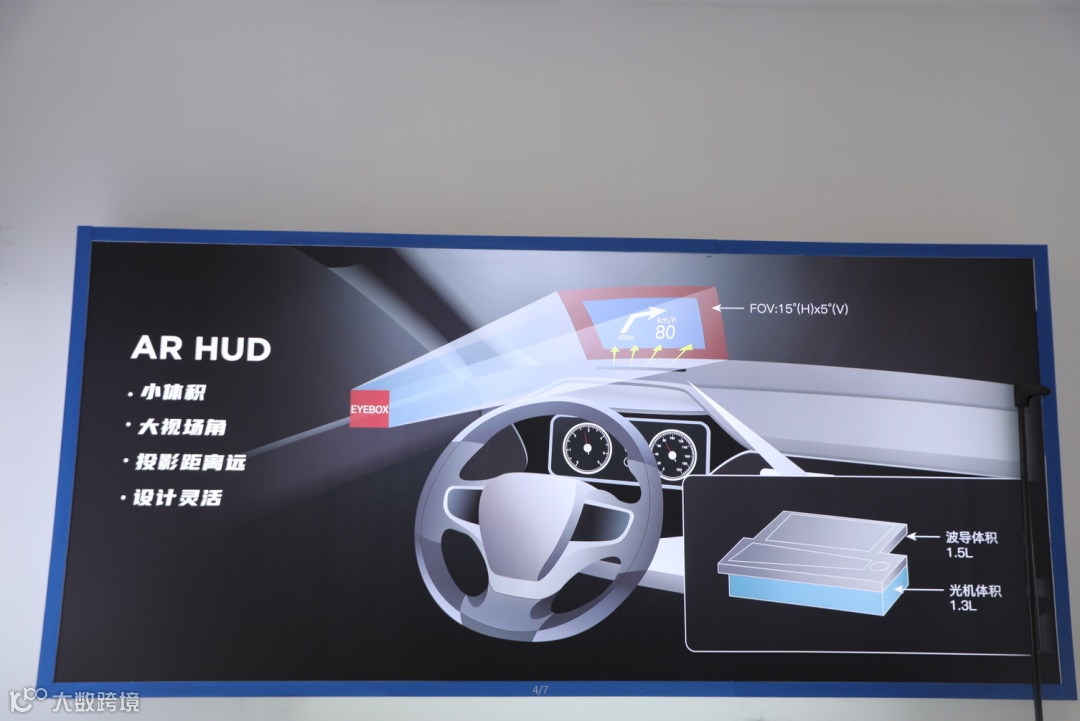

光波导是不同于现有量产W-HUD与AR-HUD三次反射方案的光学路径，是对现有方案的颠覆性变化，此前Digilens与大陆集团有共同研发一款demo。其巨大优势在于整机体积相较于现有方案显著减少。

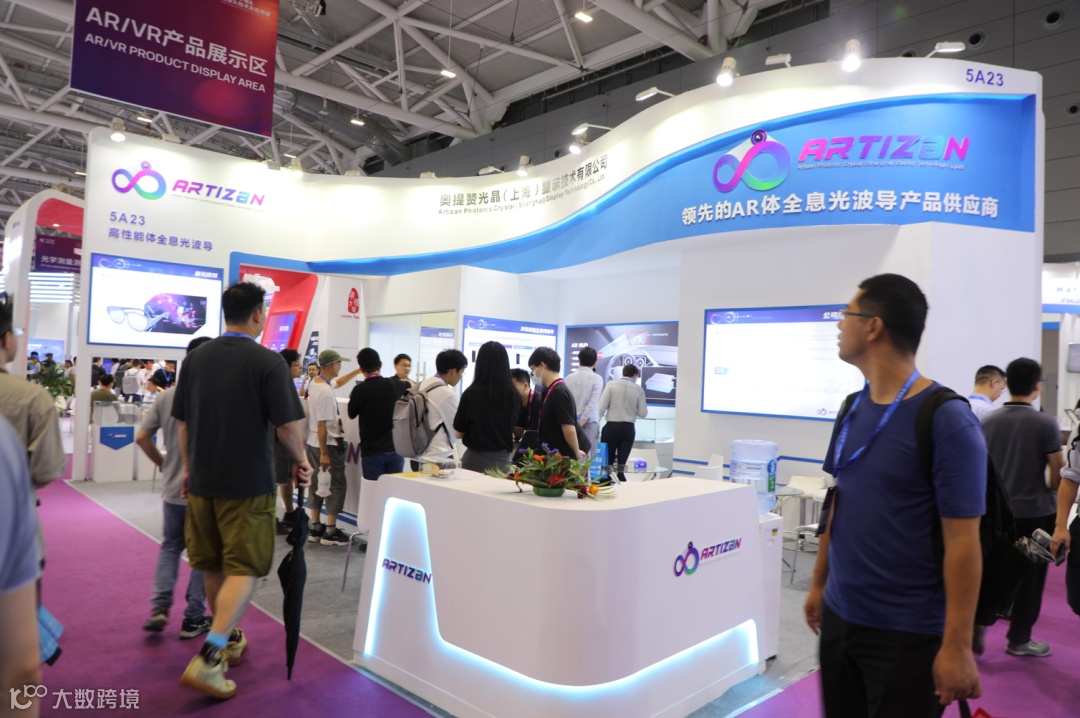

16、奥提赞光晶

奥提赞光晶(上海)显示技术有限公司是一家集研发、设计、制造、销售为一体的高科技光电技术企业。公司致力于增强现实(AR)光学显示技术与体全息光波导的研发与制造，是目前唯一的能够提供从光敏聚合物开发、光波导仿真设计、制作工艺开发、光波导制造设备开发、光波导制造掌握全流程知识产权整体解决方案公司。

本次光博会，奥提赞光晶展出了自主研发生产的高性能全息波导光学显示模组，具有大视场、超轻薄、高清透、衍射效率高、量产低成本等特点，填补了该领域国内外空白,成为了 AR 智能头戴HMD、车载显示 HUD、机载显示 HUD、枪瞄、AR 眼镜等多种应用领域的热门解决方案

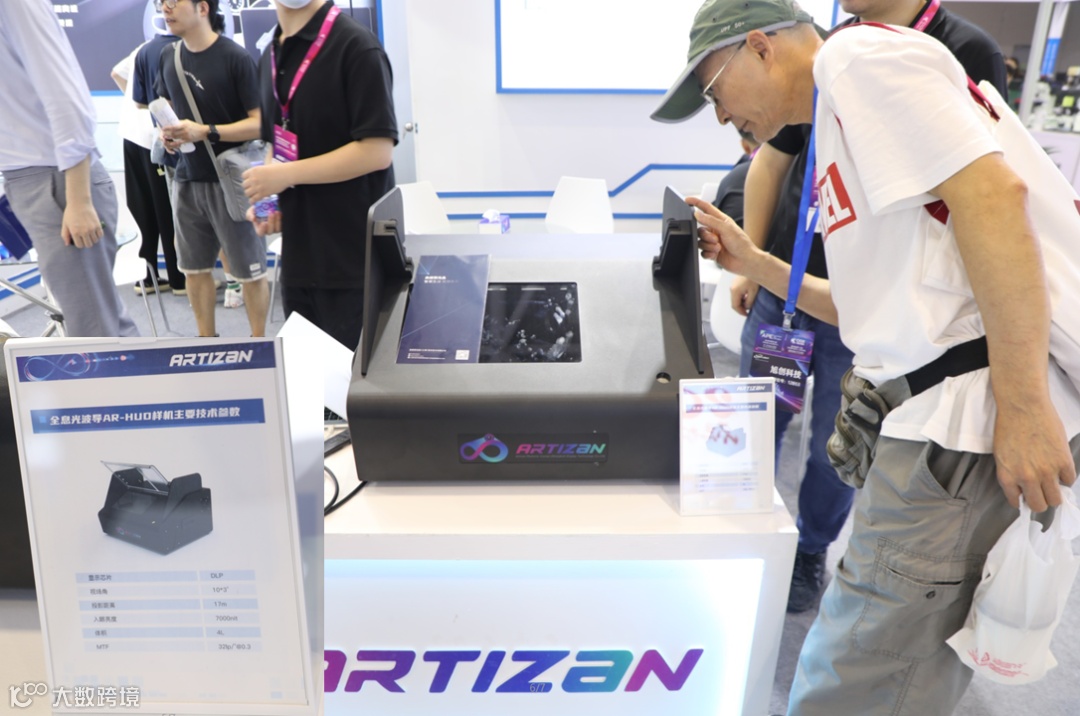

奥提赞光晶的全息光波导AR-HUD样机，采用DLP方案，10*3°视场角，投影距离为17m，但入眼亮度为7000nit，MTF为32lp/°@0.3。其最大优势或在于对AR-HUD整机体积的减少，仅为4L。

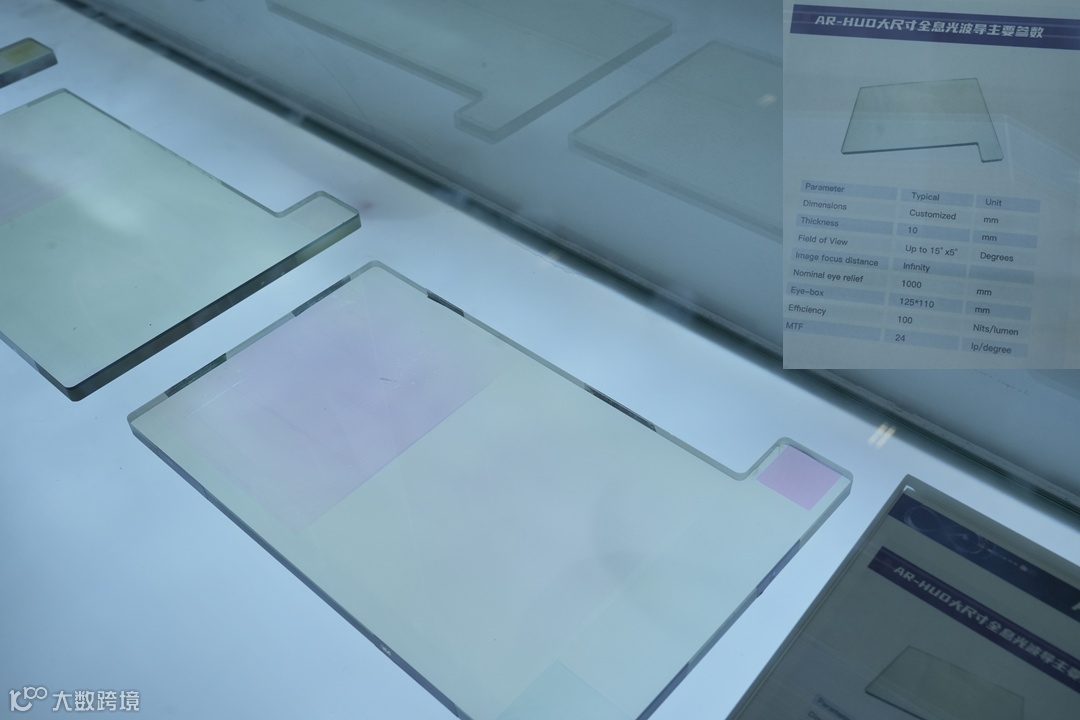

AR-HUD大尺寸全息光波导产品及其参数

光源

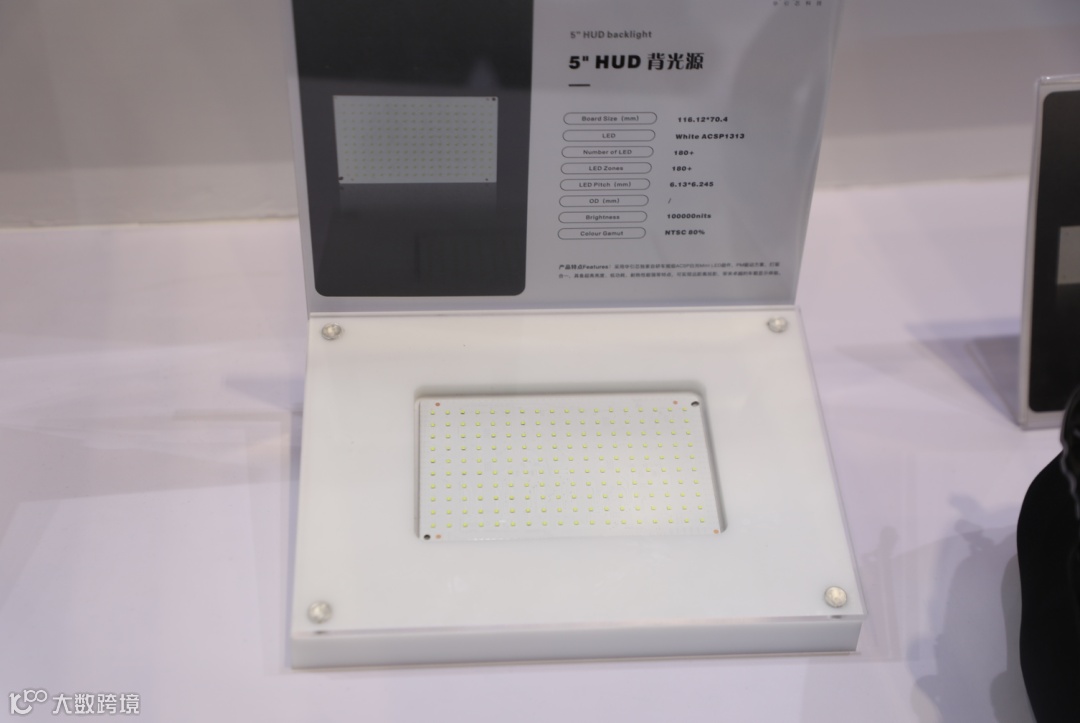

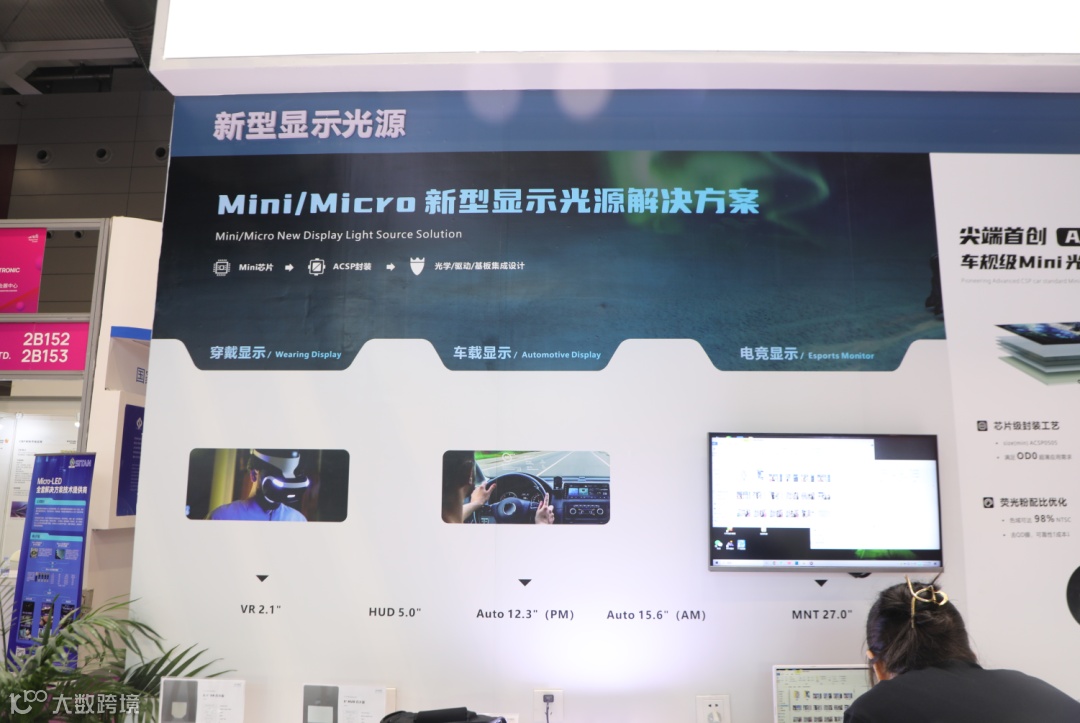

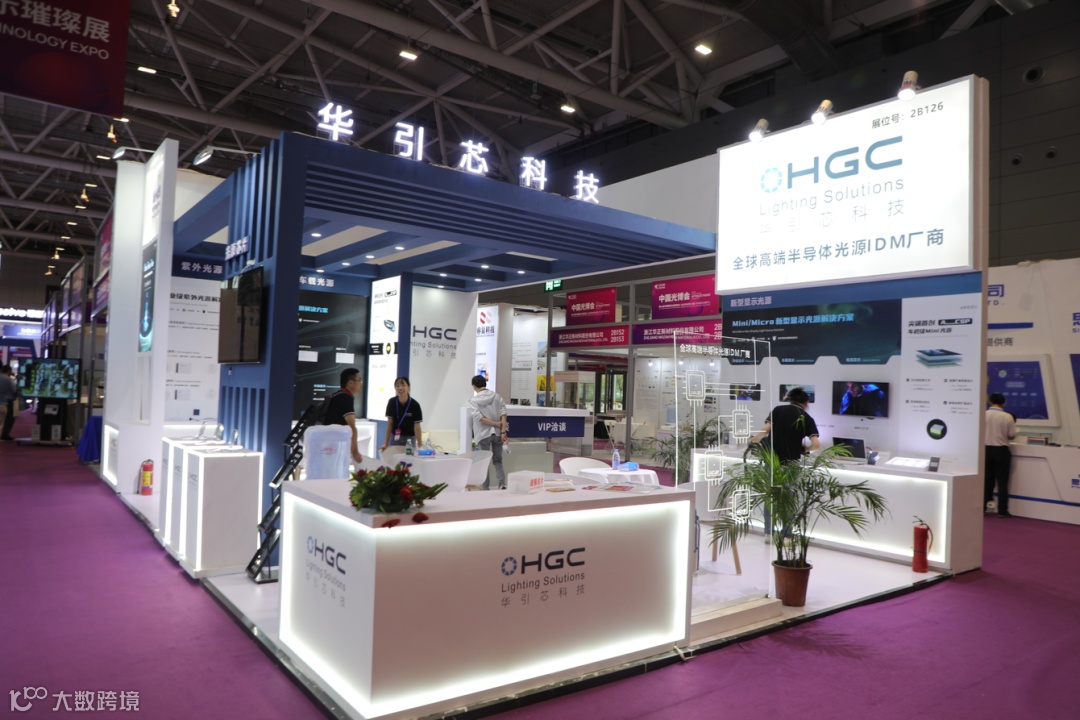

17、华引芯-5寸Mini LED背光

通过180+LED，可产生10W nits的亮度，产品特点：采用华引芯独家自研车规级ACSP白光Mini LED器件，PM驱动方案，灯驱合一，具备超高亮度、低功耗、耐热性能强等特点。可实现远距离投影，带来卓越的车载显示体验。

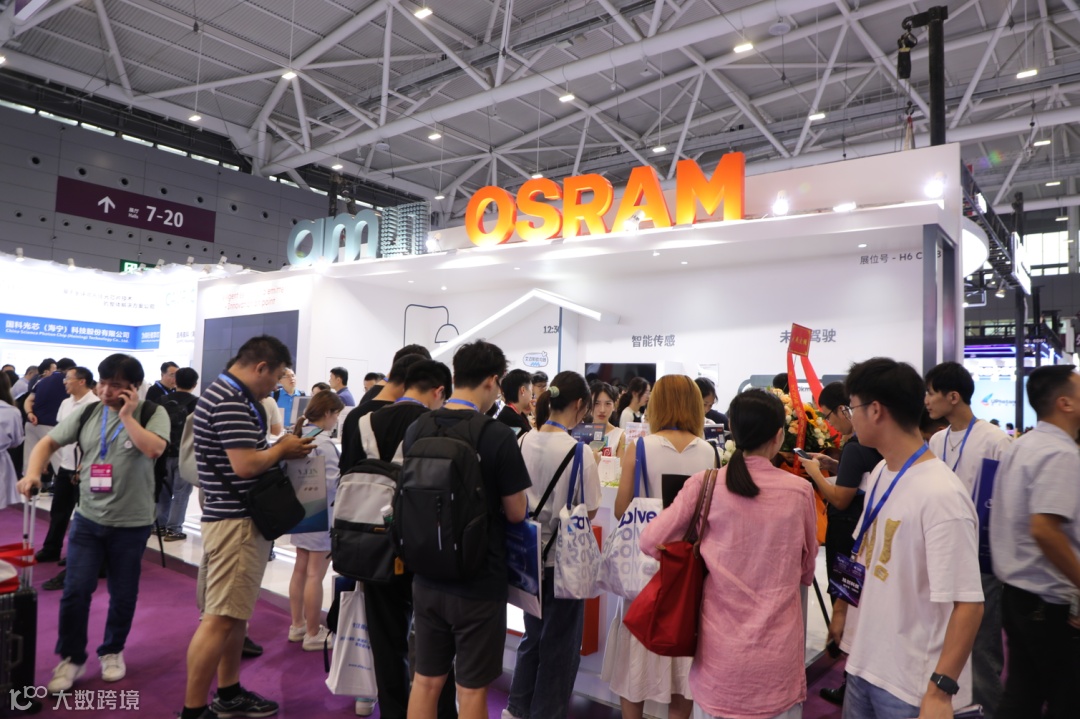

18、艾迈斯欧司朗

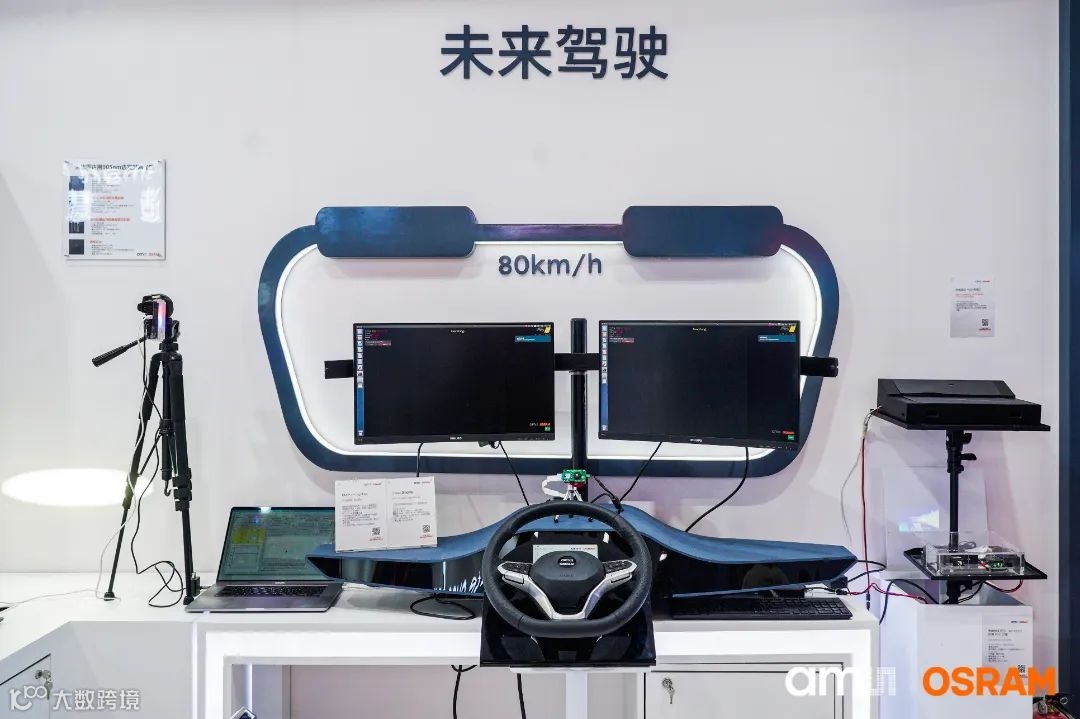

瞄准传感、光源与可视化的创新应用，ams OSRAM带来约30款革新DEMO，应用遍及消费电子、智能汽车、工业自动化和医疗健康。

从热门旗舰机型中占绝对市场优势的带频闪检测的环境光/颜色、接近传感的三合一传感器，到正处起量前夕的AR/VR近眼投影、眼动追踪，再到为未来驾驶提供个性化体验的动态氛围灯RGBi LED、含25,600个独立可控发光芯片的智能多像素LED等，以及出货量逐步攀升的抬头显示（及AR-HUD）。

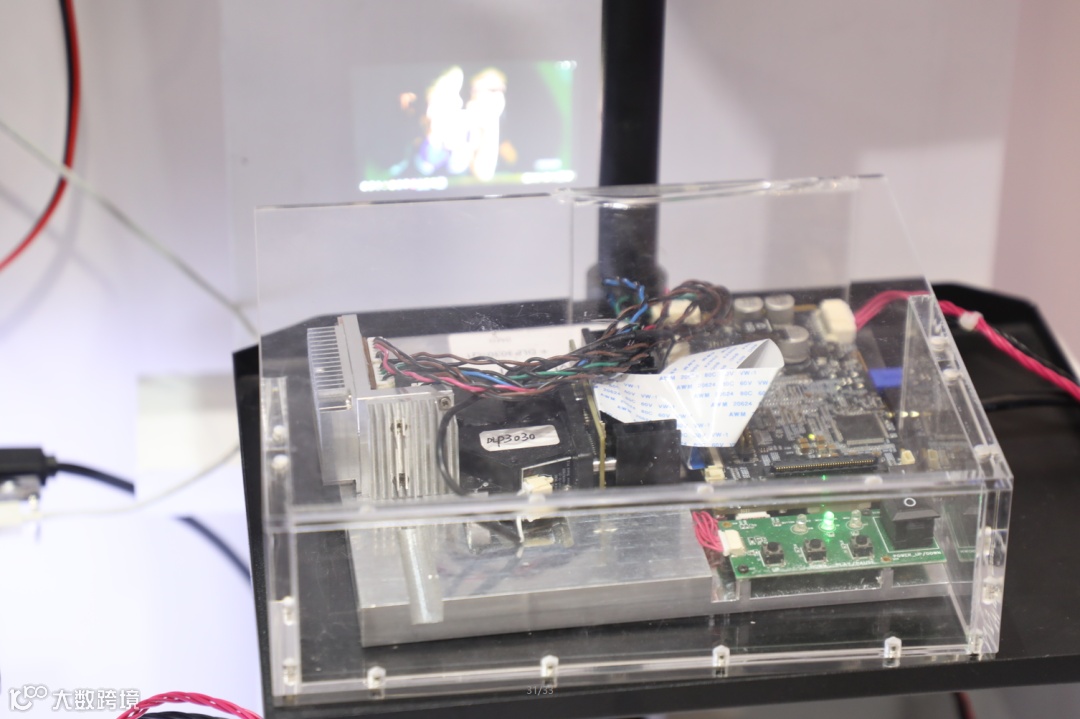

应用艾迈斯欧司朗光源的DLP3030光机

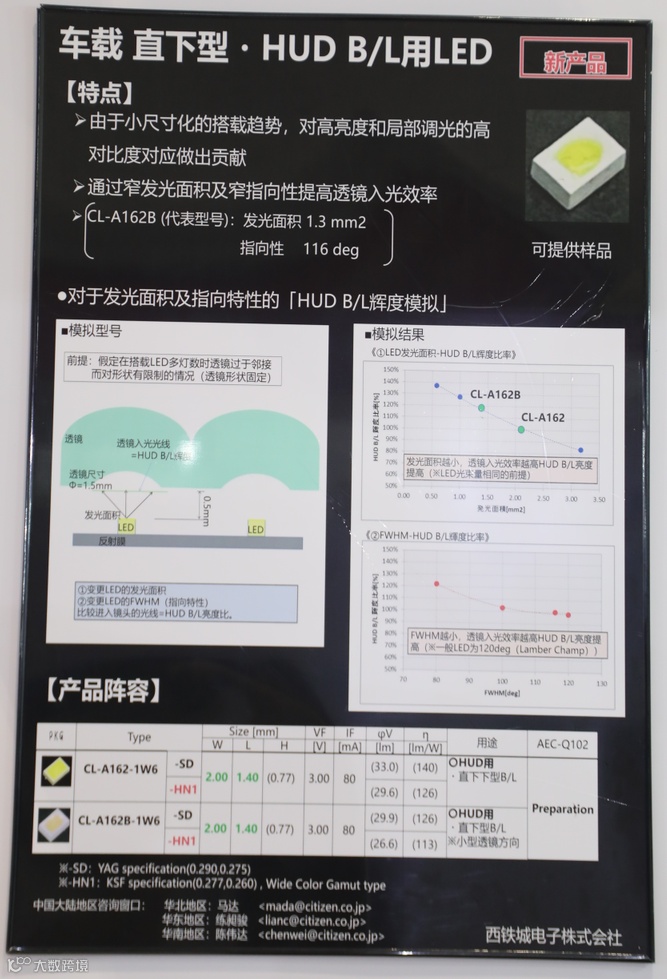

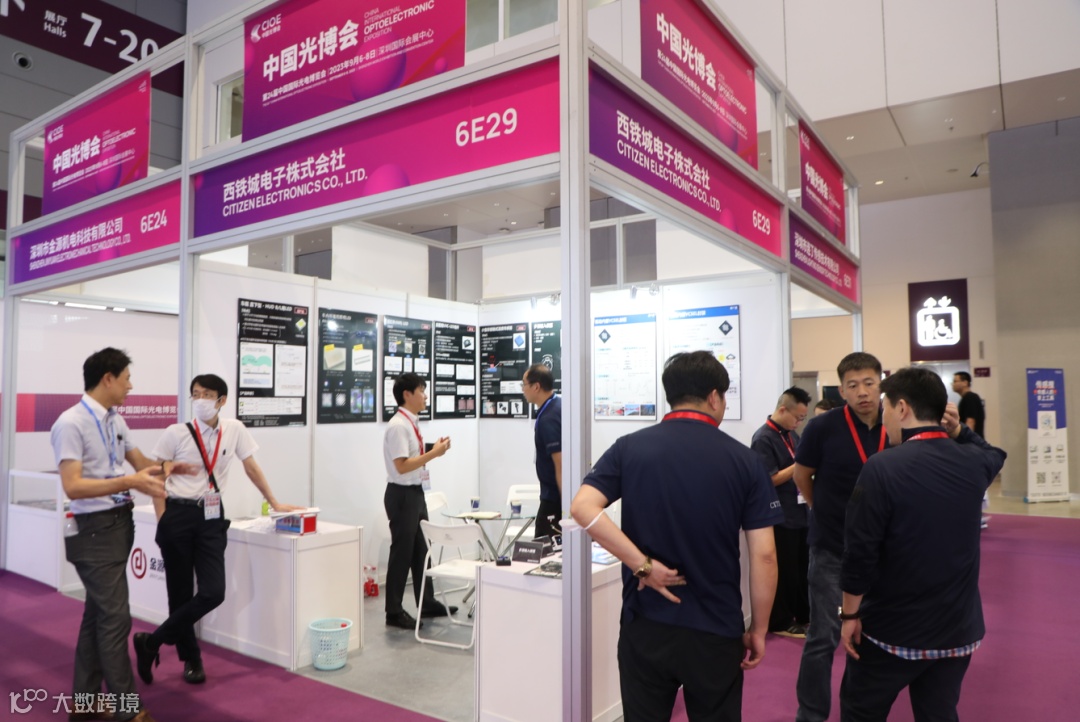

19、西铁城电子株式会社

遮光涂料

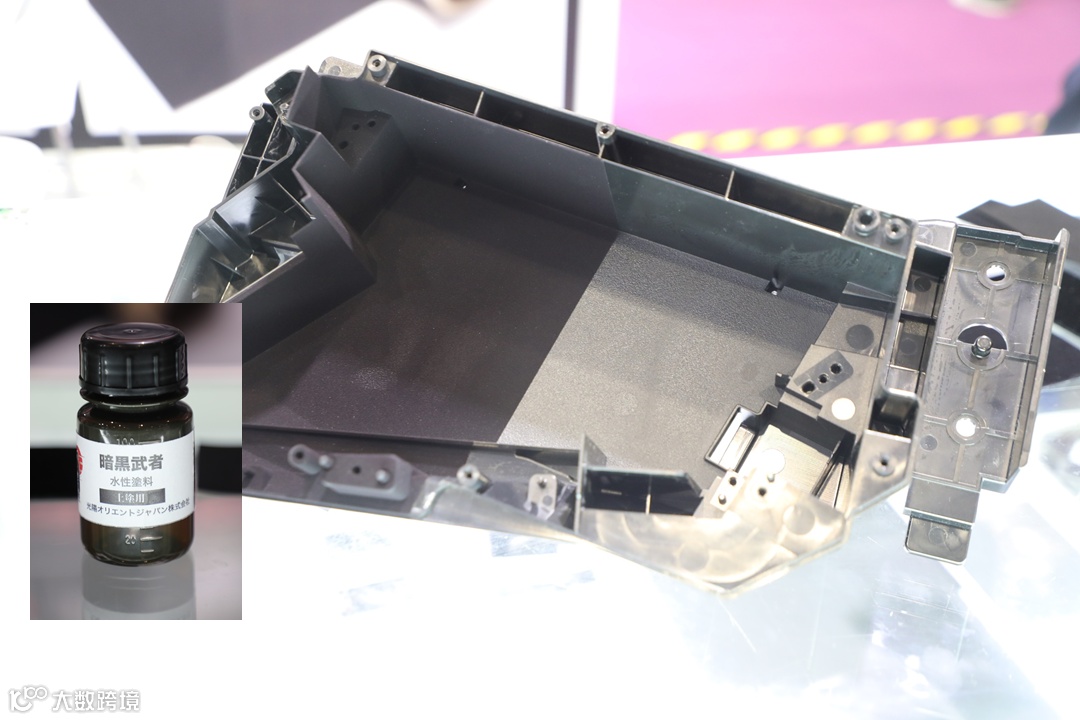

未解决HUD腔体内部由于光线反射所引起的杂散光对最终成像效果的干扰，因此需要在HUD腔体内部利用吸光材料去吸收反射至腔体的光线。现有的HUD产品中，大部分都是采用植绒布来吸收杂散光。

目前，业内部分企业正在尝试利用吸光涂层去实现吸收这些杂散光。一方面，可以拥有更多选择，有利于降本方案出现；另一方面，涂层的吸附性相对于植毛绒更好，失效的可能性更低。

本次光博会，小编观察到两家带来此种吸光涂层解决方案的厂商。

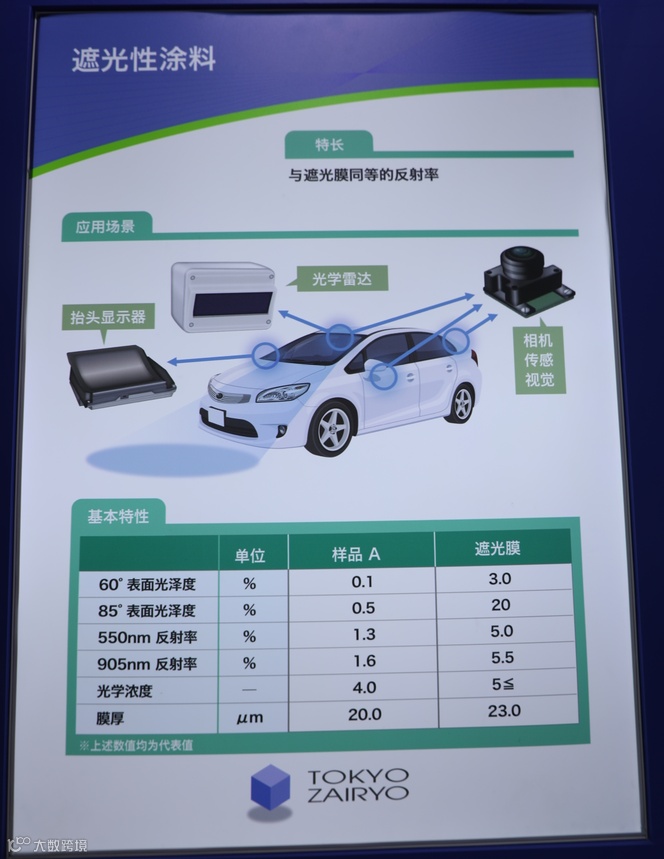

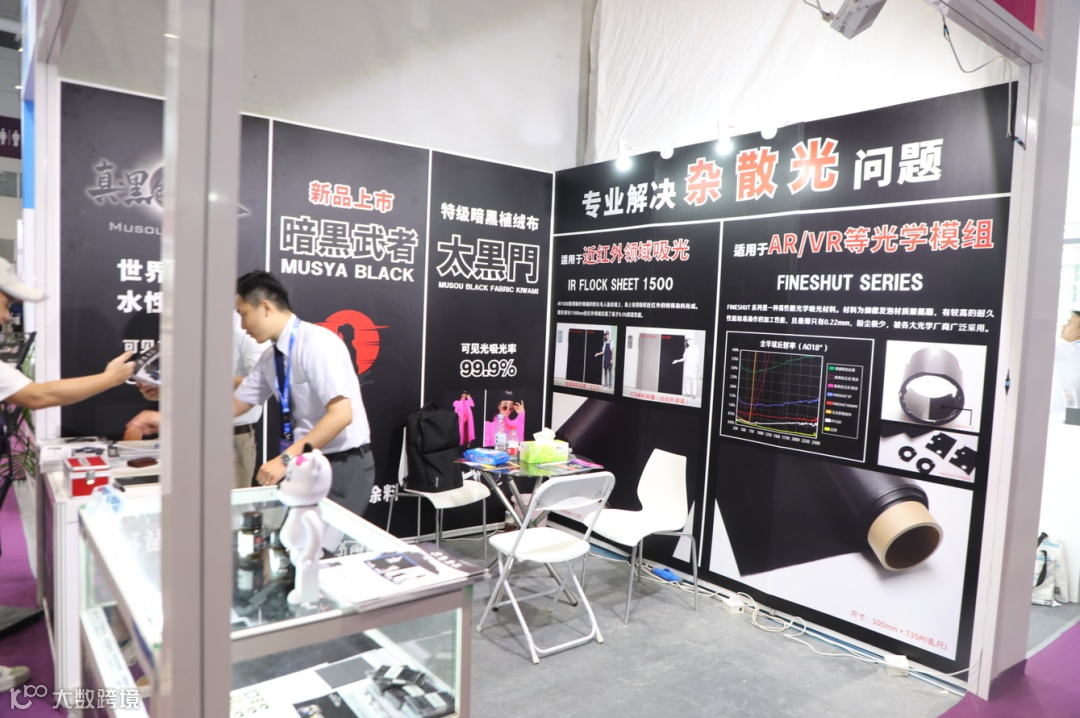

20、日本光阳东方株式会社

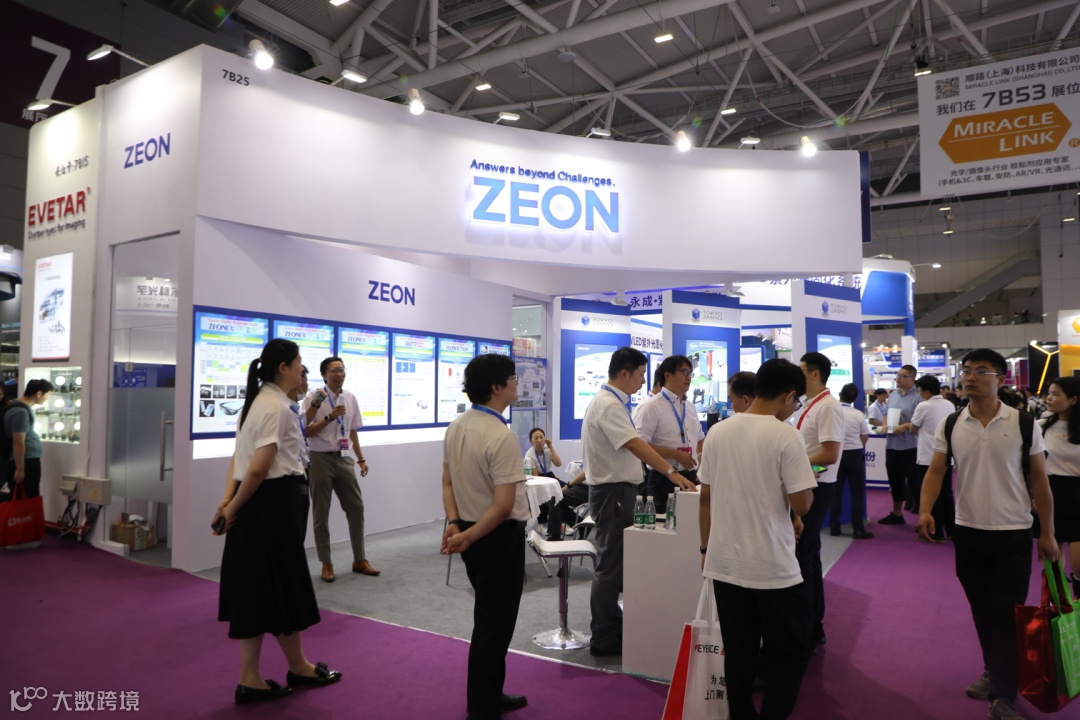

21、zeon

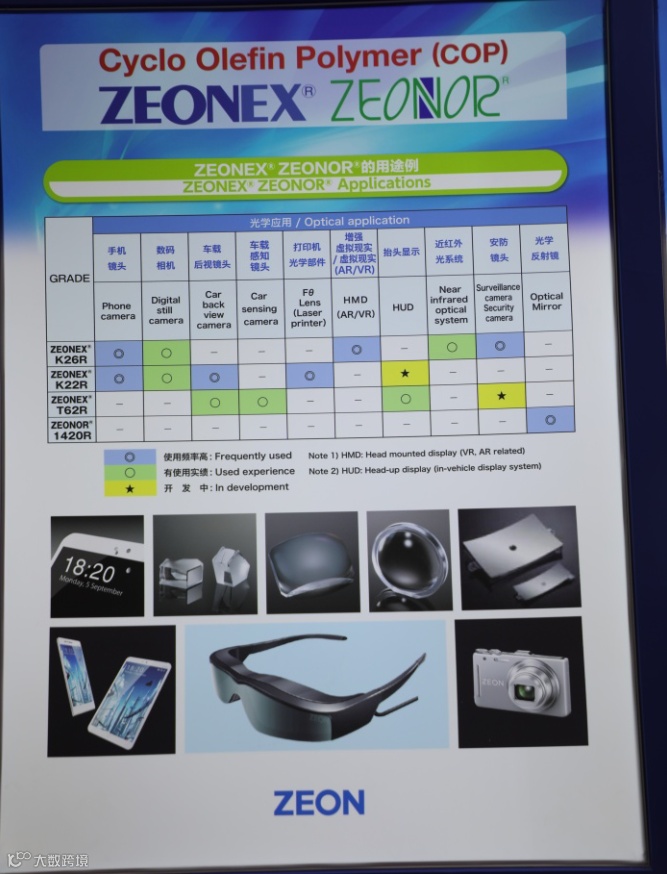

除了遮光性涂料外，ZEON也有用于HUD光学反射镜的光学材料

识别二维码，加入艾邦HUD交流群与行业专家交流

光扩散片/光扩散膜

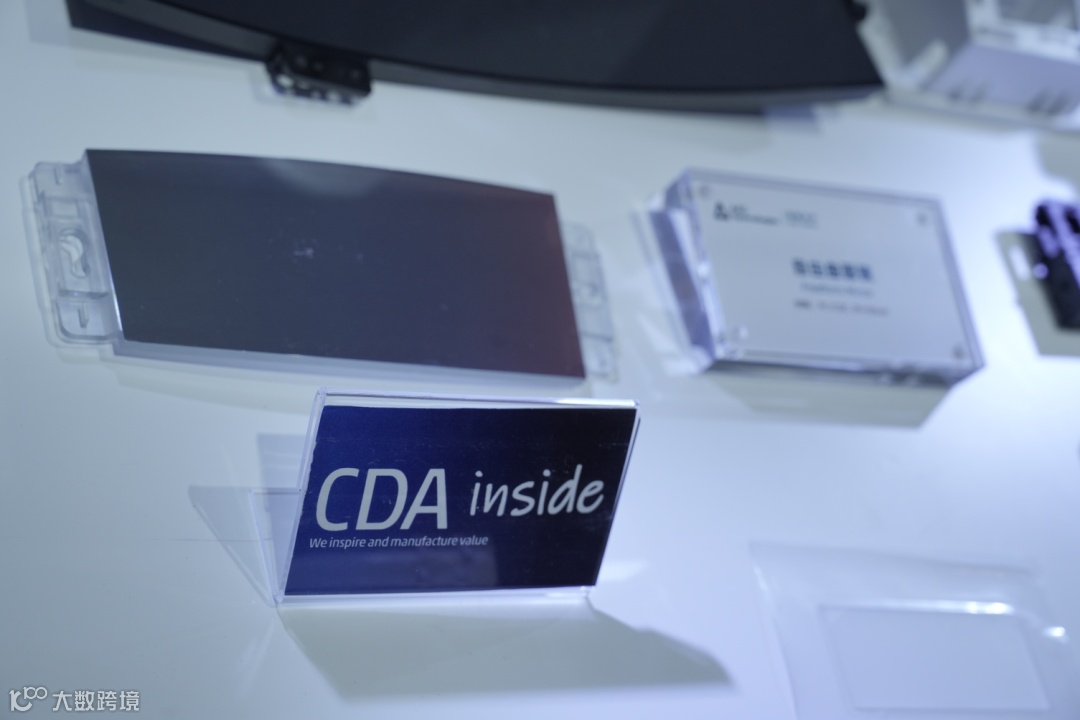

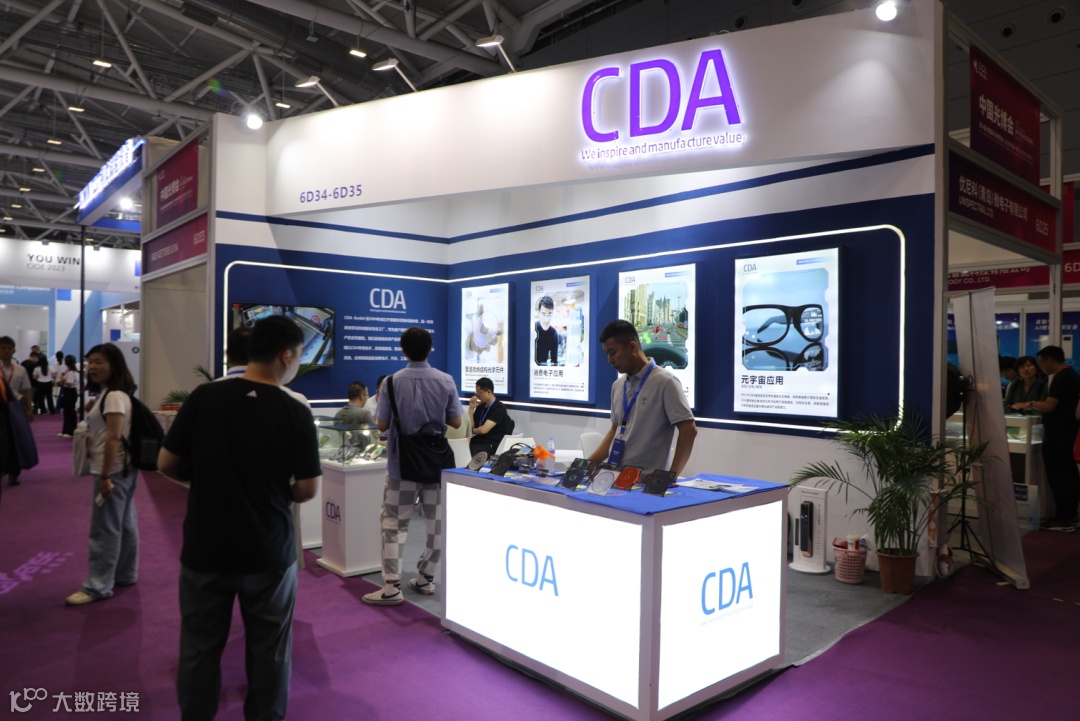

22、CDA

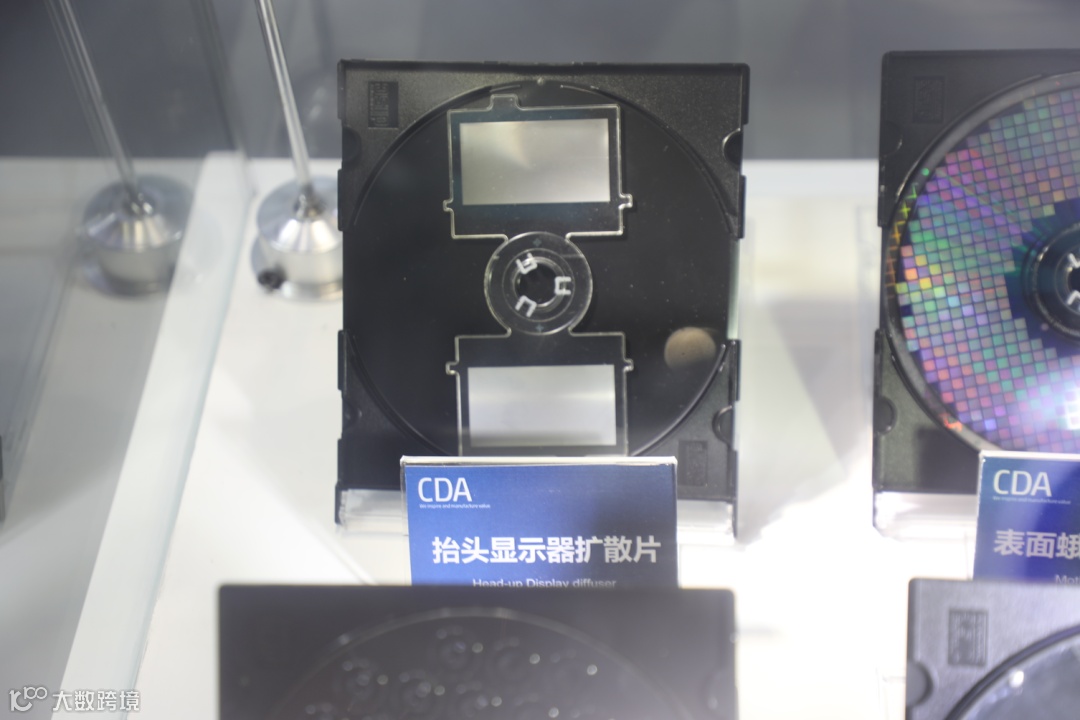

越来越多的汽车安装了光学传感器， 在AR-HUD抬头显示器内装有CDA的微透镜阵列扩散屏，此外智能庄舱中的驾驶员监控系统DMS、激光雷达和智能大灯都是CDA微纳光学产品的适用领域。

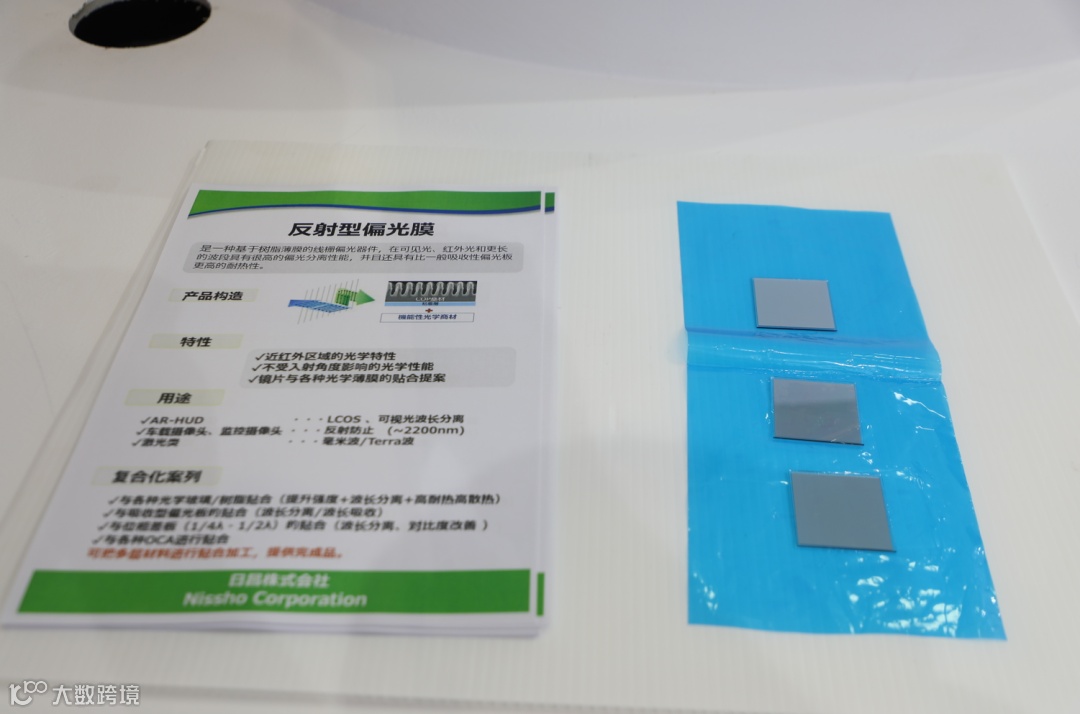

23、日昌Nitto

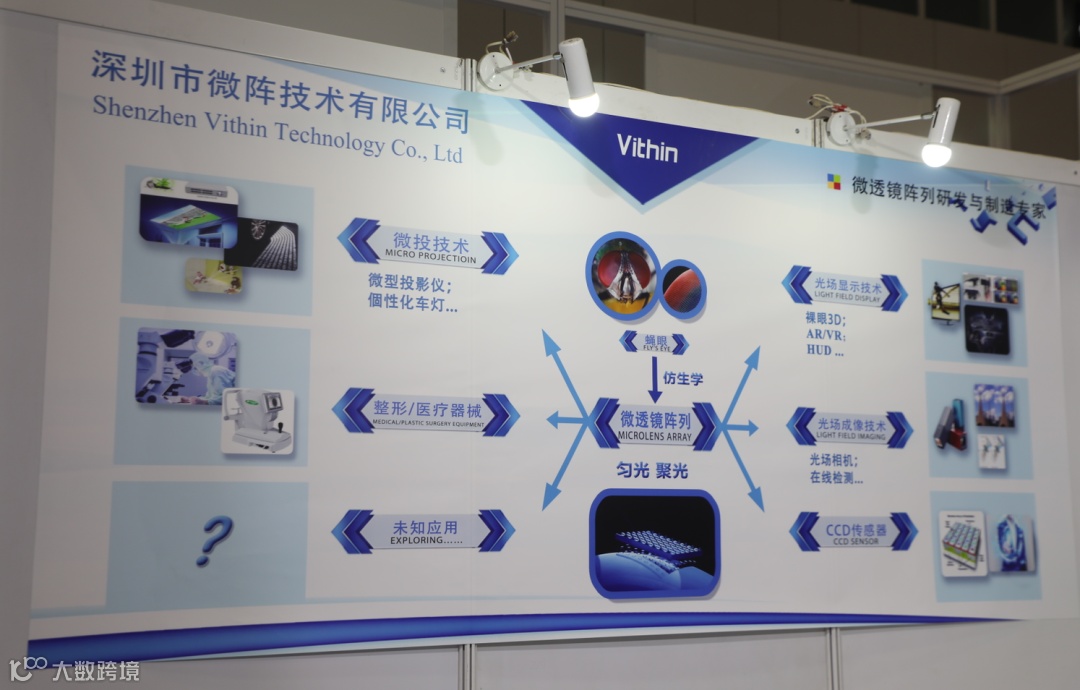

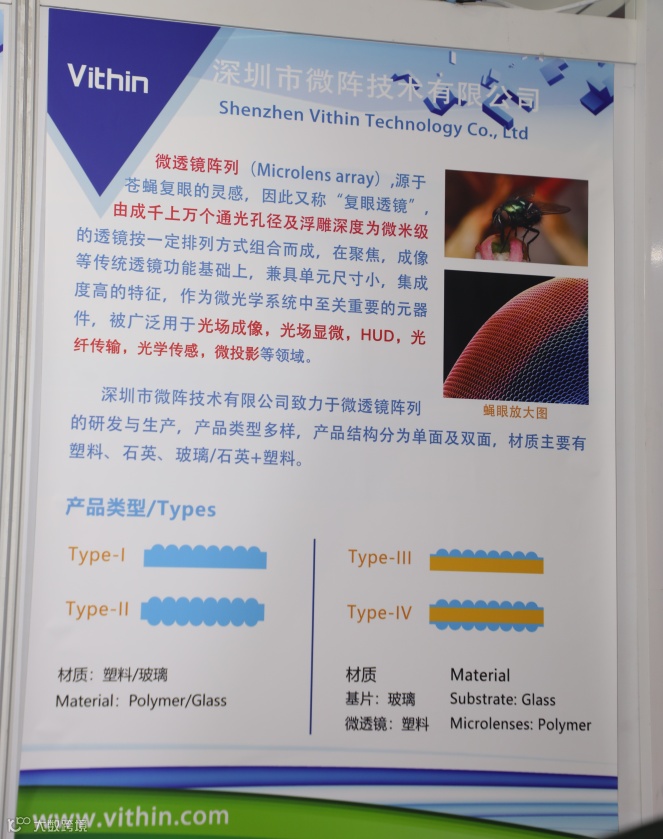

24、深圳市微阵技术有限公司

自由曲面面型检测

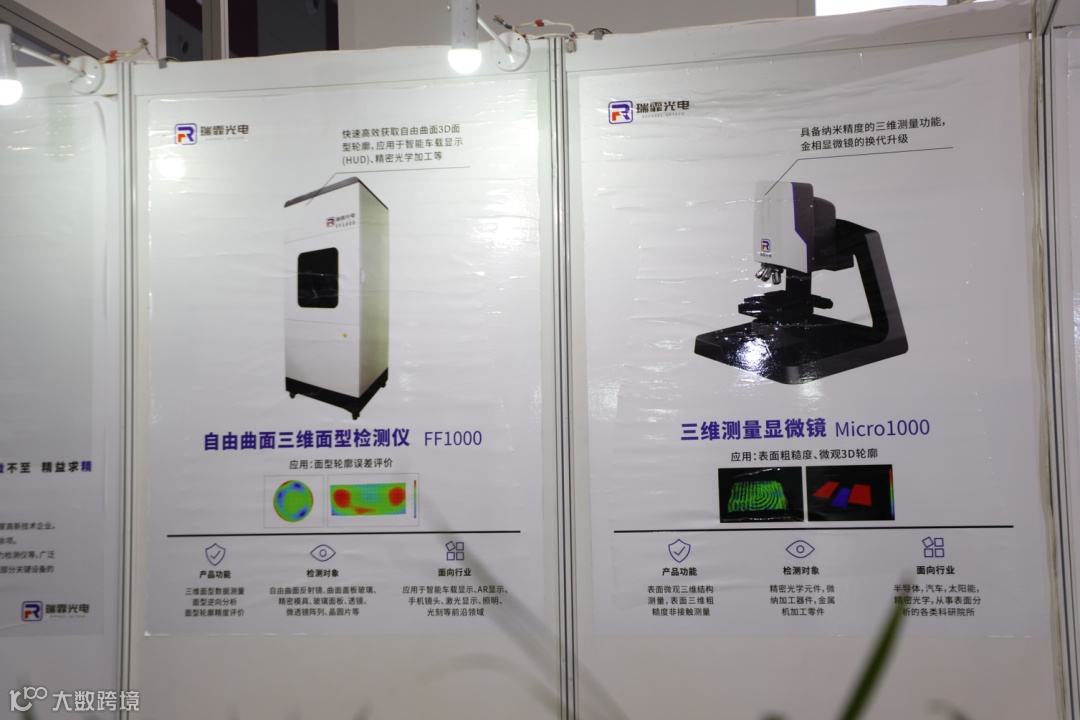

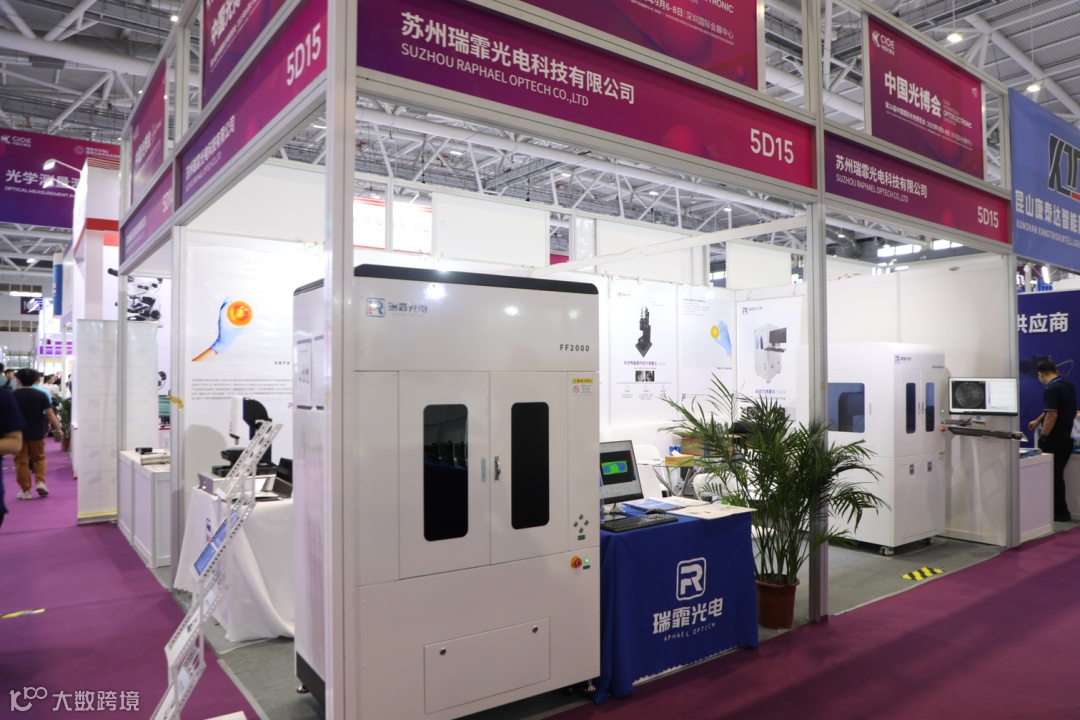

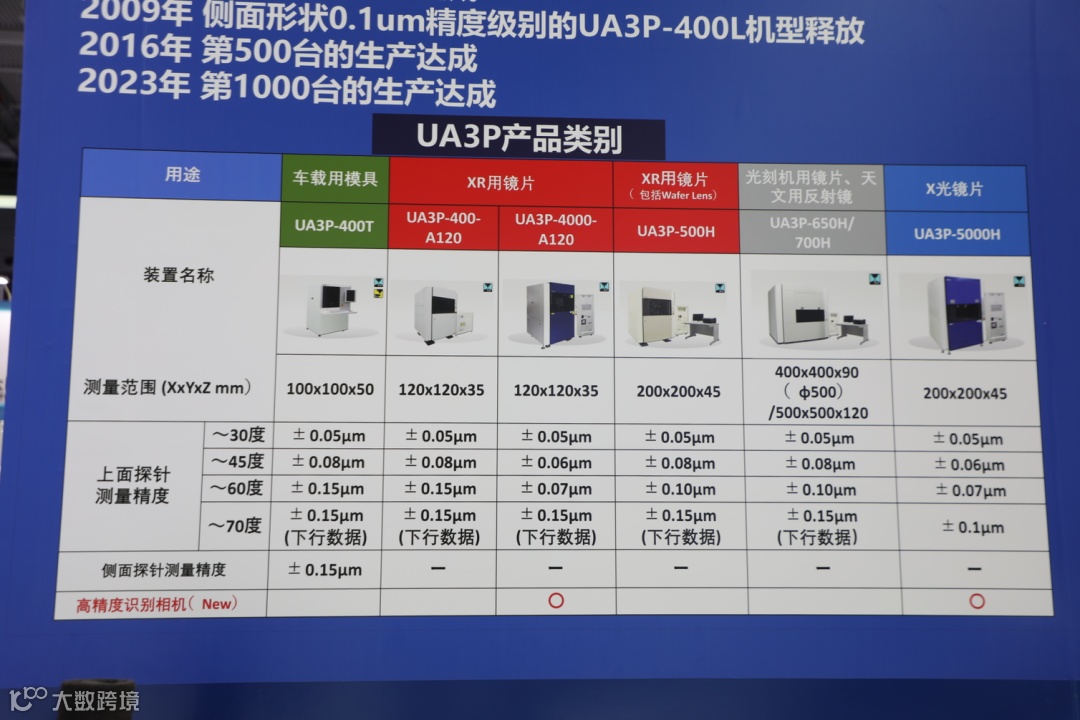

25、瑞霏光电

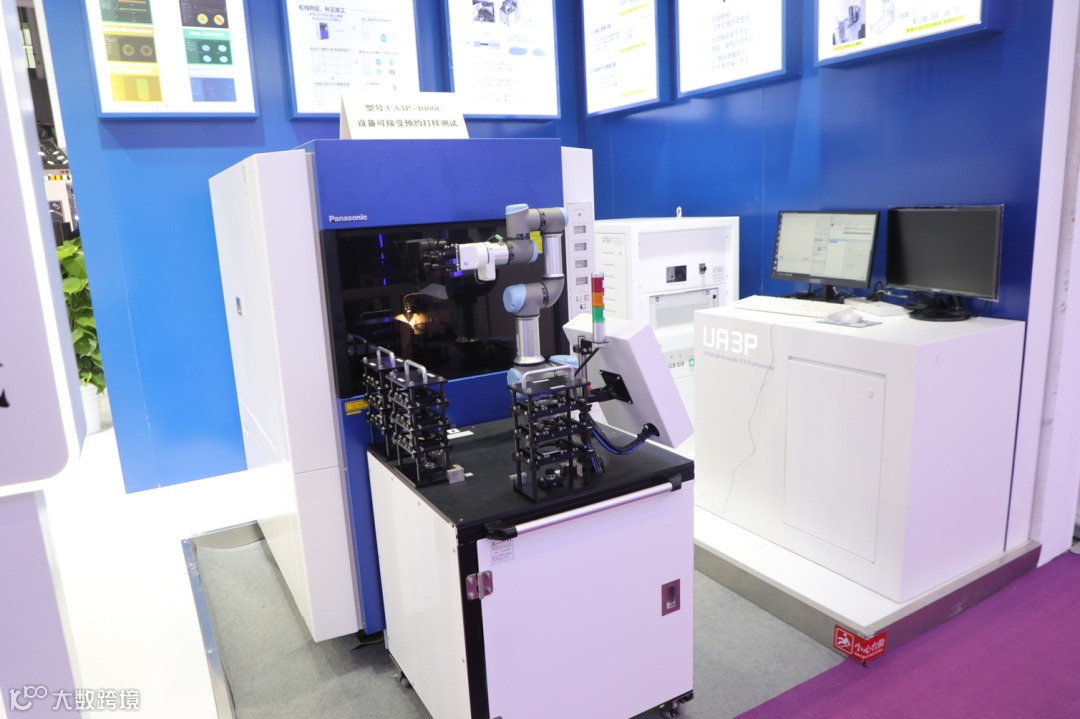

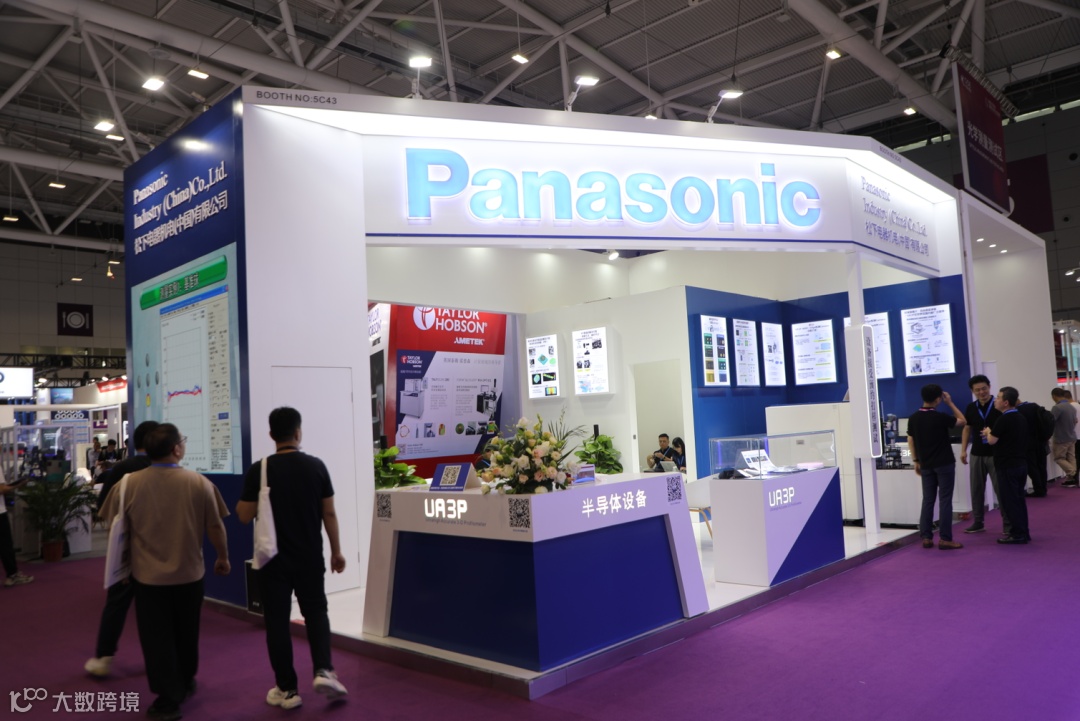

26、松下电器机电

其他

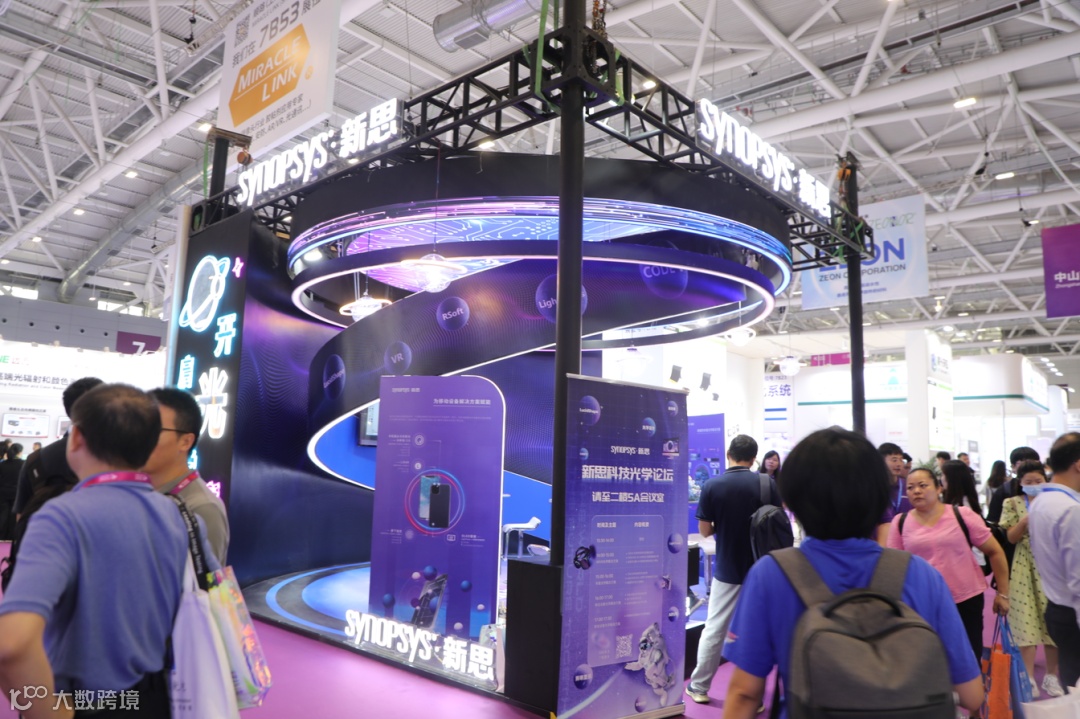

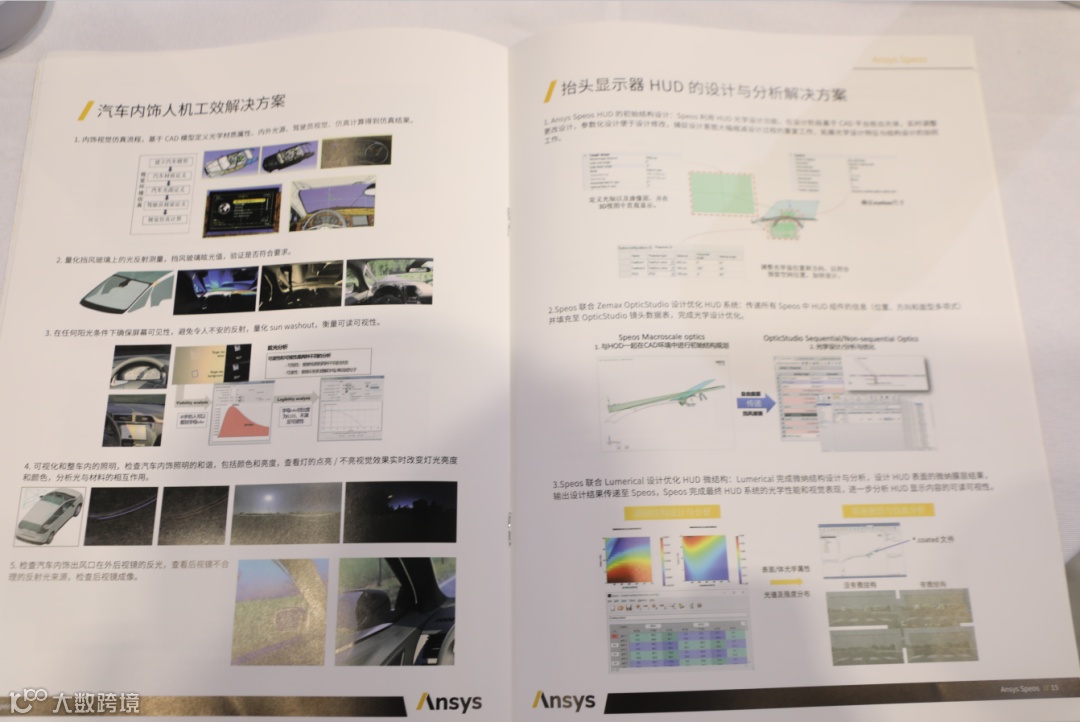

27、新思-光学设计

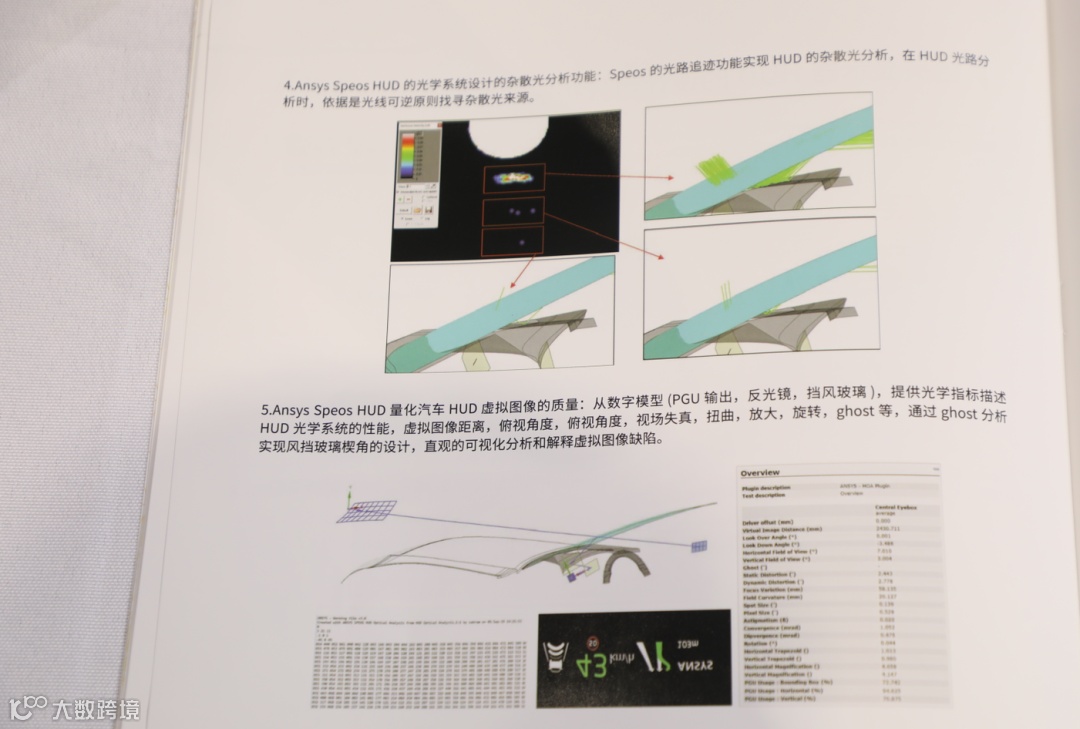

针对HUD领域，新思具备以下设计分析的能力：

CODE V导入挡风玻璃，设计 HUD 自由曲面

LightTools 进行系统整体性能及视觉化分析

RSott 设计衍射组件，如反射光栅

28、武汉宇熠-光学分析软件

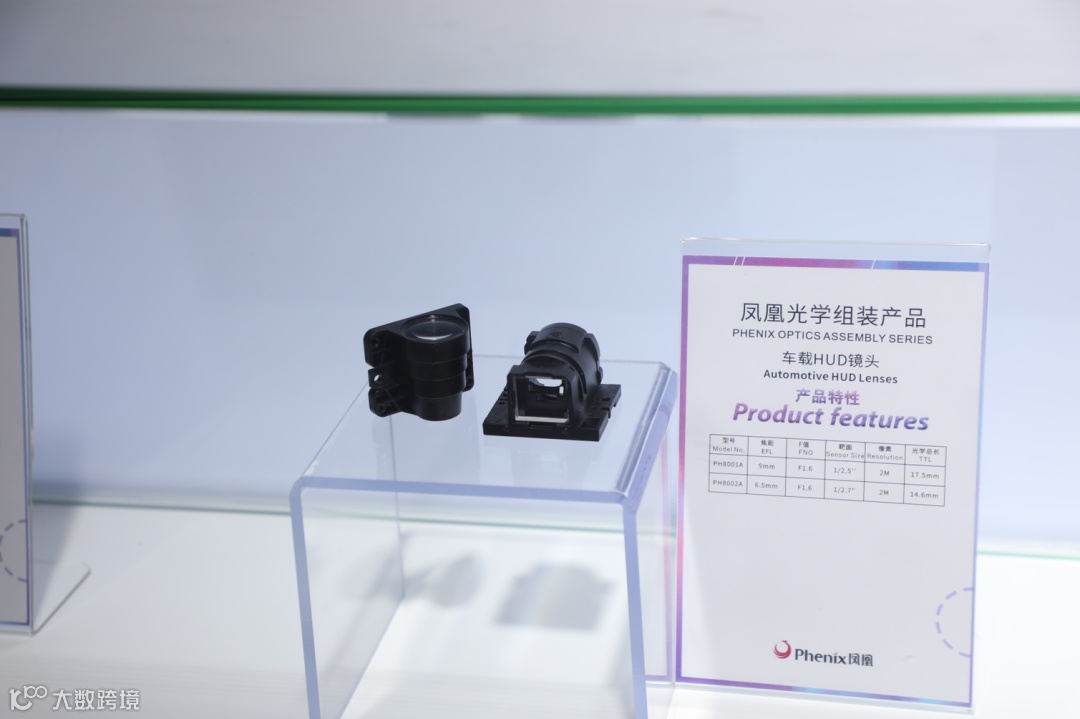

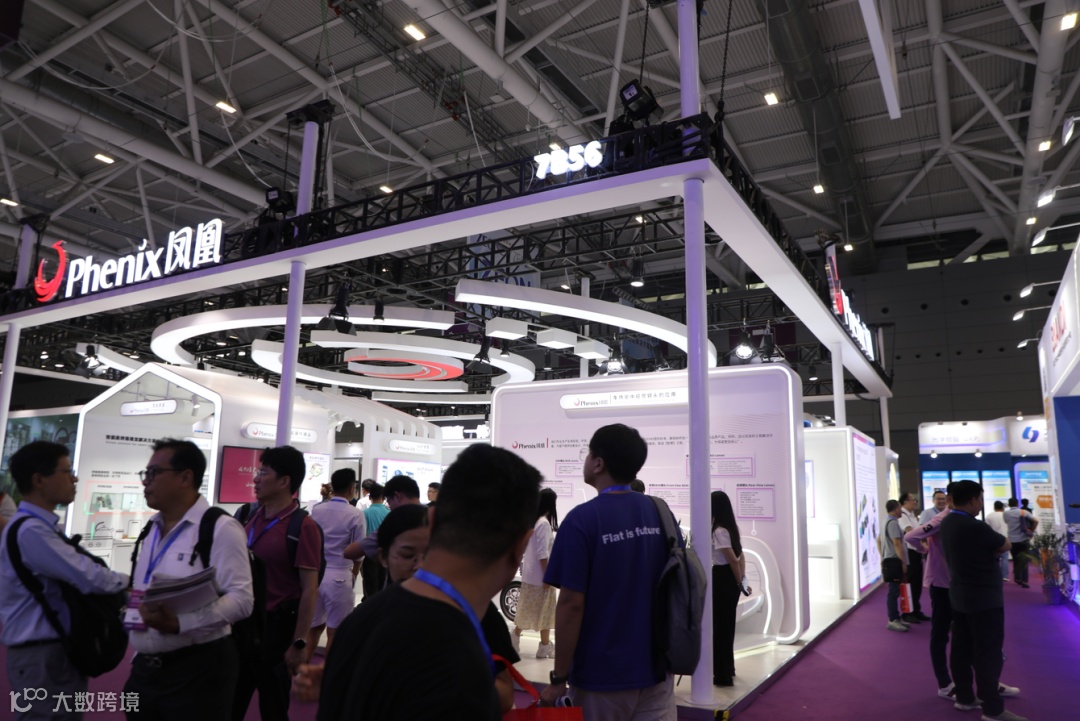

29、凤凰光学-HUD投影镜头

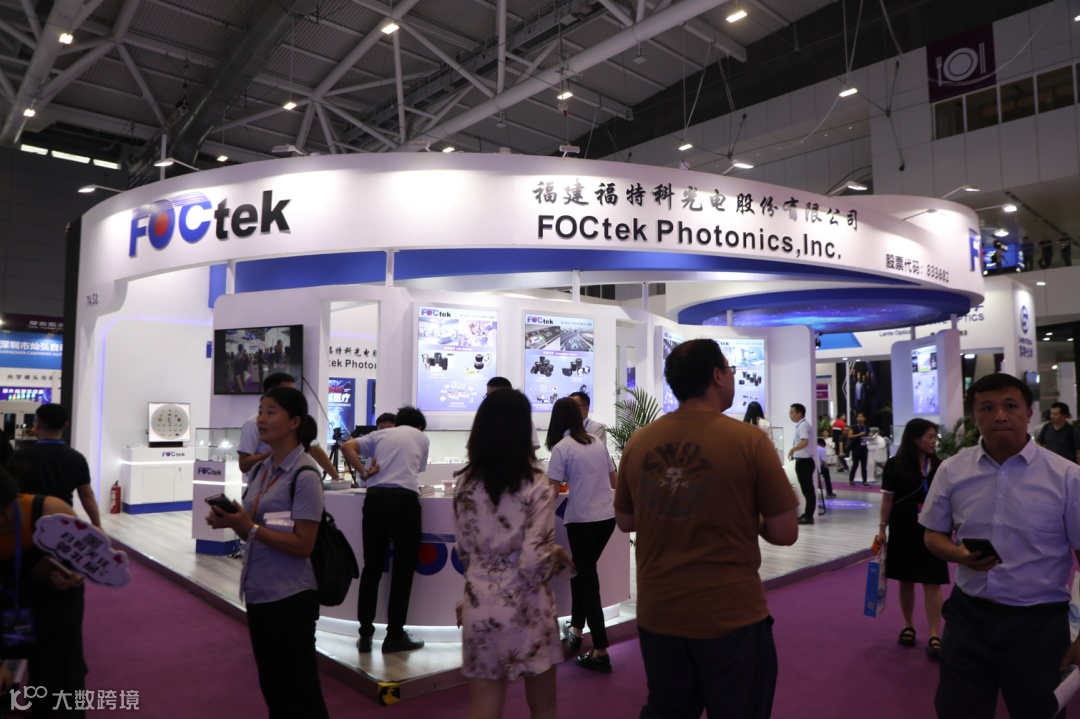

30、福特科-光学元件

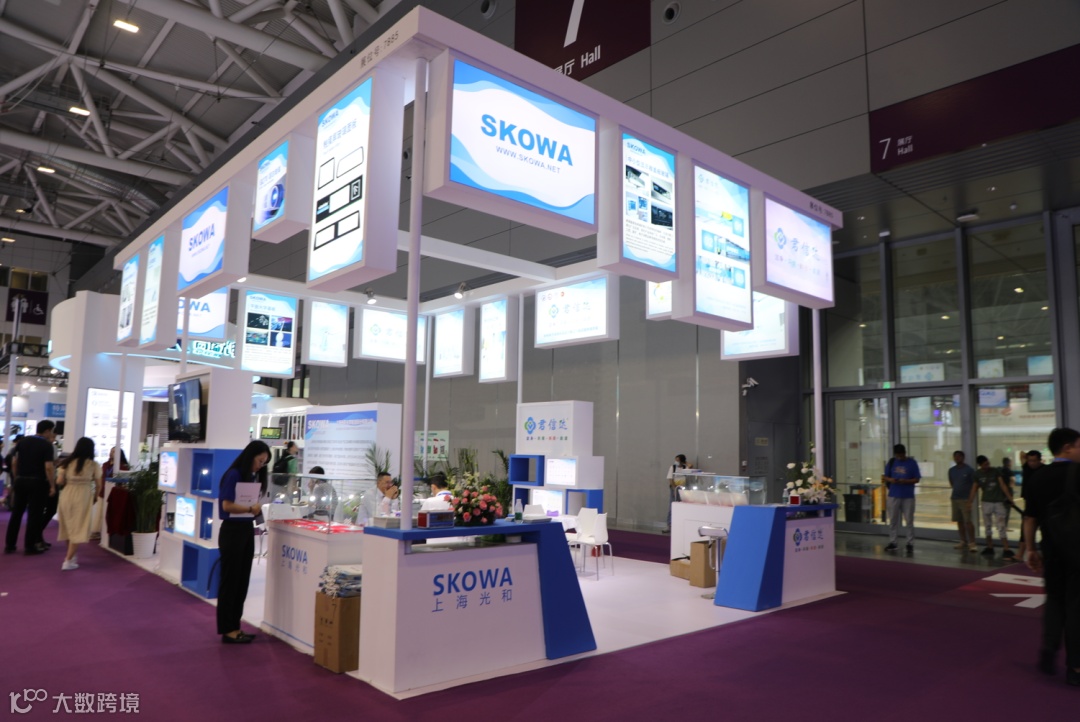

31、上海光和光学-平面光学基板

上海光和光学制造股份有限公司成立于2003年,专业生产加工各类精密光学玻璃和装置面板玻璃。其中，平面光学基板主要应用于各类镜头及光学零部件。我司产品在车载(雷达/传感器/抬头显示) ，增强现实，相机，投影，半导体，精密测绘，科研等用途中有众多供货实绩。

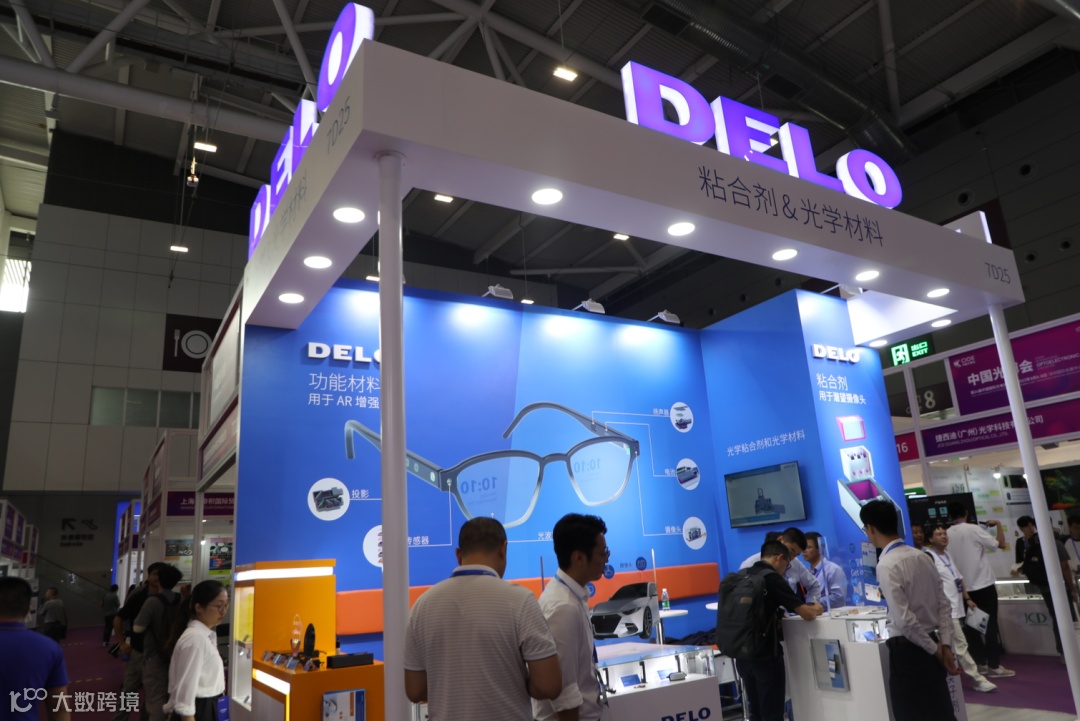

32、delo-胶水
