先进封装市场加速扩张，核心技术驱动产业变革
海量数据与AI应用推动高带宽需求，先进封装技术持续迭代。通过增加I/O数量与提升传输速率两大路径，封装技术实现更高集成度与性能。增加I/O主要依赖多层RDL设计及缩小线距（L/S），而提升传输速率则通过缩短芯片间互联距离、采用低介电常数材料实现[[k]]。

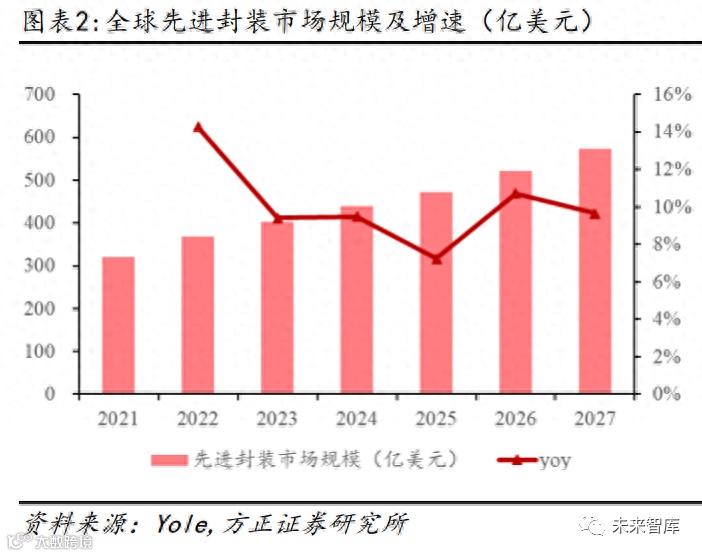

先进封装市场规模稳步增长，预计从2021年的321亿美元增至2027年的572亿美元，年均复合增长率达10.11%。2022年全球先进封装占比为47.2%，预计2025年接近50%；中国市场占比为38%，虽低于全球水平，但差距逐步收窄[[k]]。
倒装封装（FCBGA、FCCSP）仍为主流，合计占比超50%（2021年）。2.5D/3D封装占比20.57%，增速领先，2021–2027年CAGR达14.34%，主要由AI、高性能计算（HPC）和HBM应用驱动[[k]]。
HPC、网络及消费电子为三大驱动力。AI芯片、边缘计算和网络芯片推动2.5D封装在数据中心渗透率由2022年不足20%提升至2027年超50%。3D封装将在HBM、CPU、GPU中加速渗透。苹果为消费端核心客户，其AP、GPU、5G/6G芯片均采用扇出封装[[k]]。
市场集中度持续提升，马太效应显著。2021年ASE以26%市占率居首，台积电与安靠并列第二，长电科技位列第四（10%）。前五大厂商市占率（CR5）由2016年48%升至2021年76%[[k]]。
Fab/IDM与OSAT形成错位竞争格局。Fab/IDM凭借前道工艺优势主攻3D堆叠与Si中介层技术，台积电3D堆叠占比达46%，三星达67%。OSAT聚焦倒装与扇出封装，ASE、安靠、长电科技FCBGA与FCCSP合计占比均超50%[[k]]。
内资企业中，甬矽电子先进封装占比已达100%（以SiP为主），通富微电、长电科技、华天科技已具备2.5D/3D技术储备，未来占比有望持续提升[[k]]。
凸点间距（Bump Pitch）是衡量先进封装集成度的关键指标。台积电SoIC技术最小可达6μm，处于行业领先。目前量产最小为InFO_LSI。3D SoIC与Foveros Direct尚处研发阶段[[k]]。
核心技术赋能先进封装发展
2.1 键合技术：Bump Pitch持续缩小，混合键合成主流趋势

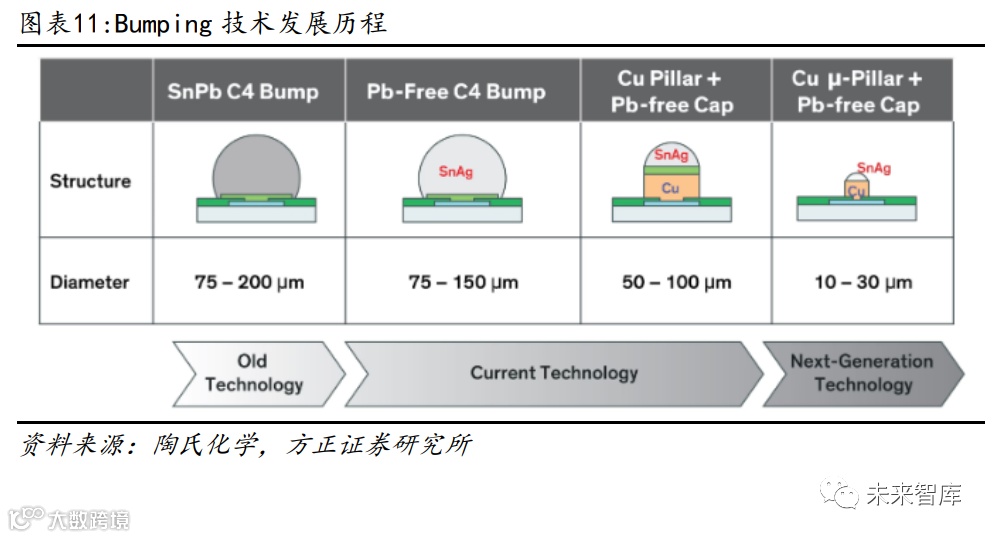

倒装键合分为间接键合（回流焊、TCB）与直接键合（混合键合）。铜柱凸点因抗桥接、支撑高度可控、改善底部填充流动性，已成为高密度封装主流方案[[k]]。
回流焊仍为FC主流工艺，成本低但受CTE差异影响易导致翘曲。C4凸点最小间距约50μm，C2凸点可至25μm。TCB适用于超细间距封装，低压应力可实现8μm间距，但设备成本高，主要厂商为ASM Pacific、K&S、Besi[[k]]。
混合键合（DBI）可实现10μm以内凸点间距，解决TCB在高密度下金属间化合物导致导电性下降问题。其结合介电键合（SiOx）与铜-铜直接连接，支持晶圆级高密度互连[[k]]。
混合键合分芯片到晶圆（D2W）与晶圆到晶圆（W2W）。W2W量产成熟度高，用于存储堆叠与SoC；D2W灵活性强，支持异构集成与已知良品芯片，已在CIS与存储中应用[[k]]。
D2W主要技术路径包括Co-D2W（集体转移，技术成熟）、DP-D2W（逐颗贴装，通用性强）和SA-D2W（量产路径未明）。Co-D2W已在硅光通信实现小批量生产[[k]]。

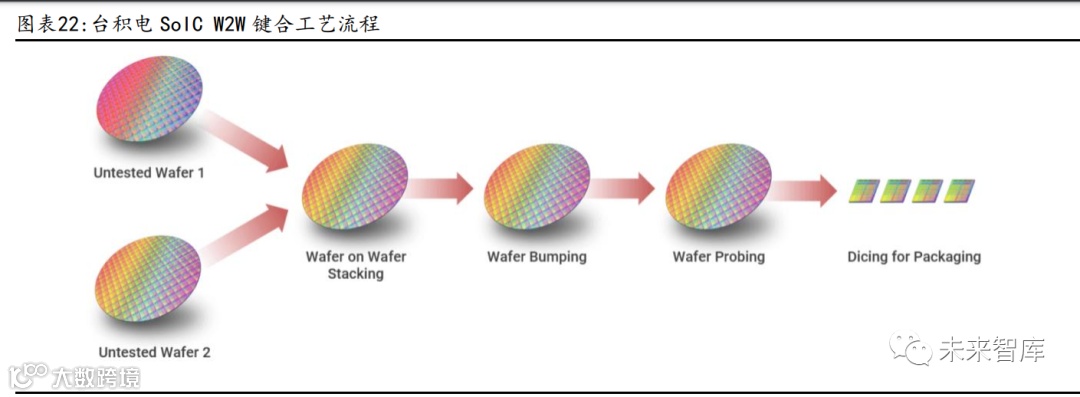

W2W代表技术为台积电SoIC-WoW，通过晶圆堆叠实现3D集成，具备高键合密度、低功耗与小尺寸优势，适用于高良率、同尺寸芯片设计[[k]]。
混合键合推动键合步骤与设备价值量提升。以AMD EPYC处理器为例，键合次数从第一代4次增至第四代超50次。Besi推出8800 Ultra支持混合键合，设备单价较传统倒装机提升3–5倍[[k]]。
封装演进对键合机精度与控制提出更高要求。混合键合下，键合密度达10k+/mm²，精度提升至0.5–0.1μm，能量效率达0.05pJ/Bit，推动设备技术升级[[k]]。
混合键合设备需求快速增长。华卓精科披露，1万片/月产能需配置4–5台晶圆级键合设备。Besi预计2024年累计需求达100套，2026年超200套（保守），存储领域应用爆发可期[[k]]。
W2W设备市场远大于D2W。2020年W2W设备市场规模2.61亿美元，D2W仅0.06亿美元。2020–2026年，D2W设备CAGR达69%，W2W为16%，D2W增速显著[[k]]。
RDL（重布线层）通过重新布设芯片焊盘位置，扩大I/O间距，提升焊接面积与封装可靠性，并可替代部分芯片线路，缩短开发周期[[k]]。
RDL为2.5D/3D封装关键环节。台积电CoWoS-S在中介层双面布设RDL，结合TIV实现高速低损信号传输。3D堆叠中，RDL用于对准异构芯片I/O，实现电气互联。线宽/间距持续缩小，提升互联密度[[k]]。
RDL制造以电镀法为主，成本低，广泛应用；大马士革工艺可满足低L/S需求，多用于前道兼容场景[[k]]。
TSV（硅通孔）是2.5D/3D封装关键工艺，用于中介层或芯片间的垂直电气连接。在CoWoS等结构中，TSV连接中介层上下表面，配合MicroBump实现多层互联[[k]]。
TSV工艺按制造时序分为Via-First、Via-Middle、Via-Last三类。Via-First可在FEOL前完成，绝缘层可高温制备，但填充材料受限；Via-Middle在FEOL后、BEOL前完成，支持小间距TSV，电阻低，晶圆厂主导；Via-Last在完整制程后进行，正面刻蚀复杂，背面Via-Last广泛用于图像传感器与MEMS[[k]]。

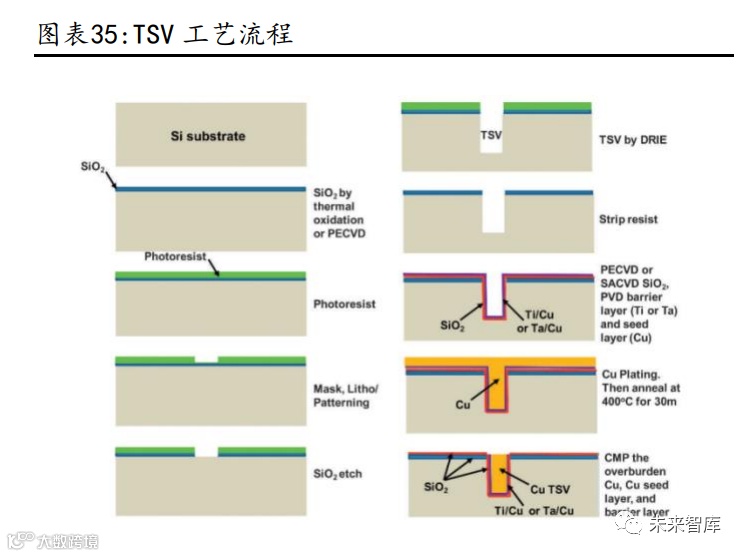

TSV工艺流程包括深硅刻蚀、绝缘/阻挡/种子层沉积、深孔填充、退火、CMP减薄及Pad制备等环节[[k]]。
TSV工艺中需对晶圆减薄以暴露通孔，多层堆叠芯片厚度已低于100μm，未来或达25μm以下。减薄工艺包括机械磨削、CMP、湿法腐蚀等，主流方案采用一体机集成磨削、抛光、膜处理，避免搬运变形[[k]]。
临时键合技术用于支撑超薄晶圆，防止翘曲与破损。主要工艺包括热/机械滑移式、激光式等，激光方案耐高温、抗化学性好，为新一代技术。流程包括涂胶、对准、键合、工艺处理、解键合与清洗[[k]]。
全球临时键合设备主要由EV Group、SUSS MicroTec供应，国内芯源微已实现多客户导入。2020年“超越摩尔”相关键合设备市场达17亿美元，预计2027年达28亿美元。临时键合设备市场由1.13亿美元（2020）增至2027年1.76亿美元，SUSS占主导[[k]]。
临时键合胶为关键材料，要求高热/化学稳定性、粘接强度与均一性。主要由海外厂商垄断，包括Brewer Sciences、3M、DuPont、TOK、Dow等[[k]]。
国内供应商梳理：封测与设备双轮驱动，国产化进程加速 3.1 封测厂：先进封装引领复苏，客户与产品结构持续优化
3.1.1 长电科技：国产封测龙头，先进封装注入新动能
长电科技作为国内封测领军企业，提供涵盖封装设计、测试、组装及配送的一站式解决方案，已掌握SiP、WL-CSP、FC、eWLB、PoP及XDFOI™系列等先进封装技术，并在5G通信、高性能计算、汽车电子等领域实现规模量产[[k]]。
2023年上半年，受行业下行周期影响，公司营收为121.7亿元，同比下降21.9%；归母净利润4.96亿元，同比下降67.89%；综合毛利率13.54%，同比下降4.98个百分点[[k]]。
按应用领域划分，2023年上半年通讯电子占营收35.4%，消费电子占26.1%，运算电子占16.4%，工业及医疗电子占11.5%，汽车电子占10.5%。其中汽车电子同比增长127.7%，达12.78亿元，成为关键增长引擎，产品覆盖智能座舱、ADAS及IGBT、SiC/GaN等第三代半导体封测[[k]]。
XDFOI™系列工艺已进入稳定量产阶段，支持国际客户4nm多芯片系统集成封装，最大封装面积达1500mm²，具备40μm微凸点中心距、50μm内重布线层厚度控制能力，并向8颗以上芯片集成、混合键合等方向演进[[k]]。
3.1.2 通富微电：绑定AMD深化高算力布局，先进封装持续突破
通富微电专注于FC、Bumping和存储封测领域，拥有Bumping、WLCSP、FC、BGA、SiP等先进工艺及圆片测试能力，累计专利申请达1463项，其中发明专利占比约70%[[k]]。
2023年上半年营收99.08亿元，同比增长3.56%；归母净利润亏损1.88亿元，主要受汇兑损失影响（约2.03亿元），剔除后实现盈利。综合毛利率10.42%，同比下降5.56个百分点[[k]]。
公司深度绑定AMD，通富超威苏州与槟城2022年合计营收143.85亿元，同比增长74%；净利润6.67亿元，连续六年增长，成为核心增长动力[[k]]。
积极布局Chiplet、2.5D/3D等高端封装技术，在高性能计算、新能源、汽车电子等领域加快扇出型、圆片级、倒装焊等技术开发与产能扩充[[k]]。
3.1.3 甬矽电子：聚焦中高端封测，技术与客户双轮驱动
甬矽电子成立于2017年，专注先进封装，产品覆盖AP类SoC、射频前端、WiFi、蓝牙、MCU等物联网芯片，在消费电子、汽车电子、工规领域具备良好品牌影响力[[k]]。
截至2023年6月，公司获专利281项，研发投入自2019年起持续增长，2023年1-9月达1.02亿元。核心技术涵盖高密度倒装、SiP、4G/5G射频功放封装、MEMS封装等，并实现稳定量产[[k]]。
客户包括恒玄科技、晶晨股份、联发科、韦尔股份、翱捷科技等头部芯片企业，多次获评“最佳供应商”[[k]]。
受行业需求疲软影响，2023年前三季度营收16.31亿元，同比下降4.86%；归母净亏损1.20亿元。全球半导体市场预计2023年同比下滑10.3%，2024年有望回升11.8%[[k]]。
公司攻克高密度Bump+RDL技术，推动Fan-in/Fan-out、2.5D/3D晶圆级封装发展，提升凸块自给率和一站式交付能力，助力毛利率改善[[k]]。
3.2 封装设备：国产替代深化，关键技术加速突破

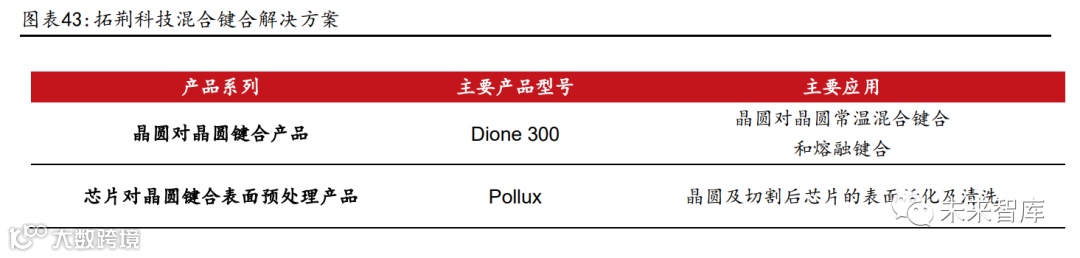

公司投入6.67亿元研发“三维集成领域系列产品”，总投资预计9.71亿元。晶圆对晶圆键合设备Dione 300实现首台产业化并获重复订单；芯片对晶圆键合前处理设备Pollux已出货验证，进展顺利[[k]]。
3.2.2 芯源微：涂胶显影与湿法设备批量应用，技术持续升级
公司成功研发临时键合机与解键合机，打破国外垄断，临时键合机正处客户端验证阶段[[k]]。
后道涂胶显影与单片湿法设备批量销售超百台，应用于台积电、长电科技、通富微电、华天科技等一线厂商。报告期内深化与盛合晶微、长电绍兴、上海易卜等新兴封装企业合作[[k]]。
新技术包括BHP盘体平衡压技术提升chiplet封装良率；化学药液管控技术增强设备耐腐蚀性；激光解键合去胶清洗一体化技术提升生产效率[[k]]。
3.2.3 华海清科：CMP设备批量交付，满足混合键合高平整度需求
混合键合要求晶圆表面平整度优于0.5nm，CMP为关键预处理工艺。公司先进封装用CMP设备已批量交付产线[[k]]。
同时提供Versatile-GP300减薄设备，集成超精密磨削、抛光与清洗，具备高精度、高刚性与工艺灵活性，支持先进封装减薄需求[[k]]。
3.2.4 新益昌：固晶机领军企业，MiniLED与半导体双轮驱动
公司深耕固晶机17年，主导LED固晶设备市场，并拓展至MiniLED与半导体封装领域。2022年营收11.8亿元，归母净利润2.0亿元；2023年上半年固晶机收入3.77亿元，占总营收69.94%[[k]]。
掌握高速运动控制、单邦双臂同步、MiniLED缺陷检测等核心技术，2017年切入半导体固晶机领域。收购开玖自动化进军焊线机市场，其TO56激光管焊线设备市占率超80%，助力封装流程协同布局[[k]]。
3.2.5 盛美上海：清洗设备龙头，六大业务平台协同发展
公司构建“清洗+电镀+先进封装湿法+立式炉管+涂胶显影+PECVD”六大业务体系，坚持差异化竞争与原始创新战略[[k]]。
2018–2022年营收CAGR达51.18%，2022年营收28.73亿元，同比增长77.25%；归母净利润6.68亿元，同比增长151.08%。2023年上半年营收16.1亿元，同比增长46.94%[[k]]。
UltraCpr设备新增金属剥离工艺，简化流程、降低成本；三维电镀设备UltraECP3d支持高深宽比铜填充；无应力抛光设备解决CMP成本与技术瓶颈，适用于3D TSV与2.5D转接板平坦化[[k]]。
前道电镀设备Ultra ECP map实现28–14nm及以下节点无空穴填充，进入量产验证并获批量订单，确立本土12英寸铜互连电镀设备龙头地位。同步开发先进封装电镀、TSV电镀与高速电镀设备，实现批量销售[[k]]。
3.2.6 中微公司：刻蚀设备龙头，先进制程与封装同步突破
公司以刻蚀设备为核心，延伸至MOCVD、LPCVD、ALD等领域，2018–2022年营收CAGR达30.41%，归母净利润CAGR达89.36%。2022年营收47.4亿元，同比增长52.51%；归母净利润11.7亿元，同比增长15.73%[[k]]。
刻蚀设备营收从2018年5.66亿元增至2022年31.47亿元，CAGR为53.56%，占比达66.39%[[k]]。

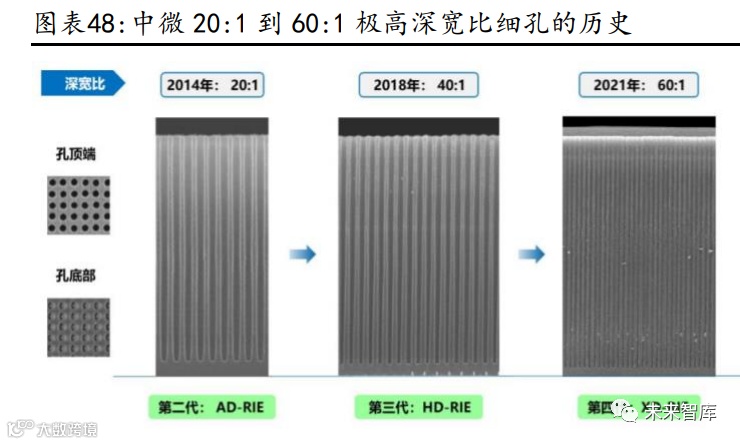

Primo HD-RIE可调电极间距CCP刻蚀机进入客户验证，支持大马士革工艺一体化刻蚀；超高深宽比刻蚀解决方案（40:1掩膜、60:1介质）已完成设备开发并开展现场验证[[k]]。
深硅刻蚀设备Primo TSV 200E/300E在晶圆级封装、2.5D封装及MEMS产线获重复订单，并在12英寸3D芯片硅通孔及欧洲MEMS产线通过验证，持续拓展高端市场[[k]]。
封装材料：国产替代加速，技术壁垒高企
兴森科技、天承科技、华海诚科引领国产化突围

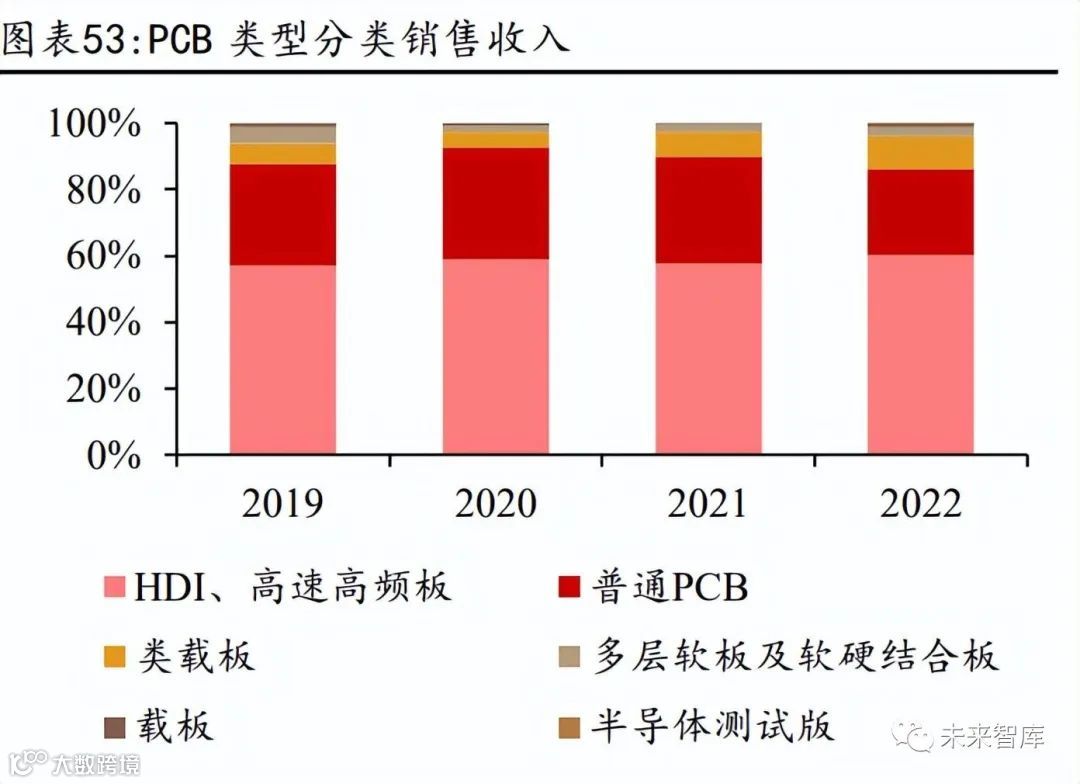

兴森科技成立于1993年，深耕PCB领域三十余年，现已形成PCB与半导体双轮驱动的业务格局，产品广泛应用于通信、服务器、工控等领域[[k]]。公司积极拓展半导体测试板与IC封装基板业务，推动关键材料国产化配套[[k]]。2017年至2022年，公司营收由32.8亿元增至53.5亿元，复合增长率达10.3%，其中IC封装基板占比2022年已达75.3%[[k]]。2023年上半年营收25.66亿元，同比下降4.8%；归母净利润0.18亿元，同比下滑95.0%，主要受PCB行业需求疲软及宜兴硅谷产能利用率不足影响[[k]]。
2022年，IC封装基板行业需求下滑，新增产能利用率不足，叠加FCBGA封装基板项目尚处建设期，未产生收入，但人工、研发、试产等费用持续投入，全年费用达1.02亿元，2023年上半年相关费用达1.46亿元，亏损约1.09亿元，对利润造成显著压力[[k]]。封装基板作为芯片封装的核心载体，承担电气连接、物理支撑、散热等功能，战略地位突出[[k]]。兴森科技持续加码扩产，广州CSP封装基板产能达2万平方米/月，良率优异；与大基金合作的珠海兴科项目一期规划4.5万平方米/月，首条1.5万平方米/月产线已投产，后续将根据市场需求推进扩产[[k]]。
在FCBGA封装基板领域，公司是国内少数通过主流客户认证的国产供应商之一，已与多家国内外芯片设计及封装企业建立合作[[k]]。珠海FCBGA项目拟建产能200万颗/月（约6,000平方米/月），已于2022年底建成并试产；广州项目规划产能2000万颗/月（2万平方米/月），一期厂房已于2022年9月封顶，设备安装中，预计2023年第四季度完成产线建设并试产[[k]]。随着下游需求复苏及FCBGA产品通过验证并放量，公司盈利有望修复[[k]]。
天承科技成立于2010年，专注于高端PCB生产用电子化学品，主要产品包括水平沉铜、电镀及铜面处理等环节的专用化学品，客户涵盖深南电路、兴森科技、景旺电子等国内领先企业[[k]]。公司已在高端市场实现部分国产替代，中国大陆高端市场占有率位居第二，约为20%[[k]]。2020年至2022年，水平沉铜化学品销售额由1.84亿元增至2.82亿元，毛利率稳定在20%-25%；电镀化学品销售额由925万元增至3458万元，收入占比由4%升至9%，毛利率从73.28%提升至84.37%，主要受益于高毛利盲孔填孔产品占比上升[[k]]。
中国大陆PCB专用电子化学品市场规模约140亿元，预计未来三年保持4%-6%增速。其中孔金属化（水平沉铜）和电镀环节技术壁垒高，国产化率约20%，外资品牌仍占主导[[k]]。公司定位高端PCB应用，2020-2022年高端产品收入占比平均达69.27%。截至2022年底，已有11条原使用安美特化学品的高端PCB产线切换为天承科技产品，替代进程稳步推进[[k]]。公司正研发适用于TSV的脉冲填孔电镀铜添加剂，产品处于中试阶段；同时开发半导体封装用转接板孔金属化技术，适用于玻璃和聚合物基材，已进入小试阶段[[k]]。2023年上半年营收1.60亿元，同比下降14.98%；归母净利润2613.26万元，同比下降1.61%，主要受消费电子需求下滑影响[[k]]。
华海诚科成立于2010年，是国内少数具备芯片级固体和液体封装材料研发量产能力的企业，主要产品为环氧塑封料与电子胶黏剂[[k]]。公司在传统封装领域已实现对长电科技、华天科技等客户的外资产品替代，市场份额稳步提升[[k]]。先进封装方面，QFN用700系列产品已通过长电科技、通富微电验证并小批量出货；颗粒状环氧塑封料（GMC）与FC底填胶已通过客户验证，液态塑封材料（LMC）正处于客户验证阶段，产业化进程加速[[k]]。
2023年上半年营收1.26亿元，同比下降15.29%；归母净利润1209.24万元，同比下降26.92%，主要因消费电子需求疲软导致消费类芯片订单下滑[[k]]。公司持续加大研发投入，上半年研发费用1090.86万元，同比增长25.87%[[k]]。IPO募集资金主要用于建设高密度集成电路和系统级模块封装用环氧塑封料项目，达产后将形成年产11000吨的生产能力，并提升研发中心能力[[k]]。
