HCIP笔记-200、MPLS LDP会话状态机制

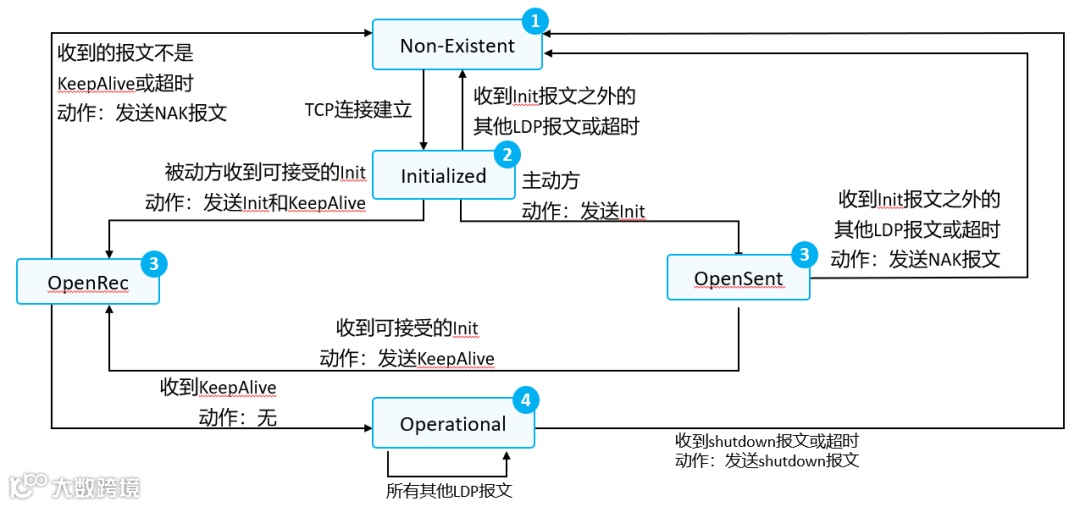

Non-Existent

• 协商正确：LDP会话的最初状态，无邻居状态，完成三次握手TCP连接，进入Initialized初始化状态

• 协商超时/错误：收到除Init以外的报文或超时报文，回复NAK，并回退到Non-Existent状态

Initialized

初始化状态，该状态分为主动方和被动方两种情况

• 主动方：发送 Initialization消息，并进入到OpenSent状态，等待对方回应Initialization消息

• 被动方：等待主动方发给自己的Initialization消息，如果收到Initialization消息，且相关的参数可以接受，则发送Initialization消息和Keepalive消息，转向OpenRec 状态

• 协商超时/错误：如果主动方和被动方在此状态下收到任何非Initialization消息或等待超时，回复NAK，并回退到Non-Existent状态

OpenSent

等待被动方发送Init信息，主动方发送Initialization消息后的状态，在此状态等待被动方回应Initialization消息和 Keepalive 消息

• 协商正确：如果收到Initialization消息中的参数可以接受，则转向OpenRec状态

• 协商超时/错误：如果收到Initialization消息中的参数不能接受或Initialization消息超时，则断开TCP连接，回复NAK，并回退到Non-Existent状态

OpenRec

• 协商正确：收到对端发送来的KeelAlive报文进入到Openrational状态（主动方和被动方都是发送Keepalive消息后的状态，等待对方回应Keepalive消息）

• 协商超时/错误：收到不是KeepAlive报文或超时报文，回复NAK，并回退到Non-Existent状态

Openrational

表示LDP会话已经建立，此状态下可以发送或接收所有LDP消息，收到LDP报文，保持现有状态

Keepalive超时或收到差错Notification消息（如 Shutdown 消息），则回退到Non-Existent状态

回话建立过程

刚启用MPLS LDP都是没有邻居的状态（Non-Existent），启用LDP后，通过组播224.0.0.2，端口号为646，发现邻居（除了Hello使用UDP（端口646）外，其余LDP消息都是使用TCP（端口646）传输）

发现邻居后，由传输地址大的一方（lsr-id），主动开始建立TCP三次握手，三次握手建立成功，完成会话建立，进入Initialized初始化状态

Initialized初始化状态主动方发送Init参数信息，并进入Opensent状态，在Opensent状态收到被动方消息↓

• 如收到发送来的Init参数协商信息，则进入下一状态（OpenRec）

• 如收到LDP其他报文或超时报文则回退到Non-Existent状态

Opensent状态发送KeepAlive报文，进入Rec状态，并发送KeepAlive报文↓

• 如收到发送来对的KeepAlive，则进入Openrational状态

• 如收到LDP报文或其他超时信息报文，则回退到Non-Existent状态

Openrational状态，收到LDP报文，保持现有状态不变，如收到Shutdown或错误信息报文，回退到Non-Existent状态
