其实，这背后离不开一个关键协议 ——ARP 协议。它就像局域网里的 “地址翻译官”，默默完成 IP 地址到 MAC 地址的转换，让设备间的通信得以实现。今天，我们就通过一个简单的局域网实验，揭开 ARP 协议的神秘面纱。
先搞懂：为什么需要 ARP 协议？
在局域网通信中，设备需要两种关键地址：
- IP 地址
：类似 “门牌号”，用于在网络中定位设备，比如实验中 PC0 的 IP 地址是 192.168.0.1。 - MAC 地址
：类似 “身份证号”，是设备网卡的唯一标识，比如 PC0 的 MAC 地址是 0001.C732.E079。
当设备要通信时，虽然知道目标的 IP 地址，但数据在局域网内传输时，需要依靠 MAC 地址才能准确送达。这时候，ARP 协议的作用就体现出来了：它能根据目标 IP 地址，查询并获取对应的 MAC 地址，搭建起通信的 “桥梁”。
动手实验：亲眼见证 ARP 的工作流程
我们用 Cisco Packet Tracer 搭建了一个简单局域网（3 台 PC+1 台交换机），通过 7 个步骤，完整观察 ARP 协议的工作过程。
步骤 1：搭建基础网络拓扑
先在软件中添加 3 台 PC（PC0、PC1、PC2）和 1 台交换机（2960-24TT），用 “直连线” 将每台 PC 连接到交换机，再切换到 “实时” 模式，确保硬件连接正常。
步骤 2：标注地址信息
用 “放置注释” 工具，在每台 PC 旁标注预设的 IP 地址、子网掩码和 MAC 地址。比如：
-
PC0：IP 192.168.0.1，子网掩码 255.255.255.0，MAC 0001.C732.E079 -
PC1：IP 192.168.0.2，子网掩码 255.255.255.0，MAC 0009.7C75.758C -
PC2：IP 192.168.0.3，子网掩码 255.255.255.0，MAC 0001.42B0.088A
步骤 3：配置 IP 地址
进入每台 PC 的 “IP Configuration” 界面，选择 “Static”（静态）模式，手动输入标注好的 IP 地址和子网掩码，完成基础网络配置。
步骤 4：选择监视协议
切换到 “模拟” 模式，清空 “事件列表” 后，打开 “协议选择” 对话框，勾选 “ICMP” 和 “ARP” 协议 —— 这能让我们清晰看到后续通信中的关键事件。
步骤 5：测试网络连通性
在 PC0 的命令行中输入ping 192.168.0.2（测试与 PC1 的连通性）和ping 192.168.0.3（测试与 PC2 的连通性）。如果出现 “Reply from xxx” 的提示，说明网络基础连通正常。
步骤 6：查看并清空 ARP 缓存
继续在 PC0 的命令行输入arp -a，会看到一张 “ARP 高速缓存表”—— 里面记录了刚通过 ping 测试获取的 PC1、PC2 的 IP 与 MAC 地址对应关系（类型为 “dynamic”，即动态获取）。之后输入arp -d清空缓存，为后续观察 ARP 的 “重新查询” 过程做准备。
步骤 7：见证 ARP 的核心工作过程
这是最关键的一步！我们让 PC0 给 PC1 发送单播 IP 数据报，通过 “单步模拟” 观察 ARP 的完整流程：

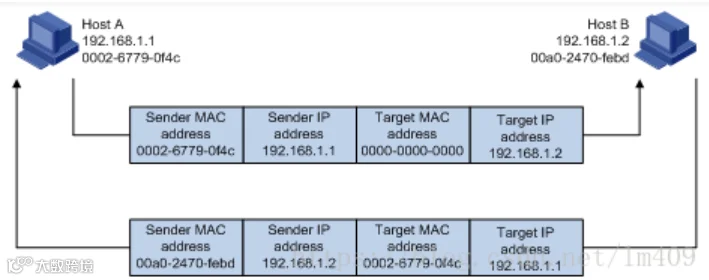

- ARP 请求（广播）
：PC0 清空缓存后，不知道 PC1 的 MAC 地址，于是发送一个 “ARP 请求” 报文。这个报文会以 “广播” 形式发给局域网内所有设备，内容是 “谁知道 192.168.0.2（PC1 的 IP）的 MAC 地址？请告诉我！” - ARP 响应（单播）
：局域网内的 PC2 收到请求后，发现目标 IP 不是自己，会直接丢弃；而 PC1 发现目标 IP 是自己，会立即回复一个 “ARP 响应” 报文 —— 以 “单播” 形式只发给 PC0，内容是 “我是 192.168.0.2，我的 MAC 地址是 0009.7C75.758C”。 - 更新 ARP 缓存
：PC0 收到响应后，会把 PC1 的 IP 与 MAC 地址对应关系，重新写入自己的 ARP 高速缓存表。之后再给 PC1 发数据，就不用重复查询，直接通过缓存中的信息精准送达了。
总结：ARP 协议的 3 个关键特点
- 局域网专属
：ARP 协议只在局域网内工作，无法跨网段查询 —— 因为广播报文不能穿透路由器。 - 缓存机制
：ARP 缓存会暂时保存地址对应关系（动态缓存通常几分钟过期），避免频繁查询，提高通信效率。 - “请求 - 响应” 模式
：通过 “广播请求、单播响应” 的方式，既保证了能找到目标设备，又避免了广播风暴对网络的影响。
