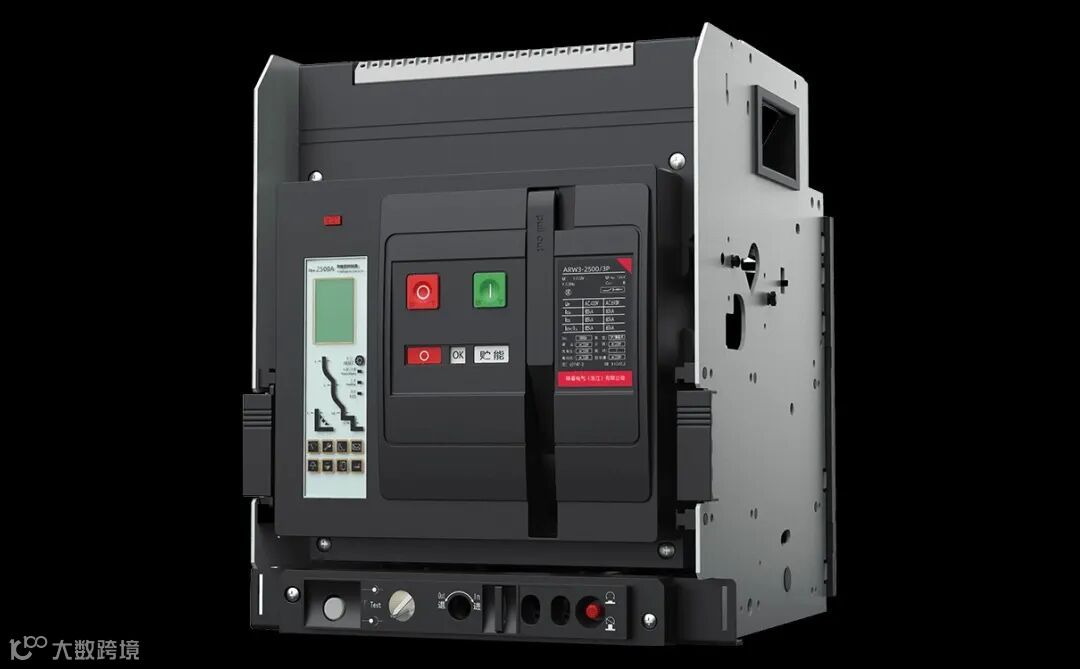

昨天提到了框架开关（ACB），平时又叫它万能断路器，属于空气开关的一种。其实，我也不晓得为啥叫它万能断路器，或许是因为它功能比较多的缘故吧，就像万用表一样，一个“万”字，把形象感拉满。
就像昨天提到的接地保护，就属于它功能的一种。它有两种接地保护类型，由智能脱扣器负责完成，在其上分别标注为Ig1和Ig2，不过考虑低压系统的接地方式不同和保护的完整性，通常默认出厂值都为OFF。
在常见的TN-S系统，通常作为进线或母联的保护，为保证供电可靠性，避免非必要误动作，两种接地保护也都为OFF。
除了接地保护，它还有最著名的“三段式”过流保护，三段式之所以加了引号，说明它与传统的三段式过流保护还是有区别的。与其这样，不如叫它LSI保护，这在智能脱扣器上都有标注。
LSI，其中，L为过载长延时，S为短路短延时，I为短路瞬时。
先说一下这个过载长延时L，其中“过载”一词就点明了它的功能所有，它是为了预防过载而设的保护，可调范围通常为0.4～1.05In，注意这个In，它是断路器的额定电流。
上面说预防过载，那么就有个问题了，预防谁过载哪？也就是说，L的保护对象是谁哪？我的理解是谁小就保护谁，这就是它的整定原则。
比如一台变压器，后面是母线，但变压器与母线配合并不对应，若变压器选小了，就不能让变压器长时间过载，同样，若母线尺寸选小了，就应该按母线载流量和允许温升来选择。所以，长延时的整定电流是可调的，延时时间，不得超过达到允许温升所需的时间。
对保护电机的框架开关，长延时整定，不光要考虑电机的额定电流，还要考虑电缆的载流量。
再说一下这个短路短延时S，这个与传统“三段式”比较接近，是为了满足动作选择性而设的保护。比如，下级开关出现了短路，就应该让下级开关切断故障，而不波及到上级开关，这就需要一个延迟时间加以限制。
S的可调范围通常为1～10In，同样，In为断路器额定。若保护范围内有电机回路，该定值的整定，不但要考虑计算负荷电流，还要考虑最大电机的起动电流，也就是说，不能让电机起动给冲跳了，可根据如下公式整定:
Is≥1.1（IL+1.35KMIMn）
其中，IL为线路计算电流，KM为最大直起电机起动电流倍数，可选5～8倍，IMn为同电机额定电流。如此算下来，IS通常为3～4In，通常取4倍In。延时时间要比上级短一个Δt，比下级长Δt。
最后，再说一下短路瞬时I。短路瞬时是无延时的，可它有固定的断开时间，它不像快熔，能够在最大短路电流来临前熔断，所有断路器的瞬时断开都会超过10ms，所以，所有断路器跳开前都会经受最大短路电流的考验，这点应重点注意。
发生严重短路，都有短路瞬时来执行保护，能够在最短时间内跳开，它的整定范围通常为1～15In。其整定原则可按2倍Is来整定，通常为6～8倍In。
本篇就说这么一些，有不对之处，还请批评指正。
