导读：PTC，Proof Test Coverage，检验测试覆盖率（无单位，表示的百分比，例如0.9表示90%）。可能一些比较落后的SIL计算软件和利用表格做验算的还没有引入这一参数，但是其对SIL等级有

PTC概念

PTC，Proof Test Coverage，检验测试覆盖率（无单位，表示的百分比，例如0.9表示90%）。可能一些比较落后的SIL计算软件和利用表格做验算的还没有引入这一参数，但是其对SIL等级有绝对的影响。

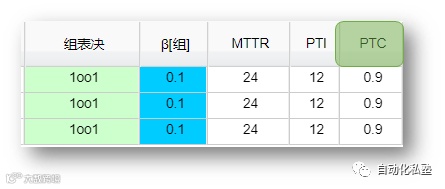

图1

PTC=90%

Proof Test，检验测试，IEC标准中定义：为揭露SIS系统中未检测到的故障而执行的测试，以便在必要时把系统修复到所设计的功能。

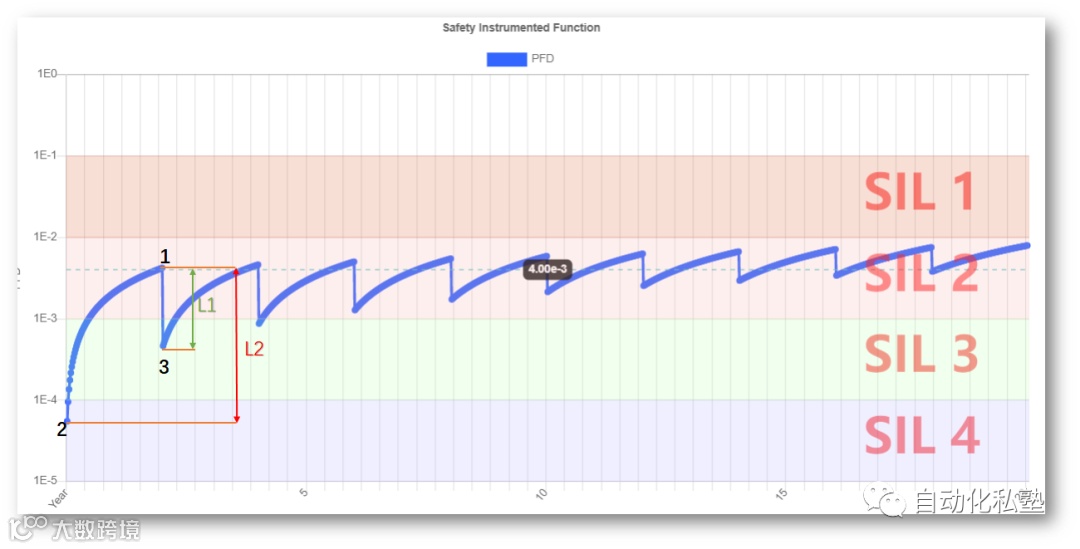

假设MCI=100%，其他参数保持固定值，通过改变PTC计算出的几组PFD趋势图进行比较，来验证PTC是如何将PFD“往回拉”。图2 PTC=90%。

图2

Point 1=4.20E-03

Point 2=5.48E-05

Point 3=4.63E-04

L1=Point1-Point3=4.20E-03-4.63E-04=3.74E-03

L2=Point1-Point2=4.20E-03-5.48E-05=4.15E-03

L1/L2=90%，此证PTC之功效。

PTC=98%

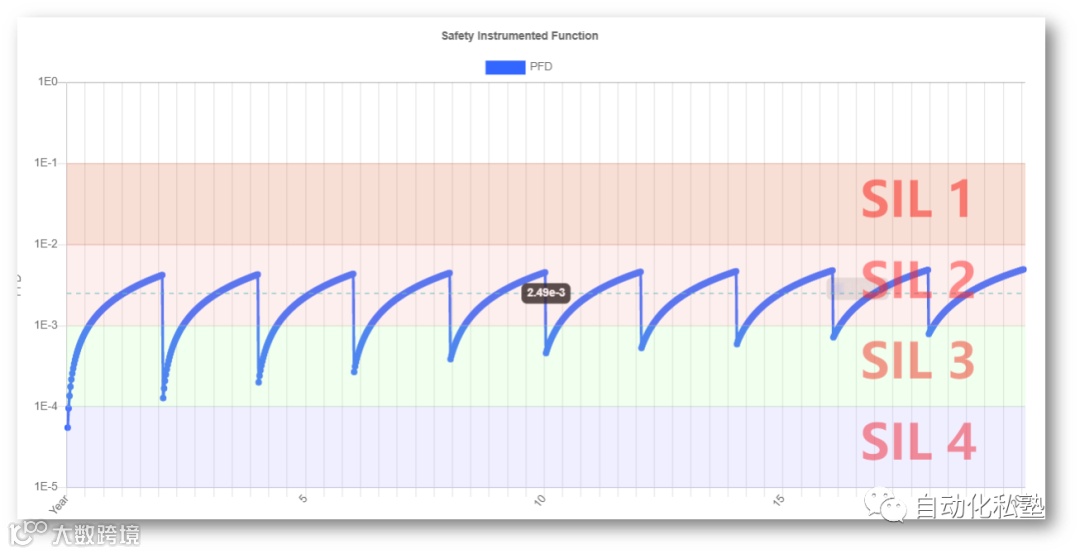

图3 PTC=98%。

图3

PTC=0%

%。

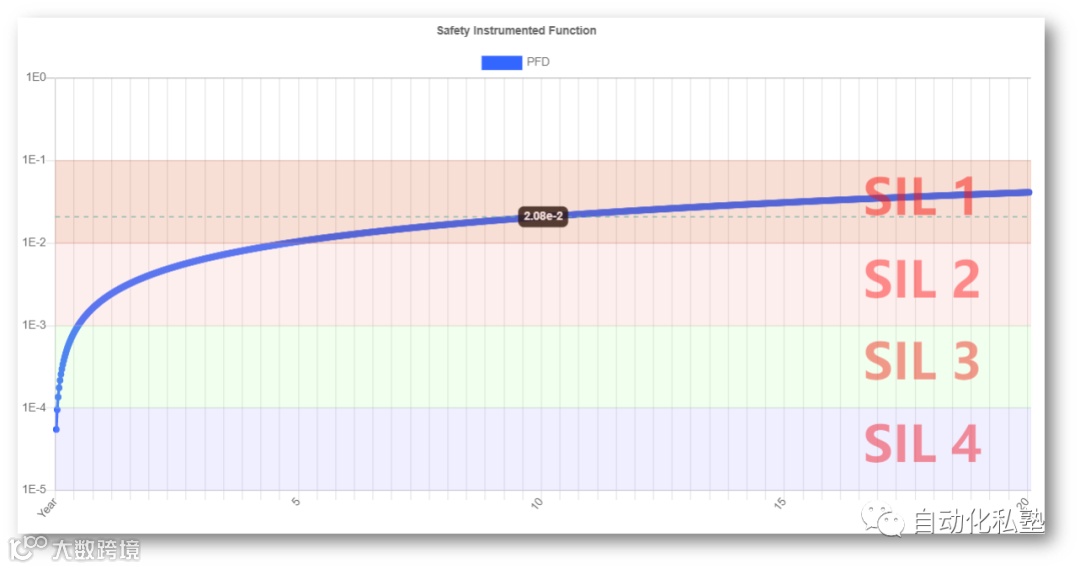

取极值，图4 PTC=0%

图4

PTC和PFDavg的基本关系

%。

图5 基本验证PFDavg随PTC的增加而减小。

图5
